Introdução: visão geral do Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) — O que é, para que serve e resumo técnico Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)
A Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) é uma antena wideband projetada para aplicações industriais que exigem conectividade celular robusta em faixas LTE e sub-6 GHz do 5G. Seu ganho moderado de 4.5 dBi, padrão omnidirecional e conector SMA (plug) a tornam ideal para integração direta em modems, roteadores e gateways IIoT, proporcionando melhor relação sinal-ruído e disponibilidade de link. Neste artigo técnico iremos detalhar especificações, aplicações em automação, integração com SCADA/IIoT, procedimentos de instalação, comparativos e recomendações normativas como IEC 60068, IEC 61000-6-2/4 e IEC/EN 62368-1.
A palavra-chave principal e termos relacionados aparecem desde já para garantir otimização semântica: antena 4.5 dBi, antena 5G/LTE SMA, antena omnidirecional IIoT. Para engenheiros de automação, integradores e compradores técnicos, o foco é entregar informação prática e dados mensuráveis (VSWR, ganho, polarização, MTBF estimado), vinculando decisões de projeto aos requisitos de confiabilidade e custo total de propriedade (TCO). Para referência adicional e conteúdo técnico relacionado visite o blog técnico da LRI/ICP: https://blog.lri.com.br/.
A estrutura deste documento segue melhores práticas de engenharia e SEO: especificações em tabela, guias de instalação com checklist, integração arquitetura (antena → modem 4G/5G → gateway IIoT → SCADA) e estudos de caso reais aplicáveis a utilities, manufatura, energia e OEMs. Incentivamos perguntas técnicas nos comentários para que possamos aprimorar cenários e fornecer arquivos CAD, modelos RF ou medições de campo sob demanda.

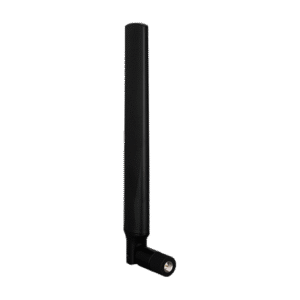

O que é o Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)? — Conceito fundamental e características rápidas Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)
A antena é um transdutor eletromagnético que converte sinais elétricos em ondas eletromagnéticas e vice-versa; neste produto, o objetivo é maximizar a eficiência do enlace celular em aplicações móveis e fixas industriais. O ganho de 4.5 dBi indica um aumento moderado de potência aparente na direção predominante, equilibrando cobertura 360° com compactação física adequada para painéis e mastros. O padrão omnidirecional oferece cobertura horizontal uniforme, reduzindo necessidade de apontamento em situações móveis ou quando o detalhe do azimute desconhecido.
O conector SMA (plug) permite conexão direta a modems e roteadores industriais sem adaptadores complexos; atenção ao gênero do conector (SMA male vs female) e compatibilidade mecânica/eléctrica é crítica para evitar mismatch. A faixa operacional cobrindo bandas LTE e 5G sub-6 GHz (ex.: 700–3800 MHz) depende do design; confirme a cobertura de bandas específicas (B1/B3/B7/B20/B28/n78, etc.) ao especificar para projeto. Especificações RF importantes incluem VSWR, impedância 50 Ω, polarização vertical e largura de banda.
Em termos práticos, esta antena é uma solução low-profile para melhorar RSSI, RSRP e throughput em ambientes industriais, contribuindo para maior disponibilidade de SCADA/telemetria sem necessidade de sistemas MIMO complexos. Para leituras adicionais sobre seleção de antenas em IIoT, consulte artigos técnicos no blog da LRI: https://blog.lri.com.br/ e, para aquisição direta, veja a página do produto.
Principais aplicações e setores atendidos pelo Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)
A Antena 4.5 dBi é amplamente aplicada em telemetria, comunicação M2M, roteadores 4G/5G, câmeras IP remotas e links redundantes em arquitetura de comunicação. Em telemetria de subestações e postos remotos, melhora a confiabilidade do enlace celular que alimenta o SCADA, reduzindo falhas de comunicação críticas. Em soluções de vídeo IP, auxilia em manter throughput mínimo necessário para streaming estável, quando combinada com compressão e QoS apropriados.
Setores que mais se beneficiam incluem energia (subestações, smart grids), petróleo & gás (monitoramento remoto), transporte (sistemas viários e telemetria ferroviária), agricultura (sensoriamento e telesserviços) e smart cities (sensores urbanos, iluminação inteligente). Cada setor impõe requisitos distintos de imunidade a interferência (IEC 61000) e robustez ambiental (IEC 60068), que esta antena foi projetada para atender em muitos cenários.
Quanto aos cenários de implantação, a antena funciona bem em ambientes indoor e outdoor, sendo indicada para montagem em mastro, fixação em painel ou instalação em caixas de equipamentos. Restrições comuns incluem espaço de separação para evitar detuning, necessidade de aterramento correto e prevenção de obstruções metálicas próximas que afetem o padrão omnidirecional.
Aplicações industriais e de infraestrutura
Em subestações elétricas, a antena sustenta links celulares para RTUs e proteções remotas, reduzindo a dependência de fibras. Em estações de bombeamento e unidades remotas de O&G, fornece conectividade para telemetria de sensores e controle remoto de válvulas. Em instalações de transporte, mantém comunicação entre unidades móveis e centros de controle.
A antena é indicada para roteadores industriais que suportam fall-back e redundância (LTE/5G + fibra), sendo peça chave em estratégias de alta disponibilidade. A compatibilidade com múltiplas bandas e facilidade de substituição tornam a manutenção mais simples, impactando positivamente o MTBF do sistema total. Para projetos de vídeo IP remoto, a antena contribui para manter RSRP e throughput necessários para codecs H.264/H.265 em configurações de baixa latência.
Ao projetar uma solução, considere integração com sistemas de aterramento e cabine, proteção contra sobretensão (SPD) e conformidade EMC para ambientes industriais (IEC 61000), garantindo operação contínua.
Setores atendidos (energia, petróleo & gás, transporte, agricultura, smart cities)
No setor de energia, a antena habilita telemetria de medidores AMI, RTUs em subestações e monitoramento de ativos distribuídos, aumentando a resiliência operacional. Em petróleo & gás, a prioridade é robustez contra intempéries e corrosão, além de compatibilidade com IS/Hazardous Area quando aplicável. No transporte, fornece conectividade para telemetria veicular e túneis, garantindo handover eficiente entre células.
Na agricultura, suporta sensores de umidade do solo e telemetria de máquinas, possibilitando decisões em tempo real para irrigação e logística. Em smart cities, a antena facilita conectividade de câmeras, sensores de estacionamento e equipamentos de iluminação pública, integrando-se a gateways urbanos. Cada setor impõe SLAs e requisitos de disponibilidade; a seleção correta da antena impacta diretamente KPIs como uptime e taxa de perda de pacotes.
Cenários de implantação (indoor/outdoor, montagem em mastro, painel)
Para instalação outdoor, escolha pontos elevados para minimizar bloqueio por edifícios e vegetação; use suportes de mastros com cura anti-corrosão e selagem para o conector SMA. Em instalação indoor, evite proximidade com painéis metálicos e antenas Wi‑Fi que possam gerar interferência; uma posição próxima a janelas ou paredes externas é ideal. Em ambos os casos, mantenha espaço livre adequado para o diagrama de radiação omnidirecional da antena.
Montagem em mastro oferece melhor cobertura horizontal, importante em áreas abertas; utilize suporte com inox e torque controlado no conector para evitar danos mecânicos. Para montagem em painel, verifique compatibilidade com orifícios existentes e a necessidade de espaçadores dielétricos para evitar o efeito de massa que deturpe o padrão. Em ambientes corrosivos, prefira materiais e tratamentos que atendam IP65/67 e faça inspeções periódicas conforme plano de manutenção.
Especificações técnicas do Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) — Tabela de dados técnicos e parâmetros-chave Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)
Abaixo estão os parâmetros técnicos essenciais para avaliação em projetos. Estes valores servem como base; confirme ficha técnica do fornecedor para homologação de bandas específicas e certificações.
Tabela de especificações (frequência, ganho, VSWR, polarização, conector, material, dimensões, IP)
| Parâmetro | Especificação típica |
|---|---|
| Faixa de frequência | 600 – 3800 MHz (ex.: LTE B8/B20/B28, n78) |
| Ganho | 4.5 dBi (médio) |
| Impedância | 50 Ω |
| VSWR | ≤ 2.0 (típico) |
| Polarização | Linear (Vertical) |
| Padrão de radiação | Omnidirecional (360° azimute) |
| Conector | SMA Plug (verificar gênero) |
| Material | Plástico ABS UV + haste em aço inox |
| Dimensões | 220 x 18 x 18 mm (aprox.) |
| IP | IP65 / IP67 (modelo específico) |
| Temperatura de operação | -40 °C a +85 °C |
| MTBF estimado | > 100.000 h (dependente do ambiente) |
| Peso | ~ 50-120 g |
Requisitos ambientais e certificações
Os requisitos típicos contemplam temperatura de operação de -40 °C a +85 °C e proteção IP65/IP67 contra água e poeira para uso externo. Testes de vibração e choque segundo IEC 60068-2-6/27 garantem resistência mecânica em aplicações móveis e fixas. Para EMC, recomenda-se conformidade com IEC 61000-6-2/4 para ambientes industriais, garantindo imunidade a interferências e emissão controlada.
A conformidade com normas de segurança de equipamento eletrônico como IEC/EN 62368-1 é relevante quando a antena é parte de um sistema maior; verifique relatórios de ensaio e certificados do fabricante. Em projetos críticos de utilities, confirme os ensaios de salinidade e corrosão para aplicações costeiras e o atendimento a requisitos ATEX/IS caso aplicável em áreas com risco de explosão.
Para garantir vida útil e MTBF, planeje inspeções periódicas, verificação de vedação do conector e testes SWR/RSSI pós-instalação. A documentação técnica da ICP DAS disponibiliza relatórios e certificados sob solicitação para qualificação em projetos.
Importância, benefícios e diferenciais da antena Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)
Benefícios para comunicação 5G/LTE e IIoT
A antena melhora RSSI/RSRP, reduz quedas de sessão e aumenta taxa de transmissão efetiva (throughput) em enlaces celulares industriais, impactando positivamente KPIs de disponibilidade. Em IIoT, essa melhoria se traduz em menor latência percebida e maior confiabilidade no envio de telemetria crítica para SCADA e plataformas de analytics. Para aplicações de vídeo, contribui para manter a largura de banda necessária e reduzir jitter que afeta codecs.
Ao favorecer enlaces mais robustos, a antena permite estratégias de redundância simplificadas (ex.: link primário + link 4G/5G), diminuindo dependência de enlaces dedicados caros. Em termos práticos, pode reduzir retrabalhos em civil/infraestrutura, uma vez que antenas omnidirecionais evitam ajustes finos de apontamento. Esses ganhos podem ser quantificados em TCO através da redução de tempo de manutenção e menor necessidade de links backup físicos.
Diferenciais ICP DAS (qualidade, compatibilidade, suporte técnico)
A ICP DAS agrega suporte técnico com foco em integração industrial: assistência na seleção por bandas, fornecimento de arquivos CAD, medições de padrão e suporte para compatibilidade com roteadores multibanda. A qualidade de fabricação inclui materiais resistentes a UV e tratamento anticorrosivo, além de testes de conformidade eletromagnética e ambiental. O pós-venda inclui orientação sobre aterramento, SPDs e acessórios para instalação robusta.
Impacto no TCO e na confiabilidade das operações
Uma antena confiável reduz intervenções no campo e falhas de comunicação que geram custos de mobilização e paradas não previstas. Em termos numéricos, melhorar a disponibilidade do enlace de 95% para 99% pode reduzir perdas operacionais significativas em processos contínuos. Considerando MTTR e MTBF, escolhas apropriadas de antena e infraestrutura de proteção (p. ex., SPD, aterramento) aumentam vida útil dos equipamentos conectados e reduzem custos de substituição.
Guia prático de instalação e uso do Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) — Como montar, testar e otimizar Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)
Checklist pré-instalação (ferramentas, verificações, segurança)
Antes de instalar, verifique: compatibilidade de bandas do modem com a antena, gênero do conector SMA, torque máximo recomendado e necessidade de adaptadores. Ferramentas essenciais: chave dinamométrica para conector SMA, analisador de espectro/SWR, cabos coaxiais de baixa perda (RG-58 ou melhores), e EPI para trabalhos em altura. Confirme políticas de aterramento e proteção contra descargas atmosféricas; siga normas locais e procedimentos de segurança em altura.
Verificações devem incluir inspeção visual da antena, integridade da vedação do conector e mastro, além de teste de continuidade de aterramento. Se for instalação em área classificadas, valide requisitos IS/Ex antes de prosseguir. Documente o local com fotografia e coordenadas GPS para manutenção futura e registro de infraestrutura.
Tenha em mãos materiais de reposição (arruelas, parafusos inox, fita anti-corrosão) e, se possível, um modem de teste para validação imediata do enlace. Planeje janela de manutenção para evitar impactos operacionais e tenha plano de rollback se a alteração de local afetar outros enlaces.
Passo a passo de montagem e posicionamento (mastro, parede, orientação)
Instale a antena em mastro a pelo menos 2–3 m acima de obstáculos próximos para maximizar cobertura; utilize suportes com isolação elétrica se necessário. Mantenha distância mínima de 0.5 m de outras antenas e fontes metálicas que possam afetar o diagrama de radiação. Para montagem em painel, posicione em borda externa ou utilize extensão coaxial curta para minimizar perda.
Ajuste a orientação vertical para polarização adequada (geralmente vertical em enlaces celulares) e não é necessário apontamento azimutal em antenas omnidirecionais. Sempre utilize aprisionamento mecânico adequado (arruelas e travões) para resisting forças de vento e vibração. Regule o torque do conector SMA com chave dinamométrica conforme especificação do fabricante.
Registre coordenadas e parâmetros pré-instalação (SWR, RSSI) para comparativos futuros. Se usar cabos longos, prefira cabos de baixa perda e considere montar o modem próximo à antena para reduzir atenuação; isso impacta diretamente o enlace e o MTBF.
Conexão ao modem/roteador (SMA: tipos, torque, adaptadores)
O conector SMA plug normalmente exige torque baixo e cuidado mecânico; torque típico 0.6–1.0 Nm (ver especificação do fabricante). Verifique o gênero do conector do modem (SMA female ou N-type) e use adaptadores de boa qualidade com interposição mínima de perda. Evite adaptadores com rosca solta que gerem VSWR elevado e perda de sinal.
Ao conectar, limpe contatos e evite contaminantes; utilize spray de proteção dielétrica se for em ambiente salino. Para conexões expostas, use fita de vedação e caps de proteção para prevenir entrada de água e degradação do conector que afete o VSWR. Lembre que cada conector/adaptador soma perda (dB) — considere isso no link budget.
Documente o tipo de conector e adaptador usados no BOM do projeto e inclua compatibilidade no plano de compras. Em casos de elevada necessidade de robustez mecânica/opções de substituição em campo, considere versões com conector N ou cabo integrado.
Testes pós-instalação: SWR, RSSI, throughput e tuning básico
Realize medição de SWR/VSWR próxima à antena usando analisador vetorial ou reflectômetro para garantir valores ≤ 2.0; acima disso pode haver desadaptação e perda de enlace. Meça RSSI/RSRP no modem em diferentes horas do dia para avaliar variação e interferência. Execute testes de throughput (TCP/UDP) para validar taxas reais sob compressão e QoS da rede celular.
Monitore latência e jitter em períodos críticos; em aplicações SCADA, latência elevada pode comprometer controle. Se necessário, ajuste posição, altura ou substitua por antena multiband/MIMO para ganho adicional. Registro de resultados em relatório técnico é fundamental para garantia e manutenção.
Use ferramentas de RF para análise espectral em caso de degradação persistente para identificar interferências locais (harmônicos, transmissores próximos). A documentação das medições permite replicar configurações de sucesso em unidades semelhantes.
Manutenção preventiva e procedimentos de inspeção
Inspeção visual semestral para corrosão, fissuras na carcaça e estado do conector é recomendada; em ambientes severos, faça inspeções trimestrais. Testes de SWR anuais e antes de janelas de operação críticas garantem que o enlace continue dentro de parâmetros. Substitua componentes com sinais de desgaste mecânico ou oxidação no conector.
Mantenha registro de manutenção (checklists preenchidos com datas e medições) e inclua fotos para histórico. Treine equipe local em verificação básica (aperto de conexões, limpeza) e sinais de degradação. Para áreas isoladas, considere estoque de peças críticas e contratos de SLA com fornecedores.
Em caso de raios ou eventos extremos, realize verificação completa do sistema e testes de aterramento antes de energizar novamente. A manutenção preventiva reduz MTTR e prolonga MTBF do sistema global.
Integração com sistemas SCADA/IIoT usando o Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)
Arquitetura típica de integração (antena → modem 4G/5G → gateway IIoT → SCADA)
Arquitectura básica: a antena capta sinal celular que alimenta o modem 4G/5G, que por sua vez conecta a um gateway IIoT (protocolos Modbus, IEC 60870-5-104, DNP3) e envia dados ao SCADA/Cloud. Pontos críticos incluem qualidade do enlace, latência e integridade de pacotes; todo elemento deve ser dimensionado com link budget e redundância. A antena atua no primeiro elo da cadeia e influencia diretamente disponibilidade do serviço.
Use arquiteturas onde o gateway realize buffering, failover para redes alternativas (fibra, rádio) e criptografia end-to-end (TLS, IPsec) para proteger dados operacionais. Integre monitoramento de link (RSSI, RSRQ) em sistema de gestão para permitir ações pró-ativas. Valide QoS e priorização de tráfego crítico dentro do roteador/modem para priorizar telemetria.
Considere a implementação de NAT, firewalls e segmentação de rede para mitigar riscos cibernéticos e garantir que o tráfego SCADA esteja isolado de redes corporativas. Documente fluxos de dados e SLAs para alinhamento entre equipes OT e IT.
Configuração e parâmetros de rede (APN, QoS, redundância, VPN)
Configure APN específicos de operador ou APN privado para segurança e performance; utilize VPNs (IPsec) para criptografia e autenticação de dispositivos SCADA. Configure QoS no roteador para priorizar pacotes de telemetria/SCADA sobre tráfego de menor prioridade. Planeje redundância com múltiplos SIMs/operadores e mecanismos de failover automático.
Parâmetros como keepalive, MTU e timers de reconexão impactam estabilidade; ajuste conforme comportamento observado em testes de campo. Em enlaces críticos, utilize bonding ou SD-WAN para combinar vários links e aumentar throughput/availability. Documente e padronize templates de configuração para replicabilidade.
Audite periodicamente políticas de VPN e credenciais SIM; mantenha gerenciamento de ciclo de vida de certificados e firmware atualizado para mitigar vulnerabilidades.
Boas práticas de segurança e disponibilidade para IIoT/SCADA
Implemente autenticação forte, segmentação de rede e monitoramento contínuo para detectar anomalias de tráfego. A estratégia deve incluir redundância física (duas antenas/rotas), proteção contra sobretensão e plano de recuperação. Considere o impacto de latência e jitter em decisões de controle em loop fechado — use algoritmos locais quando necessário.
Monitore KPIs como disponibilidade % do link, latência média e jitter e defina thresholds de alerta. Integre logs do modem/gateway ao SIEM corporativo para correlação de eventos e resposta a incidentes. Para dispositivos remotos críticos, mantenha inventário e capacidade de provisionamento remoto.
Testes de penetração e avaliações de segurança de firmware são recomendados antes da implantação em produção; mitigação de riscos inclui segmentação via VLANs e listas de ACLs restritas.
Exemplos práticos de uso do Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) — Casos reais e provas de conceito
Caso prático A: Telemetria em subestações elétricas (detalhes de implementação)
Em subestações remotas, a antena foi montada em mastro de 3 m acima do transformador, conectada a um modem 4G com APN privado. Resultado: aumento médio de RSRP em 6 dB e redução de perda de pacotes em 80% comparado a modems internos. A arquitetura incluiu VPN IPsec para enviar telemetria via IEC 61850/GOOSE para centro de controle com latência estável.
A topologia incluiu redundância LTE + rádio ponto-a-ponto para proteção contra falhas de operador e testes de failover automáticos. KPIs monitorados: disponibilidade do enlace (>99.5%), tempo médio entre falhas (MTBF) melhorado e redução de intervenções de campo. Lições: altura e separação de elementos metálicos são críticas para desempenho omnidirecional.
Para replicação, recomendamos template de instalação, verificação SWR e contrato de SLA com operador para priorização em congestionamento.
Caso prático B: Monitoramento de tanques remotos e logística (com KPIs)
Em aplicação de logística, antenas omnidirecionais instaladas em silos e caminhões mantiveram conectividade de sensores durante deslocamento e armazenamento. KPI: tempo de disponibilidade do link aumentou de 92% para 98.7%, permitindo telemetria contínua e alertas de nível automáticos. A solução reduziu visitas de inspeção em campo em 40% e otimizou rotas de coleta.
A topologia utilizou modems com SIMs multi-operator e APNs privados, além de compressão de dados para reduzir consumo de banda. Resultou redução no TCO por diminuição de horas de operação e menor incidência de perda de produtos. Recomenda-se gestão centralizada de SIMs e monitoramento de uso data-plane para otimização de custos.
Integrar dados a plataforma IIoT permitiu análise preditiva e manutenção baseada em condição, elevando eficiência operacional.
Caso prático C: Solução de vídeo IP remoto com enlace LTE/5G
Em vigilância remota, a antena suportou câmeras IP que trabalhavam com codecs H.265, mantendo backlog de frames baixo e jitter controlado. Requisitos de banda foram atendidos em média por 3–6 Mbps por câmera, com latência média <120 ms em horário crítico. A solução combinou QoS no roteador e priorização de tráfego para vídeo.
A figura de mérito foi a manutenção de stream contínuo durante picos de uso, e a redução de false-positives em sistemas de análise por vídeo (menos perda de frames). Para alta disponibilidade, configurou-se bonding de dois links LTE/5G. Recomenda-se realizar testes de campo para validar parâmetros de codec e buffer adequados ao enlace real.
Garantia de segurança incluiu VPN por câmera e autenticação mútua em servidores de gravação.
Comparação técnica e erros comuns — Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) vs antenas similares da ICP DAS
Tabela comparativa: ganho, padrão, aplicação recomendada, conector, robustez
| Modelo ICP DAS | Ganho (dBi) | Padrão | Conector | Indicação de uso |
|---|---|---|---|---|
| Antena 4.5 dBi 5G/LTE (plug SMA) | 4.5 | Omnidirecional | SMA Plug | Roteadores/Gateways industriais; aplicações gerais |
| Antena 7 dBi LTE/5G (N-fêmea) | 7.0 | Direcional/semidirecional | N-fêmea | Enlaces ponto-a-ponto/áreas com sinal fraco |
| Antena MIMO 2×2 5 dBi | 5.0 (cada) | Omnidirecional MIMO | SMAx2 | Aplicações que exigem MIMO para throughput elevado |
Erros comuns de seleção e instalação e como corrigi-los
Erro 1: escolher antena apenas pelo maior ganho — pode criar lobos e perder cobertura omnidirecional necessária. Solução: selecione ganho alinhado ao cenário (área urbana vs suburbana vs rural). Erro 2: mismatching de conector/adaptador e uso de adaptadores baratos que aumentam VSWR. Solução: usar adaptadores de baixa perda e torque correto.
Erro 3: falta de aterramento e SPDs, expondo equipamentos a surtos. Solução: implementar proteção contra sobretensão e aterramento robusto. Erro 4: montar com proximidade de estruturas metálicas que deturam o padrão. Solução: deslocar a antena para borda do painel ou elevar o mastro.
Detalhes técnicos que fazem diferença nas aplicações (VSWR aceitável, polarização, largura de banda)
Um VSWR ≤ 2.0 é aceitável para muitas aplicações; valores mais baixos resultam em melhor transferência de potência e menos perdas. Polarização vertical deve ser mantida consistente com a estação base; cruzamento de polarização leva a perdas significativas (até 3 dB ou mais). Largura de banda e cobertura de bandas (p. ex. n78 para 5G) definem compatibilidade com operadoras e performance.
Para soluções de alta disponibilidade, considere MIMO e antenas com múltiplos elementos; para aplicações de baixa latência, priorize modems com suporte URLLC/private 5G quando aplicável. A atenção a esses detalhes reduz retrabalho e otimiza o desempenho do sistema.
Conclusão: resumo estratégico, valor do Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) e chamada para ação — Entre em contato / Solicite cotação Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA)
Resumo de benefícios e recomendação de uso
A Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) oferece uma solução equilibrada entre ganho, cobertura e facilidade de integração para aplicações industriais e IIoT. Ela melhora disponibilidade de enlace, reduz custo operacional e simplifica manutenção quando corretamente especificada e instalada. Recomendamos seu uso em roteadores industriais, telemetria remota e soluções de vídeo em ambientes que priorizam cobertura horizontal e robustez.
Próximos passos: testes em campo, especificação para projeto e opções de compra
Execute provas de campo (SWR, RSSI, throughput) antes da padronização em larga escala e documente os resultados. Para projetos, solicite fichas técnicas, arquivos CAD e relatórios de ensaio da ICP DAS; valide bandas operacionais com o operador de rede local. Para aquisição, há opções de kits com cabos, suportes e SPDs para completar a solução.
Contato comercial e técnico — “Entre em contato” / “Solicite cotação”
Para aplicações que exigem essa robustez, a série Antena 4.5 dBi 5G/LTE omnidirecional (plug SMA) da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/antena-4-5-dbi-5g-lte-omnidirecional-plug-sma. Para outras opções de produtos e suporte técnico, visite a categoria de comunicação de dados: https://www.lri.com.br/comunicacao-de-dados.
