Introdução

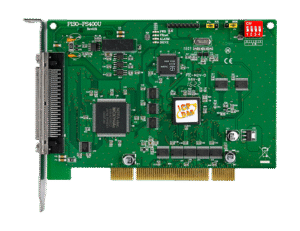

A placa PCI universal de controle de movimento de 4 eixos com FRnet Master da ICP DAS é um módulo de controle embarcado projetado para aplicações industriais que exigem sincronismo determinístico, baixa latência e integração direta com barramentos PCI. Neste artigo técnico abordamos arquitetura, protocolos (FRnet e barramento PCI), critérios de seleção e exemplos práticos de uso em automação industrial, IIoT e Indústria 4.0. Palavras-chave principais: placa de controle de movimento 4 eixos, FRnet Master, barramento PCI, integração SCADA/IIoT.
A placa atua como controlador mestre FRnet, gerenciando escravos determinísticos para servo drives, I/Os distribuídos e sensores. Ela combina funções de geração de trajetória, controle de posição/velocidade/torque, e I/O sincronizada via FRnet, mantendo conexão de alta largura de banda ao host por PCI (32/64-bit). Conceitos relevantes incluem jitter, latência de atualização, perfiladores de movimento e métricas de confiabilidade como MTBF e conformidade com normas EMC (ex.: IEC 61000) e segurança elétrica (ex.: IEC/EN 62368-1).
Ao longo do texto apresentaremos especificações exemplificativas, orientações para instalação, integração com SCADA/OPC/MQTT e estudos de caso. Para aprofundar conceitos de integração de rede industrial consulte também artigos técnicos no blog da LRI: https://blog.lri.com.br/como-integrar-frnet-em-sistemas-iiot e https://blog.lri.com.br/otimizacao-movimento-servomotor. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
O que é a placa de controle de movimento de 4 eixos (resumo técnico)
A placa de controle de movimento de 4 eixos é um controlador de movimento em formato PCI que implementa um FRnet Master embarcado, permitindo sincronizar até quatro eixos com precisão sub-milimétrica. Funcionalidades essenciais incluem geração de trajetórias multi-eixo, controle PID em tempo real, interpolação linear/circular e suporte a comandos de perfil (S-curve, trapezoidal). A arquitetura combina hardware de temporização dedicado com interfaces digitais/analógicas para feedback de encoders e sensores.
No plano lógico, a placa funciona como um mestre determinístico no barramento FRnet, trocando frames cíclicos com escravos para garantir sincronismo. Do lado do host, o driver PCI expõe registradores mapeados na memória e APIs em nível de kernel/usuário para configuração, leitura de status e upload de trajetórias. Os parâmetros críticos são taxa de atualização cíclica (update rate), precisão de sincronização (µs) e jitter máximo tolerável.
Em termos de integração, a placa se encaixa em arquiteturas de controle híbridas: controle rígido de movimento embarcado na placa e coordenação de alto nível pelo PLC/SCADA. Isso reduz carga de CPU do host, diminui latência de decisão e melhora a previsibilidade. Normas aplicáveis que influenciam seleção e certificação incluem IEC/EN 62368-1 (segurança), IEC 61000-6-x (EMC) e requisitos RoHS/CE para conformidade ambiental e elétrica.
Quando escolher este TOPIC para seu projeto
Escolha a placa quando seu projeto exigir sincronismo determinístico entre múltiplos eixos, baixa latência e interface PCI direta ao host. Critérios técnicos objetivos: número de eixos (até 4), necessidade de atualização cíclica alta (>1 kHz), precisão de sincronização na faixa de microssegundos e compatibilidade com ECUs ou controladores existentes. Projetos com requirements de servocontroladores distribuídos e alta repetibilidade (±microns) se beneficiam diretamente.
Considere também limitações de arquitetura: se o sistema necessita de mais de 4 eixos ou de topologias de rede baseadas exclusivamente em Ethernet determinístico, avalie expansões via FRnet/bridges ou módulos adicionais. Outro critério é a disponibilidade de drivers e bibliotecas para seu ambiente (Windows, Linux, RTOS) — certifique-se de suporte a APIs e exemplos de código.
Finalmente, avalie ambiente operacional (temperatura, vibração, EMC), certificações exigidas pelo cliente (ex.: conformidade IEC/EN para máquinas ou setor médico IEC 60601 quando aplicável), e requisitos de manutenção e SLA. Para aplicações que exigem essa robustez, a série de placas de controle de movimento da ICP DAS é a solução ideal. Confira as especificações e opções de compra em: https://www.lri.com.br/comunicacao-de-dados/barramento-pci-universal-placa-de-controle-de-movimento-de-4-eixos-de-alta-velocidade-com-frnet-master
Principais aplicações e setores atendidos pelo TOPIC FRnet Master e controle de movimento
A placa é aplicada em linhas de produção que demandam coordenação precisa entre eixos e I/Os distribuídos: máquinas CNC de pequeno/médio porte, pick-and-place para eletrônicos, embaladoras de alta velocidade e máquinas de inspeção óptica. Em cada caso, o FRnet Master orquestra escravos para garantir trajetória sincronizada e integração com sensores de visão e encoders.
Setores típicos: automotivo (montagem e testes), alimentos e bebidas (envase e empacotamento com sincronismo entre esteiras), farmacêutico (linhas de enchimento estéreis), eletrônico (montagem SMT, pick-and-place) e robótica colaborativa. O uso combinado com plataformas IIoT permite telemetria de desempenho, manutenção preditiva e análise de KPIs de produção.
Em utilities e OEMs, a placa pode atuar em bancadas de testes e células automatizadas, reduzindo tempo de setup e facilitando replicação de sequência. Sua integração com SCADA e gateways IIoT transforma dados de movimento em insights operacionais (ex.: perda de passos, aumento de jitter, degradação de servos), essenciais para Indústria 4.0.
Casos de uso por setor
No setor automotivo, use a placa para sincronizar palpadores e estações de fixação durante linhas de montagem, mantendo tolerâncias rígidas de posicionamento. KPIs típicos são redução de tempo de ciclo e aumento de yield por menor variação posicional. Em alimentos e bebidas, a sincronização entre eixos de corte e transporte reduz perdas e aumenta velocidade de throughput.
Na indústria farmacêutica a ênfase é em confiabilidade e validação — a placa facilita logs detalhados de movimento para conformidade e rastreabilidade. Em eletrônicos, pick-and-place de alta velocidade exige tempo de resposta sub-milisegundo entre eixos; aqui o FRnet Master oferece determinismo superior a redes convencionais não-determinísticas.
Para robótica e P&D, a placa serve de controlador de protótipo para algoritmos de controle avançado, possibilitando integração direta com sensores e sistemas de aquisição de dados para testes. Em todos os casos, o dimensionamento correto de I/O, escolha de encoders e modelagem de cargas são determinantes para o sucesso.
Requisitos de projeto e ambiente operacional
Condições ambientais típicas exigem faixa de temperatura de operação, proteção contra vibração e conformidade EMC. Para instalações industriais, recomenda-se operar em faixas como 0°C a +55°C e proteger contra surtos (conformidade com IEC 61000-4-5). Considere também requisitos de isolamento e aterramento para evitar loops de terra, que podem degradar sinais encoder.
Segurança funcional e normas: dependendo do setor, avalie necessidade de certificações adicionais (ex.: ISO 13849 para segurança de máquinas, IEC 62304 em software médico). Fatores elétricos incluem PFC e gerenciamento de inrush em fontes que alimentam drives, além de filtragem para reduzir EMI na placa e no barramento PCI.
Requisitos de projeto prático: defina topologia FRnet com número de nós, latências aceitáveis, dimensionamento de cabo (par trançado blindado recomendado), e políticas de backup e atualização de firmware. Planeje testes de MTBF e ciclos de vida para estimar substituições e contratos de manutenção.
Especificações técnicas detalhadas — FRnet Master / placa PCI 4 eixos
A tabela abaixo apresenta os parâmetros críticos com exemplos de valores práticos que devem ser confirmados no datasheet do modelo específico antes da compra.
Tabela de especificações (exemplo de valores — verifique datasheet do modelo antes da aquisição):
| Parâmetros | Descrição | Exemplo de valor |
|---|---|---|
| Número de eixos suportados | Eixos controlados em hardware | 4 eixos |
| Interface de barramento | PCI host interface | PCI 32-bit / 33 MHz (suporte a 64-bit opcional) |
| Protocolo mestre | Rede de campo para sincronismo | FRnet Master |
| Taxa de atualização | Cyclic update rate por eixo | 1 kHz — 10 kHz (configurável) |
| Precisão de sincronização | Jitter entre canais | ≤ 10 µs (exemplo) |
| Entradas/saídas digitais/analógicas | I/O local para sensores/actuators | Ex.: 16 DI / 16 DO / 4 AI / 2 AO (depende do modelo) |
| Alimentação | Consumo e tensão de alimentação | +5 V (via slot PCI) / consumo < 5 W (exemplo) |
| Temperatura de operação | Faixa operacional | 0°C a +55°C (industrial) |
| Certificações e normas | Conformidade elétrica e ambiental | CE, RoHS, EMC IEC 61000-x, segurança IEC/EN 62368-1 |
| Dimensões e montagem | Perfil físico | Formato full/half height PCI (perfil PCI padrão) |
Notas sobre leitura do datasheet
Ao revisar o datasheet foque em valores assinados: taxa cíclica máxima suportada, latência end-to-end, tolerância de jitter e compatibilidade de drivers. Pergunte ao fornecedor sobre comportamento sob carga máxima (todos os eixos em movimento) e sobre testes de stress realizados (MTBF, testes de vibração e choque).
Verifique lista de equipamentos testados e exemplos de aplicação — isto mostra maturidade de integração. Confirme pacotes de software disponíveis (SDKs, exemplos para C/C++, APIs para LabVIEW/PLC), e políticas de atualização de firmware e suporte técnico. Exija especificações de EMC e certificações para cumprir requisitos do projeto.
Por fim, solicite documentos de integração: pinout completo, timing charts de FRnet, mapa de registradores PCI e procedimentos de recuperação/boot. Esses detalhes são críticos para reduzir tempo de integração e evitar customizações onerosas.
Importância, benefícios e diferenciais do TOPIC
A adoção de uma placa de controle de movimento com FRnet Master garante determinismo, melhorando repetibilidade e reduzindo perdas por sincronização imprecisa. Benefícios concretos incluem redução do tempo de ciclo, menor necessidade de overdimensionamento de motores e ganhos em qualidade por controle mais fino de trajetórias.
Operacionalmente, reduzir latência e jitter impacta diretamente em throughput e vida útil de componentes mecânicos, além de reduzir retrabalho por erro posicional. A integração direta via PCI permite acesso de alta banda ao host para logging e análise em tempo real, facilitando iniciativas de manutenção preditiva e analytics em plataformas IIoT.
Diferenciais de produto incluem ecossistema ICP DAS (drivers, ferramentas de diagnóstico, exemplos de aplicação), compatibilidade ampla de protocolos e robustez industrial. A empresa oferece também suporte técnico especializado, documentação detalhada e opções de customização que aceleram projetos de OEM e integradores.
Benefícios técnicos e operacionais
Técnicos: precisão de movimento (menor overshoot e menor erro estático), sincronismo entre eixos com jitter controlado, e capacidade de execução de perfis complexos em hardware. Operacionais: redução no tempo de comissionamento, facilidade de manutenção e logs que alimentam modelos de saúde de máquina (ex.: predição de falhas em servos).
Além disso, o uso de um mestre FRnet simplifica a topologia de rede ao utilizar um protocolo determinístico, diminuindo a carga de rede IT/OT e simplificando a segmentação para segurança. O acesso direto via PCI melhora latência para aplicações que necessitam de resposta rápida do sistema host.
Por fim, a escalabilidade permite integrar módulos adicionais FRnet ou gateways para Ethernet determinístico, tornando a solução apta a evoluir com requisitos futuros sem reengenharia radical do sistema.
Diferenciais ICP DAS frente ao mercado
ICP DAS costuma combinar hardware robusto com um conjunto abrangente de software e suporte de integração, o que reduz riscos técnicos para integradores. O suporte nativo a FRnet Master e compatibilidade com barramento PCI universal tornam a placa uma solução plug-and-play para muitas células de automação.
O portfólio ICP DAS inclui também módulos de I/O distribuídos, gateways e ferramentas de diagnóstico, facilitando arquitetura de sistema única e suporte concentrado. A empresa também fornece documentação técnica detalhada, exemplos de código e serviços de projeto, um diferencial em projetos críticos.
Em termos de garantia de qualidade, verifique compromissos do fabricante quanto a ciclos de vida, disponibilidade de peças e políticas de atualização de firmware — fatores que influenciam TCO em projetos industriais.
Guia prático de instalação e uso — passo a passo
Comece com uma checklist de pré-instalação: verifique slot PCI compatível (ex.: 32-bit vs 64-bit), versão do BIOS/UEFI que suporte a placa, disponibilidade de drivers para seu sistema operacional (Windows/Linux/RTOS) e cabos FRnet recomendados (blindados). Tenha à mão documentações de encoders e servo drives para parametrização de laços.
Desligue o equipamento e siga procedimentos ESD ao manusear a placa. Insira a placa no slot PCI cuidadosamente, fixe com parafuso e conecte cabos FRnet à topologia definida (linha/anel conforme projeto). Verifique alimentações e sinais de referência de terra antes de energizar.
Após energização, instale drivers e ferramentas de configuração fornecidas pela ICP DAS. Utilize utilitários de diagnóstico para validar comunicação PCI, status de FRnet e leitura de encoders. Execute testes básicos sem carga (homing, jog lento) antes de operar com carga real.
Preparação do ambiente e requisitos prévios
Checklist prático:
- Slot PCI disponível e BIOS atualizado.
- Fonte de alimentação com filtragem e proteção contra surtos.
- Cabos FRnet blindados e roteamento que minimize ruído.
- Versões de drivers e SDK compatíveis com seu OS.
- Plano de backup/rollback para firmware.
Valide também políticas IT/OT para segmentação de rede e permissões de instalação de drivers. Em ambientes com certificações (pharma/medical), verifique procedimentos de validação IQ/OQ/PQ.
Registre configurações iniciais (firmware version, driver version, parâmetros de fábrica) para auditoria e comparações futuras durante troubleshooting.
Instalação física e configuração inicial
- Montagem física: insira e parafuse; verifique distância mínima para dissipação térmica.
- Cablagem FRnet: use cabo recomendado, mantenha pares trançados curtos e evite passar próximos a fontes de alta corrente.
- Conexões de encoder/servo: respeite polaridades, use terminação de linha quando indicado.
No primeiro boot, confirme que o host reconheceu a placa no gerenciador de dispositivos/PCI. Use utilitário de diagnóstico para executar loopback e testar frames FRnet. Homing sequence: realize com velocidades reduzidas e limites de segurança habilitados.
Instalação de drivers, firmware e ferramentas de diagnóstico
Baixe drivers oficiais do fabricante ou do portal ICP DAS/LRI. Instale em modo administrador e verifique assinaturas digitais. Atualize firmware apenas após testes de validação em ambiente controlado; keep rollback image disponível.
Ferramentas de diagnóstico devem permitir monitorar latência, perda de frames FRnet, erros CRC e status de registradores. Configure logs com timestamps para análise de eventos. Em ambientes de produção, habilite telemetria periódica para alimentar modelos de manutenção preditiva.
Calibração de eixos e testes de desempenho
Calibração básica: ajuste ganhos PID com métodos em malha fechada, execute step-response e identifique sobrelevação e settling time. Utilize encoders de alta resolução para validar repetibilidade e mensure erro posicional em trajetórias padrão.
Testes de desempenho: execute profilings com cargas representativas, avalie jitter e latência end-to-end, e verifique tolerâncias em velocidade máxima. Documente KPIs (tempo de ciclo, erro RMS, perda de passos) para SLA e comissionamento.
Implemente testes de stress contínuos (24-72h) antes de liberar linha. Monitore temperatura e consumo para confirmar especificações térmicas.
Integração do TOPIC com sistemas SCADA e plataformas IIoT
A placa expõe dados de movimento e status via registradores mapeados na memória; para integração SCADA, gateways podem ler esses registradores via OPC UA/Modbus TCP ou usar agentes edge para publicar métricas em MQTT. Abordagem recomendada: manter decisões de tempo-determinístico no controlador e enviar telemetria resumida ao SCADA/IIoT.
Gateways e brokers devem ser configurados para compressão e buffering a fim de reduzir tráfego e não impactar latência de controle. Para analytics, colete séries temporais de posições, correntes, temperaturas e alarmes. Ferramentas de historian (ex.: OSIsoft PI) integradas via OPC UA facilitam análises de longo prazo.
Segurança: segmente rede OT, utilize firewalls de aplicação, autenticação forte para gateways e criptografia para tráfego IIoT. Evite expor diretamente registradores de controle em redes corporativas sem mediadores.
Protocolos suportados e estratégias de integração
Protocolos comuns:
- FRnet: determinístico para escravos.
- OPC UA / OPC Classic: integração SCADA.
- Modbus TCP/RTU: interoperabilidade com controladores legados.
- MQTT: telemetria para nuvem/edge.
Implemente camadas de tradução via gateways para mapear registradores de movimento para tags SCADA/IoT.
Estratégia típica: edge device lê placa via driver local → converte a dados semânticos → publica em MQTT/OPC UA para consumer. Para aplicações críticas, mantenha uma rota redundante de diagnóstico direto ao host.
Boas práticas de arquitetura IIoT e segurança
Topologia recomendada: controlador local (placa + host) → edge gateway (filtragem, transformação) → broker (MQTT/Historiador) → SCADA/Cloud. Use VLANs para isolar tráfego de controle e políticas de QoS para priorizar pacotes críticos.
Implemente autenticação mútua, controle de acesso baseado em funções e registros de auditoria. Garanta atualizações seguras de firmware via assinaturas digitais e processos de rollback testados para evitar downtime.
Exemplos práticos de uso e estudos de caso
Exemplo 1 — Máquina CNC de 4 eixos: Arquitetura típica inclui placa PCI como mestre de movimento, drives servo em FRnet e encoder de alta resolução. Parâmetros críticos: atualização de 5 kHz, jitter <10 µs. Resultados esperados: aumento da repetibilidade em 30% e redução de retrabalho.
Exemplo 2 — Linha de montagem sincronizada: Várias máquinas coordenadas por FRnet reduzindo tempos de espera entre células. Configuração: placa roda perfis pré-calculados e envia triggers sincronizados para escravos; KPI típico: redução de tempo ocioso em 15–25%.
Exemplo 3 — Testbed P&D e IIoT: Utilizar placa em bancada para validar algoritmos de controle avançado e coletar telemetria para modelos de ML. Arquitetura: placa → host → edge + MQTT → cloud analytics. Objetivo: detectar anomalias de servo antes de falha física, reduzindo MTTR.
Exemplo 1 — Máquina CNC de 4 eixos (setup e resultados)
Setup: placa PCI no host industrial, FRnet com Drives brushless, encoder abs. Procedimento: identificação de ganho, tune automático e validação trajeto circular. Resultado: menor erro de circularidade e aumento na taxa de produção por eliminar micro-ajustes na pós-produção.
Exemplo 2 — Linha de montagem automatizada com sincronismo entre máquinas
Setup: cada célula tem escravos FRnet; mestre coordena pickers e transportadores. Ganhos: sincronia reduz perdas por desacoplamento, permitiu operação em velocidades superiores sem aumentar rejeitos.
Exemplo 3 — Testbed para P&D e integração com IIoT
Setup: bancada instrumentada com sensores adicionais (corrente, vibração). Dados coletados via MQTT para pipeline de ML. Resultado: modelo preditivo capaz de prever necessidade de manutenção com antecedência, reduzindo paradas imprevistas.
Comparação técnica: TOPIC vs outros módulos ICP DAS e concorrentes
Critérios para comparação: número de eixos, taxa de atualização, interface host, ecossistema de software, suporte e custo total de propriedade (TCO). A placa PCI 4-eixos com FRnet Master se destaca em determinismo e integração direta com hosts baseados em PCI.
Concorrentes podem oferecer soluções baseadas em EtherCAT ou Profinet com vantagens em topologia e alcance; escolha depende de requisitos de compatibilidade e número de nós. Comparativamente, FRnet oferece baixo jitter e simplicidade para topologias ponto-a-ponto em ambientes industrializados.
Tabela comparativa resumida (exemplo):
- ICP DAS PCI 4-eixos (FRnet Master): alto determinismo, integração PCI, bom suporte.
- Módulos ICP DAS EtherCAT: alta escalabilidade de eixos, melhor para topologias em anel.
- Concorrente A (Ethernet-based): maior adoção em algumas plantas, porém pode exigir switches determinísticos.
Erros comuns na seleção e implantação
Erros recorrentes: subdimensionar taxa de atualização, ignorar jitter, escolher encoders com resolução inadequada e não validar drivers com o OS alvo. Outro erro é não planejar cablagem e aterramento adequados, causando ruído e perda de passos.
Evite também assumir compatibilidade de software entre versões de firmware sem testes. Sempre realize testes de integração com todos os tipos de carga representativos.
Detalhes técnicos a observar (limitações e workarounds)
Limites: largura de banda do barramento PCI pode limitar taxa efetiva se muitos dados estiverem sendo trocados; use DMA e buffers circulares para mitigar. Firmware pode impor limites de número de pontos de trajetória por ciclo — consulte fabricante para custom firmware.
Workarounds incluem offload de cálculos para DSPs dedicados, segmentação da rede FRnet em domínios, e uso de gateways para balancear carga entre controladores.
Conclusão
A placa PCI universal de controle de movimento de 4 eixos com FRnet Master da ICP DAS é uma solução técnica robusta para projetos que exigem determinismo, baixa latência e integração direta com hosts industriais. Seus diferenciais — compatibilidade PCI, suporte FRnet e ecossistema de software — tornam-na adequada para aplicações em automação, robótica, linhas de montagem e P&D para IIoT. Para aplicações que exigem essa robustez, a série da ICP DAS é a solução ideal. Confira as especificações e opções de integração em: https://www.lri.com.br/comunicacao-de-dados/barramento-pci-universal-placa-de-controle-de-movimento-de-4-eixos-de-alta-velocidade-com-frnet-master
Se desejar, solicite uma cotação técnica ou agende uma avaliação com nossos especialistas. Forneça modelo, quantidade, topologia FRnet e requisitos de performance para um escopo preciso. Para conhecer alternativas e casos práticos relacionados, visite também: https://www.lri.com.br/comunicacao-de-dados/
Incentivo à interação: comente abaixo suas dúvidas técnicas, compartilhe requisitos do seu projeto ou solicite um caso de validação — nós responderemos com recomendações práticas.
