Introdução
O cabo DB9 fêmea para 9 fios (pinos 1 a 9) da ICP DAS é um cabo serial pré-montado, projetado para comunicação confiável entre equipamentos industriais, RTUs, PLCs e gateways IIoT. Neste artigo técnico cobrimos o que é, aplicações, pinout, especificações elétricas e mecânicas, procedimentos de instalação e integração com SCADA/IIoT. A palavra-chave principal (cabo DB9 fêmea para 9 fios) e termos secundários como DB9 fêmea, pinout 1–9, cabo 9-condutores aparecem desde este parágrafo para otimização semântica e adequação à busca técnica.
Este conteúdo foi pensado para engenheiros de automação, integradores e compradores técnicos que exigem informações com E‑A‑T: citamos normas relevantes (ex.: IEC/EN 62368-1 para segurança de equipamentos eletrônicos e recomendações de compatibilidade eletromagnética), conceitos elétricos como impedância característica, blindagem e melhores práticas de instalação. Use este artigo como referência prática para seleção, instalação e troubleshooting em projetos industriais, utilities e soluções Industry 4.0.
Referência técnica: para garantir conformidade eletromagnética e segurança em instalações críticas consulte normas aplicáveis e boas práticas de aterramento. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao cabo DB9 fêmea para 9 fios (pinos 1 a 9)

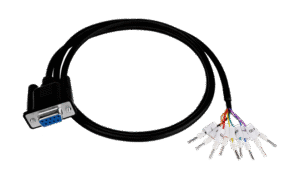

O cabo DB9 fêmea para 9 fios é composto por um conector DB9 (DE‑9) fêmea em uma extremidade e nove condutores terminados individualmente, permitindo conexão ponto a ponto com dispositivos que utilizam a pinagem padrão RS‑232, ou conexões adaptadas para RS‑485/TTL com conversores. As variantes incluem cabo com ou sem blindagem, versões com malha trançada externa e opções com malha + folha para melhor imunidade a EMI em ambientes industriais.
A finalidade básica é transportar sinais seriais e auxiliares (RX, TX, GND, RTS, CTS, DTR, DSR, DCD, RI) em layouts compactos. Em automação, este cabo simplifica a integração de I/O remotos, módulos de aquisição e gateways, evitando gambiarras de emenda e perdas por má crimpagem. A familiaridade com o pinout 1–9 é crítica para evitar danos a portas seriais e para compatibilidade com equipamentos ICP DAS.
Analogamente a uma estrada projetada para um tráfego específico, o cabo garante que cada sinal siga seu "faixa" (fio) com isolamento e blindagem adequados; a escolha entre pares trançados, impedância e blindagem determina a qualidade do "trânsito" de dados, minimizando ruído, erros e retransmissões.
Principais aplicações e setores atendidos — cabo DB9 fêmea para 9 fios
O cabo DB9 fêmea para 9 fios é amplamente usado em indústrias de manufatura para conexão de PLCs, HMIs e instrumentos legacy que mantêm interfaces seriais. Em utilitários e subestações, conecta RTUs e módulos de telemetria, onde confiabilidade e facilidade de substituição são essenciais. Em transporte e automação predial, serve para integrar controladores, leitores e gateways.
No contexto IIoT e Indústria 4.0, o cabo é frequentemente usado para conectar dispositivos legados a gateways serial‑to‑Ethernet/MQTT, permitindo ingestão de dados em plataformas de analytics. Em laboratórios e bancada técnica, facilita testes e diagnósticos rápidos por ser pré‑montado e padronizado. Em cada cenário, resolve problemas como conexões improvisadas, perda de sinal por má blindagem e dificuldades de identificação de pinos.
Setores específicos que se beneficiam: utilities (telemetria), petroquímica (instrumentação legacy), automação fabril (PLC/HMI), transporte (telemetria veicular estacionária), e OEMs que necessitam de cabos entregues com pinout garantido e rastreabilidade para manutenção e conformidade.
Características e diferenciais técnicos do cabo DB9 fêmea para 9 fios
O diferencial principal da versão ICP DAS está na qualidade do conector DB9 fêmea, contatos banhados e molas de contato com resistência de contato baixa (85% em versão industrial |
| Conector | DB9 fêmea metálico | Contatos banhados (Sn ou Au opcional) |
| Comprimentos | 0,5 m – 10 m padrão | Customizável sob pedido |
Tabela: condições ambientais e certificações
| Item | Faixa / Valor | Observações |
|---|---|---|
| Temperatura de operação | -20 °C a +70 °C | Versões industriais até +85 °C disponíveis |
| Umidade relativa | 5% a 95% (sem condensação) | Recomendado em ambientes controlados |
| Certificações | RoHS, compatibilidade EMC | Projetos devem verificar IEC/EN aplicáveis |
| Armazenamento | -20 °C a +60 °C | Evitar luz solar direta e óleo |
| Recomendações | Uso de ferrites em cabeamento longo | Reduz interferência de alta frequência |
Importância, benefícios e diferenciais do produto
O uso do cabo DB9 fêmea para 9 fios da ICP DAS reduz tempo de comissionamento por ser pré‑montado e com identificação clara do pinout, evitando erros comuns de ligação. A blindagem e o acabamento garantem menor taxa de erros de comunicação em ambientes com alto ruído elétrico, reduzindo retrabalho e paradas de produção.
Em termos de custo total de propriedade (TCO), optar por cabos testados e documentados diminui MTTR (Mean Time To Repair) e aumenta a previsibilidade de manutenção. Para projetos com requisitos de conformidade, a rastreabilidade do lote e testes pré‑envio agregam valor frente a cabos genéricos.
Além disso, a compatibilidade direta com módulos ICP DAS facilita integração plug‑and‑play em racks e painéis, e a possibilidade de customização (comprimento, blindagem, terminações) torna a solução escalável para projetos Industry 4.0.
Para aplicações que exigem essa robustez, a série cabo DB9 fêmea para 9 fios da ICP Das é a solução ideal. Confira as especificações completas e solicite cotação em: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-femea-para-9-fios-pinos-1-a-9. Outra opção de produtos e acessórios está disponível em nosso catálogo: https://blog.lri.com.br/produtos/cabos-e-conectores
Guia prático de uso: instalação, fiação e testes passo a passo
Antes da instalação, verifique a documentação do equipamento (manual com pinout) e a conformidade de tensão/corrente. Corte e decape com ferramentas apropriadas para evitar dano ao isolante. Mantenha comprimentos mínimos para RS‑485 em topologias multi‑drop e utilize terminação de linha (120 Ω) quando necessário.
Identifique os pinos 1 a 9 por correspondência com o conector DB9 fêmea. Para conexões RS‑232, atenção às linhas de controle (RTS/CTS, DTR/DSR) que, se interligadas incorretamente, podem bloquear a porta. Em aplicações RS‑485, prefira pares trançados e verifique a impedância diferencial (120 Ω).
Realize testes de continuidade com multímetro, verifique resistência de isolamento e use testador de cabos para checar mapeamento. Para sinais críticos, um osciloscópio permite visualizar formas de onda e detectar refletâncias ou ruído. Documente resultados antes da energização final.
Como identificar e ligar corretamente os pinos 1 a 9
A tabela abaixo apresenta o pinout RS‑232 comum em DB9 (padrão DTE/DCE). Confirme sempre com o manual do dispositivo.
| Pino | Sinal comum |
|---|---|
| 1 | DCD (Data Carrier Detect) |
| 2 | RXD (Receive Data) |
| 3 | TXD (Transmit Data) |
| 4 | DTR (Data Terminal Ready) |
| 5 | GND (Signal Ground) |
| 6 | DSR (Data Set Ready) |
| 7 | RTS (Request To Send) |
| 8 | CTS (Clear To Send) |
| 9 | RI (Ring Indicator) |
Para adaptar RS‑485, mapeie TX/RX para A/B (diferencial) via conversor e isole adequadamente. Em conexões TTL, use conversores de nível e observe polaridade do GND.
Testes e ferramentas recomendadas para verificação
Ferramentas essenciais: multímetro (continuidade e resistência), testador de cabos DB9, alicate de crimpagem para terminais e osciloscópio para análise de sinais. Use também analisadores de protocolo (para Modbus RTU) quando houver necessidade de depurar comunicação.
Checklist de testes rápidos:
- Continuidade fio a fio (nenhuma ruptura).
- Resistência de isolamento entre condutores (>100 MΩ recomendado).
- Verificação de blindagem conectada ao ponto de aterramento.
- Teste funcional com terminal ou PC configurado na taxa e paridade corretas.
Boas práticas de instalação e manutenção
Roteie cabos de sinais afastados de cabos de potência; quando cruzar, faça em ângulo de 90°. Use conduítes metálicos ou bandejas com seccionamento para separar circuitos sensíveis. Fixe cabos com abraçadeiras não apertadas excessivamente para preservar o raio de curvatura mínimo.
Aterramento da blindagem em apenas um ponto, preferencialmente próximo ao painel anfitrião, evita loop de terra. Em ambientes com EMI severa, adicione núcleos de ferrite e considere versões com blindagem dupla. Inspecione conexões periodicamente e substitua cabos com isolante danificado.
Integração com sistemas SCADA/IIoT e protocolos — cabo DB9 fêmea para 9 fios
O cabo conecta-se diretamente a portas seriais de RTUs e PLCs que dialogam via protocolos clássicos (Modbus RTU, DNP3) ou a conversores serial‑to‑Ethernet que expõem dados via MQTT/OPC UA para plataformas IIoT. Em topologias SCADA, a estabilidade do cabo impacta diretamente a latência e determinismo das leituras.
Configuração típica de porta serial: defina baud rate, paridade e stop bits conforme device (ex.: 19200, 8N1 para muitos RTUs). Mapeie pinos conforme a função (TX/RX/GND) e assegure terminação e biasing para RS‑485. Use isolamento galvanico em conversores quando necessário para proteção e redução de ruídos em sistemas críticos.
Dica prática: mantenha um diagrama de mapeamento pino→sinal no painel e inclua a especificação do cabo no documento de projeto (comprimento, blindagem, bitola). Isso facilita repetições de projeto e troubleshooting por equipes de manutenção.
Configuração de portas seriais e mapeamento para SCADA
Para integração com SCADA, registre parâmetros de comunicação no servidor (taxa, paridade, timeouts) e crie mapeamentos de endereços Modbus para tags do sistema. No caso de gateways ICP DAS, utilize as ferramentas fornecidas para mapear canais seriais a tabelas de dados exportáveis via MQTT ou Modbus TCP.
Recomendações:
- Evite taxas excessivamente altas em cabos longos.
- Use buffers e retry settings adequados para evitar perda de dados.
- Documente o mapeamento lógico‑físico entre pinos e variáveis do SCADA.
Dicas para integração IIoT (gateways e conversores)
Ao conectar legacy a IIoT, prefira gateways com suporte a TLS e autenticação para transporte seguro. Adote edge‑computing para pré‑processamento e filtragem de dados (reduz latência e custo de transmissão). Integre monitoramento de saúde do cabo e da porta (perda de pacotes, erros CRC) ao dashboard IIoT.
Utilize protocolos padrão (OPC UA para interoperabilidade; MQTT para telemetria leve) e registre metadados do cabo (tipo, lote, data de instalação) no CMMS para rastreabilidade e manutenção preditiva.
Exemplos práticos de uso e estudos de caso
Caso 1 — Comunicação serial com RTU em subestação: conexão de RTU via DB9 ao painel de proteção. Procedimento: utilizar cabo DB9 fêmea 2 m blindado, mapear pinos RS‑232, configurar 9600,8,N,1 e isolar a blindagem no painel. Resultado: estabilidade de comunicação reduzida em jitter e sem interrupções em 12 meses operacionais.
Caso 2 — Integração de sensores legacy com gateway IIoT: sensores com saída RS‑485 conectados via cabo com pares trançados e impedância 120 Ω a um gateway ICP DAS. Procedimento incluiu terminação e bias, mapeamento Modbus RTU e tradução para MQTT. Resultado: ingestão contínua de dados para nuvem com latência estável e redução de intervenções manuais.
Em ambos os casos, lições: certifique‑se do pinout antes da conexão, use blindagem e aterramento corretos, e implemente testes funcionais antes da operação contínua.
Comparação técnica com produtos similares da ICP DAS
A linha ICP DAS inclui cabos pré‑montados e também opções customizáveis. Comparado com cabos genéricos, a versão ICP DAS oferece melhor controle de qualidade, banhos de contato superiores e opções de blindagem mais robustas. Em relação a cabos com apenas conector simples, os cabos 9‑condutores ICP DAS apresentam identificação de fios e testes documentados.
Critérios de diferença: bitola (AWG), presença de blindagem dupla, acabamento do conector (metal reforçado vs plástico), e disponibilidade de certificações. Versões customizadas permitem ajuste de comprimento, cores e terminações (p. ex. terminais fêmea com ilhós).
Quando escolher o cabo DB9 fêmea para 9 fios vs outras opções ICP DAS: prefira este quando precisar de conector DB9 pronto para portas seriais padrão, rastreabilidade do lote e combinação blindagem + drenagem; escolha alternativas quando necessitar de cabeamento com conectores industriais M12 ou cabos para ambientes extremos com revestimento especial.
Erros comuns, armadilhas e detalhes técnicos críticos
Erro comum 1: confundir padrões RS‑232 e RS‑485 — conectar diretamente pode queimar portas. Solução: verificar compatibilidade e usar conversores adequados. Erro 2: não aplicar terminação em RS‑485 (120 Ω) — causa reflexão e perda de pacotes. Erro 3: aterramento incorreto da blindagem — loop de terra pode introduzir ruído.
Procedimentos de diagnóstico rápido incluem medição de continuidade e impedância, inspeção visual da crimpagem, e análise de sinais com osciloscópio. Em casos de ruído persistente, adicionar ferrites e re‑rotear o cabo longe de fontes de potência costuma resolver.
Também é crítico registrar as configurações de porta (baud/paridade/stop) e manter esquema físico do pinout junto ao equipamento para evitar reconexões erradas durante manutenção.
Conclusão
O cabo DB9 fêmea para 9 fios (pinos 1 a 9) da ICP DAS é uma solução prática e confiável para conectar equipamentos seriais em projetos de automação industrial, utilities e IIoT. Sua escolha impacta diretamente a confiabilidade dos sistemas SCADA e a eficácia da integração de dispositivos legacy em arquiteturas modernas. Para dúvidas sobre compatibilidade ou dimensionamento, comente abaixo ou entre em contato com nossa equipe técnica.
Solicite cotação ou especificações detalhadas: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-femea-para-9-fios-pinos-1-a-9. Para opções de acessórios e outros cabos, veja também nosso catálogo: https://blog.lri.com.br/produtos/cabos-e-conectores. Consulte mais artigos técnicos em nosso blog: https://blog.lri.com.br/ e https://blog.lri.com.br/automacao-industrial.
Incentivo: comente suas dúvidas técnicas abaixo, descreva seu caso de uso (distância, protocolo, ambiente) e orientaremos a melhor configuração.
