Introdução
O cabo DB9 fêmea para RJ45 da ICP DAS é um cabo adaptador projetado para simplificar a interconexão entre equipamentos seriais (porta DB9 RS‑232/RS‑485) e tomadas modulares RJ45 utilizadas em painéis, gateways e RTUs. Desde o primeiro parágrafo destacamos: este cabo DB9 para RJ45 é frequentemente usado em aplicações de comunicação serial, integrando PLCs, instrumentos e gateways IIoT, reduzindo tempo de fiação e erros de pinout. Sua construção física combina um conector DB9 fêmea robusto e um plug RJ45 compatível com painéis modulares padrão.
Em ambientes industriais, onde ruído eletromagnético, variações de aterramento e espaço de painéis são críticos, a solução física do cabo evita emendas mal feitas, aumenta a repetibilidade de instalações e facilita manutenção. Para equipes de engenharia e compras, entender o pinout, blindagem, categoria do cabo (UTP/STP) e conformidades (ex.: RoHS, IEC 61000‑4‑2/4‑4) é essencial para garantir interoperabilidade com equipamentos ICP DAS e terceiros.
Este artigo técnico detalha aplicações, especificações, procedimentos de instalação, integração com SCADA/IIoT e casos práticos. Fornece tabelas, mapeamentos de pinout e recomendações de teste, com foco em engenheiros de automação, integradores e equipes de manutenção. Consulte também materiais complementares no blog técnico da LRI para protocolos e gateways: https://blog.lri.com.br/ e um guia sobre Modbus/serial em https://blog.lri.com.br/modbus-serial-rtu (exemplo de leitura técnica).
Introdução ao cabo DB9 fêmea para RJ45 da ICP DAS — O que é o cabo DB9 fêmea para RJ45 da ICP DAS?

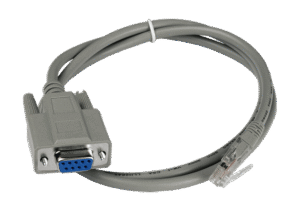

O cabo DB9 fêmea para RJ45 da ICP DAS funciona como adaptador pin‑a‑pin entre um conector DB9 (tipicamente usado para RS‑232 ou RS‑485) e um plug RJ45 modular. Ele é ideal para conectar instrumentos seriais a portas RJ45 em RTUs, gateways ou painéis que centralizam cabeamento. O formato físico permite fixação segura no painel e encaixe em equipamentos ICP DAS com portas RJ45 preparadas para sinalização serial.
Em termos elétricos, o cabo pode incorporar blindagem (STP) para reduzir interferência eletromagnética, pares trançados para sinais diferenciais (RS‑485) e condutor para sinal e retorno (RS‑232). A escolha entre UTP e STP, bitola (ex.: 26 AWG a 22 AWG) e comprimento impacta atenuação e integridade do sinal em topologias industriais. Normas como IEC 61000‑4 (imunidade a transientes/EMI) devem guiar a seleção em ambientes industrializados.
Na prática de engenharia, o uso de cabos pré‑montados DB9→RJ45 elimina a necessidade de crimpar RJ45 diretamente no campo, reduzindo tempo de comissionamento e erros de pinagem. Para projetos que exigem essa robustez, a série de cabos da ICP DAS é a solução ideal. Confira as especificações e opções de comprimento e blindagem aqui: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-femea-para-rj-45.
Principais aplicações e setores atendidos pelo cabo DB9 fêmea para RJ45 da ICP DAS
Setor industrial: utilizado em linhas de produção, painéis de controle e máquinas‑ferramenta para interligar controladores seriais, sensores e inversores. Em retrofit de linhas, o adaptador acelera a migração de equipamentos legados com DB9 para arquiteturas modernas com tomadas modulares RJ45.
Setor de energia e utilities: aplicado em subestações, casas de proteção e medição para conectar RTUs, medidores e relés de proteção. A robustez e a possibilidade de blindagem tornam o cabo adequado para ambientes com altas demandas de imunidade conforme IEC 61000‑4‑5 (surto) e IEC 61000‑4‑4 (EFT).
Transporte, automação predial e OEMs: em sistemas de controle de tráfego, elevadores, HVAC e painéis OEM, o cabo reduz o tempo de montagem e padroniza a interface serial. Integradores em IIoT/Indústria 4.0 usam o cabo como parte de soluções de retrofit, conectando dispositivos seriais a gateways Modbus TCP/RTU e plataformas SCADA.
Especificações técnicas do cabo DB9 fêmea para RJ45 da ICP DAS — Dados essenciais e compatibilidades
A seleção do cabo exige atenção a: tipo de sinal (RS‑232 vs RS‑485), blindagem, bitola, categoria do cabo (Cat5e/Cat6 se pares trançados), comprimento máximo admissível (por atenuação), resistência DC dos condutores e temperatura de operação. Especificações de conformidade incluem RoHS e testes de continuidade e isolamento realizados em fábrica.
Parâmetros críticos para engenharia: impedância característica (100 Ω para RS‑485 via pares trançados), capacitância entre condutores (impacta slew rate), resistência por km (ohms/km) e corrente máxima suportada no conector DB9. Além disso, considerar requisitos de MTBF e garantias contratuais do fabricante para aplicações críticas.
Recomendações normativas: verificar compatibilidade eletromagnética conforme IEC 61000‑4 e, quando aplicável em ambientes médicos, alinhamento a normas como IEC 60601‑1 para isolamento. Para projetos de energia/indústria, consultar IEC/EN 62368‑1 em requisitos de segurança elétrica de equipamentos.
Tabela resumida de especificações (exemplo)
| Item | Especificação típica (ICP DAS) |
|---|---|
| Conector A | DB9 fêmea (metal, fixação por parafuso) |
| Conector B | RJ45 (8P8C) modular, plug padrão |
| Tipo de cabo | STP (par trançado blindado) / Cat5e ou Cat6 |
| Bitola | 26 AWG padrão; opções 24 AWG (sob encomenda) |
| Comprimentos disponíveis | 0,5 m / 1 m / 2 m / 3 m / 5 m |
| Pinout padrão | Variantes para RS‑232 e RS‑485 (ver tabela abaixo) |
| Resistência DC | ~85 Ω/km (26 AWG) — confirmar datasheet |
| Temp. operação | -20 °C a +70 °C |
| Conformidades | RoHS; testes de continuidade e isolamento em fábrica |
| Observações | Verificar pinout por modelo ICP DAS antes da instalação |
(Nota: valores típicos baseados em especificações industriais padrão. Verifique o datasheet específico do cabo ICP DAS para valores finais e certificações.)
Pinout detalhado e mapeamento DB9→RJ45
A ICP DAS costuma fornecer dois mapeamentos principais dependendo do uso: RS‑232 (DTE/DCE) e RS‑485 (diferencial). Abaixo são apresentadas variações comuns; confirme sempre no manual do equipamento ICP DAS em uso.
-
Exemplo RS‑232 (DTE padrão, DB9 fêmea para RJ45):
- DB9 pin 2 (RXD) → RJ45 pin 3
- DB9 pin 3 (TXD) → RJ45 pin 2
- DB9 pin 5 (GND) → RJ45 pin 5
- Sinais de controle (DTR, DSR, RTS, CTS) mapeados conforme necessidade
-
Exemplo RS‑485 (diferencial, half‑duplex):
- DB9 pins (A/+, B/-) → RJ45 pares trançados (tipicamente pinos 1/2 ou 4/5)
- GND → RJ45 pin central (pino 5) se presente
Variações: alguns modelos ICP DAS utilizam RJ45 com pinout proprietário para otimizar roteamento em painéis; outros seguem pinouts padrão EIA/TIA para serial sobre modular. Sempre comparar a identificação de pinos no conector RJ45 do equipamento e no conector DB9.
Recomendação prática: antes de instalar, crie um diagrama do pinout e valide com multímetro em continuidade. Armazene o esquema no dossier de projeto para evitar erros em manutenções futuras.
Importância, benefícios e diferenciais do cabo DB9 fêmea para RJ45 da ICP DAS
A escolha de cabos pré‑montados ICP DAS reduz o tempo de comissionamento, elimina erros de crimpagem em campo e facilita a padronização de painéis. Em projetos grandes, essa padronização reduz variações e facilita troubleshooting, resultando em menor MTTR (Mean Time To Repair). A confiabilidade do conector e a proteção mecânica dos terminais reduzem falhas por vibração.
A compatibilidade nativa com equipamentos ICP DAS e a documentação técnica entregue com cada lote (pinout, teste de continuidade) garantem interoperabilidade. Em ambientes com requisitos de conformidade, o uso de cabos testados e etiquetados facilita auditorias e aprovações técnicas.
Do ponto de vista operacional, benefícios mensuráveis incluem redução do tempo de instalação (tipicamente 30–60% comparado a cabos montados no campo), diminuição de retrabalho e menor necessidade de treinar equipes para crimpar RJ45 corretamente. Para aplicações críticas, suporte técnico local e disponibilidade de peças sobressalentes da LRI/ICP facilitam SLA e manutenção.
Benefícios técnicos e operacionais
- Menor tempo de comissionamento devido a cabos pré‑testados e prontos para uso.
- Maior imunidade a ruído quando equipado com STP e pares trançados adequados (RS‑485).
- Padronização que reduz confusão entre RS‑232/RS‑485 e previne pinouts incorretos.
- Etiquetagem e rastreabilidade (lote/serial) para gestão de ativos.
Diferenciais ICP DAS e garantias de qualidade
A ICP DAS aplica controles de qualidade em manufatura incluindo testes de continuidade, resistência de isolamento e inspeção visual. Materiais de contato com acabamento prateado ou niquelado aumentam vida útil contra corrosão. Políticas de garantia e suporte técnico local via LRI garantem assistência em seleção e resolução de problemas.
Guia prático de instalação e uso do cabo DB9 fêmea para RJ45 da ICP DAS com DB9 para RJ45
A preparação começa confirmando o padrão de comunicação (RS‑232 vs RS‑485), checando o manual do equipamento destino e validando o pinout fornecido pela ICP DAS. Utilizar ferramentas básicas: multímetro, alicate de teste e, se necessário, adaptadores de aterramento.
No campo, evite torcer o cabo, não exceda o raio de curvatura recomendado (geralmente 8× o diâmetro do cabo) e proteja conexões com canaletas ou braçadeiras para reduzir esforço mecânico no conector. Para instalações externas, use proteção adicional contra entrada de umidade e surge conforme normas de instalação.
Por fim, registre a instalação no dossier técnico, incluindo número do lote do cabo, comprimento e testes realizados. Isso facilita manutenção e conformidade em auditorias técnicas.
Preparação e checagem pré-instalação
- Confirme padrão (RS‑232/RS‑485) no equipamento.
- Verifique pinout oficial do dispositivo ICP DAS; não presuma padrões.
- Teste continuidade do cabo com multímetro entre DB9 e RJ45; verifique ausência de curtos.
Procedimento passo a passo para conectar DB9 fêmea → RJ45
- Apoie o conector DB9 na posição correta e aperte para torque leve (parafusos típicos M3: 0,5–0,6 N·m — consulte manual do conector).
- Insira o plug RJ45 até clique; confirme travamento mecânico.
- Aterre a blindagem do cabo em pontos de referência de chassi para evitar loops de terra; utilize conexões de terra locais.
Testes pós-instalação e validação funcional
- Teste de continuidade pino‑a‑pino e teste de curto entre condutores.
- Teste funcional com loopback serial ou envio de pacotes Modbus RTU para validar TX/RX.
- Verificação de qualidade de sinal com osciloscópio (checar slew, ruído) em instalações críticas.
Integração do cabo DB9 fêmea para RJ45 da ICP DAS com sistemas SCADA e plataformas IIoT
O cabo é peça física que conecta terminais seriais a gateways e RTUs, facilitando a integração com SCADA e plataformas IIoT. Em arquiteturas modernas, ele liga dispositivos seriais a gateways que convertem para Modbus TCP, MQTT ou outros protocolos de telemetria, reduzindo o tempo de integração.
Topologias típicas: point‑to‑point RS‑232 para configuração local, topologia multidrop RS‑485 com terminação correta para redes industriais, e uso de adaptadores serial‑to‑Ethernet em instalações distribuídas. Garantir paridade, baudrate e handshaking corretos é essencial para confiabilidade em SCADA.
Para IIoT, recomenda‑se encapsular tráfego serial em gateways com suporte a TLS/VPN, filtrar e validar dados no gateway e aplicar práticas de segmentação de rede. Veja também orientações práticas sobre segurança da camada de comunicação no blog técnico: https://blog.lri.com.br/seguranca-iiot-scada.
Protocolos, topologias e conversores recomendados
- Modbus RTU: padrão para muitos equipamentos ICP DAS; use cabos STP em ambientes ruidosos.
- Conversores RS‑232/RS‑485 e gateways serial‑to‑Ethernet: indicados para integrar dispositivos legados a redes IP.
- Isolamento galvanico: recomendado para prevenir loops de terra e proteger contra surtos.
Boas práticas de rede e segurança para IIoT/SCADA
- Segregue redes de controle e TI; aplique firewalls e VLANs.
- Aterre corretamente painéis e use supressão de surto conforme IEC 61000‑4‑5.
- Monitore latência e jitter; em sistemas tempo‑real, prefira links determinísticos e priorização QoS.
Exemplos práticos de uso do cabo DB9 fêmea para RJ45 da ICP DAS em projetos reais
Exemplo 1 — Conexão de um instrumento serial a um RTU ICP DAS: fluxo de cabeamento do sensor com DB9 fêmea ao RJ45 do RTU, configuração de porta a 19200 8N1, teste de leitura de registradores Modbus RTU e validação de dados no SCADA. Utilize o cabo DB9→RJ45 pré‑testado para reduzir pontos de falha.
Exemplo 2 — Retrofit de equipamento legado para supervisório via gateway: conectar encoder legado com saída RS‑232 a gateway serial‑Ethernet usando cabo DB9→RJ45; converter para Modbus TCP em gateway e integrar ao supervisório sem alterar o cabeamento interno do equipamento.
Em ambos os cenários, a padronização do cabo e o acompanhamento de ensaios (continuidade, teste funcional) aceleram comissionamento e diminuem retrabalhos. Consulte também produtos e acessórios relacionados no catálogo LRI/ICP para complementar seu projeto.
Comparação técnica entre o cabo DB9 fêmea para RJ45 da ICP DAS e produtos similares da ICP DAS
A ICP DAS oferece alternativas como adaptadores removíveis, cabos com diferentes blindagens e versões com conector DB9 macho para aplicações específicas. A decisão técnica depende de aplicação: RS‑485 multidrop prefere cabos com pares trançados e blindagem; RS‑232 ponto‑a‑ponto pode usar cabo não blindado em curtas distâncias.
Critérios de comparação: resistência do condutor, blindagem, conformidade EMC, certificações (RoHS), disponibilidade de comprimentos e suporte pós‑venda. Custos variam conforme customização (bitola, blindagem, certificados). Em projetos de grande escala, negociar lotes pode reduzir custo por unidade.
Para auxiliar na especificação, consulte a tabela comparativa abaixo e avalie alternativas junto ao suporte técnico da LRI/ICP. Para aplicações padronizadas, a linha de cabos ICP DAS oferece melhor rastreabilidade e suporte. Veja opções de acessórios e cabos no catálogo: https://blog.lri.com.br/produtos (link para catálogo interno).
Tabela comparativa (exemplo)
| Modelo | Conector | Comprimentos | Aplicação recomendada | Observações |
|---|---|---|---|---|
| Cabo‑DB9‑RJ45‑STP | DB9 fêmea / RJ45 | 0,5–5 m | RS‑485 em ambiente ruidoso | Blindagem trançada |
| Cabo‑DB9‑RJ45‑UTP | DB9 fêmea / RJ45 | 0,5–3 m | RS‑232 ponto‑a‑ponto | Econômico |
| Adaptador DB9→RJ45 removível | DB9 fêmea | 0,1 m | Painéis com troca rápida | Ideal para bancada |
Erros comuns de projeto e instalação com cabos DB9→RJ45
- Confundir RS‑232 com RS‑485 e não adaptar terminação/half‑duplex, causando perda de comunicação.
- Usar cabo sem blindagem em ambiente com EMI elevado, resultando em erros de transmissão.
- Não validar pinout do dispositivo ICP DAS, presumindo mapeamento; causa danos ou falha de comunicação.
- Mau aterramento criando loops de terra; sempre planejar pontos de referência de terra.
Conclusão
O cabo DB9 fêmea para RJ45 da ICP DAS é uma solução eficiente para integrar equipamentos seriais em ambientes industriais, oferecendo confiabilidade, padronização e redução de tempo de instalação. Em aplicações SCADA, IIoT e retrofit, o cabo facilita transição tecnológica e melhora a mantenabilidade dos sistemas. Para selecionar a variante correta, sempre confirme pinout no datasheet do equipamento ICP DAS e realize testes de continuidade e funcionalidade.
Para aplicações que exigem essa robustez, a série de cabos da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/comunicacao-de-dados/cabo-db9-femea-para-rj-45. Para outras opções e acessórios, acesse nosso catálogo de produtos: https://blog.lri.com.br/produtos/icp-das-cabos.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Se ficou alguma dúvida técnica sobre pinout, escolha de blindagem ou teste de campo, pergunte nos comentários — nossa equipe técnica responderá com detalhes e suporte para seu projeto.
