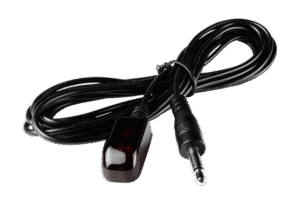

Cabo Emissor IR Para Sensor Ø5 mm com Fita Adesiva 2,5 m

Introdução

O cabo emissor IR sensor Ø5 mm com adesivo 2,5 m é um componente crítico em aplicações de aquisição de dados e detecção ótica na automação industrial, sendo amplamente empregado em linhas de produção, máquinas especiais e sistemas IIoT. Neste artigo, abordaremos em detalhe o produto ICP DAS, com ênfase em características elétricas, mecânicas e de integração com módulos de aquisição de dados. As palavras-chave principais — cabo emissor IR sensor Ø5 mm com adesivo 2,5 m, sensor IR ICP DAS e emissor infravermelho para automação — são exploradas desde o primeiro parágrafo para otimização semântica e relevância técnica.

A abordagem técnica considera normas e conceitos aplicáveis, como compatibilidade eletromagnética (EMC), práticas de aterramento, MTBF e requisitos de segurança segundo IEC/EN quando aplicável em sistemas. Também discutiremos métricas relevantes para engenheiros: sensibilidade, repetibilidade, tempo de resposta, e impactos em PFC (quando o conjunto envolve fontes de alimentação com correção de fator de potência) e arquitetura de alimentação. O objetivo é fornecer um guia completo para seleção, instalação, integração com SCADA/IIoT e manutenção.

Ao longo do texto incluiremos tabelas comparativas, listas de checagem e exemplos práticos (contagem de peças, monitoramento de posição, detecção em embalagem), além de links técnicos internos para referência e CTAs para páginas de produto. Para aprofundamento técnico, consulte também artigos no blog da LRI: https://blog.lri.com.br/como-escolher-sensores-opticos e https://blog.lri.com.br/integracao-sensores-modbus-opcua. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao Cabo Emissor IR Sensor Ø5 mm com Adesivo, 2,5 m — visão geral e conceito fundamental (O que é?)

Definição clara do Cabo Emissor IR e função no sistema de aquisição de dados

O cabo emissor IR Ø5 mm com adesivo e 2,5 m de comprimento é um conjunto composto por um emissor infravermelho encapsulado em corpo de 5 mm, montado em cabo flexível com adesivo para posicionamento fixo. Sua função principal é emitir um feixe IR ou atuar em conjunto com um fotodetector para gerar um sinal digital/analógico que representa presença, contagem ou posição de objetos. Em sistemas de aquisição de dados (DAQ), ele atua como sensor ótico primário, entregando um sinal compatível com módulos digitais ou analógicos ICP DAS.

No contexto de um rack de aquisição, o emissor pode ser usado em pares emissor-receptor ou em conjunto com fototransistores/photodiodes integrados em módulos ICP DAS, convertendo variações de intensidade luminosa em tensão ou estados lógicos. Em aplicações industriais, a robustez do cabo (Ø5 mm) e o adesivo facilitam a instalação em superfícies móveis e ambientes com vibração, reduzindo risco de desconexão e erro de leitura.

Tecnicamente, o emissor deve ser especificado quanto a ângulo de emissão, comprimento de onda (tipicamente 880–940 nm para IR), corrente direta (If), tempo de subida/descida e compatibilidade com níveis lógicos TTL/CMOS quando conectado diretamente a entradas digitais. Esses parâmetros determinam a sensibilidade, alcance e resposta temporal, essenciais para integrar corretamente ao módulo ICP DAS.

Componentes principais (emissor IR, cabo Ø5 mm, adesivo, 2,5 m) e esquema rápido de operação

Os componentes do conjunto incluem: corpo emissor Ø5 mm (encapsulado), cabo condutor com isolamento adequado, fita adesiva para fixação e, eventualmente, resistência series ou conector para conexão ao módulo. O cabo de 2,5 m proporciona alcance suficiente para painéis e bancadas sem comprometer a integridade do sinal, mantendo baixa capacitância e indutância parasita.

Esquema de operação típico: alimentação do emissor via saída digital ou driver com limitação de corrente → emissão de pulso IR → recepção pelo fotodetector → condicionamento do sinal (amplificação/filtragem) → interface com módulo ICP DAS (entrada digital/analógica). A correta polaridade e a presença de resistores de proteção garantem conformidade com níveis lógicos e proteção contra sobretensão.

Adicionalmente, o adesivo facilita fixação em pontos críticos, mantendo o alinhamento óptico e garantindo repetibilidade. Em ambientes industriais, recomenda-se validar o alinhamento após ciclos de aquecimento e vibração para evitar drift mecânico que afeta a repetibilidade da medição.

Promessa: o que o leitor aprenderá nesta página (uso, integração e vantagens técnicas)

Ao final deste artigo, o leitor saberá como selecionar, instalar e integrar o cabo emissor IR Ø5 mm com adesivo 2,5 m em projetos com módulos ICP DAS, entendendo as especificações elétricas, mecânicas e ambientais. Forneceremos exemplos de fiação, dicas de montagem com adesivo, procedimentos de teste e como mapear sinais para SCADA/IIoT via Modbus/OPC UA.

Além disso, o engenheiro obterá diretrizes práticas de troubleshooting (ruído, mau contato, interferência eletromagnética), critérios de seleção frente a alternativas ICP DAS e recomendações de manutenção preventiva para maximizar MTBF e reduzir downtime. Haverá também sugestões de arquitetura de dados para integração com edge gateways e estratégias de segurança de dados para ambientes industriais.

Por fim, apresentamos CTAs e links para aquisição e documentação técnica: Para aplicações que exigem essa robustez, a série Cabo Emissor IR da ICP Das é a solução ideal. Confira as especificações e adquira em: https://www.lri.com.br/aquisicao-de-dados/cabo-emissor-ir-sensor-o-5mm-com-adesivo-2-5m. Visite também o catálogo de aquisição de dados: https://www.lri.com.br/aquisicao-de-dados.

Principais aplicações e setores atendidos pelo Cabo Emissor IR (inclui sensor IR ICP DAS)

Automação industrial — deteção e controle de peças em linha de produção

Na automação, o cabo emissor IR é usado para detecção de presença, contagem e sincronização em esteiras e células robóticas. Sua resposta rápida e montagem simples permitem integração em contadores de alta velocidade, acionando PLCs ou módulos ICP DAS para lógica de controle e registros históricos em SCADA.

Projetos exigem tolerância a sujeira, variações de temperatura e vibração. O corpo Ø5 mm e o adesivo oferecem resistência mecânica e facilidade de reposicionamento, reduzindo paradas por ajuste. Para ambientes críticos, recomenda-se pairar com receptor com filtro óptico ou utilizar modulação do emissor para imunizar contra luz ambiente.

Técnicas adicionais como blanking time e debounce na lógica do PLC evitam falsos positivos em aplicações de alta cadência. Monitorar KPIs como taxa de contagem, taxa de erro por mil peças e MTBF do sensor ajuda garantir qualidade do processo.

Controle de processos e instrumentação — aplicações de aquisição de sinal óptico

Em instrumentação, o emissor IR é útil para monitorar níveis de líquidos (quando combinado com refletância), detectar presença em válvulas e verificar posição em atuadores. A integração com módulos analógicos ICP DAS exige condicionamento do sinal e, às vezes, conversão corrente-tensão para compatibilidade com entradas de 0–10 V ou 4–20 mA.

Considerações de compatibilidade incluem isolamento, aterramento e filtragem EMC para cumprir requisitos de norma IEC 61000 e mitigar interferências geradas por inversores de frequência. Em aplicações de medição crítica, inclua calibração periódica e traceabilidade de medição.

Com módulos ICP DAS suportando vários protocolos, o dado óptico pode ser convertido em tag SCADA com timestamp para análise histórica e correlação com variáveis de processo, permitindo controle PID mais preciso ou ações preditivas.

Segurança e detecção — presença e barreiras ópticas

Em sistemas de segurança, emissores IR podem compor barreiras ópticas simples para presença humana ou proteção de áreas, integrando-se a controladores de segurança com monitoramento de integridade. Apesar de não substituir sensores certificáveis para segurança funcional (SIL/PL), são adequados para detecção preventiva e intertravamento secundário.

Para aplicações de segurança, é essencial avaliar normas como IEC 61496 (safety of machinery — electro-sensitive protective equipment) e garantir que o conjunto esteja dentro do escopo de uso. Em barreiras, a modulação e sincronização entre pares reduzem interferência cruzada e melhoram imunidade a luz ambiente.

Instalação em perfis metálicos e uso de máscaras/filtros aumenta a confiabilidade em cenários com poeira e respingos, mantendo as leituras confiáveis por longos períodos.

Pesquisa e desenvolvimento / laboratórios — prototipagem e testes

Em P&D, o emissor IR Ø5 mm é útil por sua versatilidade e facilidade de montagem, permitindo prototipagem rápida de sistemas óticos. O cabo 2,5 m oferece mobilidade para testes em bancadas sem necessidade de extensões improvisadas.

Em laboratórios, onde repetibilidade e calibração são cruciais, o controle de corrente de drive e a medição de curva I-V do emissor ajudam caracterizar comportamento térmico e luminescência. Estudos de tempo de resposta e jitter são importantes para aplicações de alta frequência.

A interoperabilidade com módulos ICP DAS simplifica registro automático de dados e integração com software de análise, acelerando o desenvolvimento de PoCs para Indústria 4.0.

Outros setores relevantes (logística, máquinas especiais, OEMs)

No setor de logística, o emissor é empregado em leitores de passagem, detecção de pacotes e disparo de contadores. Máquinas especiais e OEMs o incorporam em submódulos por sua confiabilidade e baixo custo de integração.

Soluções customizadas podem incluir encapsulamentos reforçados, cabos blindados e conectores específicos para aplicações OEM, atendendo requisitos mecânicos e de ciclo de vida. Para ambientes com risco de explosão, verifique certificações e alternativas ATEX/IECEx.

Em utilities (água, energia), o sensor é usado em painéis de monitoramento e testes de equipamentos por equipes de manutenção, integrando-se a módulos de aquisição portáteis e sistemas SCADA.

Especificações técnicas do Cabo Emissor IR — dados detalhados (Tabela de especificações)

Tabela: especificações elétricas, mecânicas, ambientais e de conectividade

A seguir uma tabela técnica resumida com parâmetros típicos; consulte a folha de dados ICP DAS para valores nominais e tolerâncias.

Compatibilidade com módulos ICP DAS (pinos, níveis lógicos e exigências de alimentação)

Os módulos ICP DAS com entradas digitais podem ser diretamente compatíveis com o emissor quando usados como emitter drive + receptor, ou quando o emissor recebe alimentação via driver digital com limitação de corrente. Níveis lógicos típicos são TTL (0–5 V) ou 3.3 V; confirme o requisito do módulo antes da conexão.

Para entradas analógicas, use fotodetector + condicionamento (amplificador transimpedância) e ajuste ganho para faixa 0–10 V ou 4–20 mA conforme o módulo ICP DAS. Verifique esquema de pinos e necessidade de isolamento para evitar loop de terra entre painel e sensores.

Recomenda-se uso de resistores de proteção series e diodos de proteção contra inversão de polaridade. Consulte as folhas técnicas dos módulos ICP DAS para pinout e limites de corrente/voltagem, garantindo conformidade com IEC 62368-1 em painéis eletrônicos.

Certificações, tolerâncias e recomendações de manuseio

Certificações dependerão do conjunto final; sensores isolados podem não ter certificação de segurança para aplicações médicas (IEC 60601-1) ou aparelhos de áudio/vídeo (IEC/EN 62368-1). Para uso industrial, atente-se a certificações EMC (CE) e, se necessário, ATEX/IECEx para zonas perigosas.

Tolerâncias elétricas e mecânicas devem ser validadas em processo de qualificação: medição de corrente direta, queda de tensão, resistência do cabo, e teste de envelhecimento térmico. Documente MTBF estimado com base em curva de vida útil do LED infravermelho e condições de operação.

Manuseie o emissor evitando stress mecânico no ponto de solda; mantenha limpeza da lente; não exceda If máximo e utilize dissipação térmica quando submetido a ciclos contínuos de operação.

Importância, benefícios e diferenciais do Cabo Emissor IR

Benefícios operacionais: confiabilidade do sinal, sensibilidade e repetibilidade

O design robusto e o adesivo garantem alinhamento e repetibilidade mecânica, resultando em sinais confiáveis e baixa variação de leitura ao longo do tempo. Sensibilidade e tempo de resposta rápidos permitem aplicação em contagem de alta velocidade e detecção de objetos pequenos.

Repetibilidade é crucial para controle de qualidade e redução de falsas rejeições; um emissor corretamente fixado reduz drift posicional que afeta a margem de erro. A manutenção preventiva e a calibração periódica aumentam a confiabilidade medida em MTBF.

Além disso, a compatibilidade com módulos ICP DAS proporciona integração rápida com sistemas de aquisição e análise, reduzindo tempo de comissionamento e possibilitando melhoria contínua via dados históricos.

Diferenciais do produto ICP DAS: construção, adesivo para fixação, comprimento otimizado

Os diferenciais incluem corpo Ø5 mm padronizado, cabo de 2,5 m com isolamento industrial e adesivo pré-aplicado, facilitando instalação e reposicionamento sem necessidade de suporte mecânico adicional. O comprimento foi escolhido para balancear alcance e ruído elétrico/capacitância do cabo.

Construção com materiais resistentes a óleo e temperatura amplia aplicações industriais, enquanto opções de conectores customizados permitem integração plug-and-play com racks e painéis ICP DAS. Documentação técnica e suporte ICP DAS/ LRI agregam valor durante projeto e manutenção.

Esses diferenciais reduzem tempo de instalação e custos operacionais, refletindo-se diretamente em menor downtime e maior disponibilidade do processo.

Impacto na redução de downtime e na qualidade de medição

Fixação segura e proteção mecânica evitam desajustes que causam paradas não planejadas. Menor necessidade de realinhamento físico e maior resistência a contaminação reduzem intervenções de manutenção corretiva.

Qualidade de medição melhora pela estabilidade do sinal e pela integração consistente ao sistema de aquisição; isso permite aplicação de algoritmos de análise avançada e detecção preditiva de falhas, contribuindo para manutenção preditiva e redução de custos operacionais.

A clara documentação de instalação e testes iniciais (ver seção Guia prático) diminui erros humanos na integração, acelerando comissionamento e entrega de valor ao processo.

Guia prático: como instalar e usar o Cabo Emissor IR passo a passo

Preparação e verificação pré-instalação (ferramentas, ambiente, checagem de compatibilidade)

Antes da instalação, verifique compatibilidade elétrica com o módulo ICP DAS, incluindo níveis lógicos, necessidade de driver e limites de corrente. Prepare ferramentas: multímetro, fontes de corrente limitadas, chaves para fixação e material de limpeza (álcool isopropílico).

Cheque ambiente: temperatura, presença de substâncias abrasivas ou óleos e possíveis fontes de luz IR que possam interferir (lâmpadas halógenas, sensores próximos). Planeje rotas do cabo evitando proximidade com cabos de potência e inversores.

Faça um pré-teste no banco: aplique corrente limitada ao emissor, verifique emissão (com fotodetector) e confirme leitura estável antes da fixação definitiva.

Montagem física e uso do adesivo — técnicas para fixação segura e duradoura

Limpe a superfície com álcool e aguarde secagem completa; aplique o adesivo pressionando firmemente por 10–15 s para garantir adesão. Evite superfícies muito porosas; use suportes mecânicos adicionais em zonas de vibração intensa.

Deixe folga para movimento térmico do cabo e fixe cabos próximos com braçadeiras plásticas, não tensionando o ponto do emissor. Em posições sujeitas a impacto, proteja o emissor com tubo termo retrátil ou capa metálica.

Registre a posição e tome foto para referência futura; isso facilita requalificação após intervenções de manutenção.

Conexão elétrica ao módulo ICP DAS — pinos, polaridade e exemplos de fiação

Conecte o fio positivo do emissor ao driver ou saída digital com resistência series apropriada; negativo ao terra comum. Se usar conector, respeite pinout do módulo ICP DAS para evitar inversão. Exemplo de fiação: +V (driver) → resistor 220 Ω → anodo do LED IR; catodo → GND.

Se for necessário isolamento galvânico, utilize optoacopladores ou drivers dedicados. Em entradas analógicas (quando usando fotodetector), garanta aterramento e blindagem do cabo para reduzir ruído.

Realize medição de tensão e corrente no ponto de conexão com multímetro antes da primeira energização em campo.

Testes iniciais e validação do sinal (procedimentos rápidos de diagnóstico)

Proceda com testes de emissão: medir corrente de drive e verificar integridade do feixe com fotodiodo. Para validação integrada, gere pulso conhecido e confira contagem em módulo ICP DAS/PLC. Monitore jitter e taxas de erro.

Use os logs do SCADA para verificar consistência; implemente modulação (1–5 kHz) e demodulação para testes de imunidade à luz ambiente. Verifique faixa de leitura e ajuste filtro de software se necessário.

Registre os resultados iniciais e configure alarmes para desvios fora de tolerância.

Manutenção preventiva e limpeza — procedimentos e periodicidade

Limpe a lente com pano macio e álcool isopropílico a cada 3–6 meses ou conforme ambiente. Verifique adesão e integridade do cabo em inspeções trimestrais; em ambientes agressivos, aumente frequência para mensal.

Calibre o sistema anualmente (ou conforme SOP) registrando curva resposta do sensor. Substitua emissores com queda de eficiência luminosa (decadência LED) além de 20% do valor nominal para manter precisão.

Mantenha estoque de peças de reposição e registre histórico de falhas para análise de MTBF.

Troubleshooting: erros comuns e como corrigi-los (ruído, mal contato, interferência)

Ruído comum: acoplamento com cabos de potência — solucione com blindagem e separação física. Ruído por luz ambiente: use modulação no emissor e filtro sincronizado no receptor. Mau contato: verifique soldas e conectores; substitua se houver corrosão.

Se observar degradação do sinal, verifique corrente If e temperatura do emissor; LEDs IR degradam com calor. Para leituras intermitentes, cheque aterramento e loop de terra; implemente isolamento galvânico se necessário.

Documente problemas e correções para construir base de conhecimento e reduzir tempo de resolução futuro.

Integração com sistemas SCADA/IIoT usando cabo emissor IR

Protocolos e camadas de comunicação compatíveis (ex.: Modbus, OPC UA — verificar módulo)

Módulos ICP DAS frequentemente suportam Modbus TCP/RTU e OPC UA, facilitando mapeamento de entradas digitais/analógicas do emissor para tags SCADA. Verifique o módulo específico para confirmar suporte a protocolos industriais e versões (Modbus RTU vs TCP, OPC UA multithread).

Camadas de comunicação incluem interface física (RS-485, Ethernet), camada de aplicação (Modbus/OPC UA) e camada de segurança (TLS, VPN, ACL). Em projetos IIoT, garanta que gateways implementem práticas de segurança (certificados, autenticação).

Para alto desempenho, utilize timestamps e buffering em edge gateways, reduzindo perda de dados e possibilitando analytics em tempo real.

Mapear o sinal do cabo emissor IR para tags SCADA e estratégias de aquisição de dados

Mapeie entradas digitais do emissor para tags lógicas com descrições claras (ex.: LINE1_PART_SENSOR). Defina pooling rates adequados (ex.: 100 ms para contagem em alta velocidade) e deadband para evitar ruído de leitura.

Implemente lógica de agregação no edge (contagem por minuto, média de taxa) para reduzir tráfego e permitir análises preditivas. Configure alarmes para perda de sinal e thresholds para manutenção preventiva.

Use metadados (localização, data instalação, última calibração) nos tags para facilitar auditoria e conformidade.

Boas práticas IIoT: gateway, edge computing e segurança de dados

Coloque processamento de pré-análise no edge para filtrar ruído, aplicar debounce e detectar anomalias em tempo real. Gateways devem suportar protocolos seguros, gerenciamento de certificados e atualização OTA (over-the-air).

Implemente segmentação de rede (VLANs) e políticas de firewall para isolar dispositivos de campo. Use criptografia end-to-end e monitoramento de integridade para evitar adulteração de dados.

Documente cadeia de confiança e políticas de backup para garantir disponibilidade e conformidade com normas de segurança da informação industrial.

Exemplo de arquitetura: do sensor (cabo emissor IR) ao painel SCADA/ao dashboard IIoT

Arquitetura típica: Emissor IR + Receptor → módulo ICP DAS (I/O) → switch industrial → gateway IIoT (edge) → servidor SCADA/Cloud (OPC UA/Modbus) → dashboard analítico. Edge processa debouncing e compressão; cloud armazena histórico e aplica modelos ML para preditiva.

Inclua redundância crítica em pontos de falha (dual power supplies, failover de gateway) e use timestamps sincronizados (NTP/PTP) para correlação precisa de eventos. Logs de diagnóstico devem ser coletados automaticamente para manutenção remota.

Essa arquitetura permite escalabilidade e implementação de KPIs chave como OEE, taxa de falhas e tempo médio de reparo (MTTR).

Exemplos práticos de uso do Cabo Emissor IR — cenários reais e instruções rápidas

Caso 1: contagem de peças em esteira — configuração mínima e parâmetros

Configuração mínima: emissor IR+receptor alinhados em frente à esteira, distância de trabalho definida conforme especificação; saída conectada a entrada digital do módulo ICP DAS; debounce de 5–10 ms para evitar múltiplas contagens de uma mesma peça.

Ajuste sensibilidade e ângulo para diferenciar peças de tamanhos semelhantes e implemente filtro por largura mínima. Monitore taxa de contagem e erro por batch para ajustar parâmetros.

KPIs: taxa de contagem correta (%) e taxa de false positive/negative.

Caso 2: monitoramento de posição em máquina CNC — ajuste e calibração

Use emissor IR para detectar referência mecânica ou fim de curso; integre sinal a CNC controller via entrada digital com latência garantida <1 ms. Calibre posição e verifique jitter em movimento rápido.

Proteja o emissor de cavaco e lubrificantes com cobertura e realize inspeções pós-turno. Em caso de ambiente corrosivo, escolha proteção IP ou substituir por variante encapsulada.

Registre deslocamentos com logging para detectar desgaste mecânico precoce.

Caso 3: detector de passagem em linha de embalagem — filtro de ruído e debounce

Em linhas com alto índice de vibração, implemente modulação do emissor e demodulação no receptor para rejeitar luz ambiente. Ajuste debounce software e use janela temporal para considerar peças agrupadas.

Para altas velocidades, aumente taxa de amostragem do módulo ICP DAS e use algoritmo de suavização para evitar flutuações nas métricas de produção.

Valide com ritmo de produção máximo e simule condições extremas durante comissionamento.

Checklist rápido por aplicação: ajustes, testes e KPIs a monitorar

Checklist: verificar alinhamento, medir If e Vf, testar com carga máxima, validar debounce e filtros, configurar tags SCADA, definir alarmes. KPIs: taxa de disponibilidade, taxa de erro, MTTR e precisão de contagem.

Documente resultados e mantenha plano de manutenção. Use logs para análise posterior e melhoria contínua.

Comparação técnica com produtos similares da ICP DAS e erros comuns

Comparativo objetivo (dimensão, material, comprimento, tipo de fixação, compatibilidade com módulos)

Comparando variantes ICP DAS: modelos Ø5 mm vs Ø3 mm (diferença em potência e angulação), cabos de 1 m vs 2,5 m (trade-off entre flexibilidade e ruído), opções com ou sem adesivo. Materiais podem variar entre PVC e PUR, afetando resistência a óleo e temperatura.

Escolha o modelo conforme aplicação: Ø5 mm para robustez mecânica e facilidade de manuseio; cabos blindados para ambientes eletricamente ruidosos. Considere versões encapsuladas para IP67.

Consulte tabela do fabricante para cross-reference de pinos e níveis lógicos.

Quando escolher este cabo vs outras opções ICP DAS — critérios de seleção

Escolha o cabo emissor IR Ø5 mm 2,5 m quando precisar de montagem rápida com adesivo, alcance moderado e ambiente industrial comum. Prefira versões com blindagem e encapsulamento em ambientes agressivos ou com requisitos de segurança/alta temperatura.

Se precisar de maior alcance ou foco, considere emissores com lente integrada ou lasers com cuidados de segurança. Para aplicações de segurança funcional, opte por sensores certificados conforme IEC 61496.

Erros técnicos frequentes na escolha/instalação e como evitá-los (compatibilidade, ambiente, polaridade)

Erros comuns: conectar diretamente a saída sem resistor (queima do emissor), ignorar luz ambiente, instalação sem blindagem ao lado de cabos de potência. Evite verificando datasheet, usando proteções e testando em bancada.

Outro erro é subestimar a degradação do LED com temperatura; garanta dissipação e operação dentro das faixas. Documente polaridade e use cores padronizadas em cabeamento para evitar inversões.

Dicas de engenharia para adaptar o sensor a condições adversas

Use invólucros metálicos ventilados para proteção mecânica; implemente filtro óptico para rejeitar comprimento de onda indesejado; empregue modulação e sincronização para múltiplos pares no mesmo ambiente.

Considere monitoramento de corrente do emissor para detectar degradação precoce e acionar manutenção preditiva.

Conclusão e chamada para ação — solicite suporte técnico e cotação

Resumo executivo: por que implementar o Cabo Emissor IR agora

O cabo emissor IR Ø5 mm com adesivo 2,5 m oferece solução prática, robusta e econômica para detecção ótica em automação, com fácil integração a módulos ICP DAS e arquiteturas IIoT. Sua adoção melhora confiabilidade, reduz downtime e facilita comissionamento.

Com atenção a especificações elétricas e práticas de instalação, o componente agrega valor imediato em provas de conceito e instalações em larga escala.

Para aplicações que exigem essa robustez, a série Cabo Emissor IR da ICP Das é a solução ideal. Confira as especificações e adquira: https://www.lri.com.br/aquisicao-de-dados/cabo-emissor-ir-sensor-o-5mm-com-adesivo-2-5m. Explore também soluções relacionadas em: https://www.lri.com.br/aquisicao-de-dados.

Ações recomendadas: testes, compra de amostra, integração piloto

Recomendamos adquirir uma amostra para testes em bancada com seu módulo ICP DAS, validar parâmetros de emissão e ajustar lógica de debounce. Execute PoC com coleta de dados via Modbus/OPC UA e análise em dashboard IIoT.

Planeje um piloto com monitoramento de KPIs e plano de manutenção. Se necessário, solicite suporte para desenho da arquitetura de integração.

Entre em contato / Solicite cotação — canais, informações necessárias e SLA de resposta

Para suporte técnico e cotação, informe: aplicação, ambiente, distância de trabalho, tipo de receptor e módulo ICP DAS a ser usado. A LRI/ICP oferece suporte técnico especializado e SLA padrão para respostas comerciais e técnicas.

Contato comercial e produtos: https://www.lri.com.br/aquisicao-de-dados. Para documentação técnica adicional e artigos relacionados, visite nosso blog: https://blog.lri.com.br/. Pergunte abaixo — queremos saber sua aplicação e desafios; comente e interaja para que possamos orientar a melhor solução.

Perspectivas futuras e resumo estratégico sobre o Cabo Emissor IR

Tendências tecnológicas e novas aplicações emergentes para sensores IR em automação

Tendências incluem sensores modulados com comunicação integrada, sensores com diagnóstico embarcado para manutenção preditiva e integração nativa com protocolos IIoT. Também há aumento de uso de Machine Vision combinado com sensores IR para inspeção avançada.

Sensores com capacidade de autocalibração e compensação térmica reduzirão necessidade de intervenção humana e aumentarão MTBF em plantas industriais.

Outra tendência é miniaturização com maior imunidade a ruído e compatibilidade com redes sem fio industriais.

Oportunidades estratégicas para integração com IIoT e analytics

Dados granulares de sensores IR agregados via edge computing permitem modelos preditivos para falhas mecânicas, otimização de ciclos e análise de qualidade em tempo real. KPIs como OEE podem ser enriquecidos com contagem precisa de peças e detecção de anomalias.

Integrar esses sensores com pipelines de dados (ETL → data lake → ML) possibilita detecção de padrões não óbvios e redução de custos operacionais.

Próximos passos sugeridos para equipes de engenharia (PoC, escalonamento e roadmap)

Inicie PoC com amostras do cabo emissor IR, módulo ICP DAS e gateway IIoT; defina métricas de sucesso e cronograma de 6–12 semanas. Escalone para planta piloto e, em seguida, para roll-out com padronização de materiais e procedimentos de manutenção.

Documente lições aprendidas e atualize BOMs. Para suporte e aquisição, consulte: https://www.lri.com.br/aquisicao-de-dados/cabo-emissor-ir-sensor-o-5mm-com-adesivo-2-5m.

Incentivo à interação: deixe suas dúvidas e comentários abaixo — nossa equipe técnica responderá com orientações práticas e sugestões de projeto.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
