Introdução

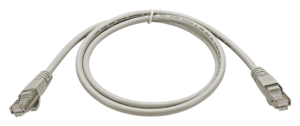

O Cabo de Ethernet Categoria 5e RJ-45 blindado da ICP DAS é um cabo Cat5e STP/FTP projetado para aplicações industriais que exigem integridade de sinal, imunidade a interferência eletromagnética (EMI) e robustez mecânica. Neste artigo técnico eu abordo o propósito do cabo, suas especificações e por que o cabo blindado Cat5e é a escolha preferida em projetos IIoT, SCADA e redes de automação. Palavras-chave principais: cabo de Ethernet categoria 5e RJ-45 blindado, cat5e blindado, cabo Ethernet industrial, RJ-45 blindado, cabo STP Cat5e.
Em ambientes industriais a escolha do cabo impacta diretamente na disponibilidade do sistema e no custo total de propriedade (TCO). Normas como TIA/EIA-568, ISO/IEC 11801 e IEEE 802.3 definem requisitos de desempenho elétrico e compatibilidade, enquanto requisitos de EMC e segurança referenciam diretrizes em IEC 61000 e normas de segurança de equipamento como IEC/EN 62368-1. Um cabo apropriado reduz erros de transmissão, retrabalhos e compromete menos o cronograma de manutenção.
Este artigo, direcionado a engenheiros de automação, integradores e profissionais de TI industrial, traz tabelas, procedimentos práticos de instalação, comparativos com Cat5e não blindado e Cat6, e recomendações de projeto para SCADA/IIoT. Ao final, há CTAs para especificações de produto e links técnicos para aprofundamento. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pelo Cabo de Ethernet Categoria 5e RJ-45 blindado
O cabo Cat5e blindado é amplamente utilizado em indústria manufatureira, utilidades (energia, água, saneamento), transporte, petróleo & gás e automação predial. Em plantas com motores, inversores, painéis MCC e fontes de frequência variável, a blindagem protege a comunicação contra ruídos gerados por cabos de potência e inversores. Em subestações e salas de controle, minimiza interferências que poderiam causar perda de pacotes críticos para sistemas de proteção.
Em projetos IIoT e edge computing, o cabo garante enlaces confiáveis entre RTUs/PLCs, switches industriais e gateways. Para links ponto-a-ponto longos ou enlaces backbone dentro de painéis e rack rooms, o Cat5e blindado mantém a integridade do throughput e reduz erro de CRC e retransmissões que afetam latência e determinismo de protocolos como EtherNet/IP e Modbus/TCP. Em ambientes com requisitos de conformidade, sua utilização contribui para atender requisitos de EMC e continuidade operacional.
Além disso, em aplicações onde há riscos mecânicos (movimento, vibração) ou exposição à umidade e agentes químicos, as versões com revestimento apropriado (LSZH, PVC industrial ou TPU) estendem a vida útil. Para projetos de retrofit, trocar cabos genéricos por Cat5e blindado costuma ser a medida de maior impacto custo/benefício para estabilidade de rede.
Setores industriais e casos de uso típicos
Fábricas automatizadas: cabeamento entre painéis de I/O distribuído, switches no campo, e CPH/PLC em sala de controle. O cabo blindado reduz interferência de inversores e cabos de força próximos.
Utilities e subestações: enlaces entre sala de controle e RTU/subestação remota, onde a blindagem e o aterramento correto são críticos para proteção frente a descargas eletromagnéticas.
Transporte e infraestrutura: comunicação em túneis, estações e painéis de controle ferroviário, onde EMI por tração/eletrificação é significativa.
Requisitos operacionais por setor (ambiente, temperatura, EMC)
Cada setor exige especificações de temperatura e resistência química distintas: industria pesada frequentemente demanda cabos com revestimento resistente a óleo e faixa de operação estendida (-40 °C a +80 °C), enquanto instalações prediais podem aceitar PVC padrão. Quanto à EMC, ambientes com altos níveis de ruído requerem shielding completo (STP) e práticas de aterramento para garantir atenuação eficaz.
Projetos em áreas classificadas (petróleo & gás) exigem cuidados com materiais e certificações adicionais (p.ex. conformidade a normas locais ATEX/IECEx para equipamentos em zonas explosivas), sendo necessária validação da seleção do cabo em conjunto com o equipamento instalado. Em instalações hospitalares e médicas, embora cabos sejam menos críticos que equipamentos médicos sujeitos a IEC 60601-1, a integridade de dados e isolamento devem ser verificados.
A decisão entre FTP (foil) e STP (malha + foil) depende do nível de EMI esperado e do tipo de aterramento disponível. Em geral, STP oferece maior imunidade, enquanto FTP é uma opção econômica para ruído moderado.
Especificações técnicas do Cabo de Ethernet Categoria 5e RJ-45 blindado (incluindo cabo STP Cat5e)
A seguir apresento as especificações típicas que devem constar na ficha técnica de um Cabo de Ethernet Categoria 5e RJ-45 blindado da ICP DAS. Essas especificações orientam decisões de compra e projeto, garantindo compatibilidade com requisitos TIA/EIA e IEC/ISO.
- Construção: 4 pares trançados
- Blindagem: STP (malha de cobre + folha) ou FTP (folie) dependendo da versão
- AWG: 24 AWG (comum) ou 23 AWG para versões com menor atenuação
- Impedância característica: 100 Ω ± 15%
- Velocidade: suportado até 1 Gbps em distâncias de até 100 m para Cat5e
- Conector: RJ-45 industrial (encaixe blindado disponível)
Tabela de especificações técnicas do Cabo de Ethernet Categoria 5e RJ-45 blindado
| Item | Especificação típica |
|---|---|
| Pairs | 4 pares trançados, cores padrão TIA |
| Blindagem | STP (F/FTP ou S/FTP) — folha + malha dependendo do SKU |
| AWG | 24 AWG (opção 23 AWG disponível) |
| Impedância | 100 Ω ± 15% |
| Atenuação (100 MHz) | ≤ 22.0 dB @100m (valor exemplo conforme TIA) |
| Velocidade suportada | até 1 Gbps (1000BASE-T) até 100 m |
| Conector | RJ-45 blindado (compatível com blindagem do cabo) |
| Temperatura operacional | -40 °C a +80 °C (varia por revestimento) |
| Normas | TIA/EIA-568, ISO/IEC 11801, IEEE 802.3 |
| Certificações | RoHS, CPR (quando aplicável) |
| Comprimentos | bobinas 100m, 305m ou cortes sob medida |
| Garantia | conforme política ICP DAS / distribuidor |
Detalhes construtivos e materiais utilizados
Condutores: cobre eletrolítico sólido ou fios multifilares (depending on flex life), com seções em AWG 24 ou 23. Sensível ao dimensionamento em enlaces longos e em taxas de erro. O cobre sólido oferece melhor desempenho elétrico; multifilar melhora resistência à vibração e flexibilidade.
Dielétrico: espuma PE ou HDPE para manter constante dielétrica e minimizar perda de inserção. Um dielétrico de boa qualidade reduz o NEXT e FEXT, melhorando margem de link.
Blindagem e revestimento: a combinação de folha aluminizada (foil) com malha trançada (braid) aumenta a eficiência de rejeição de EMI. Revestimentos variam entre PVC, LSZH e TPU — escolha conforme requisito de inflamabilidade, emissão de fumaça e resistência química.
A qualidade da terminação RJ-45 (plug blindado) e o método de crimpagem impactam diretamente na performance do cabo blindado; usar conectores compatíveis e crimpadoras calibradas é mandatório para manter a categoria e a blindagem eficaz.
Importância, benefícios e diferenciais do produto
O principal benefício do cabo Cat5e blindado é a integridade de sinal em ambientes ruidosos, refletindo-se em baixa taxa de erro de bits, menor retransmissão TCP e maior disponibilidade do sistema. Em redes determinísticas com requisitos de latência (controle em malha), cada redução em erro traduz-se em ganho operacional.
Blindagem efetiva reduz susceptibilidade a EMI gerado por motores, inversores e cabos de potência, protegendo protocolos industriais sensíveis. Em termos quantitativos, pode-se observar redução na taxa de CRC e drops de link, além de maior margem SNR no enlace.
Do ponto de vista de conformidade, usar cabos que atendam às normas TIA/ISO facilita certificação e auditoria de projeto, além de compatibilidade com switches industriais e módulos de I/O da ICP DAS.
Benefícios técnicos: integridade de sinal, imunidade a EMI e durabilidade
- Integridade de sinal: menor atenuação e NEXT/FEXT controlados garantem throughput consistente.
- Imunidade a EMI: blindagem em folha + malha reduz acoplamento capacitivo e indutivo de ruídos de potência.
- Durabilidade: revestimentos industriais e condutores apropriados aumentam MTTR (reduzem falhas físicas), embora MTBF seja tipicamente aplicado a ativos ativos (switches), a escolha correta do cabo reduz falhas no enlace.
Métricas relevantes para avaliação: perda de retorno (RL), perda de inserção (IL), NEXT, ACR, e testes de throughput (iperf/base). Ferramentas de certificação de cabos permitem validar conformidade com Category 5e.
Diferenciais da ICP DAS: qualidade, certificações e suporte técnico
A ICP DAS destaca-se por oferecer cabos com especificação consistente e teste de aceitação, além de compatibilidade testada com seus switches industriais e equipamentos de automação. O suporte técnico local e assistência em projeto garantem que a seleção do cabo seja adequada ao uso final.
Produtos ICP DAS costumam passar por testes de fábrica e possuir documentação técnica que facilita a integração em sistemas SCADA/IIoT. A disponibilidade de versões com diferentes revestimentos e conectorizações não só reduz lead time como garante a aplicação correta.
Para aplicações que exigem essa robustez, a série Cabo de Ethernet Categoria 5e RJ-45 blindado da ICP Das é a solução ideal. Confira as especificações completas e opções de encomenda na página do produto: https://www.lri.com.br/comunicacao-de-dados/cabo-de-ethernet-categoria-5e-rj-45-blindado
Guia prático de instalação e uso: Como fazer/usar o Cabo de Ethernet Categoria 5e RJ-45 blindado
A seleção correta começa pela escolha do SKU que combina tipo de blindagem, AWG e revestimento. Em seguida defina percursos, pontos de entrada em painéis e estratégias de aterramento. Sempre verifique compatibilidade do conector RJ-45 com a blindagem do cabo (plug blindado) e use caminhos separados para cabos de potência quando possível.
Antes da instalação, inspeção visual e teste de continuidade ajudam a identificar danos na bobina. Para enlaces críticos, recomendo teste de certificação (autoteste de cabos) após instalação, registrando IL, NEXT e retorno para documentação do projeto.
Documente rotas, pontos de terminação e etiquetas com códigos do projeto. Em sistemas IIoT, marcar fisicamente o cabo facilita troubleshooting e futuras ampliações.
Ferramentas e materiais necessários para instalação correta
- Crimpadora calibrada para conectores RJ-45 blindados.
- Alicate decapador e tesoura de cabo.
- Testador/certificador de cabos (Fluke ou equivalente) para validar parâmetros elétricos.
- Etiquetadora, braçadeiras, fita de aterramento e luvas de proteção.
Ter sobressalentes: plugs RJ-45 blindados, pequenas bobinas de cabo para correções e conectores keystone industriais são recomendáveis em campo.
Passo a passo de preparação, crimpagem e terminação do RJ-45
1) Corte e decape cuidadosamente o revestimento externo cuidando para não danificar pares internos.
2) Mantenha o enrugamento dos pares conforme padrão TIA (torsion balance) e alinhe cores na sequência 568B/568A conforme projeto.
3) Assegure contato da blindagem do cabo com o plug blindado e aplique a crimpagem com ferramenta adequada; em seguida realize teste de certificação (continuity, wiremap, IL, NEXT).
Proteja a terminação com braços de retenção e, em painéis, use pigtails e conectores que preservem a continuidade da blindagem.
Rotas de cabo, aterramento da blindagem e boas práticas de roteamento (EMC)
- Separe rotas de dados e potência por canalizações distintas, mantendo distância mínima (tipicamente 10–30 cm) ou uso de dutos separados.
- Aterramento da blindagem deve ser realizado em um único ponto de referência por segmento para evitar loops; conecte ao terra funcional do painel ou barra PE seguindo práticas de EMC (ver IEC 61000-5-2).
- Evite curvaturas excessivas (raio mínimo 4x diâmetro externo) e pontos de esmagamento; use suportes anti-vibração em ambientes com movimento.
Treine equipe de instalação para não remover a blindagem interna inadvertidamente — a falta de continuidade de malha anula a proteção.
Testes pós-instalação e validação de link (físico e lógico)
Realize testes físicos: continuidade, wiremap, resistência DC por par, perda de inserção, NEXT e retorno com certificador. Registre resultados e compare com limites Cat5e.
Testes lógicos: verifique link up em 1000BASE-T/100BASE-TX, execute testes de throughput (iperf), latency e ping helicoidal para validar comportamento sob carga.
Em ambientes industriais, realize testes sob condições típicas de operação (máquinas ligadas) para confirmar imunidade a EMI em situação real.
Integração com sistemas SCADA/IIoT: conectando Cabo de Ethernet Categoria 5e RJ-45 blindado a RTUs, PLCs e gateways IIoT
O cabo é parte física da arquitetura SCADA/IIoT: ele deve garantir latência consistente, disponibilidade e suporte a protocolos industriais. Em topologias estrela com switches gerenciáveis, o cabo blindado assegura estabilidade do backbone e das VLANs de controle.
Para RTUs e PLCs que exigem determinismo (I/O de controle), manter enlaces até 100 m com Cat5e blindado garante compatibilidade com 100/1000BASE-T; para arquiteturas com maiores distâncias, considere fibra óptica no backbone e Cat5e blindado para conexões finais.
A seleção do cabo influencia diretamente a configuração de QoS nos switches: menos perda de pacotes permite priorizar tráfego SCADA sem necessidade de reenvios e algoritmos de mitigação.
Planejamento de rede para SCADA/IIoT: topologias, VLANs e segmentação
- Use segmentação por VLAN para separar tráfego de supervisão, engenharia e dispositivos IIoT.
- Redundância física (anéis, caminhos duplos) somada a blindagem minimiza falhas por interrupções de sinal.
- Planeje espaços de reserva (cabeamento estruturado) para futuras expansões de sensores e gateways.
Inclua políticas de endereçamento IP e QoS que considerem latência máxima aceitável para loops de controle.
Compatibilidade de protocolos e desempenho (Modbus/TCP, EtherNet/IP, OPC UA)
- Modbus/TCP e EtherNet/IP trabalham eficientemente sobre 100/1000BASE-T; o cabo deve garantir taxa mínima de erro para manter determinismo.
- OPC UA sobre TCP exige throughput e latência previsível; cabos com blindagem reduzem jitter em enlaces curtos.
- Para protocolos sensíveis a jitter, prefira conexões de 1 Gbps sempre que possível em topologias críticas.
Dimensione largura de banda considerando picos: aquisição rápida de dados e atualizações de firmware over-the-air (FOTA) podem demandar banda adicional.
Segurança, redundância e manutenção em ambientes SCADA/IIoT
A segurança começa no físico: proteção contra desconexão não autorizada, rotas seguras e terminação controlada. Redundância física (duas rotas) e caminhos separados para sinais e gerenciamento aumentam resiliência.
Implemente monitoramento de link (SNMP, SFP monitoring) e rotina de testes periódicos com registros de certificação. Mantenha inventário de cabos com rótulos e registros de teste.
Integre práticas de hardening (ACLs, VLANs, firewalls industriais) em conjunto com infraestrutura de cabeamento para minimizar superfície de ataque.
Exemplos práticos de uso do Cabo de Ethernet Categoria 5e RJ-45 blindado
Apresento três cenários práticos que ilustram a aplicação e os ganhos esperados ao especificar o cabo Cat5e blindado da ICP DAS. Em cada caso indicarei passos de implementação e métricas de sucesso.
Caso prático 1 — Rede de sensores e I/O distribuído em planta industrial
Projeto: 120 pontos de I/O distribuídos por 6 células de produção com switches PoE. Solução: Cat5e blindado entre sensores, switches de borda e uplink para core.
Resultados esperados: redução de drops de pacote >90% comparado a cabeamento não blindado em ambiente com inversores; menor latência de comunicação entre PLC e I/O distribuído.
Lições: Atenção à separação de rotas e aterramento único da blindagem em cada segmento; testes de campo antes do comissionamento reduzem retrabalho.
Caso prático 2 — Enlace crítico entre sala de controle e subestação remota
Projeto: enlace de 80 m entre sala de controle e subestação com alto EMI por transformadores. Solução: Cat5e STP, conectores blindados e aterramento conforme norma IEC 61000.
Resultados: manutenção do link a 1 Gbps estável, sem necessidade de repeater/fiber conversion; redução de eventos de perda de sincronização em dispositivos de proteção.
Lições: blindagem e aterramento adequado são mais eficazes que simples aumento de largura de banda; avaliar necessidade de fibra para distâncias maiores.
Caso prático 3 — Retrofit de uma instalação legacy para IIoT
Projeto: substituição de cabeamento CAT3/utp antigo por Cat5e blindado em setores com alta interferência. Solução: planejamento faseado para minimizar downtime, uso de patch panels blindados.
Resultados: melhoria no throughput dos gateways IIoT, capacidade de agregar mais dispositivos sem degradação de desempenho.
Lições: planejamento de janelas de manutenção e testes prévios em laboratório mitigam impacto; documentar tudo facilita operação futura.
Comparação com produtos similares da ICP DAS e erros comuns na especificação/instalação
É importante comparar Cat5e blindado com alternativas (Cat5e não blindado, Cat6) para escolher a opção ótima custo-benefício. Abaixo há uma tabela comparativa seguida de principais erros e correções.
Tabela comparativa: Cat5e blindado vs Cat5e não blindado vs Cat6 (ICP DAS)
| Aspecto | Cat5e Blindado (STP) | Cat5e Não Blindado (UTP) | Cat6 (blindado possível) |
|---|---|---|---|
| Imunidade EMI | Alta | Baixa | Muito alta |
| Custo | Médio | Baixo | Alto |
| Performance até 100m | 1 Gbps | 1 Gbps (mais sujeito a erros) | 1 Gbps (melhor margem) |
| Uso recomendado | Ambientes industriais com EMI | Escritórios / baixa EMI | Ambientes de alta demanda / futuro-proof |
| Flexibilidade | Menor que UTP | Maior | Similar ao Cat5e blindado (depende do AWG) |
Erros comuns e como corrigi-los (seleção de cabo, terminação, aterramento)
Erro 1 — Não aterrar a blindagem ou aterrar em múltiplos pontos: solução — aterramento em único ponto por segmento e seguir política de terra do projeto.
Erro 2 — Usar plugs UTP com cabo blindado: solução — usar plugs e painéis blindados que mantenham continuidade de malha.
Erro 3 — Roteamento junto a cabos de potência sem proteção: solução — separar fisicamente ou usar dutos metálicos; sempre testar com máquinas em funcionamento.
Conclusão
O Cabo de Ethernet Categoria 5e RJ-45 blindado da ICP DAS é uma peça estratégica em projetos industriais e IIoT, entregando robustez EMC, integridade de comunicação e compatibilidade com normas TIA/ISO/IEEE. Sua adoção reduz falhas por EMI, melhora disponibilidade e facilita conformidade em auditorias técnicas. Para aplicações que exigem essa robustez, a série Cabo de Ethernet Categoria 5e RJ-45 blindado da ICP Das é a solução ideal. Confira as especificações completas: https://www.lri.com.br/comunicacao-de-dados/cabo-de-ethernet-categoria-5e-rj-45-blindado
Se desejar, posso gerar a ficha técnica completa em formato CSV/PDF com valores de atenuação, NEXT e testes de fábrica, ou preparar uma planilha comparativa sob medida para seu projeto. Consulte também nossos artigos técnicos sobre cabeamento industrial e IIoT: https://blog.lri.com.br/instalacao-de-rede-industrial e https://blog.lri.com.br/iiot-e-scada para aprofundamento e casos de sucesso. Para aquisição ou cotação técnica entre em contato com nossa equipe ou acesse a página de produtos do blog: https://blog.lri.com.br/produtos/cabo-cat6-blindado
Incentivo à interação: deixe perguntas, comente o cenário do seu projeto e informe requisitos específicos (distância, ambiente, equipamentos) para que eu possa sugerir o SKU ICP DAS mais adequado e um plano de certificação de cabeamento.
