Introdução

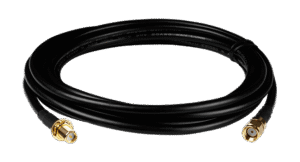

O Cabo Extensão Antena RG58AU RP‑SMA 3m é uma solução prática para estender a ligação entre antenas e equipamentos RF em projetos de telecomunicação industrial, IIoT e automação. Neste artigo técnico trazemos especificações, boas práticas de instalação, integração com SCADA/IIoT e comparativos para suportar decisões de projeto.
Engenheiros de automação, integradores e compradores técnicos encontrarão aqui detalhes de impedância, atenuação, VSWR, compatibilidade de conector RP‑SMA e recomendações de roteamento em painéis industriais. Citamos normas relevantes e conceitos de confiabilidade como MTBF e impactos na integridade do sinal.
Leia com foco nas aplicações críticas — telemetria, gateways LoRaWAN, roteadores industriais e testes RF — onde o RG58AU frequentemente é a escolha equilibrada entre desempenho, custo e flexibilidade.
Introdução ao Cabo Extensão Antena RG58AU RP‑SMA 3m: O que é o Cabo Extensão Antena RG58AU RP‑SMA 3m?
O Cabo Extensão Antena RG58AU RP‑SMA 3m é um cabo coaxial RF de 50 Ω com condutor central sólido ou trançado, dielétrico em PE/PP e malha de cobre, finalizado com conector RP‑SMA macho em uma ponta e RP‑SMA fêmea na outra. Sua finalidade é prolongar a distância entre a antena e o dispositivo sem recableamento interno.
É usado quando há necessidade de posicionar a antena em local de melhor visada ou menor obstrução, preservando a impedância característica e minimizando perda por inserção. Em termos operacionais, facilita manutenções e testes de campo sem alterar a topologia RF do equipamento.
O uso correto reduz reflexões (VSWR) e perdas que impactariam a sensibilidade do receptor e o link‑budget do transmissor. Para ambientes industriais, a escolha do RG58AU equilibra robustez mecânica e desempenho até VHF/UHF, sendo uma alternativa comum frente a RG‑174 e RG‑316.
Visão geral técnica e vantagens rápidas do Cabo Extensão Antena RG58AU RP‑SMA 3m (Cabo Extensão Antena RG58AU RP‑SMA 3m, RG58AU, RP‑SMA, cabo de antena 3m)
O RG58AU oferece impedância de 50 Ω, atenuação moderada e baixa suscetibilidade a microfonia, sendo adequado para sinais LoRa, Sigfox, LTE‑M e muitas aplicações 2.4 GHz quando o comprimento é limitado. O conector RP‑SMA garante compatibilidade com equipamentos ICP DAS e a maioria dos gateways industriais com padrão SMA reverso.
Vantagens imediatas: facilidade de integração, custo acessível, boa maleabilidade e durabilidade para instalações não extremas. Em comparação com cabos finos (RG‑174), o RG58AU apresenta menor atenuação por metro, melhor blindagem e maior resistência mecânica.
Para projetos que exigem conformidade com normas de produto, lembre‑se que o cabo entra na cadeia do sistema e impacta requisitos de EMC e segurança — olhar para normas como IEC/EN 62368‑1 (equipamento de áudio/vídeo/TI) e boas práticas de aterramento é essencial.
Principais aplicações e setores atendidos pelo Cabo Extensão Antena RG58AU RP‑SMA 3m (Cabo Extensão Antena RG58AU RP‑SMA 3m, RG58AU, cabo RF industrial)
O cabo é amplamente utilizado em: telemetria em subestações, comunicações M2M em redes de utilities, gateways LoRaWAN e roteadores industriais IIoT. Sua versatilidade o torna adequado para prototipagem e instalações permanentes em salas de controle e bastidores.
Setores favorecidos: energia (subestações e geração), água e saneamento (telemetria SCADA), manufatura (monitoramento de máquinas e ativos) e OEMs que integram módulos RF em seus equipamentos. Em cada caso, o cabo contribui para maximizar a disponibilidade do link sem necessidade de mudanças de hardware.
Em testes de RF e validação de antenas ICP DAS, o cabo é ferramenta para bench tests rápidos e comparativos de ganho/VSWR, permitindo replicar condições reais com baixo custo e simplicidade operacional.
Especificações técnicas detalhadas do Cabo Extensão Antena RG58AU RP‑SMA 3m
O conjunto de especificações técnicas define a aplicabilidade do cabo: impedância 50 Ω, frequência operacional típica até 3 GHz (depende do conector e do processo de fabricação), perda de inserção por metro, VSWR máximo e resistência mecânica. Para uso industrial, observar temperatura de operação e índice de flama.
Em projeto, verificar a atenuação em dB/100 m ou dB/m à(s) frequência(s) de interesse. Atente também para a taxa de blindagem (%) e a resistência DC do condutor central, que afetam ruído e perda por resistência em frequências baixas.
Além disso, confirme compatibilidade de torque dos conectores RP‑SMA, método de montagem (crimp versus solda) e ensaios de ciclo de acoplamento/desacoplamento para estimar vida útil em aplicações de manutenção frequente.
Tabela de especificações técnicas (impedância, atenuação, VSWR, conector, comprimento, condutor)
| Parâmetro | Valor típico |
|---|---|
| Impedância característica | 50 Ω |
| Comprimento padrão | 3 m |
| Conectores | RP‑SMA macho ↔ RP‑SMA fêmea |
| Atenuação (ex.): 100 MHz | ~0.7 dB/m (varia por fabricante) |
| Atenuação (ex.): 900 MHz | ~1.8 dB/m (estimativa típica) |
| Atenuação (ex.): 2.4 GHz | ~3.5 dB/m (estimativa típica) |
| VSWR máximo | ≤ 1.5 (em banda operacional) |
| Blindagem | Trança de cobre + folha (>= 90% típica) |
| Condutor central | Cobre sólido / cobre estanhado |
| Dielétrico | PE ou FEP (dependendo da versão) |
| Temperatura de operação | −40 °C a +80 °C (variações por produto) |
| Resistência de isolamento | > 1000 MΩ (depende do fabricante) |
(Valores de atenuação são indicativos; verificar ficha técnica do produto. Para aplicações críticas, realizar medição com analisador de rede.)
Conectores, pinagem e compatibilidade mecânica/elétrica
O conector RP‑SMA (Reverse Polarity SMA) difere do SMA padrão no pino central invertido para evitar conexões não autorizadas em algumas aplicações. Mecanicamente, o acoplamento é rosqueado (1/4‑36 UNF) exigindo torque moderado para garantir VSWR adequado.
Ao conectar com antenas ICP DAS ou módulos industriais, confirme a correspondência RP‑SMA ↔ RP‑SMA ou adapte com conversores (p.ex. RP‑SMA para SMA) quando necessário. Evite forçar pinos; danos ao pino central comprometem o VSWR e podem gerar intermitência.
Para instalações industriais com vibração, recomenda‑se travamento mecânico (locknuts, suportes ou colares) e testes de reaperto periódico. Tenha um procedimento de torque (ex.: 0.5–1.0 Nm típico para RP‑SMA) alinhado à ficha técnica do conector.
Materiais, durabilidade e requisitos ambientais
A bainha externa do RG58AU costuma ser em PVC, TPE ou políticas de baixa emissão de fumaça (LSZH) para ambientes internos; para aplicações externas, procure versões com cobertura UV e resistência a óleo/combustível. O dielétrico determina estabilidade dielétrica e perda.
A blindagem em trançado e folha deve oferecer alta cobertura (>90%) para mitigar EMI/EMC. Materiais tratados anticorrosão e pinos banhados a níquel ou ouro aumentam durabilidade em ambientes corrosivos. Certificações de flama e halogênio podem ser exigidas conforme o ambiente.
Condições extremas de temperatura, exposição química ou abrasão exigem especificações especiais; para projetos sujeitos a normas médicas/industriais, verifique conformidade com requisitos aplicáveis (ex.: IEC 60601‑1 para sistemas médicos integrados, quando pertinente ao sistema).
Importância, benefícios e diferenciais do Cabo Extensão Antena RG58AU RP‑SMA 3m
O principal benefício é a melhoria do link‑budget ao permitir posicionar a antena em local ótimo sem realocar o equipamento. Em muitos deployments IIoT, ganhos modestos de dB em nível de antena resultam em extensão significativa da cobertura e redução de retransmissões.
Do ponto de vista econômico, o RG58AU oferece custo/benefício superior frente a cabos de alto desempenho (p.ex. LMR‑400) quando o comprimento é curto (3 m) e o ambiente não é extremo. A maleabilidade facilita passagem por dutos e armários sem uso de matrizes ou curvadores.
Como diferencial para indústria, a compatibilidade com RP‑SMA e a disponibilidade em kit com antenas ICP DAS agilizam integrações. Para aplicações críticas, a escolha correta do cabo reduz falhas relacionadas a VSWR elevado e preserva a MTBF do sistema RF.
Guia prático de uso: Como instalar e usar o cabo extensão Cabo Extensão Antena RG58AU RP‑SMA 3m
Antes da instalação, inspecione visualmente o conector procurando por pinos dobrados, sinais de corrosão ou sujeira. Utilize ferramentas adequadas (chave torque, alicates para cabos) e um dropdown de materiais de limpeza sem solventes agressivos.
Ao passar o cabo, evite dobras com raio menor que 10× o diâmetro do cabo para limitar perdas por curvatura. Em painéis, fixe o cabo com abraçadeiras acolchoadas para reduzir movimento por vibração e prevenir fadiga mecânica perto do conector.
Realize testes pós‑instalação: meça VSWR e perda com analisador de rede ou medidor de potência para comparar com valores esperados. Registre resultados para manutenção preditiva e correlação com indicadores de desempenho de rede.
Preparação e verificação pré-instalação
Checklist pré‑instalação: verificar compatibilidade RP‑SMA, conferir ficha técnica do cabo, ferramentas (chave de torque 0.5–1.0 Nm), limpador de contato e ESD se necessário. Planeje rota minimizando exposição a fontes EMI e fontes de calor.
Confirme requisitos ambientais: temperaturas operacionais, necessidade de LSZH e tratamento UV. Para sistemas em subestações, coordene com normas de aterramento e proteções de surge (SPDs).
Calibre o plano de manutenção: número de ciclos de desconexão aceitáveis, pontos de ancoragem e necessidade de proteção mecânica adicional em áreas de tráfego.
Instalação passo a passo (montagem, torque, posicionamento)
- Limpe os conectores com material adequado.
- Enrosque manualmente o RP‑SMA, alinhando pino central sem forçar.
- Aplique torque controlado (consulte ficha do conector, tipicamente 0.5–1.0 Nm).
Posicione o cabo com raio de curvatura adequado, fixe a cada ~30–50 cm dependendo da vibração e evite passagem paralela prolongada a cabos de potência.
Documente o procedimento em checklists operacionais para replicabilidade e conformidade com procedimentos de qualidade (p.ex. ISO 9001).
Testes práticos: medir perda, VSWR e desempenho após instalação
Use um analisador de rede para medir VSWR e refletância; VSWR ≤ 1.5 é desejável. Meça também perda de inserção com medidor de potência em frequências relevantes (p.ex. 868 MHz para LoRaWAN).
Compare medições com valores tabulados do fabricante. Desvios significativos podem indicar dano mecânico, conector mal instalado ou incompatibilidade de impedância.
Registre leituras e realize testes de link (PER, RSSI em gateways) para validar impacto real na aplicação. Integre resultados ao plano de manutenção e SLA.
Manutenção, limpeza e cuidados prolongados
Inspecione visualmente conexões periodicamente e reaplique torque se houver vibração. Limpe contatos com álcool isopropílico e escova antiestática quando necessário.
Substitua cabos com sinais de abrasão, trincas no dielétrico ou blindagem comprometida. Evite enrolar excessivamente em bobinas para prevenir fadiga do condutor.
Para ambientes críticos implemente política de substituição preventiva com base em ciclos de desconexão ou tempo de serviço correlacionado ao MTBF estimado do conector.
Solução de problemas comuns
Sintomas como perda de alcance, intermitência ou alta PER geralmente decorrem de VSWR elevado, conector danificado ou rotas com interferência. Verifique primeiro integridade mecânica e torque.
Medições: se VSWR alto isoladamente no cabo, substitua por outro de prova conhecida para verificar. Em campo, use adaptadores e atenuadores para diagnosticar fonte do problema.
Erros de seleção (uso de RG‑174 em vez de RG58AU) aumentam atenuação e impactam link‑budget; corrija com especificação técnica adequada ao projeto.
Integração do Cabo Extensão Antena RG58AU RP‑SMA 3m com sistemas SCADA/IIoT e melhores práticas (Cabo Extensão Antena RG58AU RP‑SMA 3m, cabo RF industrial)
O cabo é um elemento físico crítico em arquiteturas SCADA/IIoT, conectando antenas a gateways/RTUs. A qualidade do cabo impacta diretamente a confiabilidade de telemetry uplinks e capacidade de retransmissão, especialmente em redes LoRaWAN, NB‑IoT e 4G/5G private.
Na arquitetura típica, assegurar caminhos RF curtos e blindados reduz perda e interferência; a documentação técnica deve incluir planos de roteamento e especificações de atenuação aceitável para cada trecho do link. Ferramentas de RF planning e link‑budget são recomendadas.
Para segurança, evite rotas que favoreçam acoplamento indutivo com cabos de potência e implemente práticas de aterramento conforme normas EMC. Para orientação sobre antenas e otimização de sinal, consulte artigos técnicos no blog da LRI: https://blog.lri.com.br/antenas-para-iot e https://blog.lri.com.br/otimizacao-loRa.
Arquitetura típica: antena, cabo, gateway/RTU e servidor SCADA
Fluxo funcional: antena → cabo coaxial RG58AU → conector RP‑SMA → gateway/RTU → rede de comunicações → servidor SCADA. Cada segmento adiciona perda e potencial fonte de falha que deve ser quantificada.
Ao projetar o link, defina margens de fade e redundâncias (antenas múltiplas, diversidade) quando aplicável. Em deployments críticos, use redundância de caminho RF e monitoramento de link para reduzir MTTR.
Registre e padronize a topologia para facilitar troubleshooting e atualização em campo, incluindo detalhes de torque, tipo de conector e pontos de fixação.
Requisitos de sinal, atenuação aceitável e impacto na topologia IIoT
Como regra prática, para frequências sub‑GHz, mantenha perda por cabo abaixo de 3 dB quando possível; para 2.4 GHz, perdas acima de 3 dB por 3 m já são significativas. Ajuste link‑budget com antenas de ganho adequado.
Se a atenuação do cabo exceder a margem de fade, considere antenas externas, amplificadores de RF ou uso de cabos de melhor desempenho (p.ex. LMR‑200/400). A topologia IIoT deve prever essas compensações.
Documente limites aceitáveis em especificações de projeto para garantir interoperabilidade entre equipes de campo e engenharia.
Boas práticas de aterramento, blindagem e proteção contra interferência
Aterramento adequado do sistema e blindagem eficaz do cabo reduzem EMI e riscos de surto. Use conectores com contato de blindagem completo e implemente filtros/de‑couplers quando necessário.
Em subestações e plantas industriais, coordene com planos de aterramento de telecomunicações e utilize proteções contra surto (SPDs) em pontos de entrada de cabo. Isolamento adequado previne loops de terra que degradam o sinal.
Para ambientes com alta densidade EMI, escolha cabos com blindagem dupla (folha + trançado) e mantenha distância mínima de fontes de ruído (motores, inversores).
Exemplos práticos de uso do Cabo Extensão Antena RG58AU RP‑SMA 3m
Estudo de caso 1 — telemetria em subestações: Ao reposicionar antenas usando cabo RG58AU 3m, foi possível reduzir perda de pacote e melhorar RSSI, evitando substituição completa do gateway. A melhoria no link‑budget aumentou disponibilidade do SCADA.
Caso 2 — otimização de gateway LoRaWAN: Em fábrica com paredes metálicas, uma extensão de 3 m para posicionar a antena no topo da sala resultou em ampliação da cobertura indoor, reduzindo a necessidade de repetidores.
Caso 3 — testes de campo: engenheiros de RF utilizaram o cabo para bench tests com antenas ICP DAS, comparando VSWR e ganho antes da montagem definitiva; o cabo serviu como referência de conexão padronizada.
Para aplicações que exigem essa robustez, a série Cabo Extensão Antena RG58AU RP‑SMA 3m da ICP Das é a solução ideal. Confira as especificações completas e disponibilidade: https://www.lri.com.br/comunicacao-de-dados/cabo-extensao-antena-rg58au-rp-sma-macho-para-femea-de-3m.
Comparações técnicas e erros comuns: Cabo Extensão Antena RG58AU RP‑SMA 3m versus outros cabos ICP DAS e alternativas
Comparado a RG‑174 e RG‑316, o RG58AU apresenta menor atenuação e maior robustez mecânica, sendo preferível para comprimentos de até alguns metros em aplicações industriais. RG‑316 é útil quando se requer maior flexibilidade térmica.
Alternativas de maior desempenho (p.ex. LMR‑200/400) oferecem menor perda por metro e melhor VSWR em frequências altas, mas com custo e rigidez maiores. Use LMR‑400 para longas distâncias ou aplicações críticas em 2.4 GHz/5 GHz.
Erros comuns: uso de cabo com impedância errada (75 Ω vs 50 Ω), conector incompatível (SMA vs RP‑SMA), dobras excessivas e falta de torque. Esses erros elevam VSWR e podem danificar transceptores.
Diferenças com outros modelos ICP DAS (por exemplo, cabos RG‑174, RG‑316)
- RG‑174: muito fino, mais atenuação, adequado para curtas conexões dentro de equipamentos.
- RG‑316: melhor performance térmica, mais fino que RG58, usado em aplicações com espaço restrito.
- RG‑58AU: equilíbrio entre atenuação e robustez para instalações práticas até alguns metros.
Selecione com base em frequência, comprimento e condições ambientais.
Quando evitar o Cabo Extensão Antena RG58AU RP‑SMA 3m: limitações e alternativas recomendadas
Evite RG58AU quando o trecho for longo (>10 m) ou quando operar em frequências elevadas (acima de 3 GHz) onde perdas por metro são críticas. Prefira LMR‑400 ou soluções RF com fibra + conversores quando a distância e imunidade a EMI forem prioritárias.
Para ambientes externos severos, use cabos com bainha UV/oleo‑resistente ou versões com proteção adicional. Em instalações móveis com flexão contínua, opte por cabos com especificação para ciclo de flexão elevado.
Considere alternativas como antenas ativas próximas ao gateway ou redes mesh quando extensão física do cabo não for viável.
Erros comuns de seleção e instalação que comprometem desempenho
- Dobrar o cabo com raio insuficiente;
- Aplicar torque excessivo ou insuficiente no conector;
- Utilizar cabo de impedância diferente;
- Ignorar necessidade de blindagem/aterramento.
Treine equipes de instalação e documente procedimentos para evitar essas falhas que diminuem MTBF e aumentam custos operacionais.
Conclusão
O Cabo Extensão Antena RG58AU RP‑SMA 3m é uma opção técnica comprovada para estender antenas em projetos industriais, IIoT e SCADA, oferecendo balanceamento entre desempenho e custo. Entender impedância, atenuação e práticas de instalação é crucial para preservar o link‑budget e a confiabilidade do sistema.
Para aplicações que exigem essa robustez, a série Cabo Extensão Antena RG58AU RP‑SMA 3m da ICP Das é a solução ideal. Confira as especificações completas no catálogo de produtos e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/cabo-extensao-antena-rg58au-rp-sma-macho-para-femea-de-3m. Para opções de antenas e acessórios confira também a seção de comunicação de dados: https://www.lri.com.br/comunicacao-de-dados/antenas.
Tem dúvidas sobre compatibilidade com seu gateway ou deseja suporte em planejamento de link‑budget para seu projeto SCADA/IIoT? Comente abaixo ou entre em contato com nosso time técnico para orientações práticas e levantamento de requisitos.
