Introdução

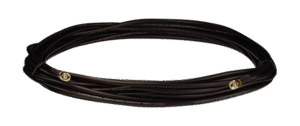

O Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea) é uma solução coaxial passiva projetada para extensão de antenas em aplicações industriais e IIoT, com impedância de 50 Ω, conectores SMA e construção que atende requisitos de instalação em painéis, gabinetes e ambientes externos protegidos. Neste artigo técnico abordamos em profundidade características elétricas (VSWR, atenuação), mecânicas (blindagem, condutor), compatibilidade com equipamentos RF e boas práticas de instalação. A palavra-chave principal "Cabo Extensão Antena RG58AU 10m SMA" e termos secundários como RG58AU, SMA macho fêmea, cabo coaxial RF, atenuação e VSWR já aparecem para orientar a relevância técnica e SEO desde o primeiro parágrafo.
Para engenheiros de automação, integradores de sistemas e profissionais de TI industrial, este cabo é um componente crítico que afeta a performance de rádios modem, gateways IIoT, repetidores e sistemas SCADA. Discutiremos normas aplicáveis (por exemplo, IEC 61169 para conectores RF e IEC 60068 para ensaios ambientais), conceitos de engenharia como VSWR, perda por inserção e interferência EMI, além de analogias práticas para justificar escolhas de projeto. O foco aqui é técnico: seleção, instalação, testes e integração com arquiteturas de comunicação industrial.
Ao final do conteúdo o leitor terá uma tabela de especificações pronta para projeto, checklists de instalação e procedimentos de teste (medição de perda e VSWR). Para aprofundamento em comunicação IIoT e arquitetura de redes industriais, consulte também os artigos do blog técnico da LRI sobre integração IIoT e antenas industriais: https://blog.lri.com.br/iiot-industrial e https://blog.lri.com.br/antenas-iiot. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea)
O Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea) é um cabo coaxial com condutor central de cobre e dielétrico sólido, insulado por PVC ou PE, e blindagem em malha de cobre/alumínio com capa externa resistente. Seu propósito técnico é estender a distância entre uma antena externa e um equipamento RF mantendo a impedância característica de 50 Ω, minimizando reflexões e perdas. O conector SMA macho → fêmea garante compatibilidade com a maioria dos módulos RF industriais e modems 2G/3G/4G/LPWA que utilizam SMA.
Em termos de aplicação imediata, o cabo é indicado quando a antena não pode ser montada diretamente no equipamento, seja por restrições mecânicas, vibração, calor ou interferência eletromagnética dentro do gabinete. Ao especificar este cabo, o projetista deve balancear comprimento x atenuação x faixa de frequência para garantir que o link RF atenda requisitos de margem link e sensibilidade do receptor. Para aplicações críticas, sempre valide com medições de VSWR e potência entregue ao conector da antena.
Do ponto de vista de robustez, o RG58AU é um clássico em aplicações de campo que exigem flexibilidade moderada e custo-controlado. Quando comparado com cabos de baixa perda (ex.: LMR400), o RG58AU apresenta maior atenuação por metro, porém oferece flexibilidade, facilidade de manuseio e custo menor — fatores que o tornam adequado em muitos projetos SCADA/telemetria onde distâncias são curtas a médias.
Principais aplicações e setores atendidos pelo Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea)
O cabo é amplamente usado em automação industrial, para conectar antenas de modems 3G/4G/5G/LPWAN a gateways IIoT localizados em painéis de controle. Em utilities (água, gás, energia), estende antenas em subestações e pontos de medição remota, reduzindo a necessidade de reposicionar equipamentos sensíveis. Em transporte e logística, é empregado em rastreamento veicular e estações embarcadas com rótulos que exigem conexões SMA.
Na manufatura e em linhas de produção, resolve problemas de interferência interna ao posicionar a antena fora de áreas ruidosas (motores, inversores), melhorando link reliability. Em aplicações OEM e integradores, permite testes de bancada e trocas rápidas de antena sem movimentar o rádio principal. A compatibilidade com módulos que usam conector SMA torna-o um padrão para prototipagem e manutenção de campo.
Problemas típicos que o cabo resolve incluem: afastamento da antena de fontes de calor e vibração, facilitação de roteamento físico em painéis sem abrir o invólucro do equipamento, e provisionamento de pontos de teste RF para manutenção preventiva. Para requisitos de alta robustez em ambientes corrosivos, combiná-lo com acessórios adequados (luvas, braçadeiras de aço inox) é recomendado.
Visão técnica rápida e componentes do produto (RG58AU, SMA macho fêmea, cabo coaxial RF)
O núcleo do RG58AU é um condutor central de cobre sólido (ou às vezes cobre estanhado) com dielétrico de polietileno que define a impedância característica de 50 Ω. A blindagem consiste em malha trançada de cobre com possível folha adicional, oferecendo proteção contra EMI e boa capacidade de retorno de sinal. A capa externa (jacket) é tipicamente PVC ou PE, escolhida conforme resistência UV e temperatura requerida.
Os conectores SMA (subfamília de IEC 61169) garantem acoplamento rosqueado com baixa perda até algumas GHz quando bem instalados. Um bom aperto e uso de adaptadores apropriados preservam o VSWR e minimizam reflexões. A montagem correta — torque recomendado para SMA — é crítica para manter baixa perda; torque excessivo pode danificar o dielétrico do conector.
Em termos de desempenho, o cabo introduz atenuação por metro, que cresce com a frequência; a soma da atenuação e perdas de conector define a perda total no link RF. Aspectos mecânicos como raio de curvatura mínimo (bend radius), resistência à tração e blindagem percentual também impactam a durabilidade e performance no campo.
Especificações técnicas do Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea) — tabela de referência (RG58AU, SMA macho fêmea, cabo coaxial RF)
Abaixo uma tabela resumida com parâmetros críticos que o engenheiro deve verificar antes da especificação.
| Parâmetro | Valor típico / Observação |
|---|---|
| Comprimento | 10 m |
| Impedância característica | 50 Ω |
| Tipo de conector | SMA macho → SMA fêmea |
| Faixa de frequência | DC – 3 GHz (uso prático até 1–2 GHz considerando perdas) |
| Atenuação (típica) | ~0,22 dB/m @ 100 MHz; ~0,6 dB/m @ 400 MHz; ~1,2 dB/m @ 1 GHz |
| VSWR (típico) | ≤1.5:1 até 1 GHz (instalação correta) |
| Tensão de isolamento | ≥500 V DC (ver ficha técnica do fabricante) |
| Temperatura de operação | -40 °C a +80 °C |
| Blindagem | Malha trançada cobre (≥85% cobertura típica) |
| Capa externa | PVC/PE resistente UV |
| Conformidade | RoHS, IEC 61169 (conectores), IEC 60068 (ensaios ambientais) |
Notas de compatibilidade, certificações e limites operacionais
Os parâmetros acima são valores típicos; sempre consulte a ficha técnica do lote para tolerâncias exatas. A faixa de frequência prática deve ser avaliada considerando a atenuação acumulada: para links críticos RF, cabos de baixa perda (ex.: LMR400) podem ser mais adequados. Para conectores, a norma IEC 61169 padroniza interfaces e mantém compatibilidade mecânica e elétrica entre fabricantes.
Em termos de certificações, procure conformidade com RoHS e, quando aplicável, requisitos ambientais segundo IEC 60068 (vibração, choques, temperaturas). Em ambientes industriais agressivos verifique ensaios adicionais (salinidade, UV). Limites operacionais incluem raio de curvatura mínimo (evitar dobras que aumentem perda) e torque correto em conectores para manter VSWR aceitável.
A tensão de isolamento é orientativa; para aplicações que envolvem descargas atmosféricas ou campos eletromagnéticos elevados, considere proteção adicional (parafusos de aterramento, supressores, isoladores). Para instalações externas, especificar capa com proteção UV e selagens nos conectores é fundamental.
Importância, benefícios e diferenciais do Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea)
Usar um cabo de extensão adequado reduz perdas por mismatch, melhora a margem do link e facilita manutenção sem deslocar equipamentos sensíveis. Em comparação com cabos improvisados, o RG58AU oferece consistência de impedância e atenuação previsível, o que é crítico para dimensionamento de links em projetos SCADA e telemetria. A facilidade de obtenção e custo-benefício são vantagens operacionais.
Outros benefícios incluem flexibilidade de instalação, compatibilidade com módulos SMA e facilidade de substituição em campo. Para integradores, o fato do cabo ser um componente padronizado reduz o tempo de comissionamento e os riscos de erro humano. Além disso, a blindagem protege sinais RF contra ruído EMI interno de painéis elétricos e inversores.
Como diferencial, a série RG58AU de fornecedores confiáveis (como os distribuídos pela LRI/ICP Das) costuma vir com testes de fábrica (VSWR, continuidade de blindagem) e opções de acessórios (adaptadores, protetores de cabo, luvas de selagem) que aumentam a confiabilidade em ambientes industriais.
Guia prático: Como instalar e usar o Cabo Extensão RG58AU (SMA) — passo a passo
Antes de iniciar a instalação, assegure-se de que o cabo e conectores estejam limpos e sem danos visíveis. Verifique o comprimento e o caminho do roteamento, evitando fontes de calor e partes móveis. Planeje pontos de fixação a cada 1–2 metros para reduzir estresse mecânico e movimento por vibração.
Durante a montagem, observe o raio de curvatura mínimo recomendado (normalmente 8–10x o diâmetro do cabo) para evitar microcurvaturas que aumentem a atenuação. Ao conectar SMA macho → fêmea, aplique torque correto (usualmente 0.9–1.4 Nm para conectores SMA padrão) usando chave dinamométrica para evitar folga ou dano. Utilize selantes para conexões externas para proteção contra água e corrosão.
Finalize com testes de continuidade e medição de VSWR/potência antes de colocar o sistema em produção. Registre leituras de referência para futuras manutenções e crie um cronograma de inspeção preventiva, especialmente em instalações sujeitas a vibração e ciclos térmicos.
Ferramentas necessárias e checklist pré-instalação
- Chave dinamométrica para conectores SMA (0.9–1.4 Nm).
- Alicate de corte, fita de isolamento, braçadeiras inox.
- Medidor de isolamento e continuidade (multímetro).
- Limpeza: álcool isopropílico e panos sem fiapos.
- Equipamentos de teste RF: analisador de rede ou medidor de VSWR/potência.
Checklist: inspeção visual de jacket; verificar continuidade de blindagem; confirmar tipo de conector; estudar rota do cabo e pontos de ancoragem; assegurar aterramento adequado do sistema RF.
Procedimento passo a passo de instalação e conexão
- Desembale e inspecione o cabo, limpe os contatos SMA com álcool isopropílico.
- Roteie o cabo respeitando raio de curvatura e fixações; evite cruzar com cabos de potência.
- Conecte o SMA fêmea à antena e o SMA macho ao rádio/gateway, aplicando torque correto.
- Aterre a carcaça do gabinete e, se necessário, adicione supresseores de surto nas linhas de energia próximas.
- Realize o teste inicial de potência/VSWR e compare com a referência.
Testes pós-instalação: medição de perda e VSWR
Utilize um analisador de rede vetorial (VNA) para medir VSWR ao longo da faixa de operação; um VSWR ≤1.5:1 é aceitável na maioria de aplicações. Para checar perda, meça potência transmitida e contabilize perdas de cabo e conectores. Em campo, medidores de potência e reflectômetros parciais (TDR) também ajudam a identificar descontinuidades.
Documente leituras em diferentes condições (temperatura ambiente e sob carga) para avaliar estabilidade. Se o VSWR exceder limites, verifique conectores quanto a sujeira, aperto ou compatibilidade de gênero/tipo; substitua o cabo se houver dano físico.
Manutenção preventiva e dicas para longevidade
Inspecione visualmente conectores e jacket periodicamente, procure sinais de abrasão, corrosão ou entrada de água. Limpe contatos com álcool isopropílico e troque selantes com frequência em instalações externas. Substitua cabos que apresentem perda excessiva ou VSWR elevado.
Evite enrolar o cabo em bobinas muito pequenas; utilize organizadores e fixações. Em ambientes com vibração, use abraçadeiras com proteção para reduzir desgaste por atrito. Registre vida útil esperada e planeje substituição preventiva conforme criticidade do sistema.
Integração do Cabo Extensão Antena RG58AU com sistemas SCADA e IIoT
Em arquiteturas SCADA/IIoT, o cabo é o elo físico entre a antena e o modem/gateway que transporta protocolos como MQTT, Modbus TCP sobre canais celulares ou LPWAN. A qualidade do cabo impacta diretamente na throughput, latência e re-transmissões em redes críticas, influenciando SLAs de disponibilidade. Uma perda excessiva pode reduzir alcance e aumentar consumo energético do rádio.
Ao projetar integração, considere o path loss total (antenna gain + cabo loss + fade margin) para garantir que o enlace mantenha BER aceitável. Para enlaces redundantes, padronizar cabos e conectores facilita substituição e manutenção. Use aterramento e filtros para minimizar EMI que poderia afetar leituras sensíveis de sensores conectados ao mesmo painel.
Configure métricas de monitoramento do rádio (RSSI, SNR, retries) para correlacionar degradação de link com falhas físicas no cabo. Em instalações IIoT, pequenas perdas podem traduzir-se em queda de pacotes e maior custo operacional; portanto uma especificação adequada de cabo é parte da arquitetura de confiabilidade.
Protocolos, interfaces e pontos de atenção na integração
Protocolos utilizados não são afetados eletricamente, mas a camada física (SMA/50 Ω) deve ser consistente com o rádio. Pontos de atenção: compatibilidade de conectores (SMA vs RP-SMA), uso de adaptadores que aumentam perdas/reflexões e rotas que expõem o cabo a interferência eletromagnética. Para modems LTE/5G, a seletividade de frequência e a perda em bandas altas devem ser avaliadas.
Ao integrar com gateways ICP DAS, verifique documentação do equipamento sobre sensibilidade e requisitos de antena. Em alguns casos, antenas com conector TS9 ou U.FL requerem adaptadores SMA; cada adaptador adiciona perda e deve ser contabilizado no link budget.
Arquitetura de referência: exemplo de integração em rede SCADA/IIoT
Diagrama funcional típico: Antena externa → Cabo Extensão RG58AU 10m (SMA fêmea→macho) → Modem/Gateway (SMA) → Switch/PLC → SCADA/Cloud via MQTT/HTTPS. Nesta cadeia, o cabo é parte do link RF; certifique-se de que o cabo não seja o elemento limitante do fade margin.
Em projetos críticos, usar monitoramento de qualidade de canal e redundância (múltiplas interfaces RF ou backup via rádio auxiliar) aumenta resiliência. Documente topologia e pontos de teste para facilitar troubleshooting em campo.
Exemplos práticos de uso e estudos de caso com Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea)
Caso 1: Em monitoramento remoto de ativos industriais, um integrador substituiu uma antena interna por uma antena externa montada no telhado usando 10 m de RG58AU, reduzindo perdas por interferência interna e aumentando o RSSI do gateway em 6 dB, resultando em redução de retries e economia de dados. A instalação considerou aterramento e selagem dos conectores.
Caso 2: Em uma subestação elétrica, o cabo foi usado para levar antena 4G até ponto elevado, respeitando distância de segurança de equipamentos de alta tensão. Foram realizados testes de VSWR pré e pós-instalação seguindo métricas de IEC 60068 para vibração e choque, garantindo estabilidade do link sob condições operacionais.
Caso 3: Em ambiente com vibração e atmosfera corrosiva, o integrador optou por revestimento adicional e clipe de fixação inox; o cabo RG58AU foi protegido com braçadeira e luva termorretrátil selada, estendendo vida útil em mais de 2 anos comparado a uma instalação sem proteção.
Comparações técnicas: Cabo Extensão Antena RG58AU 10m versus produtos similares da ICP DAS e do mercado
Comparando RG58AU 10m com alternativas (ex.: LMR200, LMR400), o RG58AU oferece maior flexibilidade e custo menor, porém atenuação maior por metro. LMR400 tem perda significativamente menor em frequências altas e é preferível quando se busca máxima eficiência em links críticos ou em distâncias maiores. A decisão depende do trade-off entre custo, perda aceitável e facilidade de instalação.
Tabela comparativa rápida:
| Modelo | Atenuação @1 GHz (típica) | Flexibilidade | Custo relativo |
|---|---|---|---|
| RG58AU 10m | ~1.2 dB/m | Alta | Baixo |
| LMR200 10m | ~0.8 dB/m | Média | Médio |
| LMR400 10m | ~0.25 dB/m | Baixa | Alto |
Vantagens do RG58AU: custo, disponibilidade e facilidade de manuseio. Limitações: perda em frequências altas e menor robustez mecânica comparada a cabos de baixa perda. Escolha RG58AU quando comprimir custo e flexibilidade com distâncias curtas a médias.
Erros comuns: usar adaptadores desnecessários, curvar além do raio recomendado, não usar selantes em conexões externas. Evite apertar excessivamente conectores SMA e não negligencie aterramento do sistema RF.
FAQ técnico e resolução de problemas para o Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea)
P: O cabo funciona para 5 GHz? R: Ele pode transmitir em 5 GHz, porém a atenuação aumenta substancialmente; para aplicações em 5 GHz prefira cabos de baixa perda e conectores adequados. Sempre valide com VNA.
P: Como identificar se o problema é o cabo? R: Meça VSWR e potência em ambos os lados do cabo; diferença excessiva indica perda ou dano. Inspecione visualmente por amassados e conectores danificados.
P: Posso usar adaptador RP-SMA? R: Sim, mas cada adaptador adiciona perda e possível reflexão; prefira conexão direta sempre que possível.
Procedimento de troubleshooting: verificar continuidade de blindagem, medir VSWR, substituir por cabo conhecido bom para isolar falha e revisar adaptações e torque dos conectores.
Conclusão
O Cabo Extensão Antena RG58AU 10m (SMA macho → fêmea) é uma solução técnica madura para extensão de antenas em aplicações industriais, SCADA e IIoT onde custo, flexibilidade e compatibilidade SMA são determinantes. Para aplicações que exigem menor perda ou operação em faixas altas (ex.: 5 GHz), considere cabos de baixa perda como LMR400. Para aplicações que exigem essa robustez, a série Cabo Extensão Antena RG58AU 10m da ICP Das é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/comunicacao-de-dados/cabo-extensao-antena-rg58au-com-sma-macho-para-femea-de-10m.
Se tiver dúvidas específicas sobre seleção para um projeto, topologia SCADA ou procedimentos de teste, comente abaixo ou entre em contato técnico com a equipe da LRI/ICP Das. Consulte também nossos guias e artigos no blog técnico: https://blog.lri.com.br/ e explore outros acessórios e antenas industriais no catálogo.
