Introdução
O Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE é um cabo de comunicação e controle projetado para garantir interconexão robusta entre controladores e drives/servos Mitsubishi das séries J3, J4 e JE. Neste artigo técnico vamos abordar em detalhe a pinagem DB26, propriedades elétricas, blindagem, materiais e práticas de instalação que asseguram integridade de sinal em aplicações industriais e IIoT. Desde a primeira linha já destacamos a relevância para engenheiros de automação, integradores e equipes de manutenção que precisam de respostas práticas e normas técnicas aplicáveis.
A escolha correta deste cabo impacta diretamente a performance de malhas de controle de posição e torque, latência de comunicação e imunidade a interferências eletromagnéticas. Abordaremos conceitos relevantes como MTBF, EMI/EMC (IEC 61000 series), e requisitos de segurança e inflamabilidade (IEC 60332), além de recomendações para ambientes com ingressos de poeira e umidade (IEC 60529). O texto emprega vocabulário técnico e exemplos práticos para facilitar a integração com arquiteturas SCADA/IIoT e painéis industriais.
Leia este artigo como um guia técnico para especificação, compra, instalação e manutenção do cabo HD DB26 para servos Mitsubishi J3/J4/JE. Ao final encontrará CTAs para especificações de produto e links para conteúdos complementares no blog técnico da LRI/ICP. Para aprofundamento, indicamos também a referência técnica: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE: O que é o Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE?

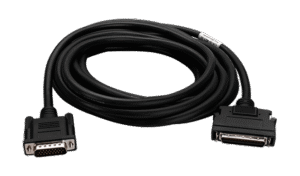

O Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE é um cabo com conector DB26 tipo "male" (26 pinos) desenvolvido para transmitir sinais analógicos, digitais e de controle entre o controlador (PLC, CNC, controlador de movimento) e o servo drive Mitsubishi J3/J4/JE. Seu propósito fundamental é manter integridade de sinais de posição e comando, com blindagem e pares trançados quando necessário para reduzir ruído. A compatibilidade elétrica e mecânica com os conectores de fábrica Mitsubishi torna-o adequado para retrofit e instalações OEM.
Este cabo é normalmente dimensionado para suportar sinais TTL/CMOS, linhas de encoder, sinais absoluto/relativo e linhas de alimentação auxiliares de baixo consumo, obedecendo aos limites de corrente e tensão do drive. A robustez mecânica (conectores metálicos, trava de retentor) e a blindagem contínua entre conector e condutores aumentam a confiabilidade em ambientes industriais sujeitos a vibração, óleo e alta EMI. Além disso, o cabo facilita diagnóstico in loco, pois a pinagem segue layout padrão DB26 para servos Mitsubishi.
Opte por este cabo quando o projeto exigir compatibilidade pin-to-pin com drives Mitsubishi J3/J4/JE, redução de falhas de comunicação por EMI, e uma solução pronta para instalação em painéis industriais ou cabeamento retrátil em células robóticas. Se houver requisitos especiais (temperaturas extremas, tração contínua, certificações contra fogo), verifique as especificações do produto e considere versões reforçadas ou com certificações adicionais.
Principais aplicações e setores atendidos pelo Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE
O cabo HD DB26 é amplamente usado em máquinas CNC, centros de usinagem, prensas servo, linhas de montagem automatizadas e células robóticas onde servos Mitsubishi J3/J4/JE controlam movimento de alta precisão. Nessas aplicações, a integridade do sinal de feedback (encoders, resolvers) e dos comandos de torque/velocidade é crítica para evitar perdas de qualidade e refugo. A blindagem e a construção mecânica do cabo contribuem para menor downtime e maior repetibilidade do processo.
Setores como manufatura automotiva, eletrônica (montagem SMD), embalagens, embalotadoras e utilities industriais (bombas controladas por servo) utilizam este cabo para integrar drives ao PLC/Controlador. Em ambientes IIoT e Indústria 4.0, o cabo participa como meio físico na cadeia de telemetria, provendo dados confiáveis para análise preditiva. A compatibilidade com protocolos seriais e sinais de encoder faz dele uma peça essencial em retrofit e modernização de painéis.
Além disso, integradores de sistemas e OEMs que buscam padronizar estoque para linhas que usam servos Mitsubishi encontram no HD DB26 um componente que reduz tempos de comissionamento. A padronização do cabeamento possibilita estimativas mais precisas de MTBF do sistema e facilita manutenção preventiva, considerando recomendações normativas e estratégias de inspeção.
Especificações técnicas Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE: Tabela de pinagem, materiais e dimensões
A seguir apresentamos as especificações técnicas essenciais para seleção e verificação do cabo. Estas informações cobrem pinagem DB26, materiais do condutor, blindagem, resistência DC e limites de operação térmica. Use-as como checklist de conformidade ao especificar o componente em um projeto industrial.
- Conector: DB26 male com carcaça metálica e parafusos de fixação.
- Condutores: Cobre estanhado (AWG 26/24 dependendo da função), pares trançados para sinais diferenciais e condutores individuais para alimentação auxiliar.
- Blindagem: Malha de cobre com folha aluminizada (drain wire), continuidade para carcaça.
- Temperatura de operação: tipicamente -20°C a +80°C (ver ficha técnica do produto).
- Comprimentos padrão: 0,5 m, 1 m, 2 m, 3 m (customização sob demanda).
Tabela técnica: pinagem, dimensões e propriedades elétricas
| Pino | Função típica | Condutor | Seção (AWG) | Continuidade/Resistência | Limite elétrico |
|---|---|---|---|---|---|
| 1 | Alimentação +5V auxiliar | Fio vermelho | AWG24 | <0,1 Ω/m | 5 VDC, 1 A |
| 2 | GND alimentação | Preto | AWG24 | <0,1 Ω/m | – |
| 3 | Sinal Encoder A | Par trançado | AWG26 | <0,2 Ω/m | TTL/RS422 |
| 4 | Sinal Encoder A- | Par trançado | AWG26 | <0,2 Ω/m | TTL/RS422 |
| … | … | … | … | … | … |
| 26 | Entrada digital | AWG26 | AWG26 | <0,2 Ω/m | 24 VDC até 10 mA |
Nota: a tabela acima é ilustrativa. Consulte a ficha técnica do fabricante para pinagem completa e valores exatos. A seção dos condutores e limites elétricos devem ser conferidos conforme a aplicação.
Certificações, conformidade e ambiente de operação Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE
Do ponto de vista normativo, cabos para uso industrial devem atender a requisitos de inflamabilidade (IEC 60332), EMC (IEC 61000-4-x para imunidade) e índices de proteção (IEC 60529 para especificação de ambientes IP se o conjunto possuir invólucro). Para aplicações em painéis hospitalares ou críticas, verifique normas específicas como IEC 60601-1; para eletrônica de consumo, IEC/EN 62368-1 pode ser referenciada em contextos de segurança elétrica. A conformidade com essas normas contribui para melhores índices de segurança e aceitação em projetos.
Quanto ao ambiente, o cabo HD DB26 é adequado para instalações internas em painéis e bandejas, com proteção contra óleo e partículas quando especificado com revestimento de PVC ou PUR. Para uso em rastros ou movimento contínuo (drag chains), recomenda-se versões com reforço mecânico e teste de fadiga dinâmico. Indique sempre o IP do conector e a faixa de temperatura na especificação do pedido.
Recomenda-se documentação de conformidade e relatórios de ensaios do fabricante para projetos que exijam certificação. Em projetos de utilities ou ambientes com requisitos regulatórios, mantenha registro de ensaios EMC e de inflamabilidade. Para dúvidas sobre compatibilidades, consulte a equipe técnica ou os artigos complementares no blog técnico da LRI/ICP, por exemplo: https://blog.lri.com.br/como-escolher-cabos-industriais e https://blog.lri.com.br/protecao-emc-e-aterramento.
Importância, benefícios e diferenciais do cabo HD DB26 Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE
A principal vantagem do Cabo HD DB26 é a confiabilidade de sinal em ambientes ruidosos. A combinação de pares trançados, malha e folha metálica reduz ruído diferencial e comum, melhorando a integridade dos sinais de encoder e comandos de servo. Isso traduz-se em menor jitter, melhor controle de posição e menor índice de erros de comunicação que impactam qualidade do processo.
Outro diferencial é a compatibilidade pin-to-pin com os conectores dos drives Mitsubishi J3/J4/JE, o que reduz riscos de falhas de mapeamento e acelera comissionamento. Além disso, versões com conector metálico reforçado e malha de drenagem facilitam o aterramento correto, crucial para mitigação de EMI conforme IEC 61000-4-5/4-6. Em comparação com cabos genéricos, a construção específica garante maior durabilidade mecânica (resistência à abrasão, flexão e torque).
Finalmente, o custo total de propriedade é reduzido por menor necessidade de retrabalho e por um MTBF superior quando o cabo é corretamente especificado. Investir em cabo homologado e com dados de ensaio otimiza disponibilidade em linhas de produção críticas e reduz custos com paradas inesperadas e diagnósticos.
Guia prático do Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE: Como instalar, configurar e testar passo a passo
Este guia prático descreve um fluxo típico de instalação: preparação, fiação, testes e validação final. Priorize sempre segurança elétrica e conformidade com normas aplicáveis (ex.: desligamento e bloqueio de energia antes de manipular cabos). Utilize EPI e ferramentas isoladas conforme protocolos da planta.
Durante a instalação, mantenha o cabo distante de fontes de alta potência (motores, cabos de alimentação) e, quando necessário, cruze cabos de dados em ângulo reto com cabos de força. Garantir continuidade de blindagem através de pontos de aterramento reduz problemas de EMI. Certifique-se do torque dos parafusos do conector e da integridade dos contatos antes de energizar o sistema.
Após a instalação física, execute procedimentos de verificação com multímetro e osciloscópio para checar continuidade, resistência e qualidade do sinal. Determine parâmetros de comunicação no controlador (baud rate, paridade) e realize testes com carga real para validar comportamento dinâmico do servo. Registre resultados para histórico de comissionamento.
Preparação: checagens antes da instalação
Antes de instalar, valide a compatibilidade de pinagem com o drive e o controlador lendo o manual Mitsubishi J3/J4/JE. Verifique comprimentos necessários, pontos de fixação e necessidade de curvatura mínima. Confirme também a versão do cabo (padrão ou reforçado para drag chains) conforme aplicação.
Inspecione o cabo visualmente para ausência de cortes, dobra excessiva e desgaste na malha. Confira que o conector DB26 male possui trava e que os parafusos ou porcas estão funcionais. Separe ferramentas: multímetro, alicates de crimpagem, chaves dinamométricas e materiais para aterramento (braçadeiras e terminais).
Realize procedimentos de segurança: bloqueio de energia, sinalização de área e uso de EPI. Tenha à mão a ficha técnica do cabo e o diagrama de pinagem do servo drive. Caso haja dúvidas, consulte o suporte técnico do fornecedor.
Passo a passo de fiação e pinagem (mapa de pinos e conexões)
- Desenergize o sistema e confirme ausência de tensão com multímetro.
- Posicione o cabo no caminho definido, evitando tensões mecânicas e pontos de esmagamento.
- Faça a conexão do DB26 male ao conector fêmea do drive, garantindo alinhamento da guia e aperto dos parafusos conforme torque recomendado.
A blindagem deve ser aterrada em um único ponto próximo ao painel de controle para evitar loops de terra. Para sinais diferenciais (RS-422/RS-485) utilize pares trançados identificados e mantenha impedância constante. Para linhas de alimentação auxiliar observe polaridade e limite de corrente.
Finalize com fixação mecânica (abraçadeiras e passadores) e proteção em pontos de transição. Anote a pinagem mapeada no projeto e atualize documentação do painel para futuras manutenções.
Testes de funcionamento e diagnóstico pós-instalação
Realize testes estáticos de continuidade e resistência de isolamento com multímetro. Em seguida, utilize osciloscópio para inspecionar formas de onda nos sinais A/B/Z do encoder e verificar integridade de nível lógico e ausência de ruído. Compare com níveis esperados pelo drive.
Execute um teste funcional com o servo em modo manual e em velocidade reduzida, monitorando respostas e logs de erro do drive (torque limit, alarmas de comunicação). Utilize ferramentas de diagnóstico do fabricante para checar CRC/frames em comunicações seriais. Em caso de falha, verifique aterramento e continuidade da blindagem.
Documente erros e ações corretivas e faça um checklist final para liberação. Arquive os registros de teste e as medições para referência em futuras manutenções e análises de MTBF.
Manutenção preventiva e recomendações de vida útil
Implemente um cronograma de inspeção visual trimestral em ambientes severos e semestral em ambientes controlados. Verifique integridade da malha, isolação, conectores e sinais de abrasão ou corrosão nos contatos. Substitua cabos com sinais de dano mesmo que a função aparente estar preservada.
Registre horas de operação e eventos (dobras excessivas, movimentos em drag chain) para estimar vida útil e planejar substituições pré-emptivas. Em instalações com movimento contínuo, prefira cabos testados para aplicações dinâmicas com dados de ciclos de flexão.
Mantenha estoque de sobressalentes e padronize procedimentos de troca para reduzir tempo de parada. Treine equipes em boas práticas de manuseio para preservar MTBF e integridade do sistema.
Integração com sistemas SCADA e plataformas IIoT usando Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE
O cabo HD DB26 é o elo físico entre o drive e os controladores que alimentam dados para SCADA e plataformas IIoT. Para garantir dados confiáveis, o mapeamento de sinais do DB26 para entradas do PLC e coletores IIoT deve ser feito considerando filtros de sinal, taxonomia de tags e latência aceitável. Em arquiteturas modernas, esses dados alimentam dashboards, analytics e algoritmos de manutenção preditiva.
Em projetos IIoT, recomenda-se que a camada física (cabos e conectores) seja tratada com a mesma atenção que a camada de software: identificação clara dos pontos de dados, documentação de pinagem e rotinas de validação automáticas. A integridade física com blindagem e aterramento contribui à segurança dos dados e redução de perda de pacotes sobre interfaces seriais ou conversores seriais/ethernet.
Além disso, a manutenção de logs de evento do drive e do PLC combinados com medições de qualidade de sinal possibilita análises de causa raiz em problemas intermitentes. Integre esses dados ao sistema SCADA para enviar alertas quando variáveis relacionadas a comunicação (retries, erros de CRC) excederem limiares predefinidos.
Configuração de portas, drivers e mapeamento de sinais para SCADA/IIoT
Ao configurar portas seriais no PLC ou em gateways IIoT, ajuste parâmetros como baud rate, paridade, bits de parada e timeout para corresponder ao drive. Mapeie sinais digitais e analógicos do DB26 para tags SCADA com nomenclatura padronizada, por exemplo: DRIVE1_ENCODER_A, DRIVE1_ALARMS.
Utilize drivers e protocols suportados (p.ex. MELSEC, Modbus RTU via conversores) e valide pacotes com um analisador de protocolo. Em redes industriais, recomenda-se segmentar tráfego operacional e de telemetria para reduzir latência crítica em laços de controle fechados.
Documente a topologia e mantenha backups de configuração do PLC/gateway. Para sistemas IIoT, encripte caminhos de dados sensíveis e use VLANs para isolar tráfego de controle de tráfego de monitoramento.
Boas práticas para latência, segurança e integridade de dados em ambientes IIoT
Minimize comprimentos excessivos de cabo e evite múltiplos emendas que possam introduzir reflexões e perda de sinal. Para comunicações críticas, utilize repetidores ou conversores de sinal com isolamento galvânico quando necessário. Monitore latência e jitter, que impactam diretamente loops de controle de alta velocidade.
Implemente medidas de segurança como autenticação de dispositivos, uso de TLS/VPN em gateways IIoT e segregação de rede para reduzir risco de ataque. Proteções físicas contra acesso não autorizado no painel também são essenciais. Mantenha firmware do gateway e do PLC atualizado e registros de configuração versionados.
Adote sistemas de alarme que combinam métricas de qualidade de sinal (ERROS CRC, framing) com métricas de processo para acionar manutenção preventiva antes que ocorra falha funcional.
Exemplos práticos de uso do Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE em linhas de produção e robótica
Caso 1: Retrofit de uma linha de usinagem com servos J4 — substituição do cabeamento por cabos HD DB26 reduziu falhas intermitentes causadas por EMI. Resultado: aumento de disponibilidade e redução de chamadas de manutenção corretiva. O uso de cabos padronizados facilitou a troca de unidades e padronizou estoque.
Caso 2: Célula robótica integrada a PLC e SCADA — o cabo HD DB26 foi utilizado para transmitir sinais de encoder e alarmes entre o servo e o controlador central. A blindagem reforçada evitou ruídos durante ciclos rápidos, aumentando precisão de posicionamento e diminuindo retrabalho em processos de montagem fina.
Caso 3: OEM de máquinas de embalagem — padronização do cabo DB26 em todas as máquinas permitiu otimização logística e diminuição do tempo de comissionamento. A documentação consistente da pinagem acelerou integração com sistemas de supervisão e gateways IIoT.
Para aplicações que exigem essa robustez, a série Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE é a solução ideal. Confira as especificações completas e opções de comprimento na página de produto: https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-male-p-mitsubishi-servo-j3j4je. Para outros acessórios e cabos relacionados, veja também: https://www.blog.lri.com.br/produtos/cabo-hd-db26.
Comparação técnica com produtos similares da ICP DAS e alternativas do mercado Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE
Ao comparar com outros cabos DB26 genéricos, o HD DB26 para Mitsubishi destaca-se pela pinagem padronizada, blindagem reforçada e opções de revestimento industrial (PUR/PVC). Produtos concorrentes podem economizar no custo inicial, porém carecem de malha contínua ou drain wire dimensionado para aterramento eficiente, resultando em maior incidência de erros de comunicação.
A ICP DAS e parceiros oferecem alternativas com diferenças em pares trançados, bitola e conectores com travas reforçadas. Comparar parâmetros como resistência DC por metro, capacitância por metro (impacta sinais de alta frequência) e teste de fadiga dinâmica (ciclos de flexão) é crucial para seleção técnica. Avalie também certificações e relatórios de ensaio EMC e inflamabilidade.
Critérios de compra devem ponderar ambiente (fixo vs. movimento), frequência de ciclos, necessidade de resistência a óleo/abrasão e requisitos de comunicação (RS-422/RS-485/TTL). Para projetos críticos, prefira cabos com histórico comprovado e suporte técnico do fornecedor.
Diferenças chave e critérios de escolha técnica
- Blindagem: malha + folha com drain wire versus apenas malha — impacta EMI.
- Seção dos condutores (AWG): maior seção reduz resistência e queda de tensão.
- Flexibilidade: cabos para drag chain possuem construção específica.
- Certificações: IEC 60332, IEC 61000, IP rating.
Escolha com base no ambiente de operação, ciclos mecânicos, criticidade do controle e compatibilidade elétrica. Para aplicações industriais exigentes, priorize robustez e documentação técnica.
Erros comuns na seleção e instalação e como evitá-los
Erros recorrentes incluem: uso de cabo sem blindagem em ambientes ruidosos, aterramento em múltiplos pontos gerando loops de terra, e cruzamento prolongado com cabos de força. Evite esses problemas seguindo práticas de aterramento único e separação física entre cabos de potência e dados.
Outro erro é ignorar a curvatura mínima do cabo, causando fadiga precoce em drag chains. Se necessário, escolha variantes com teste de ciclos. Falhas de pinagem e torques inadequados nos conectores também são causas frequentes de falhas; utilize torque recomendado e checklist de aperto.
Proceda com verificação pós-instalação (continuidade, formas de onda, testes funcionais) e mantenha documentação clara para reduzir tempo de diagnóstico. Treinamento da equipe é fundamental para evitar estas falhas.
Perspectivas futuras e aplicações estratégicas do Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE
Com a evolução da Indústria 4.0 e maior adoção de servos de alta performance, a demanda por cabos que suportem maior taxa de atualização e baixa latência tende a crescer. A integração com sensores embarcados e análises preditivas aumenta a necessidade de mídia física confiável que não introduza ruído nem perda de dados. Isso coloca o cabo HD DB26 como componente estratégico em upgrades de plantas industriais.
A tendência também aponta para versões com melhor capacidade de transmissão diferencial, materiais com maior resistência química e opções com condutores de cobre com melhor tratamento superficial para reduzir oxidação. Além disso, espera-se maior oferta de cabos testados para drag chains e com certificações estendidas para mercados regulados.
Engenharia de produto e equipes de automação devem considerar estes pontos ao planejar retrofits e novos projetos, priorizando padronização e suporte técnico para assegurar compatibilidade futura. Manter conversas com fornecedores sobre roadmaps de produto e disponibilidade de variantes é recomendável para decisões estratégicas de longo prazo.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Conclusão
O Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE é uma solução técnica sólida para integrações com servos Mitsubishi J3/J4/JE, oferecendo blindagem, compatibilidade pin-to-pin e opções de construção para ambientes industriais. Sua especificação correta reduz falhas de comunicação, aumenta MTBF e facilita integração com SCADA/IIoT. Para aplicações que exigem essa robustez, a série Cabo HD DB26 male p/ Mitsubishi Servo J3J4JE da ICP DAS é a solução ideal. Confira as especificações e solicite orçamento em: https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-male-p-mitsubishi-servo-j3j4je.
Se você ficou com dúvidas técnicas ou quer compartilhar um caso de uso, comente abaixo ou entre em contato com nossos especialistas. Incentivamos perguntas detalhadas (ex.: versão do servo, ambiente de instalação, topologia de rede) — responderemos com orientações práticas e cálculos quando necessário. Para mais conteúdos e guias técnicos relacionados, visite o blog: https://blog.lri.com.br/ e explore nossos artigos e produtos: https://www.blog.lri.com.br/produtos/cabo-hd-db26.
