Caixa Plástica Parede Externa 2.8 Branca — Especificações

Introdução

O que é a Caixa Plástica de Parede Externa 2-8?

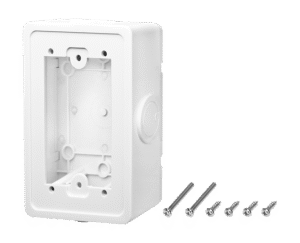

A Caixa Plástica de Parede Externa 2-8 — ICP DAS é um enclosure projetado para alojar módulos eletrônicos e sensores em ambientes externos. Destina-se a engenheiros de automação, integradores de sistemas e equipes de manutenção que exigem proteção mecânica e ambiental. Sua função principal é proteger eletrônica sensível contra poeira, chuva e radiação UV, mantendo acessibilidade para manutenção.

A caixa atende aplicações de aquisição de dados, RTUs, gateways IIoT e instrumentação em campo. O design prioriza montagem em parede, passagem de cabos e compatibilidade com placas e bornes modulares. Em projetos industriais e utilities funciona como ponto de transição entre sensores de campo e sistemas SCADA.

Tecnicamente, a 2-8 equilibra custo e robustez com materiais plásticos de engenharia, vedação para IP elevado e opções de acessórios. Em comparação com caixas metálicas, oferece isolamento elétrico e resistência à corrosão, com menor peso. A escolha adequada impacta diretamente MTBF e disponibilidade do sistema.

Resumo técnico inicial e contexto de aplicação

A caixa é tipicamente fabricada em ABS ou policarbonato com tratamento UV, com grau de proteção projetado para IP65/IP66 (estimado conforme modelo). Suporta faixas de temperatura operacionais industriais, normalmente entre -20 °C e +60 °C, permitindo instalação em faixas climáticas diversas. Peso e dimensões variam conforme modelo, sendo críticos na seleção para montagem e transporte.

Do ponto de vista de aquisição de dados, a caixa comporta módulos I/O, fontes de alimentação compactas e conectividade de rede (ethernet, serial). Deve ser especificada considerando dissipação térmica da eletrônica interna e necessidade de ventilação passiva ou filtros. Normas como IEC/EN 62368-1 (segurança de equipamentos de áudio/IT) e diretrizes RoHS/CE são relevantes para componentes instalados.

Em termos de confiabilidade, a escolha correta da caixa reduz riscos de falhas por infiltração e corrosão, impactando diretamente o ciclo de manutenção e OPEX. Conceitos como MTBF e PPM são influenciados por ambiente e vedação do enclosure. Analogamente, pensar na caixa como o "corpo" que protege os órgãos eletrônicos ajuda a priorizar requisitos de projeto.

Principais aplicações e setores atendidos para Caixa Plástica de Parede Externa 2-8

Aplicações industriais críticas (automação, utilidades, energia)

Em plantas industriais, a caixa serve para abrigar sensores de processo, módulos de I/O e pequenos PLCs junto à linha de produção. Atende requisitos de proteção contra sprays e partículas, essenciais em utilidades e tratamento de água. Em subestações e painéis de distribuição, protege RTUs e conversores de sinal em locais externos ou semi-abrigados.

No setor de energia, é usada para proteger instrumentação de medição e telemetria, assegurando continuidade de dados para SCADA. A caixa deve ser especificada com base em IP, resistência UV e compatibilidade com aterramento das comunicações. Para sistemas críticos, recomenda-se validar a compatibilidade com normas aplicáveis do setor elétrico.

Em aplicações de utilities, reduzir tempo de manutenção e facilitar trocas modulares de equipamentos aumenta disponibilidade. A solução ideal minimiza a necessidade de gabinetes metálicos complexos e oferece isolamento galvânico natural para sinais sensíveis. Desta forma, contribui para um sistema PUE e OPEX mais controlado.

Aplicações em infraestrutura, telecom e ambientes externos urbanos

Em telecomunicações, a Caixa 2-8 abriga equipamentos de telessinalização, repetidores ou conversores de mídia próximos à infraestrutura urbana. Sua leveza e isolamento elétrico favorecem instalações em postes e fachadas. Resiliência à radiação UV e selagem contra infiltração são cruciais para evitar degradação precoce.

Para monitoramento urbano (qualidade do ar, ruído, iluminação pública), a caixa facilita a implantação de estações distribuídas com sensores ambientais e comunicação 4G/LoRa. A estética branca e acabamento atóxico ajudam em ambientes públicos. Também é uma solução econômica para pequenas redes de sensoriamento urbano da Indústria 4.0.

Em ambientes costeiros, atenção especial deve ser dada à resistência à corrosão e vedação contra salinidade. Nesses casos, materiais específicos e selos adicionais podem ser recomendados. A seleção de acessórios como entradas de cabo e prensa-cabo com classificação adequada é mandatória.

Ambientes comerciais, prediais e aplicações residenciais

Em prédios comerciais, a caixa pode proteger módulos de controle para HVAC, automação predial e pontos de medição local. Facilita implementação de gateways IIoT em fachadas e áreas técnicas sem necessidade de gabinetes metálicos onerosos. A instalação simplificada reduz tempo de comissionamento e custos.

Em residências e pequenas instalações, é útil para concentrar sensores e interfaces, como medidores remotos e controladores de bombas. A proteção contra intempéries garante operação confiável em dispositivos expostos. Para aplicações residenciais, considerações estéticas e tamanhos compactos são vantagens importantes.

Para espaços comerciais sensíveis, recomenda-se checar compatibilidade com normas de segurança elétrica locais e requisitos de proteção contra manipulação indevida. A opção por fechaduras ou lacres pode ser necessária para evitar acesso não autorizado a equipamentos. Esses controles físicos complementam práticas de segurança cibernética.

Especificações técnicas e tabela resumida (caixa plástica externa, caixa para aquisição de dados)

Tabela de especificações técnicas (modelo pronto para preenchimento)

Abaixo segue uma tabela modelo com atributos essenciais para referência rápida e verificação no datasheet do fabricante. Recomenda-se confirmar todos os valores no documento oficial antes da compra e instalação. Valores entre colchetes indicam estimativas típicas para este tipo de caixa.

A tabela serve como checklist na especificação técnica do projeto. Itens críticos incluem IP, material e limitações químicas, pois afetam vida útil e manutenção. Use estas linhas para comparar modelos e validar conformidade com normas setoriais.

Recomenda-se registrar MTBF estimado dos equipamentos internos e validar dissipação térmica com os dados reais de potência. Conceitos como PFC aplicam-se a fontes internas e devem ser considerados quando houver fontes de alimentação dentro do enclosure. Consulte sempre datasheets de componentes e normas aplicáveis.

Importância, benefícios e diferenciais do produto Caixa Plástica de Parede Externa 2-8

Benefícios operacionais imediatos

A adoção da 2-8 reduz tempo de instalação e necessidades de infraestrutura pesada, oferecendo montagem direta em parede. Protege equipamentos contra danos por intempéries, reduzindo falhas por infiltração e corrosão. A modularidade permite trocas rápidas de módulos, diminuindo MTTR e custos de manutenção.

Em projetos IIoT, a caixa facilita padronização de pontos de coleta, simplificando cabeamento e roteamento para gateways. O isolamento elétrico do plástico minimiza loops de terra e problemas de interferência eletromagnética em muitos cenários. Menor massa e custo contribuem para um ROI positivo em projetos de larga escala.

Operacionalmente, a caixa oferece opções de organização interna que suportam cabeamento estruturado e etiquetagem, reduzindo tempo de diagnose. A compatibilidade com prensa-cabos e selos facilita manutenção sem comprometer IP. Esses benefícios agregam valor em contratos de manutenção e SLA.

Diferenciais de projeto e materiais

Materiais como ABS com tratamento UV e formulações resistentes a impactos aumentam longevidade. Projetos com reforços internos e flanges de montagem otimizam resistência mecânica e distribuição de tensão. Versões com juntas de silicone ou EPDM garantem vedação consistente e fácil reposição.

Design inteligente inclui suportes para PCBs padronizados, áreas de fixação para DIN rails e opções de abertura frontal para fácil acesso. A escolha de cor branca reflete radiação solar, reduzindo temperatura interna por irradiação. Opções de ventilação passiva e filtros IP conservam proteção sem comprometer dissipação.

Os diferenciais também incluem facilidade de customização para furos de conectores, painéis frontais e inserções de display. Isso reduz necessidade de usinagem no campo e mantém integridade estrutural. A possibilidade de integração com acessórios ICP DAS amplia compatibilidade com portfólios de aquisição de dados.

ROI e impacto na confiabilidade do sistema

A redução de falhas por infiltração e exposição ambiental aumenta MTBF dos módulos internos, elevando disponibilidade do sistema. Menores intervenções de campo reduzem OPEX e riscos operacionais, especialmente em locais remotos. Investimento inicial em uma caixa adequada tem retorno via redução de chamadas de manutenção.

Quantificar impacto: cada evento de falha evitado pode representar horas-homem e paradas de processo economizadas, multiplicando-se em sistemas críticos. A adoção de caixas padronizadas também reduz custos de estoque e logística. Em contratos de utilities, isso se traduz em melhores métricas de SLA e conformidade regulatória.

Ao comparar custos totais, considerar ciclo de vida completo: aquisição, instalação, manutenção e descarte. Materiais recicláveis e conformidade RoHS também influenciam custo e impacto ambiental. Esses fatores juntos fortalecem o business case para especificar enclosures adequados desde projeto.

Guia prático de seleção, instalação e uso (Como fazer / usar?)

Critérios para seleção correta da caixa

Verifique primeiro o grau de proteção IP necessário para o ambiente (ex.: IP65 para proteção contra jatos de água). Dimensione segundo a geometria e conectividade dos dispositivos internos, deixando folga para ventilação. Considere compatibilidade com prensa-cabos e entradas de fibra/ethernet, incluindo blindagem.

Avalie materiais quanto a resistência UV, impactos e exposição química, especialmente em ambientes agrícolas ou industriais. Cheque requisitos de montagem (tipo de parede, resistência estrutural, altura). Considere também exigências normativas do cliente e certificações necessárias.

Documente dissipação térmica total dos componentes e avalie se ventilação passiva é suficiente ou se é preciso soluções com dissipadores. Verifique necessidade de blindagem eletromagnética ou plano de aterramento para sinais sensíveis. Inclua margem para crescimento (slots para I/O extra).

Preparação antes da instalação (checklist)

Checklist rápido: confirmar dimensões, IP, prensa-cabos adequados e ferragens de montagem. Verificar ferramentas: brocas, chaves, selante de silicone compatível, prensa-cabos e multímetro. Conferir compatibilidade das interfaces (RJ45, M12, PG glands) e testar selos antes da instalação.

Assegure-se de ter buchas e parafusos adequados ao tipo de parede (concreto, alvenaria, Aço). Prepare cabos com comprimento suficiente e etiquetas de identificação para facilitar comissionamento. Tenha EPI para trabalho em altura e siga normas de segurança do trabalho locais.

Antes de fechar a caixa, execute teste funcional dos módulos e registre tensões, comunicações e temperatura para baseline. Aplique selantes e valide torque correto em parafusos de fixação para garantir estanqueidade. Documente fotos e diagramas elétricos para manutenção futura.

Passo a passo de instalação na parede (procedimento)

Marque a posição dos furos usando gabarito da caixa e escareie conforme substrato. Perfure e instale buchas apropriadas ao tipo de parede; posicione a caixa e fixe com parafusos. Aplique fita de vedação ou selante em interfaces de montagem quando necessário para garantir estanqueidade.

Instale prensa-cabos e passe cabos, garantindo folga interna para conexão e movimento. Monte placas ou trilhos DIN internos e fixe módulos eletrônicos com espaçamento conforme dissipação térmica. Faça aterramento local quando aplicável, seguindo boas práticas e normas de segurança elétrica.

Realize testes de estanqueidade (spray/névoa) e ensaie cenários de falha para confirmar resistência. Registre medições elétricas e comunicações após instalação e antes de operação. Finalmente, aplique identificação externa e instruções de manutenção visível.

Boas práticas de aterramento, vedação e ventilação

Aterramento deve ser contínuo e dimensionado conforme norma local; use pino de aterramento dedicado se houver equipamentos sensíveis. Evite aterramento por suportes metálicos isolados; prefira trilho ou pino interno conectado à malha do site. Documente resistências de terra medidas.

Para vedação, utilize juntas EPDM e selantes silicone compatíveis com material da caixa; verifique compatibilidade química. Prensa-cabos devem ter classificação IP compatível e serem apertados conforme torque recomendado. Evite cortes bruscos na flange que comprometam vedação.

Ventilação passiva com filtros drenantes é preferível a ventilação ativa em ambientes com poeira agressiva. Se usar ventilação ativa, implemente filtros e monitore ingressos de água. Monitore temperatura interna com termômetro em estação de comissionamento.

Rotina de inspeção e manutenção preventiva

Inspeção visual trimestral em ambientes severos e semestral em ambientes controlados é recomendada. Verifique juntas, prensa-cabos, sinais de UV, raciocínio de fissuras e desgaste. Teste conexões mecânicas e reaplique selantes conforme necessidade.

Registre logs de manutenção com fecha, resultado de testes elétricos e fotos. Substitua juntas e prensa-cabos em ciclos predefinidos (ex.: 3–5 anos) dependendo do ambiente. Em instalações críticas, realize auditoria anual completa com verificação de IP e integridade estrutural.

Estabeleça SLA de resposta para falhas e procedimento de contingência, incluindo substituição temporária de módulos. A manutenção preventiva reduz MTTR e evita falhas catastróficas que afetam disponibilidade.

Integração com sistemas SCADA/IIoT e caixa plástica externa, caixa para aquisição de dados

Arquitetura típica de integração (sensores → I/O → caixa → gateway SCADA)

Arquitetura típica inicia-se com sensores de campo conectados a entradas I/O, alojadas dentro da caixa de parede. A caixa organiza fiação, proteção, e facilita conexão a um gateway ou RTU que encaminha dados ao SCADA. O enclosure atua como nó físico que garante integridade elétrica e ambiental dos equipamentos.

Em projetos IIoT, gateways incluem protocolos Modbus, MQTT e OPC-UA; a caixa deve permitir fácil acesso para antenas e cabos. Organize malha de aterramento e separação de sinais analógicos e digitais para reduzir ruído. Documente endereçamento lógico ligado à localização física da caixa para gestão de ativos.

Para alta disponibilidade, considere redundância de comunicação (LTE + Ethernet) e paths de energia (UPS compacto). A caixa deve acomodar fontes de alimentação redundantes e fusíveis de proteção. Planeje monitoramento remoto de integridade do enclosure (sensores de umidade/temperatura).

Conectividade, cabeamento e preparação para gateways/RTUs

Use prensa-cabos certificados para o tipo de cabo e conexões blindadas quando necessário. Separe cabos de potência e sinal para evitar interferência; mantenha curvas de rádio e evita dobras. Avalie necessidade de blindagem adicional e filtros de linha para sinais sensíveis.

Configure espaço interno para acomodar antenas 3G/4G/LoRa sem bloquear radiação com estruturas metálicas. Reserve área para rotas de cabo com folga e fixações que evitem tensão mecânica nos conectores. Padronize cores de cabos e terminais para facilitar manutenção.

Inclua documentação de pinout e esquema elétrico dentro da tampa, em plástico laminação resistente. Use etiquetagem QR-code para associar a caixa a documentação digital e histórico de manutenção no CMMS. Esses cuidados reduzem tempo de intervenção e erros humanos.

Boas práticas de segurança cibernética física e elétrica

Controle acesso físico com fechaduras, lacres e identificação. Isolar portas de serviço e utilizar tampas com sensores de abertura pode integrar-se ao sistema de segurança. Proteja conexões de rede fisicamente e aplique boas práticas de segmentação de rede.

Elimine portas desnecessárias e controle configurações embarcadas de dispositivos IoT (senhas, atualizações). Aterramento e proteção contra surto mitigam riscos de avarias por descargas. Realize políticas de atualização de firmware e gerenciamento de certificados.

Documente planos de resposta a incidentes incluindo perda de comunicação ou violação física. Integrar logs locais com SIEM corporativo aumenta visibilidade. Esse conjunto de medidas protege ativos contra falhas e ataques.

Exemplo de diagrama de instalação para sistemas IIoT

Diagrama conceitual: sensores → cabeamento → caixa 2-8 (I/O + PSU) → gateway 4G/Ethernet → Nuvem/SCADA. Dentro da caixa, separar zonas de potência e sinal, com fusíveis e supressores. Utilizar prensa-cabos na base e antena externa conforme necessidade.

Inclua sensores de ambiente dentro da caixa (umidade/temperatura) para monitorar condições internas. Use alimentação redundante e fusíveis claramente rotulados. O diagrama deve acompanhar lista de materiais e referências de peças para rápida substituição.

Para projetos replicáveis, padronize o layout interno e lista de peças (BOM). Isso permite escalabilidade e reduz tempo de projeto por ponto. Use este modelo para validar custos e prazos de implantação em campo.

Exemplos práticos de uso — casos reais e estudos rápidos

Caso 1: Monitoramento ambiental em área externa

Projeto: estação de qualidade do ar com sensores de PM, CO2 e temperatura montados em poste. A Caixa 2-8 abriga a placa de aquisição, conversor 4-20mA e modem 4G. Prensa-cabos IP65 garantem estanqueidade e manutenção simples.

Implementação: fixar caixa no poste, instalar antena externa e passar cabos até sensores. Alimentação via painel local com proteções. Monitorar temperatura interna e programar alarmes de umidade.

Resultado: dados confiáveis com baixa manutenção, economia em gabinetes maiores e rápida replicabilidade. Para aplicações que exigem essa robustez, a série Caixa Plástica de Parede Externa 2-8 da ICP Das é a solução ideal. Confira as especificações em: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-de-parede-externa-2-8-branca

Caso 2: Proteção de módulos de aquisição de dados em subestações remotas

Em subestações remotas, a caixa protege um RTU e conversor óptico contra tempo severo. A instalação exige vedação reforçada, proteção contra surtos e aterramento local. Componentes internos incluem UPS compacto e fusíveis de redundância.

Procedimento: montagem em estrutura com fácil acesso para técnicos e monitoramento remoto da integridade. A caixa permitiu reduzir visitas de manutenção preventiva em 40% após um ano. Integrei documentação técnica ao CMMS para histórico.

Resultado: aumento de disponibilidade e redução de custos operacionais. Interessado em soluções para subestações? Veja materiais técnicos relacionados no blog: https://blog.lri.com.br/guia-de-instalacao-caixas

Caso 3: Aplicação em redes de telessinalização e pequenas telecoms

Para redes locais de telessinalização, a caixa abriga conversores de mídia, fontes e pequenos switchs. A proteção IP elevada garante operação durante eventos climáticos adversos. Montagem em postes ou paredes externas facilita cobertura de sinal.

Instalação inclui aterramento do switch e uso de prensa-cabos blindados para pares de fibra. Otimizar o layout interno reduz interferência e facilita manutenção. Uso de módulos hot-swap aumentou disponibilidade.

O projeto resultou em menor latência e alta confiabilidade de sinais críticos. Para integração com equipamentos ICP DAS, consulte nossos guias técnicos: https://blog.lri.com.br/integracao-scada

Comparação técnica com produtos similares da ICP DAS e erros comuns

Matriz comparativa (modelo vs. modelo) — quando escolher cada um

Compare por IP, dimensões internas, material e acessórios disponíveis. Modelos menores servem para sensores pontuais; modelos maiores para RTUs e fontes. Escolha com base em dissipação térmica e espaço para conexões.

Considere versões com tratamento UV e NEMA 4X para ambientes corrosivos. Avalie custo total incluindo acessórios e montagem. Matriz deve incluir critérios de customização para ajustes em campo.

Padronize seleção para reduzir SKUs e facilicar manutenção. Use planilha de decisão com peso para cada critério (IP, custo, tamanho, acessórios).

Erros comuns de projeto e instalação (e como evitá-los)

Erro 1: subdimensionar espaço interno — sempre deixar folga para cabos e futuros upgrades. Solução: use tabela de dimensões e adote margem de 20–30%.
Erro 2: ignorar dissipação térmica — validação com dados de potência é obrigatória. Solução: calcule temperatura interna e adicione ventilação se necessário.
Erro 3: escolha incorreta de prensa-cabos — pode comprometer IP. Solução: especificar prensa-cabos certificados para o tipo de cabo.

Outros erros incluem falta de plano de aterramento e documentação insuficiente. Mitigue com checklists e revisões de projeto. Treine equipes de campo para inspeções periódicas.

Detalhes técnicos críticos a verificar no datasheet

Verifique espessura da parede, tipo de junta, tolerância térmica e limites de carga de montagem. Confirme compatibilidade com selantes e resistência UV. Cheque certificações e testes de laboratório (spray, UV, impacto).

Confirme dimensionalmente espaços para antenas e conectores, além de opções de fixação interna. Valide limites de carga mecânica para evitar deformações. Consulte notas de aplicação do fabricante.

Pequenos detalhes muitas vezes causam retrabalho e custos extras. Uma revisão técnica completa evita surpresas durante comissionamento e acelera entrega de projetos.

Conclusão

Resumo executivo dos benefícios e recomendações finais

A Caixa Plástica de Parede Externa 2-8 — ICP DAS oferece solução equilibrada entre proteção, custo e facilidade de instalação para aplicações de aquisição de dados e IIoT. Seus diferenciais incluem resistência UV, vedação IP e opções de montagem modular. Selecioná-la corretamente aumenta MTBF e reduz OPEX em projetos industriais e urbanos.

Recomenda-se avaliar IP adequado, compatibilidade de prensa-cabos, dissipação térmica e necessidades de aterramento antes da especificação. Padronizar layout interno e BOM por tipo de aplicação facilita manutenção e escalabilidade. Para aplicações que exigem essa robustez, a série Caixa Plástica de Parede Externa 2-8 da ICP Das é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-de-parede-externa-2-8-branca

CTA direto: Entre em contato / Solicite cotação / Peça especificações

Para amostras, suporte técnico e cotações, entre em contato com a equipe comercial da LRI/ICP. Acesse também o catálogo de produtos e guias de aplicação no blog e solicite assistências customizadas. Para projetos de maior escala, peça avaliação de engenharia para garantir conformidade normativa e desempenho.

Convido você a comentar dúvidas técnicas, compartilhar experiências de campo e solicitar exemplos de layouts internos. Sua interação ajuda a aperfeiçoar guias práticos e materiais futuros.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo: Tem uma dúvida específica sobre dimensões, IP ou integração com seu RTU? Comente abaixo ou solicite suporte técnico.
