Como Funciona um Conversor DC/DC tipo Boost

Funcionamento e Aplicações

Um conversor DC/DC tipo Boost é um dispositivo eletrônico utilizado para aumentar a tensão de um circuito elétrico. Ele é amplamente utilizado em aplicações que requerem uma tensão maior do que a disponível na fonte de energia. O conversor Boost realiza essa elevação de tensão de forma eficiente, tornando-se uma opção viável em diversas áreas, desde eletrônica industrial até aplicações automotivas.

Neste artigo, vamos explorar em detalhes como funciona um conversor DC/DC tipo Boost, seus componentes essenciais, o processo de conversão de tensão, as vantagens e aplicações desse tipo de conversor, bem como suas limitações e desafios. Também serão apresentadas algumas considerações importantes ao utilizar um conversor Boost.

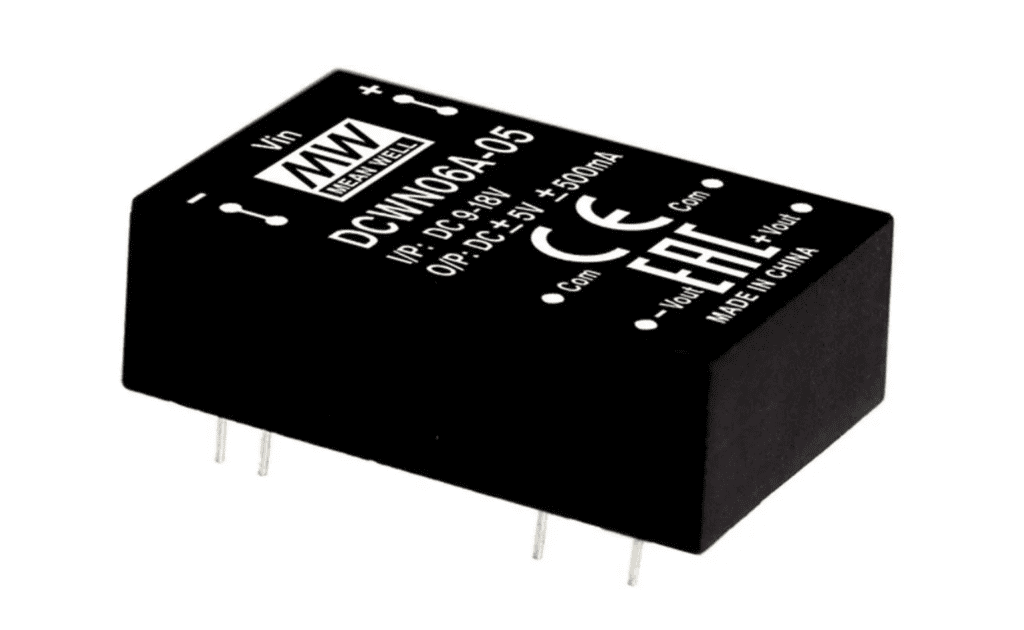

DCWN06 – Conversor DC/DC Encapsulado 6W, Saída Dupla Regulada

O que é um conversor DC/DC tipo Boost?

Um conversor DC/DC tipo Boost é um dispositivo eletrônico que realiza a conversão de tensão de forma eficiente, aumentando a tensão de entrada para um valor maior na saída. Esse tipo de conversor é amplamente utilizado em aplicações onde é necessário fornecer uma tensão maior do que a disponível na fonte de alimentação.

Diferentemente de um conversor step-down (rebaixador de tensão), o conversor Boost aumenta a tensão. Ele é composto por diversos componentes eletrônicos, incluindo indutores, capacitores e transistores, que trabalham em conjunto para realizar a conversão de tensão de forma eficiente e precisa.

Princípio de funcionamento do conversor DC/DC tipo Boost

O princípio de funcionamento de um conversor DC/DC tipo Boost baseia-se no uso de um interruptor controlado, geralmente um transistor, que é ligado e desligado rapidamente. Esse interruptor controla o fluxo de corrente pelo indutor do conversor Boost.

Quando o interruptor está ligado, a corrente flui do terminal positivo da fonte de alimentação para o indutor. Durante esse período, o indutor armazena energia na forma de campo magnético. Quando o interruptor é desligado, a corrente do indutor não mais encontra um caminho direto para circular, fazendo com que o campo magnético colapse e gere uma tensão reversa no indutor.

Essa tensão reversa faz com que a energia armazenada no indutor seja transferida para o capacitor de saída, aumentando assim a tensão na saída do conversor Boost. Esse processo de armazenamento e transferência de energia é repetido ciclicamente, permitindo que a tensão de saída seja mantida dentro do conversor DC/DC em um valor maior do que a tensão de entrada.

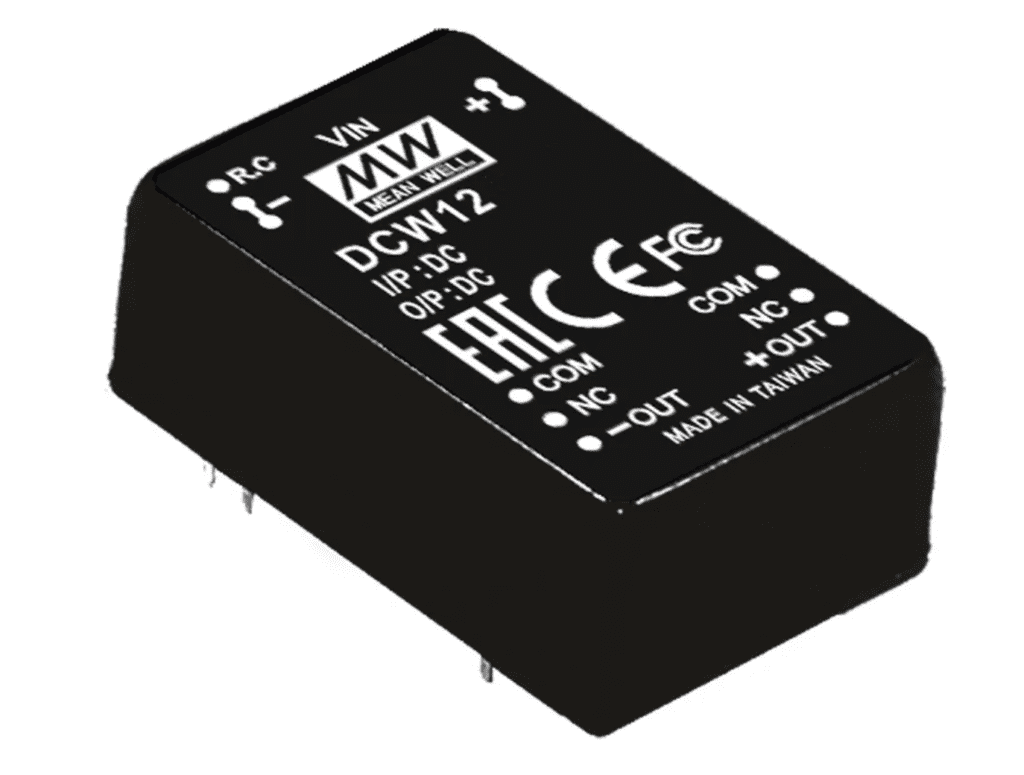

DCW12 – Conversor DC/DC Encapsulado 12W, Saída Dupla Regulada

Componentes essenciais do conversor Boost

Um conversor DC/DC tipo Boost é composto por diversos componentes essenciais que trabalham em conjunto para realizar a conversão de tensão. Alguns dos principais componentes são:

1. Indutor: O indutor é responsável por armazenar energia na forma de campo magnético. Ele é conectado em série com o interruptor e o capacitor para formar o circuito do conversor Boost. O valor do indutor afeta diretamente a taxa de transferência de energia e a eficiência do conversor.

2. Interruptor: O interruptor controla o fluxo de corrente pelo indutor. Ele é geralmente um transistor, como o transistor de efeito de campo (MOSFET), que é ligado e desligado rapidamente para permitir a transferência de energia do indutor para o capacitor.

3. Capacitor: O capacitor armazena a energia transferida do indutor durante o período em que o interruptor está desligado. Ele suaviza a tensão de saída e fornece energia extra para suprir as variações de carga.

4. Diodo: O diodo é necessário para permitir que a corrente flua em um único sentido pelo circuito do conversor Boost. Ele evita que a corrente circule de volta para a fonte de alimentação quando o interruptor está desligado.

5. Controlador: O controlador é responsável por controlar o tempo de ligar e desligar do interruptor, garantindo assim um funcionamento adequado do conversor Boost. Ele também pode fornecer outras funcionalidades, como proteção contra sobrecorrente e sobretensão.

Como ocorre a conversão de tensão no conversor Boost do conversor DC/DC

A conversão de tensão em um conversor DC/DC tipo Boost ocorre em várias etapas. O processo começa com o fornecimento de uma tensão de entrada para o conversor Boost. Essa tensão é aplicada ao indutor e ao interruptor.

Quando o interruptor está ligado, a corrente flui do terminal positivo da fonte de alimentação para o indutor. Durante esse período, o indutor armazena energia na forma de campo magnético. Isso ocorre porque a corrente do indutor não pode variar instantaneamente. Portanto, o indutor armazena a energia extra sob a forma de campo magnético.

Quando o interruptor é desligado, a corrente do indutor não mais encontra um caminho direto para circular e começa a fluir pelo diodo. Nesse momento, a energia armazenada no indutor é transferida para o capacitor de saída através do diodo. Isso faz com que a tensão de saída seja maior do que a tensão de entrada.

O processo de armazenamento e transferência de energia é repetido ciclicamente, permitindo que a tensão de saída seja mantida em um valor maior do que a tensão de entrada. O controlador do conversor Boost garante que o interruptor seja ligado e desligado nos momentos adequados para manter a tensão de saída estável e regulada.

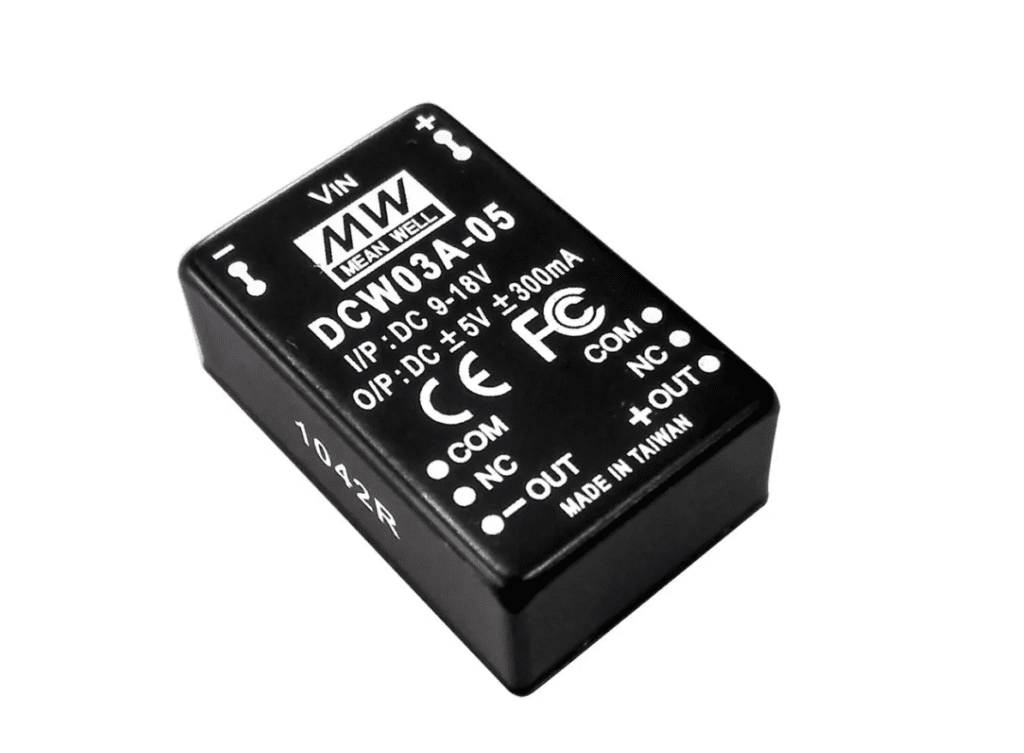

DCW03 – Conversor DC/DC Encapsulado 3W, Saída Dupla Regulada

O conversor DC/DC tipo Boost oferece diversas vantagens em relação a outros tipos de conversores de tensão. Algumas das principais vantagens são:

• Maior tensão de saída: O conversor Boost permite elevar a tensão de entrada para um valor maior na saída, o que é útil em diversas aplicações que requerem uma tensão mais elevada do que a disponível na fonte de alimentação.

• Eficiência energética: O conversor Boost é projetado para operar de forma eficiente, minimizando as perdas de energia durante o processo de conversão de tensão. Isso resulta em um aproveitamento máximo da energia disponível, reduzindo o desperdício e aumentando a eficiência energética do sistema.

• Regulação de tensão: O controlador presente no conversor Boost permite manter a tensão de saída estável e regulada, independentemente das variações na carga ou na tensão de entrada. Isso é especialmente importante em aplicações que exigem uma tensão precisa e constante.

O conversor DC/DC tipo Boost tem diversas aplicações em diferentes áreas. Algumas das principais aplicações incluem:

• Eletrônica automotiva: O conversor Boost é amplamente utilizado em sistemas automotivos, como veículos elétricos, para elevar a tensão da bateria para alimentar componentes de alta tensão, como motores elétricos.

• Eletrônica industrial: O conversor Boost é utilizado em equipamentos industriais que requerem uma tensão mais elevada do que a disponível na rede elétrica. Ele pode ser utilizado, por exemplo, em inversores de frequência para controlar a velocidade de motores elétricos.

• Sistemas de energia renovável: O conversor Boost é utilizado em sistemas de energia renovável, como painéis solares e turbinas eólicas, para elevar a tensão gerada por essas fontes de energia para uma tensão adequada para a utilização na rede elétrica ou no armazenamento de energia.

Limitações e desafios do conversor Boost

Apesar de suas vantagens, o conversor DC/DC tipo Boost também apresenta algumas limitações e desafios que devem ser considerados ao utilizá-lo em um projeto. Algumas das principais limitações são:

• Perdas de energia: Durante o processo de conversão de tensão, o conversor Boost pode apresentar perdas de energia devido às resistências internas dos componentes eletrônicos. Essas perdas podem impactar a eficiência energética do sistema.

• Ripple na tensão de saída: O conversor Boost pode gerar um ripple na tensão de saída, que é uma pequena variação na tensão em torno do valor nominal. Esse ripple pode ser indesejável em algumas aplicações sensíveis, como em circuitos de áudio ou equipamentos sensíveis a variações de tensão.

• Necessidade de um controlador: O funcionamento adequado do conversor Boost depende de um controlador que regule o tempo de ligar e desligar do interruptor. Isso pode adicionar complexidade ao projeto e aumentar os custos de implementação.

Além das limitações, o conversor DC/DC Boost apresenta alguns desafios que devem ser considerados ao utilizá-lo em um projeto. Alguns dos principais desafios são:

• Proteção contra sobretensão: O conversor Boost pode gerar uma tensão de saída maior do que o desejado em certas situações, como durante o inicio ou término de um processo de conversão de tensão. Portanto, é importante adotar medidas de proteção contra sobretensão para garantir a segurança do sistema.

• Projeto de dissipação de calor: Devido às perdas de energia durante o processo de conversão de tensão, o conversor Boost pode gerar calor excessivo. Portanto, é necessário projetar um sistema de dissipação de calor eficiente para evitar danos aos componentes e garantir a confiabilidade do sistema.

• Compatibilidade com outros componentes: O conversor Boost pode interferir com outros componentes eletrônicos presentes no sistema, como outros conversores de tensão ou sensores. Portanto, é importante considerar a compatibilidade e possíveis interferências entre esses componentes durante o projeto.

Considerações importantes ao utilizar um conversor Boost

Ao utilizar um conversor DC/DC tipo Boost em um projeto, existem algumas considerações importantes que devem ser levadas em conta para garantir um funcionamento adequado e seguro do sistema. Algumas dessas considerações incluem:

• Dimensionamento adequado dos componentes: É importante dimensionar corretamente os componentes do conversor Boost, como o indutor, capacitor e transistor, para garantir um funcionamento eficiente e confiável do sistema. O dimensionamento inadequado dos componentes pode levar a problemas de desempenho, eficiência e confiabilidade.

• Proteção contra sobretensão e sobrecorrente: É essencial adotar medidas de proteção contra sobretensão e sobrecorrente para evitar danos aos componentes e garantir a segurança do sistema. Isso pode ser feito utilizando dispositivos de proteção, como fusíveis, diodos Zener e transistores de proteção.

• Projeto de dissipação de calor: Devido às perdas de energia durante o processo de conversão de tensão, o conversor Boost pode gerar calor excessivo. Portanto, é necessário projetar um sistema de dissipação de calor adequado para evitar danos aos componentes e garantir a confiabilidade do sistema.

• Compatibilidade eletromagnética: O conversor Boost pode gerar interferências eletromagnéticas que podem afetar o funcionamento de outros componentes eletrônicos no sistema. Portanto, é importante adotar medidas de compatibilidade eletromagnética, como o uso de filtros e aterramento adequado, para minimizar essas interferências.

Conclusão

O conversor DC/DC tipo Boost é um dispositivo eletrônico fundamental na conversão de tensão de forma eficiente e confiável. Ele permite elevar a tensão de entrada para um valor maior na saída, tornando-se uma opção viável em diversas aplicações que requerem uma tensão mais elevada do que a disponível na fonte de energia.

Apesar de suas limitações e desafios, o conversor Boost oferece diversas vantagens, como a regulação de tensão, eficiência energética e maior tensão de saída. Ele é amplamente utilizado em áreas como eletrônica automotiva, eletrônica industrial e sistemas de energia renovável.

Ao utilizar um conversor Boost em um projeto, é importante considerar o dimensionamento adequado dos componentes, a proteção contra sobretensão e sobrecorrente, o projeto de dissipação de calor e a compatibilidade eletromagnética. Essas considerações garantem um funcionamento adequado, seguro e confiável do sistema.

Em resumo, o conversor DC/DC tipo Boost desempenha um papel crucial na conversão de tensão, permitindo a utilização de uma tensão mais elevada do que a disponível na fonte de energia. Sua utilização correta e eficiente é essencial para o sucesso de diversos projetos eletrônicos.
