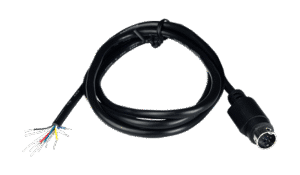

Conector PS2 AMP Para Aquisição de Dados Externos

Introdução

O conector PS2 AMP para linhas externas de cabo é um componente industrial projetado para garantir conexão confiável entre cabos de campo e módulos de aquisição de dados em ambientes agressivos. Ele é amplamente usado em aplicações de aquisicao de dados, I/O remota e interfaces industriais por oferecer resistência mecânica, blindagem contra EMI e opções de vedação para linhas externas de cabo. Neste artigo técnico, abordamos em detalhe especificações, aplicações, procedimentos de instalação, integração com SCADA/IIoT e comparativos dentro da linha ICP DAS.

A escolha de um conector adequado impacta diretamente na integridade do sinal, MTBF do sistema e no custo total de propriedade (TCO). Conceitos de engenharia como MTBF, compatibilidade eletromagnética (IEC 61000-4-x), grau de proteção (IEC 60529/IP) e requisitos de segurança podem determinar qual variante do conector PS2 AMP será a ideal para cada projeto. Também comentamos impactos sobre fontes de alimentação e topologias de distribuição de energia — por exemplo, a necessidade de considerar PFC em fontes que alimentam sensores via o conector para evitar harmônicas na rede.

Este guia destina-se a engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos. Serão fornecidos checklists, uma tabela de especificações completa, boas práticas de instalação e testes práticos que permitem tomar decisões técnicas e comerciais fundamentadas. Para discussões complementares sobre conectividade industrial e projetos IIoT, veja também artigos no nosso blog técnico (links internos abaixo).

Introdução ao conector PS2 AMP: visão geral e conceito (O que é?)

O conector PS2 AMP é uma família de conectores industriais robustos, geralmente disponíveis em versões seladas e não-seladas, com múltiplos pinos para sinais digitais, analógicos e alimentação. Projetados para linhas externas de cabo, esses conectores oferecem ancoragem mecânica, blindagem e contato confiável para evitar falhas por vibração, umidade ou corrosão. A nomenclatura “PS2” refere-se à série/forma do invólucro e às interfaces standard usadas por alguns fabricantes (como AMP/TE Connectivity).

Em termos funcionais, o conector atua como ponto de transição entre o cabeamento de campo e o equipamento eletrônico (módulos ICP DAS, CLPs, RTUs). Ele é dimensionado para correntes e tensões típicas de sensores e actuadores, suportando também condutores de potência moderada quando necessário. A robustez elétrica inclui resistência de contato baixa e compatibilidade com terminais crimpados ou de parafuso, dependendo da versão.

Do ponto de vista regulamentar, a seleção deve considerar normas aplicáveis: IEC 60529 (grau de proteção IP), IEC 61000 (ensaios EMC), e conformidades como RoHS/REACH para materiais. Para aplicações médicas ou áudio específicas, referências como IEC 60601-1 ou IEC/EN 62368-1 podem ser relevantes ao definir requisitos de isolamento e segurança.

Principais aplicações e setores atendidos pelo conector PS2 AMP

Os setores que mais se beneficiam do conector PS2 AMP incluem automação industrial, utilities, energia, telecomunicações, transporte e saneamento. Em cada caso, o conector traz vantagem por reduzir falhas de campo, facilitar manutenção e garantir integridade de sinais em longas extensões. A seleção do nível de proteção IP e do tipo de contato (prata/bronze/niquelado) depende do ambiente: interno de painel versus externo exposto a intempéries.

Em aplicações industriais, o conector é usado em painéis de I/O, racks modulares e como ponto de interface entre cabeamento estruturado e módulos ICP DAS de aquisição de dados. Em utilities e subestações, a resistência a surtos e à corrosão, bem como a capacidade de blindagem contra EMI, tornam o PS2 AMP adequado para conexões que requerem alta confiabilidade elétrica. Já em telecomunicações e transporte, o foco é garantir continuidade em enlaces de grande extensão e resistência a vibração e variações térmicas.

O conector PS2 AMP também é um facilitador para estratégias IIoT/Indústria 4.0, pois permite implementações seguras de sensores remotos, gateways e RTUs com cabeamento padronizado. Em projetos de retrofit, a compatibilidade mecânica e elétrica com terminais existentes reduz tempo de integração e MTTR.

Aplicações em automação industrial

No chão de fábrica, o PS2 AMP é frequentemente usado como ponto de conexão entre sensores/atuadores e módulos de I/O remota. Exemplos típicos: ligação de transmissores 4–20 mA, sinais digitais de alta velocidade e alimentação de pequenos atuadores DC. Sua robustez reduz problemas comuns com vibração e contaminação por pó/óleo.

Em painéis elétricos, os conectores servem como interfaces padronizadas para painéis hot-swappable, permitindo troca rápida de módulos sem re-terminação de cabos. Isso impacta diretamente MTTR e disponibilidade de linha. Em redes determinísticas de campo (Profibus, EtherNet/IP, Modbus TCP/RTU), o conector garante a integridade física do enlace.

Além disso, a escolha adequada de blindagem e aterramento no conector minimiza interferência para sinais de baixa amplitude, essencial para medições analógicas e sensores de condição (vibração, strain gauges).

Aplicações em energia, utilities e subestações

Em subestações e instalações de utilities, o conector PS2 AMP é aplicado em painéis externos, caixas de proteção e pontos de medição, onde é crítico o isolamento e a vedação. Certificações e ensaios para resistência a intempéries (IP67/IP68) e a flutuações de temperatura estendida tornam-no apropriado para campo.

A proteção contra surtos e transientes é uma consideração elétrica importante: cabe avaliar a coordenação com SPDs (surge protection devices) e aterramento adequado. Normas de segurança e desempenho elétrico definem ensaios de isolamento e rigidez dielétrica que o conector deve suportar em ambientes de alta tensão de manobra.

A manutenção em utilities se beneficia de conectores padronizados que permitem trocas rápidas e rastreabilidade por código de peças, reduzindo riscos operacionais. Para aplicações críticas, combine PS2 AMP com módulos ICP DAS certificados para aplicações industriais.

Aplicações em telecomunicações, transporte e água e esgoto

Em estações remotas de telecom ou em sistemas de transporte ferroviário, o PS2 AMP garante continuidade de sinais em trechos longos e sujeitos a vibração. A resistência a corrosão e a possibilidade de conexão selada são essenciais em dutos e cabines externas.

Sistemas de água e esgoto utilizam o conector para sensores de nível, medidores de vazão e RTUs em campo. A facilidade de vedação e opções de trava mecânica evitam ingressos de água e garantem leituras confiáveis ao longo do tempo. Conectores com classificação IP67/IP68 e materiais resistentes a agentes químicos são preferíveis.

Em redes de transporte e telecomunicações, a blindagem do conector ajuda a mitigar interferência eletromagnética gerada por inversores, linhas de tração e fontes industriais, preservando qualidade de sinal e evitando perda de pacotes em protocolos digitais.

Especificações técnicas do conector PS2 AMP — tabela de especificações

A tabela abaixo resume os parâmetros técnicos essenciais para avaliação e seleção do conector PS2 AMP em projetos industriais.

Testes e verificação pós-instalação

Realize:

• Teste de continuidade e polaridade.
• Medição de resistência de contato entre condutores e referência terra.
• Ensaios de isolamento (megômetro) quando aplicável, respeitando tensões de ensaio.
• Teste funcional com módulos ICP DAS: validação de leituras analógicas e sinais digitais sob carga.

Documente resultados e compare com limites de projeto. Para instalações externas, executar teste de estanqueidade (spray ou submersão controlada) para verificar seal.

Procedimentos de manutenção preventiva e substituição

Estruture inspeções periódicas (ex.: a cada 6–12 meses) verificando torque, desgaste de contato e integridade do selo. Substitua conectores que apresentem corrosão, aumento significativo da resistência de contato ou falhas mecânicas. Mantenha stock de conectores certificados para substituição imediata e minimize downtime com kits de reparo.

Registre ciclos de conexão/desconexão; se ultrapassar vida útil especificada, programe substituição preventiva. Use checklists digitalizados para rastreamento de manutenção e garantia.

Integração com sistemas SCADA e IIoT usando conector PS2 AMP — conectividade e protocolos

O conector é a interface física; a integração lógica requer mapeamento de sinais para o sistema SCADA/IIoT. Conecte sensores e atuadores via PS2 AMP a módulos de aquisição ICP DAS (ex.: ADAM, I-8K) que suportem protocolos como Modbus RTU/TCP, OPC UA e MQTT. A qualidade da conexão física influencia diretamente na integridade de valores amostrados e na confiabilidade de comunicações.

Ao projetar arquiteturas IIoT, considere topologias onde o conector permite hot-swap de módulos e segmentação de redes. Use gateways que façam conversão de protocolos e implementem buffer local para garantir tolerância a falhas de rede. O conector em si não define protocolo, mas influencia na escolha de cabos, blindagem e terminações que afetam performance de comunicação.

Além disso, implemente práticas de segurança: segregação física e lógica de redes, uso de VLANs para tráfego de controle, e criptografia onde aplicável (VPNs para dados sensíveis). Esses cuidados protegem dados industriais e prevenem loops causados por problemas físicos no cabeamento.

Mapeamento de sinais e topologias recomendadas

Mapeie claramente cada pino do conector para tag do SCADA e documente em diagramas unifilares. Recomenda-se:

• Sinais analógicos (4–20 mA) em pares diferenciados com aterramento dedicado.
• Sinais digitais isolados em trilhas separadas de alimentação.
• Blindagem aterrada em um ponto para evitar loops.

Topologias robustas: estrela para painéis centrais e topologias em anel com redundância de gateway para instalações críticas. Planeje caminhos de cabo e folga para manutenção sem interromper linhas críticas.

Protocolos, drivers e gateways compatíveis

Protocolos comuns:

• Modbus RTU/TCP para integração simples com CLPs e SCADA.
• OPC UA para interoperabilidade e segurança em IIoT.
• MQTT para telemetria em nuvem e aplicações de analytics.

Use módulos ICP DAS com drivers certificados e gateways que suportem conversão de protocolos e buffering. Verifique latência e taxa de amostragem suportadas, especialmente para sinais de controle em tempo real.

Boas práticas de segurança e segregação de rede

• Separe redes de controle e de TI (confiando em firewalls e gateways).
• Use autenticação e criptografia (TLS) em comunicações IIoT.
• Monitore integridade física: sensores de intrusion em gabinetes onde estão conectores críticos.
• Implemente políticas de backup de configurações de I/O e registros de firmware.

Exemplos de configuração em SCADA/IIoT (templates de tags)

Template rápido de tags:

• Tag: PLANTA_AREA1_NIVEL_SENSOR1
  • Tipo: Analog Input
  • Endereço: Modbus RTU 01, Input 03
  • Escala: 4–20mA -> 0–100%
• Tag: PLANTA_AREA1_BOMBA1_STATUS
  • Tipo: Digital Input
  • Endereço: DI1 do módulo I/O
  • Lógica: 0 = OFF, 1 = ON

Documente descrições, limites de engenharia, alarmes e ações associadas para cada tag no SCADA.

Exemplos práticos de uso do conector PS2 AMP: estudos de caso e cenários reais

Apresentamos três cenários práticos onde o PS2 AMP trouxe resultados mensuráveis: sensoriamento remoto em rede de água, substituição em linha de produção e integração com módulos ICP DAS. Em cada caso destacamos desafios e ganhos em disponibilidade e manutenção.

Caso 1 — Sensoriamento remoto em rede de água

Um projeto de monitoramento de reservatórios substituiu conectores genéricos por PS2 AMP selados em estações remotas. Resultado: redução de leituras inconsistentes em 95% e diminuição de visitas de manutenção corretiva em 60% no primeiro ano. A vedação IP67 evitou ingressos de água durante enchentes sazonais.

A integração foi realizada com módulos ICP DAS que transmitiam via MQTT para plataforma IIoT. O conector robusto permitiu uso de sensores de nível e pressão com cabos mais longos sem perda de integridade de sinal.

O ROI foi alcançado em menos de 18 meses devido à economia em visitas de campo e menor necessidade de substituição de sensores.

Caso 2 — Substituição de conector em linha de produção

Em uma linha automotiva, falhas intermitentes causadas por conectores de baixa qualidade provocavam paradas não programadas. Após padronizar PS2 AMP e treinar equipe de manutenção, o MTTR caiu de 3 horas para 45 minutos em média.

A facilidade de crimpagem padronizada e a disponibilidade de peças de reposição permitiram recuperação rápida das estações. Além disso, a rastreabilidade dos lotes facilitou ações corretivas coordendas com fornecedor.

A confiabilidade adicional melhorou indicadores de qualidade e disponibilidade geral da linha.

Caso 3 — Integração em I/O remota com ICP DAS

Em um projeto IIoT, módulos ICP DAS com I/O distribuída foram instalados em painéis externos conectados via PS2 AMP. A escolha do conector permitiu hot-swap de módulos e simplificou o cabeamento, reduzindo erros de terminação.

As comunicações Modbus TCP foram mantidas através de gateways redundantes. A blindagem correta do PS2 AMP reduziu ruído em canais analógicos, melhorando acurácia de medições críticas.

Este projeto demonstrou como seleção adequada de hardware de interface eleva a confiabilidade de arquiteturas IIoT.

Comparação técnica: conector PS2 AMP vs produtos similares da ICP DAS

A ICP DAS oferece alternativas que variam em grau de proteção, número de pinos e opções de terminação. Uma matriz comparativa ajuda a decidir entre modelos de menor custo (para aplicações internas) e modelos selados (para externo/ambiental).

Critérios de comparação sugeridos:

• Compatibilidade mecânica com módulos ICP DAS.
• Grau de proteção IP.
• Corrente/tensão por pino.
• Durabilidade (ciclos de acoplamento).
• Facilidade de instalação (crimp vs parafuso).
• Preço e disponibilidade de peças sobressalentes.

Em geral, PS2 AMP selado será a escolha para ambientes externos e aplicações críticas; versões mais simples podem atender painéis internos com economia.

Matriz comparativa recomendada (colunas e critérios)

Sugestão de colunas: Modelo, IP, Nº pinos, Corrente nominal, Material contatos, Método terminação, Vida útil (ciclos), Preço relativo, Aplicação recomendada. Use essa matriz para documentar e padronizar compras.

Vantagens e limitações relativas

Vantagens do PS2 AMP: robustez, opções de blindagem, compatibilidade com terminação profissional e disponibilidade em várias polarizações. Limitações: custo superior a soluções genéricas e necessidade de ferramentas específicas para crimpagem em alguns modelos.

Escolha prática: quando migrar ou padronizar

Padronize quando as vantagens de manutenção e confiabilidade compensarem o investimento inicial. Migre quando taxa de falhas ou MTTR impactarem KPI-chaves (OEE, disponibilidade). Critérios técnicos incluem exposição ambiental, frequência de troca de módulos e requisitos de EMC.

Erros comuns, armadilhas e detalhes técnicos críticos ao usar o conector PS2 AMP

Erros recorrentes incluem aperto incorreto (baixo torque), não aterramento de blindagem, uso de cabos fora da especificação e falhas na aplicação de selantes. Esses problemas resultam em aumento de resistência de contato, ruído e ingressos de água.

Outra armadilha é associar o conector com expectativa de desempenho sem validar ensaios ambientais específicos (vibração, choque, testes salinos). Sempre solicite relatórios de ensaio conforme IEC/ISO aplicáveis.

Finalmente, evite mixagem de lotes com diferentes tratamentos de superfície sem validar compatibilidade eletroquímica, principalmente em ambientes com umidade e agentes corrosivos.

Erros de instalação frequentes e como corrigi-los

Problemas típicos:

• Mau aperto -> re-torque com chave calibrada.
• Isolamento insuficiente -> refazer terminação seguindo datasheet.
• Polaridade invertida -> verificar diagrama e testar com multímetro.

Corrija com procedimentos padronizados e registros de manutenção.

Diagnóstico elétrico e ferramentas úteis

Ferramentas recomendadas: multímetro True RMS, micro-ohmímetro para medir resistência de contato, alicate de crimpagem calibrado, câmera térmica para identificar aquecimento. Procedimentos: medir Rdc entre pinos sob carga e sem carga, testes de isolamento e ensaios funcionais.

Checklist de validação antes da entrega

Inclua:

• Testes elétricos (continuidade, isolamento).
• Inspeção visual do selo e torque.
• Teste funcional com sistema ICP DAS.
• Documentação (diagrama, fotos, resultados de teste).

Conclusão

O conector PS2 AMP para linhas externas de cabo é uma solução robusta e versátil para integração física em sistemas de aquisição de dados, automação industrial e IIoT. Sua seleção correta reduz MTTR, melhora disponibilidade e protege a integridade de sinais em ambientes críticos. Para aplicações que exigem essa robustez, a série conector PS2 AMP da ICP DAS é a solução ideal. Confira as especificações e solicite uma cotação em: https://www.lri.com.br/aquisicao-de-dados/conector-ps2-amp-linhas-externas-de-cabo.

Se desejar ver outros artigos técnicos relacionados à conectividade, consulte nossos guias e estudos práticos no blog técnico: https://blog.lri.com.br/ e confira também as aplicabilidades dos conectores em projetos IIoT: https://blog.lri.com.br/. Para integrar PS2 AMP com módulos ICP DAS e otimizar sua arquitetura SCADA/IIoT, visite a seção de produtos e exemplos de aplicações no blog da LRI.

Perguntas? Comente abaixo com seu caso de uso, desafios de instalação ou solicitação de comparação técnica — responderemos com recomendações específicas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
