Entendendo o Switch TSN: A Revolução na Comunicação de Redes

1. Introdução: O Desafio e a Solução

No cenário industrial moderno e em aplicações críticas, a demanda por redes de comunicação transcendeu a simples necessidade de alta velocidade. O verdadeiro desafio reside na previsibilidade. Para um robô em uma linha de montagem, um sistema de controle em uma subestação de energia ou um equipamento médico de alta precisão, um atraso de alguns meros milissegundos na comunicação — conhecido como latência ou jitter — não é apenas um inconveniente, é uma falha catastrófica em potencial. A tecnologia Ethernet padrão, com sua natureza de “melhor esforço” (best-effort), simplesmente não foi projetada para oferecer as garantias temporais que essas operações exigem.

É neste ponto que o Switch TSN (Time-Sensitive Networking) emerge como uma tecnologia transformadora. Ele não representa apenas uma atualização incremental, mas uma mudança fundamental na forma como os dados trafegam em uma rede Ethernet. Ao introduzir o conceito de determinismo, o Switch TSN garante que os pacotes de dados críticos sejam entregues em um prazo exato e previsível, independentemente do congestionamento da rede.

Neste guia definitivo, você aprenderá não apenas o que é um Switch TSN, mas como ele funciona, seus benefícios estratégicos e como aplicar essa tecnologia para construir uma rede industrial mais confiável, convergente e preparada para os desafios da Indústria 4.0.

2. O Que é um Switch TSN? Uma Análise Fundamental

Desvendando os Fundamentos do Switch TSN

Um Switch TSN é um dispositivo de comutação de rede (Camada 2 do modelo OSI) que implementa um conjunto de padrões técnicos definidos pelo grupo de trabalho IEEE 802.1. Seu objetivo principal é transformar a Ethernet padrão em uma rede de comunicação determinística, capaz de fornecer garantias de latência baixa e limitada para fluxos de dados críticos.

Para facilitar o entendimento, vamos usar uma analogia poderosa:

Pense em um Switch Ethernet padrão como um sistema de trânsito em uma grande cidade, com sinais de “PARE” e “SIGA” e cruzamentos, operando na base do melhor esforço para que todos cheguem ao seu destino. Em horários de pico, o congestionamento é inevitável e os tempos de viagem se tornam imprevisíveis. Já um Switch TSN é como um sistema de controle de tráfego aéreo de alta precisão. Cada voo (pacote de dados crítico) tem um slot de decolagem, uma rota e um horário de pouso agendados com precisão de microssegundos. O sistema garante que a aeronave chegue ao destino no tempo exato, desviando ou organizando o tráfego menos prioritário para que não haja interferência.

Essa “mágica” é realizada por meio de três mecanismos centrais, definidos em diferentes padrões IEEE:

• Sincronização Temporal Precisa (IEEE 802.1AS): Este é o coração do TSN. Todos os dispositivos na rede (switches, sensores, atuadores, controladores) compartilham um relógio mestre de altíssima precisão. Essa visão unificada do tempo é o que permite o agendamento coordenado do tráfego em toda a rede.
• Agendamento e Modelagem de Tráfego (IEEE 802.1Qbv – Time-Aware Shaper): Com base no tempo sincronizado, os switches TSN podem criar “janelas de tempo” ou “faixas expressas” reservadas exclusivamente para o tráfego crítico. Durante essas janelas, nenhum outro tipo de tráfego (como e-mails ou transferências de arquivos) pode utilizar a banda, garantindo que os dados prioritários passem sem qualquer atraso.
• Preempção de Frames (IEEE 802.1Qbu & 802.3br): Este padrão confere ao switch a habilidade de “interromper” a transmissão de um pacote de dados grande e de baixa prioridade para permitir a passagem imediata de um pacote pequeno e crítico. Uma vez que o pacote urgente tenha passado, o switch retoma a transmissão do pacote maior exatamente de onde parou.
• Redundância Contínua (IEEE 802.1CB – Frame Replication and Elimination for Reliability): Para aplicações de missão crítica, este mecanismo permite que o switch envie cópias duplicadas de um mesmo pacote de dados por caminhos diferentes na rede. O dispositivo de destino utiliza o primeiro pacote que chega e descarta os duplicados, garantindo entrega com zero perda de pacotes mesmo que um dos caminhos falhe.

Fundamentalmente, o TSN resolve o problema do não-determinismo inerente ao Ethernet, que historicamente foi a principal barreira para sua adoção em aplicações de controle em tempo real.

3. A Importância Estratégica: O Impacto no Mundo Real

Por Que Você Precisa se Importar com o Switch TSN?

Adotar a tecnologia TSN vai muito além de um simples upgrade técnico. É uma decisão estratégica que gera benefícios diretos para o negócio, impactando a eficiência operacional, a confiabilidade e a capacidade de inovação futura.

Maximizando a Performance e Garantindo Latência Baixa e Limitada

Em ambientes de controle de movimento, como robótica ou linhas de produção automatizadas, a performance não é medida apenas em largura de banda (Mbps ou Gbps), mas na consistência do tempo de resposta. Um atraso de poucos milissegundos na comunicação entre o controlador e o braço de um robô pode resultar em imprecisões, falhas de produção e prejuízos financeiros significativos. O Switch TSN elimina essa variabilidade, movendo a rede de um paradigma de performance de “melhor esforço” para um de performance garantida.

Convergência de Redes IT e OT: A Ponte para a Indústria 4.0

Tradicionalmente, as fábricas mantêm duas redes fisicamente separadas: a rede de Tecnologia da Informação (IT), para e-mails, sistemas de gestão (ERP) e dados corporativos; e a rede de Tecnologia da Operação (OT), para o controle de máquinas (CLPs), sensores e atuadores. Essa separação, embora segura, é cara, complexa e cria silos de dados.

O Switch TSN é a tecnologia que finalmente permite a convergência segura de IT e OT. Em uma única infraestrutura de rede baseada em TSN, o tráfego crítico de controle de máquinas pode coexistir com fluxos de vídeo de câmeras de segurança e grandes volumes de dados sendo enviados para análise na nuvem, sem que um interfira no outro. Isso simplifica drasticamente a arquitetura de rede, reduz o custo total de propriedade (TCO) e abre as portas para a verdadeira Indústria 4.0, onde os dados da operação alimentam a inteligência do negócio em tempo real.

Aumentando a Confiabilidade e a Disponibilidade da Rede (Uptime)

Em infraestruturas críticas como subestações de energia, sistemas de transporte ou processos químicos, uma falha na rede não é uma opção. O padrão de redundância contínua do TSN (IEEE 802.1CB) oferece um nível de resiliência sem precedentes. Ao garantir que os dados críticos cheguem ao seu destino mesmo durante a falha de um cabo ou de um switch, o TSN contribui diretamente para um uptime mais elevado e para a segurança operacional.

Escalabilidade e Preparação para o Futuro

Uma rede projetada com switches TSN hoje é uma rede preparada para o amanhã. As futuras demandas da inteligência artificial (IA) na manufatura, da manutenção preditiva baseada em machine learning e dos sistemas de visão computacional gerarão um volume de dados sem precedentes. Uma infraestrutura TSN, especialmente com performance Gigabit, garante que sua rede não se torne um gargalo, sendo capaz de escalar para suportar essas aplicações inovadoras.

4. Guia Prático e Melhores Práticas

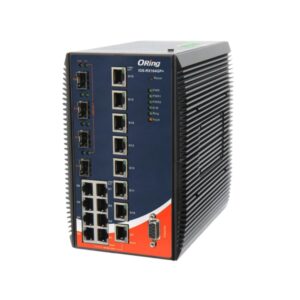

Switch TSN IGS-RX164GP+ da Oring Networking

Implementando e Otimizando uma Rede com Switches TSN: O Guia Prático

A implementação de TSN é mais complexa do que a de uma rede Ethernet tradicional e exige um planejamento cuidadoso. No entanto, os resultados justificam o esforço.

Critérios de Seleção Essenciais para um Switch TSN

Ao avaliar um switch para uma rede determinística, considere os seguintes pontos:

• Suporte aos Padrões TSN: Verifique quais padrões específicos o switch suporta (802.1AS, 802.1Qbv, 802.1Qbu, 802.1CB, etc.). A compatibilidade com o perfil IEC/IEEE 60802 para automação industrial é um diferencial importante.
• Performance e Robustez: A capacidade de switching (backplane) e a taxa de encaminhamento de pacotes devem ser suficientes para a demanda da rede. Em ambientes industriais, a robustez física é crucial.
  • Dica de Especialista: Para a base de uma rede TSN, a confiabilidade física do hardware é um pré-requisito não negociável. Soluções como a linha de switches industriais da LRI são projetadas para operar em condições extremas de temperatura, vibração e ruído eletromagnético, garantindo a integridade do hardware sobre o qual os protocolos TSN irão operar.
• Recursos de Gerenciamento e Segurança: Funções avançadas de Camada 2 e 3, como VLANs, QoS, e segurança de porta (IEEE 802.1X), são fundamentais para gerenciar a rede convergente de IT e OT.
• Suporte a Protocolos Industriais: A capacidade do switch de trabalhar com perfis como PROFINET over TSN ou CC-Link IE TSN facilitará a integração com os ecossistemas de automação existentes.

Passos para a Migração para uma Rede TSN

Uma abordagem faseada é a mais recomendada:

1. Análise e Mapeamento: Comece por mapear sua rede atual. Identifique todos os fluxos de dados, especialmente aqueles que são críticos para a operação e sensíveis à latência.
2. Definição de Requisitos: Para cada fluxo crítico, defina a latência máxima aceitável e a necessidade de jitter. Esses dados serão a base para a configuração da rede TSN.
3. Design da Topologia: Projete a nova topologia, posicionando os switches TSN de forma estratégica, geralmente no backbone da rede e nos pontos de acesso que conectam os dispositivos mais críticos.
4. Configuração Centralizada: Diferente do Ethernet tradicional, o TSN geralmente requer um CNC (Centralized Network Controller). Este software é responsável por calcular os caminhos, agendar as janelas de tempo para cada fluxo de dados e configurar todos os switches da rede de acordo.
5. Estabelecimento do Relógio Mestre: Configure o IEEE 802.1AS, definindo qual dispositivo atuará como o “Grandmaster Clock” para sincronizar toda a rede.
6. Validação e Testes Rigorosos: Após a implementação, utilize analisadores de rede e ferramentas específicas para validar que as garantias de latência e determinismo estão sendo cumpridas conforme o planejado.

5. Análise Comparativa e Cenários de Uso

Switch TSN vs. Switch Ethernet Industrial Padrão: Qual a Melhor Escolha?

A escolha depende inteiramente da aplicação. A tabela abaixo resume as diferenças fundamentais:

Cenários de Uso Ideais para TSN:

• Cenário 1: Automação Fabril Avançada (Indústria 4.0): Em uma célula de produção com múltiplos robôs, sistemas de visão e CLPs que precisam operar em perfeita sincronia. O TSN garante que os comandos de controle cheguem no momento exato, maximizando a produção e a qualidade.
  • CTA Contextual: Em ambientes industriais, onde a robustez é tão crítica quanto o determinismo do Switch TSN, a linha de switches LRI-INDUSTRY da LRI é projetada para superar esses desafios. Eles formam a fundação física resiliente necessária para a implementação de redes de missão crítica. Confira as especificações em https://www.LRI.com.br.
• Cenário 2: Redes de Subestações de Energia (IEC 61850): O controle e a automação de redes elétricas exigem a sincronização precisa de eventos em toda a planta. O TSN (IEEE 802.1AS) fornece a base de tempo comum para que as medições de fasores (synchrophasors) e os comandos de proteção operem de forma coordenada e confiável.
  • CTA Contextual: A gestão avançada, o empilhamento virtual e os recursos de segurança dos switches gerenciáveis L2/L3 da LRI são pré-requisitos essenciais para a segmentação e o controle de tráfego em uma rede convergente complexa como a que utiliza TSN. Explore nossas soluções de comutação em https://www.LRI.com.br.

6. Erros Comuns e Como Evitá-los

Armadilhas Comuns: 3 Erros que Você Deve Evitar

Implementar TSN com sucesso significa evitar algumas armadilhas comuns que podem comprometer todo o projeto.

1. Erro 1: Negligenciar a Sincronização Temporal: Achar que pode implementar agendamento de tráfego (Qbv) sem antes ter uma configuração perfeita e estável do IEEE 802.1AS.
   • Como Evitar: Trate a sincronização de tempo como a fundação absoluta da sua rede TSN. Dedique tempo para planejar e validar a hierarquia de relógios (Grandmaster, Boundary Clocks) antes de avançar.
2. Erro 2: Subestimar a Complexidade da Configuração: Acreditar que o TSN é uma tecnologia “plug-and-play”.
   • Como Evitar: Entenda que o poder do TSN vem de seu planejamento centralizado. É imperativo usar um software CNC (Centralized Network Controller) para analisar os fluxos de dados e calcular os agendamentos. A configuração manual em redes complexas é impraticável e propensa a erros.
3. Erro 3: Não Planejar a Convergência de Forma Lógica: Simplesmente conectar dispositivos IT e OT no mesmo switch sem uma estratégia de segmentação.
   • Como Evitar: Use recursos como VLANs e políticas de QoS para isolar logicamente os diferentes tipos de tráfego. O TSN garante a coexistência no meio físico, mas uma boa gestão de rede ainda é necessária para organizar e proteger os fluxos de dados.

7. Perguntas Frequentes (FAQ)

Perguntas Frequentes sobre Switch TSN

• Qual a principal diferença entre um Switch TSN e um switch com QoS (Quality of Service)?
  • Resposta: QoS é um mecanismo de priorização. Ele marca certos pacotes como mais importantes para que o switch os trate primeiro em uma fila. No entanto, se a rede estiver muito congestionada, mesmo os pacotes prioritários podem sofrer atrasos. O TSN, por outro lado, é um mecanismo de agendamento temporal. Ele não apenas prioriza, mas reserva um slot de tempo exato para a transmissão, garantindo um tempo de entrega fixo e limitado, o que é a essência do determinismo.
• O TSN substitui protocolos industriais como PROFINET ou EtherNet/IP?
  • Resposta: Não. O TSN opera na Camada 2 (enlace de dados) e serve como uma camada de transporte determinística. Protocolos industriais como o PROFINET estão sendo adaptados para rodar sobre uma rede TSN (ex: “PROFINET over TSN”). Isso permite que eles se beneficiem do determinismo do TSN, mantendo todas as suas funcionalidades de aplicação.
• Preciso substituir todos os meus switches para ter uma rede TSN?
  • Resposta: Não necessariamente. A migração pode ser gradual. Você pode começar implementando um backbone de switches TSN para conectar diferentes “ilhas de automação” ou atualizar apenas as áreas mais críticas da sua planta onde o determinismo é essencial. Dispositivos legados podem se conectar a switches TSN.
• O que são redes determinísticas?
  • Resposta: São redes de comunicação onde a latência (o tempo que um pacote leva para ir do ponto A ao ponto B) não é apenas baixa, mas também previsível e garantida dentro de um limite máximo estritamente definido. Em uma rede determinística, você pode ter a certeza de que um pacote chegará dentro do prazo, todas as vezes.

Conclusão: Resumo Estratégico e Próximos Passos

O Switch TSN representa mais do que uma evolução tecnológica; ele é um habilitador estratégico para a próxima geração de automação industrial, veículos autônomos e infraestruturas críticas. Ao trazer o determinismo para o mundo da Ethernet, ele quebra as barreiras entre os mundos de IT e OT, permitindo a criação de redes unificadas, mais simples, econômicas e, acima de tudo, extremamente confiáveis.

A decisão de investir em uma infraestrutura pronta para o futuro, que garanta a previsibilidade e a performance, é um passo crucial. A escolha correta da tecnologia e, principalmente, dos equipamentos que formarão a espinha dorsal dessa rede, é um investimento direto na resiliência e na competitividade da sua operação.

Sua infraestrutura de rede está pronta para o próximo nível de performance e confiabilidade? Descubra como as soluções de switches industriais e gerenciáveis da LRI podem fortalecer seu negócio. Fale com um de nossos especialistas ou explore nosso catálogo completo em https://www.LRI.com.br.
