Fonte AC/DC 85-270VAC 24VDC 2,5A 65W: Especificações

Introdução

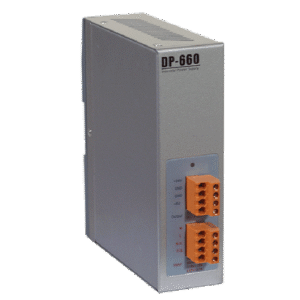

A fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W) é uma fonte chaveada industrial projetada para alimentar sistemas de automação, painéis elétricos e dispositivos periféricos com duas saídas reguladas. Neste artigo técnico apresentarei o produto ICP DAS, explicando seu princípio de funcionamento, os principais parâmetros elétricos e as condições de aplicação imediata. Palavras-chave: fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W), fonte industrial 24V 65W, fontes ACDC ICP DAS.

O princípio de funcionamento baseia-se em uma topologia de comutação com retificação da entrada AC, estágio PFC (quando presente) e conversores DC-DC para gerar as saídas isoladas. Essas fontes normalmente contemplam proteções OVP, OCP, OTP e curto-circuito, além de isolamento reforçado para atender normas de segurança e EMC para ambientes industriais. O projeto busca otimizar MTBF e eficiência para reduzir custos operacionais em planta.

Este artigo destina-se a engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos em utilities, manufatura, energia e OEMs. Ele traz especificações, guia de instalação, integração com SCADA/IIoT, comparativos com outros modelos ICP DAS e orientações práticas para seleção e comissionamento. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Principais aplicações e setores atendidos fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W)

A fonte é especialmente indicada para automação industrial, painéis de controle compactos, I/O remotos, gateways IIoT e instrumentação embarcada em quadros elétricos. Em linhas de montagem e máquinas-ferramenta, a saída de 24 VDC alimenta PLCs e módulos I/O, enquanto a saída 5 V alimenta lógica ou circuitos de sinalização. A faixa ampla de entrada (85–270 VAC) facilita aplicação em instalações com variação nominal de rede e grupos geradores.

No setor de energia, transporte e infraestrutura crítica, a robustez e proteções embutidas permitem alimentar sensores, relés e unidades de aquisição de dados em subestações secundárias, abrigos de telecom e painéis de sinalização ferroviária. A conformidade com normas de EMC industriais (IEC 61000‑6‑2; IEC 61000‑6‑4) e padrões de segurança (IEC/EN 62368‑1) é requisito típico nesses ambientes. Em aplicações de utilities, a estabilidade de 24 V é crucial para esquemas de supervisão e proteção.

Para compradores técnicos, a avaliação deve considerar critérios como: capacidade de carga contínua, derating em temperatura elevada, retenção (hold‑up) sob faltas de rede e disponibilidade de redundância. Abaixo segue um checklist decisório por setor (detalhado mais adiante): requisitos de temperatura, vibração, certificações, necessidade de múltiplas saídas e planos de redundância N+1 para continuidade operacional.

Aplicações em automação industrial e painéis elétricos

No interior de painéis industriais, a fonte substitui fontes lineares menos eficientes, reduzindo aquecimento e espaço. Use a saída 24 V para alimentar PLCs, módulos de segurança e módulos de I/O; a saída 5 V pode alimentar displays HMI compactos, módulos de comunicação ou circuitos de medição. Em painéis compactos com espaço limitado, o formato DIN-rail e a baixa dissipação térmica são diferenciais práticos.

Em sistemas com PLCs distribuídos e I/O remotos, a estabilidade da tensão e baixo ripple são críticos para entradas analógicas — ruído na alimentação pode degradar medições. A fonte ACDC 65 W oferece filtros e regulagem suficientes para minimizar interferência em sinais e facilitar conformidade com normas de compatibilidade eletromagnética. Para painéis com múltiplos consumidores, recomenda-se segmentar cargas por barramentos e proteção individual (fusíveis/disjuntores).

Em projetos que exigem certificações e testes de conformidade do painel, a especificação da fonte deve constar no DTM (device technical manual) e ser validada conforme normas aplicáveis (por exemplo, IEC/EN 62368‑1 para segurança elétrica). Para aplicações críticas, incluir um plano de manutenção preventiva e monitoramento da saúde da fonte via I/O digital ou telemetria.

Aplicações em energia, transporte e infraestrutura crítica

Em subestações secundárias e salas de comando, a faixa ampla de entrada facilita instalação em painéis alimentados por redes com variações ou transformadores auxiliares. A liderança nesse segmento exige resistência à interferência eletromagnética e a presença de proteções contra sobretensão e sobretensão transiente, típicas em linhas de energia. A capacidade de operar em condições de rede degradada (brownout) aumenta a resiliência do sistema.

No transporte (ferroviário, rodoviário) e em centrais de energia distribuída, o equipamento deve suportar vibração, choque e faixas de temperatura estendidas. Modelos industriais como o aqui descrito frequentemente atendem requisitos mecânicos rígidos (fixação DIN‑rail, carcaça metálica, isolamento reforçado) e oferecem opções de travamento de bornes e retenção anti‑vibração. A escolha correta impacta diretamente a segurança operacional e a continuidade do serviço.

Em infraestrutura crítica, o uso combinado com baterias e sistemas UPS exige atenção ao comportamento em transferência e à disponibilidade de comutação entre fontes. Estratégias de redundância (N+1) e diodos ORing ou módulos de redundância dedicados garantem continuidade sem interrupção nas cargas sensíveis.

Critérios de seleção por setor

Para automação: priorize baixo ripple (<150 mV p‑p), regulação estática e dinâmica adequadas ao perfil de carga do PLC/I/O e eficiência elevada para reduzir dissipação térmica no painel. Verifique também MTBF e histórico de confiabilidade do fabricante. Para ambientes expostos: avalie proteção IP, resistência a corrosão e fixação mecânica.

Para energia/transporte: priorize conformidades EMC e certificações nacionais, isolamento reforçado, comportamento frente a surtos (IEC 61000‑4‑5) e especificações de vibração/choque. Considere também requisitos de certificação setorial (p. ex. normas ferroviárias ou utilities). Para IIoT e SCADA: busque fontes com capacidade de integração para telemetria ou que permitam monitorar status via um módulo I/O.

Checklist decisório (resumo):

• Faixa de entrada adequada (85–270 VAC)
• Potência e correntes de saída (24 V/2,5 A; 5 V/0,5 A)
• Proteções (OVP/OCP/OTP/SC)
• Derating e faixa de temperatura
• Certificações EMC e segurança (IEC/EN 62368‑1, IEC 61000‑6‑2/4)
• Opções de redundância e monitoramento

Especificações técnicas detalhadas (tabela)

A seguir uma tabela com as especificações essenciais da fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W). Valores típicos são indicados quando aplicável; consulte a ficha técnica do fabricante para confirmações formais antes de projeto e aprovação.

Tabela de especificações técnicas (entrada, saída, potência, proteções, dimensões)

A tabela acima sintetiza os parâmetros elétricos, mecânicos e ambientais de maior impacto no projeto de painéis. Para especificações detalhadas (dimensões, curvas térmicas e características de transient response) consulte a ficha técnica do produto no site do distribuidor. Em projetos com requisitos rigorosos, valide isolação e testes de surge conforme IEC 61000‑4‑5 e imunidade conforme IEC 61000‑4‑11.

Ao comparar modelos, atente-se também para a presença de PFC ativo vs. passivo: fontes com PFC ativo apresentam fator de potência próximo de 0,9–0,99, reduzindo distorção harmônica na rede e requisitos de proteção. Para aplicações sensíveis ao ripple (entradas analógicas), prefira fontes com baixas ondulações e filtragem adicional.

Notas de aplicação e condições de operação

Derating: é comum que a potência máxima seja garantida até 40–50 °C, com redução linear acima desse limite até uma temperatura de desligamento seguro. Considere ventilação do painel e espaço livre ao redor para dissipação. Vibração e choque: verifique se o produto atende aos requisitos mecânicos do seu ambiente (ex.: IEC 60068‑2).

Conexões: utilize cabos de seção adequada, bornes traváveis para evitar folgas por vibração e proteções upstream (fusíveis ou disjuntores) dimensionados. Para ambientes com alta contenção de EMI, recomenda‑se blindagem e filtros de linha adicionais. Em aplicações críticas, inclua monitoramento de tensão e corrente para predizer falhas.

Segurança e conformidade: valide o produto com base nas normas aplicáveis ao seu projeto: IEC/EN 62368‑1 para segurança geral; em aplicações médicas ou de alta criticidade adicione referências como IEC 60601‑1 (quando aplicável a equipamentos médicos). Documente a seleção e mantenha registros de testes de aceitação no FAT/SAT.

Importância, benefícios e diferenciais da fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W)

A adoção de fontes chaveadas industriais traz ganhos substanciais em eficiência, diminuição de calor gerado no painel e redução do tamanho do conjunto. A presença de duas saídas reguladas permite alimentar tanto a lógica de controle (24 V) quanto circuitos auxiliares (5 V) a partir de um único módulo, simplificando fiação e economizando espaço. Isso reduz o TCO e facilita a manutenção.

Em continuidade operacional, fontes com mecanismos de proteção inteligentes (latch‑off versus reinício automático configurável) e elevado MTBF diminuem a probabilidade de downtimes não planejados. A robustez contra surtos e a compatibilidade com UPS e baterias garantem que cargas críticas mantenham operação durante transientes de rede, o que é crucial em utilities e instalações de transporte.

Diferenciais técnicos incluem isolamento reforçado, eficiência elevada, baixo ripple e opção de integração com módulos de monitoramento ICP DAS para telemetria. Outro diferencial prático é o formato DIN‑rail, que facilita retrofit em painéis existentes. Para aplicações que exigem essa robustez, a série de fontes industriais da ICP DAS é uma solução ideal. Confira as especificações detalhadas para seleção e compra: https://www.lri.com.br/fontes-industriais/fonte-acdc-85-270vac-24vdc2-5a-5v-0-5a-65w

Benefícios para continuidade operacional e confiabilidade

A fonte reduz riscos de falha por sobrecarga e superaquecimento graças a proteções integradas e gerenciamento térmico. Um projeto com MTBF elevado impacta positivamente o planejamento de manutenção, permitindo intervalos maiores entre trocas preventivas e reduzindo custos de parada. Em muitos casos, a escolha de uma fonte confiável evita substituições frequentes que geram retrabalho no painel.

Além disso, a eficiência energética menor perda térmica reduz necessidade de ventilação ativa, o que é uma vantagem em painéis com espaço ou ventilação restrita. Em sistemas com redundância N+1, a troca de um módulo sem interrupção é facilitada por arquiteturas com diodos ORing ou módulos de redundância dedicados, mantendo disponibilidade do sistema.

Monitoramento remoto e alarmes permitem antecipar falhas por degradação (por exemplo, aumento de ripple ou queda de eficiência), integrando a saúde da fonte ao plano de manutenção preditiva do fabricante. Considere integrar leituras de tensão/ corrente via módulos ICP DAS para reportar condições ao SCADA.

Diferenciais técnicos e certificações

As conformidades com IEC/EN 62368‑1 (segurança de equipamentos) e normas EMC como IEC 61000‑6‑2/6‑4 atestam sua aptidão industrial. Proteções como OVP/OCP/OTP e resposta a curtocircuito com recuperação automática ou latch‑off configurável são diferenciais para aplicações críticas. Isolamento reforçado e hold‑up time adequado garantem compatibilidade com bancos de baterias e sistemas UPS.

Design físico (trilho DIN, bornes com trava, carcaça metálica) e testes de vibração/choque completam a lista de diferenciais práticos para ambientes severos. Para integração IIoT, a possibilidade de acoplar módulos de monitoramento ICP DAS simplifica a telemetria de status elétrico e preditiva.

Impacto em custo total de propriedade (TCO)

Ao avaliar TCO, inclua custos de compra, instalação (espaço, fiação, proteções), energia (eficiência) e manutenção (MTBF, facilidade de troca). Uma fonte mais eficiente reduz perdas e canibalização térmica, o que pode diminuir custos com climatização do painel. A redução de falhas e o aumento de intervalos de manutenção refletem diretamente em economia operacional.

Para decisões de compra, compare não só preço inicial, mas curva de falha, disponibilidade de peças de reposição e suporte técnico do fornecedor. Para facilitar a aquisição e garantir suporte, consulte a página de produtos da LRI com modelos alternativos: https://www.lri.com.br/fontes-industriais/

Guia prático de instalação e uso (Como fazer/usar?) da fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W)

Antes da instalação, realize uma inspeção física do módulo, verifique integridade mecânica, etiquetas e versão do firmware (se aplicável). Tenha à mão ferramentas isoladas, multímetro, alicate de crimpagem e dispositivos de proteção (fusíveis/CB). Confirme a tensão de entrada disponível e a capacidade do painel para acomodar a dissipação térmica do componente.

Desligue todas as fontes de alimentação antes de conectar. Monte a fonte em trilho DIN firme, com espaço livre acima e abaixo para circulação de ar (pelo menos 5–10 mm recomendado). Conecte a entrada AC aos bornes L/N e PE, observando polaridade e aterramento robusto — o aterramento é crítico para segurança e para o desempenho EMC.

Após montagem, realize comissionamento: meça tensões de saída com multímetro sob carga parcial e plena, verifique ripple com osciloscópio (20 MHz BW), e confirme operação das proteções (testes de sobrecorrente controlados). Documente resultados e registre valores no relatório de comissionamento.

Preparação: ferramentas, inspeção inicial e checklist elétrico

Checklist pré-instalacional:

• Verificar compatibilidade de tensão de entrada 85–270 VAC
• Ferramentas: multímetro, osciloscópio, alicates isolados, chave de torque
• Dispositivos de proteção upstream: fusível ou disjuntor
• Verificar espaço para ventilação e fixação DIN‑rail
• Conferir label do produto e número de lote para controle de qualidade

Realize inspeção visual para detectar danos, conexões frouxas ou sinais de oxidação nos bornes. Confirme a seção de cabos de saída recomendada conforme corrente máxima (24 V @ 2,5 A → cabo mínimo conforme norma local e queda de tensão aceitável).

Passo a passo de montagem e conexão elétrica

1. Fixar a fonte no trilho DIN e travar mecanicamente.
2. Conectar PE (terra) primeiro; depois L e N; usar cabo com terminais isolados.
3. Conectar saídas 24 V e 5 V aos barramentos correspondentes com fusíveis individuais quando necessário.
4. Aterrar o painel conforme norma (malha de equipotencialidade) para garantir proteção e imunidade EMC.
5. Fechar o painel parcialmente e energizar para testes iniciais com carga mínima, depois aumentar para carga nominal.

Testes de comissionamento e validação de saída

Teste de aceitação:

• Medir tensão de saída sem carga e com 25%, 50%, 100% de carga.
• Medir ripple em saída 24 V com escopo (pico‑a‑pico).
• Verificar comportamento em falta de rede (brownout test) e tempo de hold‑up com carga crítica.
• Registrar temperatura superficial após 1 hora em condição de carga nominal.

Valide as proteções: usando carga controlada, simule sobrecorrente e confirme quão a fonte reage (recuperação automática ou latch‑off). Para sistemas críticos, realize também teste de integração com UPS/bateria.

Manutenção preventiva e solução de problemas

Rotina preventiva: inspeção visual semestral, limpeza de poeira, verificação de torque dos bornes e medição de saída sob carga. Monitore sinais de degradação: aumento de ripple, queda de eficiência, aquecimento excessivo ou ruídos audíveis indicam necessidade de substituição.

Soluções rápidas:

• Sem saída: verificar fusíveis, tensão de entrada e aterramento.
• Queda de tensão sob carga: checar conexões, seção de cabos e presença de derating por temperatura.
• Intermitência: investigar vibração mecânica, bornes soltos ou interferência EMI.

Documente todos os eventos e mantenha um inventário de módulos sobressalentes para redução de downtime.

Integração com sistemas SCADA/IIoT fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W)

A fonte por si só pode não possuir comunicação nativa, mas é facilmente monitorada via PLC ou módulos I/O ICP DAS que leem tensão, corrente e estados de falha. Integrar indicadores de status permite criar alarmes no SCADA para reduzir MTTR e habilitar ações automáticas em caso de falha de alimentação.

Estratégias de monitoramento: uso de entradas analógicas para medir tensão e corrente, entradas digitais para sinalizar falha (se a fonte fornece contato de alarme) ou uso de módulos de telemetria modbus/ethernet que coletam leitura e enviam ao SCADA. A topologia escolhida dependerá da criticidade do dado e frequência de amostragem desejada.

Em arquitetura IIoT, os dados da fonte podem ser publicados em protocols MQTT/OPC UA via gateways ICP DAS, permitindo análise preditiva e manutenção baseada em condição. Isso eleva a visibilidade operacional e cria históricos que suportam decisões de substituição antes de falhas.

Estratégias de monitoramento (direto x via PLC/I/O)

Direto: instalar sensores de corrente (shunt ou transformador de corrente) e sensores de tensão com condicionamento para leitura por gateway IIoT para amostragem contínua. Vantagem: menor latência e possibilidade de alarmes locais.

Via PLC/I/O: usar entradas analógicas do PLC para monitorar tensões e correntes, e entradas digitais para estados de falha. Vantagem: aproveita o ciclo lógico existente e integra facilmente com lógica de controle e HMI.

Recomendação: combinar monitoramento local (PLC) e telemetria para redundância de informações e suporte a manutenção preditiva. Utilize módulos ICP DAS para simplificar integração com protocolos industriais.

Exemplo de arquitetura SCADA/IIoT com monitoramento de fonte

Diagrama conceitual (descrição):

• Fonte alimentando painel → medição de tensão/corrente por módulos I/O → gateway Modbus/TCP ou OPC UA → SCADA/Historian → Dashboard IIoT e sistema de alertas (e‑mail/SMS).
• Alerta de falha gera evento no SCADA e workflow de manutenção; dados de ripple e temperatura alimentam algoritmo de previsão de falha.

Fluxo de dados: leituras periódicas → armazenamento histórico → análise de tendência → notificação. Integração com CMMS ajuda fechar o ciclo de manutenção.

Boas práticas de segurança cibernética e isolamento

Segregue redes de instrumentação e redes corporativas; use VLANs, firewalls industriais e autenticação forte. Proteja gateways e PLCs com atualizações e controle de acesso. Isolar sinais críticos fisicamente e eletricamente reduz risco de propagação de falhas.

Implemente criptografia e autenticação para protocolos IIoT (MQTTs, OPC UA com certificados). Monitore logs de acesso e eventos de rede para detectar comportamento anômalo. Para aplicações críticas, realize avaliações de risco e testes de penetração.

Exemplos práticos de uso e estudos de caso com fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W)

Caso 1 — Alimentação de PLC e módulos remotos em painel compacto: Um painel com PLC que exige 24 V/1,8 A e um módulo de comunicações 5 V/0,3 A, totalizando ~2,1 A. A fonte 24 V/2,5 A fornece margem adequada sem necessidade de múltiplas fontes, simplificando fiação e fusíveis. Proteções individuais garantem segurança de campo.

Caso 2 — Backup parcial e redundância em linha: Em um quiosque de telecom, duas fontes idênticas em paralelo com diodos ORing (ou módulo de redundância) configuram esquema N+1. Em caso de falha de uma unidade, a outra assume a carga mantendo operação até substituição, reduzindo downtime.

Caso 3 — Integração IIoT com monitoramento remoto: Fonte instalada em unidade de tratamento de água com módulo ICP DAS medindo tensão/corrente e enviando dados via 4G para plataforma IIoT. Alertas por aumento de ripple permitiram programar manutenção antes da falha, evitando parada da planta.

Caso 1: Alimentação de PLC e módulos remotos em painel compacto

Dimensionamento: some correntes de todos os consumidores e aplique margem de 20–30% para picos. Para cargas com picos (motores, solenóides), considere SUPPLY com maior capacidade ou banco de capacitores locais para absorver picos. Use proteção individual (fusíveis) e etiquetagem.

Validação: testar com carga real e registrar ripple e variação térmica; garantia de operação contínua por 24–72 horas antes da aceitação final. Documente a configuração para replicabilidade em outras células de produção.

Caso 2: Backup parcial e redundância em linha

Estratégia: N+1 usando diodos Schottky ou módulo de redundância que balanceia corrente. Garanta que o sistema de resfriamento seja adequado para carga plena de uma única unidade. Em hot-swap, utilize conectores com blindagem e procedimentos para evitar arco durante troca.

Teste: simular falha de uma unidade e validar comutação sem perda de alimentação. Monitorar correntes de entrada para identificar distribuição de carga após falha.

Caso 3: Integração em sistema IIoT com monitoramento remoto

Implantação: utilizar módulos ICP DAS para coleta de sinais analógicos/digitais e gateway para publicar em MQTT/OPC UA. Configure thresholds para alertas e dashboards para equipe de operação. Integrar dados em CMMS para acionamento de ordens de serviço automaticamente.

Resultados: redução de tempos de resposta, planejamento de manutenção preditiva e diminuição de falhas inesperadas.

Comparações técnicas com produtos similares da ICP DAS e erros comuns

Comparando com outras fontes ICP DAS, observe variações em potência, número de saídas, presença de PFC e tempo de hold‑up. Modelos maiores oferecem maior margem para picos e suporte a cargas concentradas, enquanto modelos menores são mais econômicos e compactos. A tabela abaixo resume a comparação típica.

Tabela comparativa: recursos, potência, entradas/saídas e proteções

Ao comparar modelos, faça uma matriz que inclua: faixa de entrada, eficiência, ripple, MTBF declarado, opcionais de redundância e dimensões mecânicas. Isso facilita a escolha técnica e orçamentária entre alternativas.

Erros comuns na seleção e instalação e como evitá-los

Erros frequentes: subdimensionamento (ignorar picos), não considerar derating térmico, aterramento inadequado e fiação insuficiente. Evite esses problemas aplicando checklists, simulando cargas e testando em campo antes da entrega final.

Para evitar falhas de EMC, não agrupe cabos de potência e sinais analógicos sem blindagem e mantenha rotações separadas no painel. Documente a instalação e treine equipe de manutenção.

Critérios técnicos avançados (ripple, transient response, derating)

Ripple e transient response afetam diretamente entradas analógicas e comunicações seriais; especifique ripple p‑p e tempo de recuperação (ms) para transientes. Derating térmico deve ser calculado considerando temperatura ambiente máxima do local e ventilação disponível: muitas fontes reduzem potência acima de 40–50 °C.

Verifique curvas de eficiência x carga e curvas térmicas na ficha técnica. Para aplicações sensíveis, solicite relatório de testes do fabricante.

Conclusão

A fonte ACDC 85–270 VAC → 24 VDC/2,5 A + 5 V/0,5 A (65 W) da ICP DAS é uma solução versátil para painéis industriais, automação, transporte e aplicações IIoT que exigem múltiplas saídas com robustez e proteções integradas. Sua faixa ampla de entrada e características de proteção a tornam apropriada para ambientes com variação de rede e requisitos de continuidade operacional. Para aplicações que exigem essa robustez, a série da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação: https://www.lri.com.br/fontes-industriais/fonte-acdc-85-270vac-24vdc2-5a-5v-0-5a-65w

Este artigo foi estruturado para oferecer informações técnicas (normas, conceitos como PFC, MTBF, derating) e guias práticos de seleção, instalação e integração com SCADA/IIoT. Para aprofundar em temas correlatos, veja outros artigos técnicos no blog da LRI sobre fontes e monitoramento IIoT: https://blog.lri.com.br/fontes-para-paineisindustriais e https://blog.lri.com.br/boas-praticas-de-aterramento/

Entre em contato para suporte técnico ou solicitação de proposta — comente abaixo suas dúvidas ou desafios em projetos para que possamos responder com recomendações práticas. Incentivo à interação: compartilhe seus casos de uso, dúvidas sobre dimensionamento ou pedidos de comparativo com outros modelos.
