Introdução

Apresentarei de forma clara o conceito do HMI Touch 2.8" (1x RS‑485, Ethernet, PoE, RTC), suas funções essenciais e o contexto de uso industrial. Este artigo técnico direcionado a engenheiros de automação, integradores e profissionais de TI industrial descreve arquitetura, especificações, integração com SCADA/IIoT e boas práticas de instalação. Já no início mencionamos termos-chave: HMI Touch 2.8" (1x RS‑485, Ethernet, PoE, RTC), HMI PoE, HMI RS‑485, HMI RTC para otimização semântica e busca técnica.

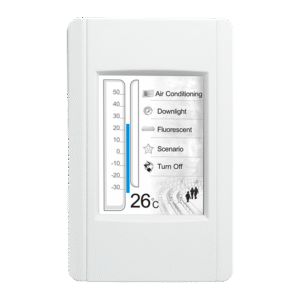

O HMI Touch 2.8" da ICP DAS é uma interface homem‑máquina compacta projetada para visualização e controle local, com porta serial RS‑485 para dispositivos Modbus RTU, Ethernet para Modbus TCP/SCADA e alimentação via PoE para instalações com cabeamento simplificado. O RTC (real time clock) permite logging com timestamp confiável mesmo em condições de perda temporária de comunicação ou energia. Em termos de conformidade técnica, projetos deste tipo costumam observar normas IEC/EN 62368‑1 (segurança de equipamentos de TI), IEC 61000‑6‑2/‑6‑4 (imunidade/emissão industrial) e IEC 60529 (grau de proteção), além de práticas de MTBF e análise de falhas em projeto.

Este material enfatiza conceitos relevantes como PoE (802.3af/at), terminação e bias de RS‑485, MTBF, e requisitos de EMC/segurança. Fornecerei tabelas comparativas, checklists de instalação, passos de configuração de rede, exemplos de mapeamento Modbus RTU→TCP e estratégias IIoT (MQTT, TLS, buffering). Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao HMI Touch 2.8" — o que é e por que importa

O HMI Touch 2.8" (1x RS‑485, Ethernet, PoE, RTC) é um painel de operação compacto, pensado para aplicações onde espaço, custo e integração rápida são críticos. Ele serve como interface local entre operadores e controladores, além de atuar como ponto de convergência de dados (serial ↔ Ethernet). Sua importância cresce com a adoção de arquitetura distribuída e IIoT, onde dispositivos finais precisam ser autônomos e confiáveis.

A disponibilidade de PoE reduz a necessidade de alimentação DC local, simplificando cabeamento em painéis, postes e locais remotos, enquanto a porta RS‑485 mantém compatibilidade com imensa base instalada de sensores e atuadores Modbus RTU. O RTC é um diferencial operacional para registro de eventos, logs e sincronização de histórico quando integrados a sistemas SCADA ou plataformas cloud.

Em termos de projeto, a escolha desse HMI impacta diretamente no tempo de comissionamento, custo de cabeamento e robustez de operação. Por isso, critérios técnicos como suporte a protocolos industriais, resistência a interferências (IEC 61000), e capacidade de logging (memória/RTC) devem guiar a seleção.

Principais aplicações e setores atendidos pelo HMI Touch 2.8"

O HMI Touch 2.8" é indicado para automação industrial, estações de bombeamento (água e esgoto), infraestrutura predial, painéis de energia, linhas de produção compactas e aplicações OEM que exigem interface local. Sua combinação de serial e Ethernet o torna ideal para equipamentos legados que necessitam de conectividade moderna.

Setores como utilities, manufatura, energia renovável (microinversores, painéis fotovoltaicos) e IoT industrial beneficiam‑se pela instalação simplificada via PoE e timestamps precisos com RTC. Em cenários distribuídos, o HMI pode atuar como agregador de sensores, pré‑processador de alarmes e ponto de entrada para gateways IIoT.

Além disso, OEMs que especificam equipamentos embarcados valorizam o fator de forma reduzido e certificações industriais. A facilidade de customizar telas e mapear registradores Modbus reduz tempo de entrega e facilita manutenção em campo.

Aplicações por setor — o que resolverá em cada caso

Automação industrial: o HMI centraliza informações de CLPs e drives via RS‑485/Modbus RTU e disponibiliza dados em rede para SCADA via Modbus TCP. Resolve problemas de sincronismo de operadores com processos e reduz retrabalhos por falta de visibilidade local.

Água e esgoto: em estações de bombeamento, o HMI registra eventos com RTC, exibe alarmes locais e transmite telemetria via Ethernet/PoE. A solução reduz tempo de deslocamento por falhas e agiliza respostas operacionais.

Energia e fotovoltaica: integrando medidores e inversores via RS‑485, o HMI permite logging de produção, alarmes de performance e envio periódico para nuvem. O PoE facilita instalação em galerias e quadros sem fonte DC adicional.

Especificações técnicas detalhadas do HMI Touch 2.8"

A seguir apresento um conjunto de especificações técnicas típicas para o HMI Touch 2.8". Recomenda‑se confirmar valores exatos na ficha técnica do produto no site do distribuidor ou no catálogo oficial ICP DAS. Essas especificações cobrem CPU, memória, display, interfaces, PoE, RTC e condições ambientais.

• Processador: ARM Cortex‑M/ARM9 (modelo industrial), frequência típica entre 200–600 MHz.
• Memória: Flash para firmware e armazenamento de projetos, RAM para runtime; capacidades típicas 16–128 MB.
• Display: TFT 2.8" colorido, resolução típica 240×320 ou similar, touchscreen resistivo ou capacitivo dependendo modelo.
• Interfaces: 1× RS‑485 (terminação configurável), 1× Ethernet 10/100 Mbps, GPIOs limitados conforme modelo.
• PoE: compatível com 802.3af (Classe 0/3); atenção à disponibilidade de energia para recursos adicionais.
• RTC: bateria interna ou condensador para manter timestamp por períodos stand‑alone.
• Alimentação alternativa: suporte a 24 VDC (alguns modelos) com proteção contra inversão de polaridade.
• Conformidades: IEC/EN 62368‑1 (segurança), IEC 61000‑6‑2/‑6‑4 (EMC industrial), IEC 60529 (IPxx conforme modelo), UL508 para painéis industriais.

Tabela de especificações técnicas (resumo rápido e comparável)

Notas técnicas e requisitos ambientais/eletrônicos

Para garantir operação confiável observe a classe PoE: dispositivos que consomem >12.95 W exigirão PoE+ (802.3at) ou fonte local. Verifique o orçamento de potência do switch PoE e o cabeamento (Cat5e mínimo para 100 Mbps). Em projetos sensíveis, a presença de filtro e PFC (Power Factor Correction) na fonte de gabinete melhora a qualidade energética e reduz harmônicos.

Considerações EMC: seguir recomendações de aterramento (PE ao chassi), manter sinais RS‑485 em malha com terminações a 120Ω e resistores de bias quando aplicável. Em ambiente industrial, utilizar filtros de modo comum e separação física de cabos de potência para mitigar interferência (IEC 61000‑4‑4/‑4‑5 testes). Proteja o HMI contra umidade e poeira conforme IP rating do modelo (IEC 60529).

Para confiabilidade, considere MTBF e políticas de manutenção: backups regulares do projeto HMI, verificação de bateria RTC e monitoramento de logs. A instalação em painéis deve respeitar dissipação térmica e evitar temperaturas acima da faixa especificada.

Importância, benefícios e diferenciais do HMI Touch 2.8"

O HMI Touch 2.8" entrega usabilidade local, reduzindo IVAs (intervenções) e acelerando operações com telas intuitivas. Com PoE, reduz custos de cabeamento e tempo de instalação. A presença de RS‑485 garante compatibilidade com vasta instrumentação existente, protegendo investimentos.

O RTC permite registro temporal de eventos e anomalias, fundamental para análise post‑mortem e compliance em sistemas críticos (ex.: estações de bombeamento). A combinação de interfaces facilita integração imediata a SCADA e gateways IIoT, reduzindo a necessidade de hardware adicional.

Diferenciais competitivos incluem a robustez industrial, firmware com suporte a protocolos industriais e possibilidade de customização de telas. Frente a alternativas sem PoE ou sem RTC, o modelo reduz pontos de falha (menor cablagem) e melhora qualidade dos dados coletados.

Benefícios operacionais e retorno sobre investimento (ROI)

Economia em cabeamento (PoE) e redução de fontes externas podem cortar custos de instalação até 20–30% em projetos distribuídos. Tempo de comissionamento diminui com templates HMI pré‑configurados, tipicamente reduzindo horas‑homem em 30–50% por estação.

Manutenção preventiva melhora com logs de RTC: menos deslocamentos para diagnóstico e redução de downtime. No medium term, ROI é observado via menor custo operacional e melhor eficiência de plantas (KPIs de disponibilidade e MTTR reduzidos).

Também há ganho intangível na capacitação de equipe — interfaces claras reduzem erros operacionais e aceleram treinamentos de operadores.

Diferenciais técnicos e de projeto (por que escolher este modelo)

PoE integrado simplifica retrofit em instalações com infraestrutura de rede; o RTC garante integridade temporal de logs; e o suporte nativo a Modbus RTU/TCP facilita interoperabilidade com SCADA existentes. Esses atributos são críticos quando o projeto exige baixo impacto físico e alta compatibilidade.

Além disso, modelos ICP DAS tipicamente oferecem firmware com opções de scripting e alarmes locais, facilitando lógicas simples no próprio HMI — reduzindo carga no CLP/gateway. O design industrial e conformidades (EMC, segurança) suportam uso em ambientes rigorosos.

Quando a aplicação exige logging local e sincronização temporal para auditoria, o RTC embutido é decisivo. Para projetos onde cabeamento é caro (postes, fachadas, quadros dispersos), PoE reduz CAPEX.

Guia prático — Como instalar, configurar e usar o HMI Touch 2.8" passo a passo

Siga um fluxo: montagem física → cabeamento elétrico/PoE → configuração de rede → mapear comunicação Modbus → testar telas e alarmes. Faça backup do projeto antes de qualquer atualização de firmware. Sempre leia o manual de instalação do fabricante e siga normas de segurança (IEC 62368‑1, UL508).

Antes de energizar, verifique terminação RS‑485 (120Ω) e polaridade no conector. Para PoE, verifique o switch quanto à capacidade total e classificação (af/at). Se usar alimentação 24 VDC alternativa, assegure proteção contra inversão e sobre‑tensão.

Em ambiente de produção, realize testes de estresse: comutação de rede, quedas de energia e reinicialização para validar logs do RTC e recuperação automática. Documente configurações IP, IDs Modbus e versões de firmware.

Instalação física e elétrica (PoE, RS‑485, aterramento)

• PoE: utilize switch compatível 802.3af/at. Verifique budget por porta e por switch. Use cabo Cat5e/Cat6 para até 100 Mbps.
• RS‑485: cabo par trançado blindado, terminação 120Ω nas extremidades, resistor de pull‑up/pull‑down (bias) se necessário. Evite loops de terra; use isolamento se distante.
• Aterramento: conecte o chassi a PE, mantenha referência de terra do painel. Evite ligar condutores de sinal e potência no mesmo duto.

Siga boas práticas de roteamento: separar rede de potência, curtos trechos de fio para sinais e evitar cruzamentos em 90° para reduzir acoplamento eletromagnético.

Configuração de rede e parâmetros IP (DHCP vs IP estático)

Defina se o HMI receberá IP via DHCP (mais simples em redes gerenciadas) ou IP estático (recomendado para dispositivos de controle e SCADA). Para IP estático, documente máscara, gateway e DNS; use reservas DHCP para previsibilidade.

Firewall: abra portas específicas (ex.: Modbus TCP 502) e limite acesso via listas de controle para segmentar rede OT. Utilize VLANs para isolar tráfego operacional da TI. Evite exposição direta à Internet sem VPN e TLS.

Ao integrar em redes com PLCs e SCADA, sincronize horário (NTP) se disponível; caso contrário, garanta que o RTC seja ajustado e testado após atualizações e reinicializações.

Configuração de comunicação Modbus RTU/TCP e telas HMI

Mapeie registradores Modbus: identifique endereços roco SH (holding/input), determ ine offset e scaling. Configure baud rate, paridade, stop bits e IDs para Modbus RTU com precisão — inconsistências aqui são a causa nº1 de falha.

Para Modbus TCP, configure porta 502 e verifique timeout/retries para tolerância à latência. Teste leitura/escrita de pontos com ferramentas de diagnóstico (Modbus Poll, QModMaster).

Crie telas objetivas: indicadores de processo, alarmes visuais, botões de ação com confirmação e proteção por senha onde aplicável. Valide workflows com operadores antes de liberar em produção.

Procedimentos de atualização de firmware e backup de configuração

Sempre leia release notes antes de atualizar. Mantenha backups do projeto e da configuração em servidores seguros. Realize atualização em janelas de manutenção com plano de rollback.

Use métodos seguros: transferências via HTTPS/SSL ou interfaces USB/SD card conforme suportado. Verifique integridade da energia (PoE estável ou fonte redundante) durante atualização para evitar corrupção.

Agende verificações periódicas dos backups, testes de restauração e controle de versão do firmware para garantir rastreabilidade e conformidade.

Integração com sistemas SCADA e plataformas IIoT (HMI PoE, HMI RS‑485, HMI RTC)

A integração com SCADA exige mapeamento de tags, definição de alarmes e sincronização temporal. O HMI Touch atua como cliente Modbus TCP ou como proxy RTU→TCP, dependendo da arquitetura. Em arquiteturas IIoT, ele pode enviar dados para gateways que traduzem para MQTT ou HTTPS.

Para IIoT, escolha estratégias que preservem segurança (TLS, autenticação), buffering local em caso de perda de conectividade e políticas de dados (filtros, agregação). O RTC permite timestamps confiáveis antes de envio para nuvem, melhorando qualidade de séries temporais.

Use padrões de modelagem de dados (ex.: tags com atributos: Units, Scale, Alarm thresholds) para facilitar ingestão por SCADA ou plataformas analytics.

Mapear e traduzir dados — Modbus RTU para Modbus TCP e outros protocolos

Conversão típica: HMI lê Modbus RTU (via RS‑485) e disponibiliza tags via Modbus TCP ou encaminha ao gateway. Define‑se tabela de mapeamento: endereço RTU → Holding/Input register TCP com offsets e scaling. Exemplo: RTU Slave 3, Holding 40001 → Modbus TCP Address 40001 on HMI.

Cuidado com endianness e representação (inteiro 16/32 bits, float IEEE754). Padronize formatos e documente conversões para evitar discrepâncias entre sistemas.

Para outros protocolos (BACnet, OPC UA), utilize gateways dedicados ou o CLP/gateway local que traduz registros; mantenha o HMI focado em visualização e pré‑processamento leve.

Conectar ao SCADA: exemplos práticos (configuração de tags e alarmes)

• Defina cada variável com nome, endereço, unidade, escala e limites de alarme.
• Configure debounce e delays para evitar alarmes falsos por ruído.
• Sincronize eventos via RTC para permitir auditoria; envie eventos críticos via MQTT/HTTPS se SCADA suportar.

Implemente testes de aceitação: simular disparo de alarmes, perda de comunicação e restauração para validar notificações e logging.

Estratégias IIoT: uso com MQTT, gateways e envio para nuvem

Arquiteturas possíveis: HMI → Gateway IIoT (tradução e segurança) → Broker MQTT/TLS → Cloud. Prefira edge gateways que implementem buffering e QoS para garantir entrega confiável. Use TLS e certificados para autenticação mútua.

Para deployments com largura de banda limitada, realize agregação local (averaging, compressão) e envios periódicos. Armazene dados críticos no HMI até confirmação de recebimento pelo broker.

Considere políticas de retenção e conformidade de dados; RTC ajuda a garantir integridade temporal.

Exemplos práticos de uso do HMI Touch 2.8" em projetos reais

Apresentarei três casos típicos: monitoramento de bombas, interface de linha compacta e telemetria fotovoltaica. Cada caso foca arquitetura, pontos monitorados e resultados mensuráveis.

Os casos ilustram uso combinado de RS‑485 (equipamentos legados), Ethernet/PoE (infraestrutura simplificada) e RTC (registro). Em todos, a redução de downtime e a agilidade no diagnóstico se destacam como ganhos principais.

Use estes exemplos como padrão de referência para RFPs e especificações técnicas ao solicitar cotações ou integrar dispositivos em painéis existentes.

Caso 1 — Monitoramento remoto de bombas (água e esgoto)

Arquitetura: sensores de nível e VFDs via RS‑485 → HMI Touch 2.8" no painel → Ethernet PoE para gateway regional → SCADA. O HMI registra eventos com RTC e envia alarmes locais e remotos.

Desafio resolvido: falta de timestamp confiável e necessidade de interface local para técnicos de campo. Resultado: redução de chamadas de manutenção e identificação rápida de falhas, com logs que facilitam root cause analysis.

Caso 2 — Interface operador para linha de produção compacta

O HMI centraliza controle de máquinas compactas, disponibilizando botões de ciclo, indicadores de OEE e alarms. Conexões RS‑485 para contadores e sensores; PoE simplifica instalação em células robotizadas.

Resultado: menor tempo de setup entre receitas, menos erros de operador e redução de tempo de parada para troca de linha.

Caso 3 — Telemetria de energia em painéis fotovoltaicos com PoE

HMI ligado a medidores via RS‑485, com PoE alimentando o painel de comunicação. O dispositivo registra produção e alarmes com RTC e encaminha pacotes agregados para a nuvem via gateway MQTT.

Ganho: instalação sem fonte DC local em coberturas, histórico de produção com timestamps confiáveis e alertas automáticos de queda de geração.

Comparação técnica e armadilhas — HMI Touch 2.8" vs produtos similares da ICP DAS e erros comuns (HMI PoE, HMI RS‑485, HMI RTC)

Em comparação com HMIs maiores, o 2.8" oferece menor custo e footprint, mas limita espaço de informação em tela. Quando a aplicação exige muitos dados simultâneos, avalie alternativas de tela maior ou HMI + gateway. Em relação a modelos sem PoE, a economia de cabeamento e flexibilidade de instalação pesam a favor do 2.8".

Erros comuns: não configurar terminação/bias em RS‑485, usar PoE insuficiente, negligenciar timezone/NTP para RTC, e exposição direta à rede corporativa sem segmentação. Esses erros causam falhas intermitentes e problemas de segurança.

Para decisões de escala, considere throughput de mensagens (scans/s), memória disponível para logs e limites de armazenamento RTC. Em aplicações intensivas de dados, um gateway dedicado ou HMI com maior memória pode ser necessário.

Matriz comparativa: recursos, conectividade, desempenho e custo-benefício

• Display/Usabilidade: 2.8" excelente para controles simples; 7"+ preferível para telas complexas.
• Conectividade: 1x RS‑485 + Ethernet + PoE é balanceado para retrofit; múltiplas seriais em modelos maiores.
• Desempenho: adequado para leituras periódicas; para centenas de tags/segundo, escolha gateway dedicado.
• Custo‑benefício: ótimo para projetos distribuídos com baixo requerimento de UI complexa.

Erros comuns na seleção e instalação (como evitá‑los)

• Falha: esquecer terminação RS‑485 — Solução: verificar e instalar 120Ω nas extremidades.
• Falha: PoE insuficiente — Solução: checar classificação 802.3af/at e budget do switch.
• Falha: endereçamento Modbus conflitante — Solução: manter planilha de IDs e reservas DHCP.
• Falha: não testar recuperação de energia — Solução: planos de contingência e backups de configuração.

Detalhes técnicos avançados e limites operacionais a considerar

Limitações incluem memória para histórico, taxa de polling tolerável e limites de logging via RTC. Alguns HMIs não suportam criptografia avançada ou múltiplos perfis VPN; para projetos críticos, combine com gateway IIoT com recursos de segurança ampliados.

A escalabilidade requer checagem de throughput: muitos tags com alta frequência podem saturar CPU e rede. Em dúvida, especifique margem de headroom (30–50%) no dimensionamento.

Conclusão

O HMI Touch 2.8" (1x RS‑485, Ethernet, PoE, RTC) é uma solução eficiente para aplicações que exigem interface local compacta, integração com equipamentos legados via RS‑485, alimentação simplificada via PoE e registro temporal com RTC. Seus diferenciais tornam‑no especialmente adequado para automação distribuída, utilities e projetos IIoT que priorizam custo e integração rápida. Para aplicações que exigem essa robustez, a série HMI Touch 2.8" da ICP Das é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/dispositivo-hmi-touch-2-8-1x-rs-485-ethernet-poe-rtc

Se deseja comparar com outras opções ou solicitar uma cotação para um projeto específico, consulte materiais técnicos adicionais e outros artigos do blog: https://blog.lri.com.br/hmi-industrial e https://blog.lri.com.br/integracao-modbus. Para aplicações com requisitos de integração e robustez, explore também a página de produtos e entre em contato para suporte e cotação: https://www.lri.com.br

Incentivo você a comentar com dúvidas técnicas ou cenários específicos — respondo com recomendações práticas e checklists adaptados ao seu projeto.
