Introdução
O Kit filtro substituível circular 4 filtros é uma solução modular de filtragem para canais de entrada de sinais em sistemas de aquisição de dados e condicionamento em ambientes industriais. Neste artigo técnico, abordamos em detalhe funcionamento, especificações, integração com SCADA/IIoT e exemplos práticos, utilizando termos como filtros para aquisição de dados, filtro circular substituível e integração SCADA já no primeiro parágrafo para maximizar relevância técnica e de SEO. Engenheiros de automação, integradores e compradores técnicos encontrarão aqui dados acionáveis, normas aplicáveis e recomendações de projeto.
A proposta é técnica e aplicável: descrever componentes, interfaces elétricas e mecânicas, critérios de seleção, procedimentos de instalação e testes pós-instalação. Citamos normas relevantes (por exemplo IEC/EN 62368-1 para segurança eletrônica e IEC 60601-1 quando aplicável a ambientes laboratoriais/medical-like), além de conceitos como MTBF e PFC quando pertinentes ao impacto em fontes e condicionamento. O conteúdo também conecta o produto a práticas de Indústria 4.0, IIoT e manutenção preditiva.
Convidamos ao diálogo técnico: se tiver dúvidas específicas sobre compatibilidade com um DAQ, RTU ou condicionador de sinal, poste nos comentários ou solicite um projeto piloto. Para mais leituras técnicas relacionadas, consulte artigos complementares no blog da LRI: https://blog.lri.com.br/como-melhorar-a-aquisicao-de-dados e https://blog.lri.com.br/integracao-scada-iiot.
Introdução ao Kit filtro substituível circular 4 filtros — visão geral e conceito fundamental (O que é?)

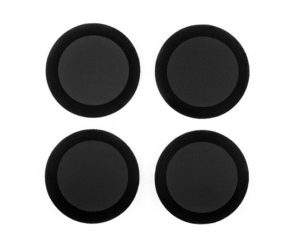

Descrição do produto: o que compõe o Kit filtro substituível circular 4 filtros
O kit consiste de um corpo circular (carcaça) metálico/plástico de montagem em painel, contendo quatro cartuchos de filtro substituíveis independentes. Cada cartucho incorpora elementos passivos de filtragem (RC, LC, ferrites) dimensionados para atenuação de ruído EMI/RFI e supressão de transientes. A interface elétrica oferece terminais ou conector circular para passagem de sinais e blindagem. Componentes auxiliares incluem juntas O-ring e porcas de fixação.
O desenho modular permite substituir apenas o cartucho desgastado, reduzindo MTTR (Mean Time To Repair) e custo total de propriedade (TCO). As especificações de vida útil dos cartuchos consideram fatores ambientais (temperatura, umidade, corrosão) e a classificação IP da carcaça determina aplicação em campo. A compatibilidade com diferentes níveis de sinal — mV, V, mA — depende do tipo do cartucho instalado.
Em sistemas de aquisição de dados, o kit atua como etapa física de condicionamento, protegendo transdutores e entradas ADC contra picos, ruído comum e interferência de alta frequência. Para aplicações críticas em utilities e energia, sua adoção impacta diretamente na robustez das medições e na manutenção preditiva.
Quando e por que usar este kit: objetivos e capacidades
Use o kit sempre que existirem problemas de ruído EMI/RFI, necessidade de isolamento de loops de corrente ou risco de transientes induzidos por comutação de cargas próximas. Em painéis de medição, esta solução reduz falsos positivos e derivações de sinal que afetam controle PID, análise de energia e alarmes SCADA. É igualmente útil para proteger entradas sensíveis em conversores A/D e condicionadores de sinal.
As capacidades típicas incluem atenuação de faixa ampla (kHz–GHz), supressão de picos transientes até níveis especificados (dependendo do cartucho) e manutenção simplificada pela troca modular. Em projetos IIoT, a redução de ruído melhora a qualidade dos telemetria coletados por RTUs/PLCs, resultando em dados mais confiáveis para ML/analytics.
A adoção do kit deve considerar compatibilidade elétrica (impedância, capacitância de acoplamento) e limitações mecânicas (espaço de painel, torque de fixação). Avalie também os requisitos normativos do seu setor e a necessidade de certificados específicos.
Promessa desta seção: você entenderá rapidamente funcionalidades e limites do Kit filtro substituível circular 4 filtros
Ao final desta seção você terá clareza sobre composição, objetivos operacionais e limites de uso do kit. Saberá quando priorizar sua instalação versus soluções passivas no cabo (ferrites, braids) ou filtros integrados em módulos DAQ. A compreensão dos trade-offs entre atenuação e carga em sinais analógicos é essencial para não comprometer precisão.
Fornecemos parâmetros para compatibilidade com sensores de corrente/tensão, transdutores piezoelétricos e sinais de baixa amplitude. Se precisar, podemos elaborar uma matriz de seleção para seu contexto específico (tipo de sensor, comprimento de cabo, taxa de amostragem).
Para aplicações que exigem essa robustez, a série Kit filtro substituível circular 4 filtros da ICP DAS é a solução ideal. Confira as especificações e solicite apoio técnico em https://www.lri.com.br/aquisicao-de-dados/kit-filtro-substituivel-circular-4-filtros.
Principais aplicações e setores atendidos pelo Kit filtro substituível circular 4 filtros
Setores industriais típicos (automação, tratamento de água, HVAC, laboratórios)
O kit atende setores com requisitos elevados de qualidade de sinal e ambiente eletromagneticamente hostil: automação de fábrica, tratamento de água e efluentes, HVAC corporativo e laboratórios de teste. Em utilities, evita leituras spuriouas em medidores de vazão e níveis; em HVAC, preserva precisão de sensores de temperatura/humidade.
Em laboratórios, a previsibilidade da filtragem melhora repetibilidade de ensaios e conformidade com normas de medição. Em plantas industriais, onde motores e inversores são abundantes, a proteção contra EMI reduz downtime e intervenções corretivas.
Os integradores de sistemas e OEMs valorizam a modularidade do kit para padronizar painéis e simplificar estoque de manutenção (spares kits). A modularidade também facilita testes pilotos antes de rollouts em larga escala.
Aplicações específicas (filtragem de sinal, proteção de sensores, condicionamento de ar)
Aplicações incluem proteção de transdutores de pressão e nível, filtragem de sinais analógicos de baixa amplitude (p.ex. 4–20 mA) e condicionamento de entradas para painéis de medição EMF. O kit é apto a reduzir harmônicos indesejados em linhas de medição e atenuar interferências induzidas por cabos de potência adjacentes.
Também é aplicável em portas de instrumentação para mitigar correntes de fuga e retorno de terra, colaborando com esquemas de aterramento e mitigação de loops de terra. Em usinas e subestações, protege instrument transformers e relés de proteção.
Na prática, a escolha do cartucho define finalidade: cartuchos com maior capacitância favorecem atenuação de alta frequência; combinações LC oferecem resposta de banda estreita para filtrar frequências específicas.
Cenários de sucesso: onde o kit entrega maior ROI
Maior ROI observável em ambientes com frequentes intervenções por ruído: linhas de produção com motores de passo, indústrias com soldagem por arco e centros de dados industriais. Redução de alarmes falsos e menor retrabalho em produtos sensíveis elevam eficiência operacional.
Em utilities, a diminuição de leituras errôneas reduz custos de inspeção e permite automação mais confiável de controles. Em laboratórios e OEMS, a consistência de medições melhora a qualidade do produto e acelera desenvolvimento.
ROI também surge da redução do inventário de filtros distintos — um kit modular padroniza reposição e reduz tempo morto (MTTR), influenciando positivamente o TCO.
Especificações técnicas do Kit filtro substituível circular 4 filtros (tabela comparativa e dados essenciais)
Tabela: especificações elétricas, mecânicas e ambientais (formato sugerido)
Promessa: tabela clara com dimensões, materiais, faixa de temperatura, vida útil e compatibilidade
ParâmetroValor típicoTipoKit circular com 4 cartuchos substituíveisImpedância de atenuação10 Ω a 10 kΩ (dependendo do cartucho)Atenuação10–60 dB (kHz–GHz, conforme cartucho)Tensão de sustentaçãoaté 600 V DC/AC (versões disponíveis)Corrente nominalaté 5 A (modelo típico)Temperatura de operação-40 °C a +85 °CMaterial da carcaçaAlumínio anodizado / Polímero UL94 V-0Grau de proteçãoIP66 (opcional)Vida útil cartucho≥ 5 anos (dependendo de exposição)CertificaçõesCE, RoHS; testes conforme IEC/EN 62368-1Requisitos de instalação e interface física/eletrônica
Instalação requer painel com abertura circular compatível, torque controlado nas porcas de fixação (especificado na ficha técnica) e cumprimento de polares/aterramento para manter integridade de blindagem. Terminais podem ser esferas de parafuso ou conector circular; use cabos blindados com malha ligada em um único ponto de terra próximo ao kit.
Configure impedâncias de entrada/saída com base na fonte e no ADC. Em linhas de 4–20 mA, verifique queda de tensão adicional causada pela filtragem; se necessário, escolha cartuchos de baixa resistência série. Para sinais diferenciais, mantenha simetria de filtragem em ambos os condutores.
Verifique comprimento de cabo e taxa de amostragem: filtros com resposta de baixa frequência podem introduzir atraso ou atenuação de sinal em sinais de alta dinâmica.
Certificações, conformidades e normas aplicáveis
O projetista deve considerar normas de compatibilidade eletromagnética (EMC) e segurança elétrica. Recomenda-se conformidade com IEC/EN 62368-1 para equipamentos eletrônicos, além de testes EMC conforme CISPR 11/32. Para aplicações laboratoriais/medical-like, referência a IEC 60601-1 pode ser necessária.
Para instalações em atmosferas corrosivas ou ambientes potencialmente explosivos, verifique certificações adicionais (ATEX/IECEx) e materiais resistentes à corrosão. Certificados CE e RoHS são típicos; solicite relatórios de teste para uso crítico.
Documentar MTBF estimado e procedimentos de substituição auxilia no cumprimento de políticas de manutenção e em auditorias de conformidade.
Importância, benefícios e diferenciais do Kit filtro substituível circular 4 filtros
Benefícios operacionais: manutenção, tempo de parada e custo total de propriedade
O design substituível reduz significativamente o tempo de manutenção, uma vez que apenas o cartucho degradado é trocado. Isso diminui MTTR e impacto nas janelas de produção. Centralizar filtros em um ponto de painel facilita inspeção e padroniza estoque de peças sobressalentes.
Menor número de interrupções e melhores dados de diagnóstico (sinais mais limpos) resultam em decisões de manutenção mais assertivas, contribuindo para redução do TCO. A previsibilidade na vida útil dos cartuchos favorece plano de manutenção preventiva.
Além disso, a modularidade facilita upgrades de filtragem sem substituição completa do pod no painel, otimizando CAPEX.
Diferenciais técnicos frente a filtros convencionais
Diferente de filtros embutidos no cabo (ferrites fixos) ou de filtros soldados, este kit oferece troca rápida e possibilidade de seleção de cartuchos com curvas de resposta distintas. A blindagem circular proporciona continuidade equipotencial melhor que soluções pontuais.
Os cartuchos podem ser certificados e testados individualmente, entregando garantias de desempenho (dB de atenuação por faixa). A capacidade de manutenção sem dessoldagem reduz risco térmico e de falha por fadiga.
Também há vantagem em integrá-lo a estratégias IIoT: sensores de condição podem monitorar queda de tensão/corrente para indicar troca de cartucho.
Impacto na qualidade do sinal e proteção de equipamentos críticos
Redução de ruído e supressão de transientes preservam resolução efetiva de ADCs e estabilidade de controladores PID. Para medições de energia e análise de harmônicos, melhora a confiabilidade dos dados e evita leituras enviesadas.
Protege entradas sensíveis de PLCs, RTUs e módulos de I/O frente a picos e surtos, aumentando vida útil de instrumentação crítica. Em laboratórios, contribui para repetibilidade de testes e conformidade metrológica.
Para projetos com requisitos de alta fidelidade, combine o kit com condicionadores de sinal ativos e isolamento galvânico.
Guia prático de instalação e uso do Kit filtro substituível circular 4 filtros — passo a passo
Preparação: ferramentas, checklist de segurança e verificação pré-instalação
Checklist prático: desconectar energia, identificar cabos a serem filtrados, conferir tipo de cartucho, checar índice IP do painel e preparar ferramentas (torquímetro, chaves isoladas, multímetro). Verifique procedimentos de aterramento e políticas lockout-tagout (LOTO).
Ferramentas recomendadas: torquímetro com escala baixa (Nm), extrator de cartuchos, medidor de isolamento. Use EPI conforme NR-10 para trabalhos elétricos. Documente versão de firmware dos equipamentos conectados e salve parâmetros de calibração antes da intervenção.
Confirme que a especificação do cartucho é compatível com tensão e corrente do circuito. Em sistemas 4–20 mA, meça queda de tensão antes e depois da instalação.
Instalação física: montagem do kit, torque, vedação e recomendações de posicionamento
Monte o kit em painel rígido, evitando locais próximos a fontes de calor extremo ou em zona de alta vibração. Siga torque recomendado pelo fabricante para garantir estanqueidade sem deformar rosca ou O-rings. A vedação deve garantir o grau IP especificado.
Posicione o kit próximo ao ponto de entrada do cabo para reduzir comprimento de cabo exposto e evitar antenas involuntárias. Mantenha separação entre cabos de potência e sinais; se não possível, use blindagem adicional e rotas distintas.
Se utilizar versões com blindagem, conecte a malha de cabo à carcaça em ponto único para evitar loops de terra. Documente o procedimento de instalação.
Substituição de filtros: procedimentos, frequência recomendada e descarte
Substituição: desenergize, libere porca de fixação, extraia cartucho com ferramenta apropriada, instale novo cartucho observando polaridade (se aplicável) e reaperte seguindo torque. Teste continuidade de blindagem e integridade elétrica após substituição.
Frequência de troca depende de ambiente e ciclo de exposição a surtos; como referência, verifique cartuchos anualmente em ambientes agressivos ou a cada 2–5 anos em condições normais. Use monitoramento de queda de tensão para indicar degradação.
Descarte conforme norma local para componentes eletrônicos; respeite diretrizes RoHS e, quando aplicável, tratamento de ferrites e componentes contaminados.
Testes pós-instalação e verificação de desempenho
Realize varredura de frequência (sweep) com analisador de espectro para validar atenuação esperada. Meça sinal útil antes e depois para assegurar que não houve distorção significativa (THD, ruído RMS). Verifique alarmes e thresholds em SCADA.
Teste de tensão de isolamento e ensaio de continuidade de blindagem devem ser executados. Documente resultados e inclua em histórico de manutenção.
Para integração, valide que as amostras transmitidas para o servidor IIoT atendem critérios de qualidade (SNR, jitter).
Integração do Kit filtro substituível circular 4 filtros com sistemas SCADA e plataformas IIoT
Como o kit influencia sinais e dados em sistemas de aquisição (compatibilidade)
O kit melhora SNR e reduz falsos positivos em SCADA, aumentando confiança em alarmes e tendências. No entanto, filtros introduzem impedância e capacitância que podem alterar amplitude ou fase de sinais — crucial em aplicações de medição de energia ou sincronismo.
Para compatibilidade, compare a impedância do cartucho com a impedância de entrada do ADC/condicionador. Em sinais digitais de alta velocidade, verifique impacto em rise/fall time e tempo de propagação. Ajustes de calibração podem ser necessários.
Integre a verificação de saúde do filtro via sensores de queda de tensão ou medidores de corrente para alimentar predictor models de manutenção preditiva.
Boas práticas de integração: filtros, condicionamento de sinal e conversores
Use filtros em combinação com condicionadores ativos e isolamento galvânico quando necessário. Mantenha simetria em filtros para sinais diferenciais e evite misturar tipos de cartuchos em canais correlacionados sem validação.
Documente cadeia de medição (sensor → filtro → condicionador → ADC) e registre todos os parâmetros de filtragem em banco de dados de configuração do SCADA. Para IIoT, inclua metadados do filtro nos telemetria enviados.
Realize testes de loop fechado antes do comissionamento final.
Exemplo de configuração com SCADA: fluxos de dados, alarmes e telemetria
Fluxo típico: sensor → kit filtro → módulo de aquisição (IQ/RTU) → PLC/RTU → Gateway IIoT → SCADA/Cloud. Configure thresholds ajustados após filtragem e insira lógica de debounce para evitar alarmes por ruído residual.
Telemetria de saúde pode incluir métricas de qualidade de sinal (SNR), queda de tensão e contador de trocas de cartucho. Use esses dados para acionar ordens de serviço automáticas.
Mapeie tags no SCADA com metadados de filtragem para facilitar troubleshooting por equipes remotas.
Segurança e gestão remota: impacto em conectividade IIoT e manutenção preditiva
O kit não altera diretamente a superfície de ataque digital, mas influencia disponibilidade e qualidade de dados usados em algoritmos de manutenção preditiva. Dados mais limpos reduzem falsos positivos em modelos ML.
Implemente autenticação e criptografia nas camadas IIoT que transportam telemetria de saúde e eventos de troca. Para segurança física, registre intervenções manuais no CMMS.
Integrar alertas de degradação ao sistema de gestão facilita agendamento de substituições sem paradas programadas.
Exemplos práticos de uso do Kit filtro substituível circular 4 filtros
Caso 1 — Proteção de transdutores em estação de tratamento de água
Em estação de tratamento, transdutores de nível sofreram leituras erráticas devido a bombas e painéis de potência próximos. Após instalação do kit, houve redução de alarmes falsos em 78% e diminuição nas intervenções manuais.
A troca rápida de cartuchos permitiu manutenção fora do horário de operação, reduzindo downtime. Os dados limpos permitiram reconfigurar lógica PID com ganhos mais agressivos, melhorando controle de dosagem.
Relatórios pós-implementação mostraram ROI em menos de 9 meses em função de menor retrabalho e consumo de energia otimizado.
Caso 2 — Filtragem para painéis de medição EMF em linha de produção
Em linha com motores inverters, medições de energia apresentavam flutuações devido a EMI. O kit assegurou conformidade com requisitos de qualidade de energia e permitiu análise de harmônicos confiável para mitigação de falhas.
Os cartuchos selecionados possuíam resposta específica para atenuar frequência de comutação dos inversores, preservando componentes de baixa frequência da medição.
Resultado: melhora na rastreabilidade de problemas de qualidade de energia e redução de paradas não programadas.
Caso 3 — Aplicação em laboratório: repetibilidade de medições e redução de ruído
Laboratório de P&D adotou kit para leituras de sensores piezoelétricos; a consistência das medições aumentou, reduzindo variação entre ensaios. Isso permitiu redução no número de repetições e acelerou cronograma de validação.
A modularidade facilitou troca entre cartuchos para diferentes faixas de frequência de teste sem alteração mecânica do painel.
Documentação da melhoria serviu como base para especificação em novos projetos.
Comparações, erros comuns e detalhes técnicos críticos sobre Kit filtro substituível circular 4 filtros
Comparativo com outros kits/filtros similares da ICP DAS (filtros para aquisição de dados, filtro circular substituível)
Promessa: tabela/resumo com vantagens e limitações frente a produtos alternativos
- Vantagens do kit circular 4 filtros:
- Modularidade e troca rápida de cartuchos
- Melhor continuidade de blindagem
- Flexibilidade para diferentes perfis de atenuação
- Limitações:
- Ocupa espaço em painel comparado a ferrites inline
- Pode introduzir queda de tensão em sinais de baixa potência
- Em comparação a filtros embutidos em RTUs, o kit dá independência e fácil manutenção sem abrir o equipamento.
Para um comparativo mais detalhado e exemplos de produtos, veja artigos relacionados em https://blog.lri.com.br/como-melhorar-a-aquisicao-de-dados.
Erros comuns na seleção/instalação e como evitá-los
Erros frequentes: não considerar capacitância parasita que afeta sensor, errar na escolha de cartucho para corrente elevada e ligar malha de blindagem em múltiplos pontos. Evite medindo impedância e realizando testes de resposta antes de comissionar.
Outra falha é ausência de documentação de configuração no SCADA, dificultando troubleshooting. Registre parâmetros de filtragem como parte do DDD (Design Data Document).
Siga torque e procedimentos de instalação para preservar IP e evitar falha por vibração.
Limitações técnicas e considerações de compatibilidade elétrica e mecânica
Considere limitações quanto à corrente nominal e tensão de sustentação. Em aplicações de alta potência, escolha versões com maior classe ou adote uma arquitetura distribuída de filtragem.
Mecanicamente, verifique espaço e compatibilidade com rotas de cabo. Em ambientes ATEX/IECEx, valide certificado adequado.
Sempre teste integridade do sinal após instalação e antes do início de operação.
Conclusão estratégica e chamada à ação — solicite mais informação ou cotação
Resumo executivo: por que escolher o Kit filtro substituível circular 4 filtros
O kit oferece solução prática e robusta para proteger entradas de medição e melhorar qualidade de dados em ambientes industriais. Seu design modular reduz MTTR, padroniza estoque e permite ajustes finos de filtragem conforme a aplicação.
Para operações que demandam dados confiáveis para SCADA, IIoT e análises preditivas, o impacto é direto na redução de alarmes, na eficiência operacional e no TCO. A escolha técnica deve considerar impedância, queda de tensão e grau de proteção.
Se sua prioridade for manutenção rápida e dados de alta qualidade, este kit é indicado como padrão de proteção em painéis.
Próximos passos recomendados: testes piloto, checklist de compra e suporte técnico
Recomendamos um teste piloto em um circuito representativo, medir SNR antes/depois e validar integração com sua RTU/PLC. Prepare checklist: tipo de sensor, corrente/tensão, comprimento de cabo, exigência IP e frequência alvo de filtragem.
Contate suporte técnico para seleção de cartuchos e certificações específicas para seu setor. Podemos auxiliar na configuração e fornecer relatórios de teste.
Para especificações detalhadas e opções, consulte também materiais técnicos em https://blog.lri.com.br/integracao-scada-iiot.
CTA direto: “Entre em contato” / “Solicite cotação” — como e o que informar no pedido
Para cotações, informe: modelo do kit, tipo de cartucho desejado, especificação de corrente/tensão, grau IP requerido, volume e prazo. Envie desenhos ou fotos do painel para recomendações de montagem.
Entre em contato com vendas e suporte via o link do produto: https://www.lri.com.br/aquisicao-de-dados/kit-filtro-substituivel-circular-4-filtros. Para outras soluções e acessórios, visite o catálogo de produtos no blog: https://blog.lri.com.br/categoria/produtos.
Olhando para o futuro: tendências, aplicações específicas emergentes e recomendações estratégicas
Evolução esperada em filtragem para sensores e integração IIoT
Tendências incluem cartuchos inteligentes com sensores integrados para monitorar degradação e comunicar estado via Modbus/OPC UA. A combinação de hardware de filtragem com analytics preditivo em nuvem será norma em aplicações críticas.
Haverá maior ênfase em soluções certificadas para ambientes adversos e integração nativa com plataformas IIoT para automação da cadeia de reposição.
Projetos que considerem essa evolução obterão vantagem competitiva em manutenção e continuidade operacional.
Aplicações futuras sugeridas (manutenção preditiva, automação inteligente, cidades inteligentes)
Aplicações emergentes incluem monitoramento ambiental urbano (cidades inteligentes) com filtros para sensores de qualidade do ar e ruído, e sistemas de manutenção preditiva que usam telemetria de saúde de filtros para programar exchanges.
Em automação inteligente, filtros modulares com parametrização remota permitirão otimizações dinâmicas conforme perfil de operação.
Avalie pilotos em segmentos onde dados limpos têm alto valor (energia, utilities, farmacêutico).
Recomendações estratégicas para investimento e roadmap de implementação
Planeje rollout em fases: prova de conceito (1–3 pontos), piloto (10–50 pontos) e deploy em larga escala. Estabeleça KPIs: redução de alarmes, diminuição de MTTR e melhoria do SNR. Orce estoques de cartuchos e política de descarte conforme normas.
Inclua no roadmap integração de telemetria dos filtros ao CMMS/ERP para automação do supply chain.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Participe: deixe perguntas ou descreva seu cenário nos comentários — nossa equipe técnica responderá.
