Módulo 5G LTE M.2 NSA/SA EN-DC 3GPP: Comunicação de Dados

Introdução

O módulo 5G/LTE M.2 da ICP DAS é uma solução de conectividade celular em formato M.2 projetada para integrar comunicação móvel 4G/5G diretamente em PCs industriais, gateways, PLCs e dispositivos edge. Neste artigo técnico abordamos o conceito fundamental do módulo 5G/LTE M.2, suas interfaces, requisitos elétricos e de firmware, além de tratar de normas relevantes como 3GPP (Releases 15/16), CE, ANATEL e requisitos de segurança elétrica (ex.: IEC/EN 62368-1). A otimização para ambientes industriais e a compatibilidade com stacks de rede e protocolos IIoT (MQTT, OPC UA, Modbus TCP) ficam evidenciadas já nas primeiras linhas.

Ao longo deste conteúdo usaremos a expressão-chave módulo 5G/LTE M.2 e termos relacionados como módulo 5G M.2, módulo LTE M.2 e módulo cellular M.2 para garantir coerência semântica e otimização on‑page. O texto foi pensado para engenheiros de automação, integradores e equipes de TI industrial que precisam avaliar latência, throughput, MTBF, consumo e certificações para seleção de módulos para subestações, fábricas e aplicações móveis. Incluímos tabelas de especificações, checklists de instalação e comandos AT úteis para validação em bancada.

A proposta técnica é prática: além de explicar o produto e seu contexto, entregamos um guia de integração com SCADA/IIoT, exemplos de topologias industriais e comparativos com outras opções ICP DAS. Incentivamos o leitor a comentar dúvidas técnicas, compartilhar cenários reais e solicitar suporte. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao módulo 5G/LTE M.2: visão geral e conceito fundamental (O que é?)

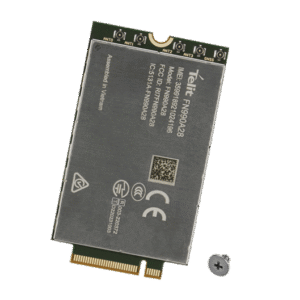

O módulo 5G/LTE M.2 é um modem celular em formato de cartão M.2 (geralmente Key B/M ou Key M dependendo da interface) que fornece conectividade móvel direta ao host por meio de interfaces como USB 3.0, PCIe e linhas SIM/eSIM. Seu objetivo é habilitar comunicação WAN para dispositivos industriais sem necessidade de gateways externos, reduzindo latência e pontos de falha. Os principais componentes incluem o chipset RF (baseband/RF), controlador de SIM/eSIM, interfaces de antena (MHF4/u.FL/SMA) e firmware compatível com AT commands e drivers Linux/Windows.

Tecnicamente, o módulo suporta pilhas 3GPP para 4G LTE e 5G NR (dependendo do modelo), com gerenciamento de banda, handover entre células, suporte a CA (carrier aggregation) e perfis de QoS. Parâmetros críticos para especificação incluem consumo em idle/tx, sensibilidade RF, suporte a bandas Sub-6 GHz para 5G NR, e requisitos térmicos (faixa operacional típica -40 a +85 °C para aplicações industriais). Documentos normativos relevantes incluem 3GPP para interoperabilidade e CE/ANATEL para homologação em mercados alvo.

Na prática, o módulo é usado como elemento de comunicação em stacks IIoT: atua como interface WAN para edge devices que executam protocolos como MQTT e OPC UA, garantindo persistência de link com políticas de reconexão e failsafe. Para projetos que exigem robustez industrial, a série de módulos M.2 da ICP DAS oferece integração direta com seus gateways e I/O remotas. Para aplicações que exigem essa robustez, a série módulo 5G/LTE M.2 da ICP Das é a solução ideal. Confira as especificações completas na página do produto.

Principais aplicações e setores atendidos pelo módulo 5G/LTE M.2

O módulo 5G/LTE M.2 agrega valor em setores que demandam conectividade móvel confiável, latência previsível e gestão centralizada de dispositivos. Em utilities, permite telemetria de subestações e smart grids com redundância WAN; em óleo & gás, suporta monitoramento de ativos remotos em locais sem infraestrutura com fio. No transporte e logística, serve para telemetria em veículos, rastreamento de ativos e atualização OTA de painéis embarcados.

Na indústria e manufatura o módulo facilita integração de células de produção com backends IIoT, habilitando análise em tempo real e manutenção preditiva. Ele também é adequado para smart cities e telecom, onde módulos M.2 em gateways urbanos suportam câmeras IP, sensores ambientais e contadores inteligentes via 4G/5G. A capacidade de operar em faixas industriais de temperatura e possuir certificações ANATEL/CE torna o módulo aplicável a ambientes industriais rigorosos.

Adicionalmente, a flexibilidade de implementação — em slots M.2 de PLCs, em SBCs industriais ou módulos edge — reduz o tempo de integração e o custo total de propriedade (TCO). Para quem projeta arquiteturas IIoT, recomenda-se avaliar throughput, latência (p.ex. latência típica 4G 100.000 horas (modelo industrial) | Depende do fornecedor |
| Dimensões | 22 x 30 mm (M.2 3042/3052) | Verificar modelo físico |
| Segurança | TLS1.2/1.3, IPsec, hardware crypto | Suporte a SIM PIN, eSIM secure element |

Requisitos de hardware, conectividade e slots

Para integrar o módulo M.2 é necessário confirmar compatibilidade elétrica e de sinal do slot M.2 do host: muitos SBCs industriais expõem USB 3.0 e linhas PCIe para M.2 Key-B/M. Além disso, alimentar adequadamente o host com PFC e filtros reduz interferência RF. A interface power rail 3.3 V típica do slot M.2 deve fornecer corrente suficiente para picos de transmissão; revise a folha de dados do host para garantir margem.

As antenas devem ser selecionadas conforme cobertura (omnidirecional para dispositivos estacionários, antenas de alto ganho e MIMO para veículos). Conectores de antena devem ser fixos e a fiação com filtragem para evitar PIM em ambientes com múltiplos transmissores. Reinforce aterramento e blindagem do chassi para reduzir EMI.

No lado de firmware, assegure compatibilidade entre driver do host (por ex. ModemManager/NetworkManager no Linux) e firmware do módulo. Alguns módulos ICP DAS oferecem SDKs e utilitários de diagnóstico para facilitar integração e provisionamento via scripts.

Certificações, homologações e conformidade 3GPP

A conformidade 3GPP (Release 15/16) garante interoperabilidade em rede 4G/5G e suporte a funcionalidades como CA, QoS e NR. Certificações regionais (ANATEL no Brasil, CE na UE, FCC nos EUA) são obrigatórias para operação comercial. Além disso, conformidade RoHS e testes IEC/EN 62368-1 agregam segurança elétrica e compatibilidade ambiental.

Para aplicações críticas, verifique homologações específicas de operadores (carrier approvals) e certificações de resiliência (por exemplo, testes de choque/vibração conforme IEC 60068). A presença de um SE (secure element) para eSIM e suporte a criptografia de hardware (AES, SHA) é diferencial para ambientes com requisitos de segurança elevados.

Documente e mantenha evidências de conformidade para processos de auditoria e aprovação em utilities/infraestruturas críticas. A ICP DAS fornece notas de conformidade e assistências técnicas para auxiliar no processo de homologação junto a integradores e clientes.

Importância, benefícios e diferenciais do módulo 5G/LTE M.2

O principal ganho técnico do módulo M.2 é permitir conectividade WAN integrada, reduzindo latência de ponta a ponta e simplificando arquitetura. Em termos de negócio, a redução do TCO vem da diminuição de hardware adicional, cabeamento e tempo de instalação. Além disso, o suporte a 5G NR amplia capacidade de banda para telemetria avançada e aplicações de vídeo/AI no edge.

Diferenciais técnicos incluem robustez de operação (-40 a +85 °C), MTBF elevado e certificações industriais. A inclusão de eSIM e gerenciamento remoto facilita roamming e trocas de operadoras sem intervenção física. Em comparação com soluções USB ou celulares externos, o módulo M.2 otimiza espaço e oferece integração direta ao barramento do host.

Em relação à segurança e resiliência, módulos industriais da ICP DAS suportam VPNs IPsec/OpenVPN, TLS moderno e mecanismos de failsafe que incluem buffering e políticas de retransmissão. Para ambientes críticos, recomenda-se combinação com MDM e monitoramento ativo do link para garantir SLA operacionais.

Benefícios operacionais e econômicos

Operacionalmente, o uso de módulos M.2 reduz o tempo de provisionamento e facilita atualizações OTA, diminuindo MTTR. Economicamente, consolidar comunicações em módulos integrados reduz itens de estoque e custos de logística. Estudos de caso indicam redução substancial em tempo de instalação (p.ex. >30%) e custos operacionais em ciclos de 3 anos.

Além disso, o aumento da disponibilidade de link com 5G/4G redundante diminui o risco de paradas não planejadas, reduzindo custos associados a perda de produção. Métricas a considerar: uptime do enlace, latência média, throughput disponível e custo por MB transferido em operação.

Para projetos com KPIs rígidos, quantificar ganhos com POCs é recomendado. A ICP DAS oferece suporte técnico para testes em bancada e validação de desempenho.

Diferenciais técnicos frente ao mercado

Os módulos M.2 industriais da ICP DAS se destacam por integração com plataformas IIoT da empresa, suporte técnico local e opções de firmware otimizadas para aplicações industriais. A certificação para faixas industriais, suporte a eSIM e variedade de conectores de antena são aspectos diferenciadores. Ainda, a documentação técnica detalhada e ferramentas de diagnóstico reduzem riscos de integração.

Outro diferencial é o suporte a cenários multi‑operadora e capacidades de failover configuráveis, além de APIs para automação de provisionamento. Para engenheiros, isso significa menor esforço de desenvolvimento e maior previsibilidade de comportamento em campo.

Quanto à confiabilidade, políticas de atualização segura (firmware rollback, assinaturas digitais) e testes de compatibilidade com stacks industriais agregam valor frente a módulos de mercado genérico.

Segurança e resiliência (VPN, TLS, failsafe)

Os módulos suportam criptografia de camada de transporte (TLS 1.2/1.3) e podem operar em túneis VPN (IPsec/OpenVPN) para proteger dados em trânsito. Para ambientes industriais, recomenda-se uso de VPNs site-to-site entre gateways e datacenters e autenticação mútua via certificados para evitar MITM. O módulo deve suportar armazenamento seguro de credenciais (SIM/eSIM secure element).

Mecanismos de resilience incluem buffering local (store-and-forward), watchdogs que reinicializam o link após falhas e políticas de reconexão progressiva. Em aplicações críticas, o design deve contemplar caminhos redundantes (ex.: M2M cellular + link satelital) e monitoramento de KPIs como RSSI, RSRP, RSRQ e SNR.

A gestão de dispositivos via MDM permite controle de patches, políticas de segurança e inventário, reduzindo superfície de ataque. Para compliance, registre e audite atualizações de firmware e acesso remoto. Em ambientes regulados, mantenha logs e procedimentos conforme normas aplicáveis.

Guia prático de instalação e uso módulo 5G/LTE M.2 — passo a passo para colocar em operação

Para instalação segura em bancada, confirme o slot M.2 e a polaridade de alimentação do host. Tenha à mão: módulo M.2, antenas, cabo RF, SIM nano ou perfil eSIM provisionado, ferramenta de fixação M.2 (parafuso) e multímetro. Atualize o BIOS/UEFI do host para habilitar o slot M.2 quando necessário.

Após inserção física, conecte antenas MIMO conforme o layout e aplique aterramento correto no chassi. Evite torções no cabo de antena e mantenha distância de fontes de ruído RF. No primeiro boot, confira se o módulo é detectado via lspci/lsusb (Linux) ou Device Manager (Windows) e instale drivers e utilitários fornecidos.

Finalize configuração inicial criando um perfil APN com comando AT, ativando módulos de segurança (TLS), e validando conexão com testes ping/traceroute, ou com ferramentas como mmcli/ModemManager. Registre métricas de baseline (RSSI, throughput) para referência futura.

Checklist pré-instalação

• Confirmar compatibilidade do slot M.2 (Key B/M) e sinal elétrico.
• Antena(s) adequadas por banda e conectores; cabos e fixadores.
• SIM físico ou suporte a eSIM provisionado e desbloqueado (PIN configurado).
• Ferramentas: chave M.2, multímetro, analisador RF (opcional).
• Firmware e drivers atualizados; backup de configuração do host.

Passo a passo físico de instalação M.2, antenas e aterramento

1. Desenergize o host e abra o compartimento M.2.
2. Insira o módulo no ângulo correto e fixe com parafuso M.2; conecte antenas nas posições corretas (Rx/Tx, MIMO).
3. Aplique aterramento no chassi e verifique continuidade; energize o host e valide detecção do módulo.

Evite operar sem antena ou com cabos soltos, pois isso pode causar reflexões e danos ao PA. Em veículos, use antenas certificadas para montagens móveis e conectores com travas.

Configuração inicial de rede e APN

Use comandos AT comuns para configurar APN:

• AT+CGDCONT=1,"IP","seu_apn"
• AT+CGACT=1,1 — ativa contexto PDP
• AT+CREG? / AT+CGREG? — checar registro na rede

Em Linux, o uso de ModemManager e NetworkManager facilita provisionamento. Em ambientes de automação, scripts podem automatizar APN e reconexões baseados em eventos de link down.

Testes de conectividade e ferramentas de diagnóstico

Ferramentas úteis: mmcli, qmicli, minicom, tcpdump, iperf. Métricas para validar:

• RSSI/RSRP/RSRQ/SINR
• Latência média e jitter (ping)
• Throughput (iperf)
• Logs AT para eventos de registro e erros de autenticação

Registre resultados e utilize thresholds para triggers de manutenção preditiva.

Integração com sistemas SCADA/IIoT e protocolos industriais

Para integrar com SCADA, o módulo atua como camada WAN, entregando IP público ou NAT para o RTU/gateway. Protocolos típicos incluem Modbus TCP, DNP3, IEC 60870-5-104 e OPC UA. Recomenda-se encapsular dados críticos em TLS/MQTT ou VPN para segurança ponta‑a‑ponta.

Em arquiteturas IIoT, o módulo suporta comunicação direta de dispositivos edge com brokers MQTT/HTTPS na nuvem. Práticas recomendadas incluem compressão e agregação no edge para reduzir consumo de dados e uso de QoS MQTT apropriado (p.ex. QoS 1 para telemetria crítica). Buffering local previne perda durante flaps de link.

Para gestão de frotas de módulos, utilize MDM/SIM management para provisionamento remoto, atualizações e inventário. Logs e telemetria do próprio módem (RSSI, MCC/MNC, IP) devem ser enviados a plataforma de monitoração.

Protocolos suportados e melhores práticas (MQTT, OPC UA, Modbus, HTTPS)

• MQTT: use TLS, QoS 1/2 conforme criticidade, keepalive ajustado para redes móveis.
• OPC UA: ideal para integração hierárquica; configure segurança (certificados) e compressão de dados.
• Modbus TCP: considere encapsulamento via VPN para segurança.
• HTTPS: para dispositivos com capacidade, use TLS 1.3 e perfis cipher modernos.

A escolha depende de latência, segurança e requisitos de interoperabilidade com o SCADA existente.

Arquiteturas de edge, gateway e nuvem

Modelos comuns:

• Push direto (edge -> cloud broker) para telemetria contínua.
• Pull/SCADA polling via link VPN para comando e controle.
• Edge processing para redução de dados e decisões locais (latência crítica).

Implemente failover entre links (celular primário e cabo/satélite secundário) e estratégias de persistência de eventos em banco local para garantir integridade.

Segurança operacional e gestão de dispositivos (MDM, SIM management, VPN)

Use MDM para orchestrar updates e políticas de segurança; SIM management (eSIM ou perfil remoto) facilita roaming e troca de tarifas. Audite e registre logs de acesso e atualizações. Políticas de rotação de certificados e uso de hardware crypto aumentam resiliência.

Exemplos práticos de uso do módulo 5G/LTE M.2 — casos reais e templates de implementação

Apresentamos 3 exemplos práticos com topologia, configuração e KPIs esperados para validar concepção. Cada caso inclui elementos de hardware, software e testes de aceitação.

Caso 1 — Telemetria remota em subestações: topologia, configuração e KPIs

Topologia: RTU alimentada por módulo M.2 com VPN site-to-site para SCADA central. Configuração: APN privado, criptografia TLS, NTP/PTP para sincronização de tempo. KPIs: latência média 99.5%, perda de pacotes <1%.

Implementação: configurar reconexão automática, monitorar RSRP/RSRQ, e aplicar QoS na rede do operador se disponível. Realizar POC com medições de baseline e testes de falha planejada para validar failover.

Caso 2 — Monitoramento de tanques e sensores em campo: coleta, compressão e envio via MQTT

Topologia: gateway local agrega sinais LoRa/Modbus e envia lotes via MQTT/TLS. Configuração: compressão payload, QoS 1, buffer local. KPIs: latência aceitável para telemetria (<5 min para batched data), economia de dados por compressão.

Dicas: use timestamps locais e deduplicação para evitar duplicidade; aplique reconciliação de eventos após restabelecimento de link.

Caso 3 — Conexão de painéis móveis em transporte: roaming, antenas e gestão de SIMs

Topologia: painel embarcado com módulo M.2 e antena externa MIMO, eSIM para multi-operadora. Configuração: políticas de roaming e MDM para updates. KPIs: handover sem perda de sessão para aplicações críticas, disponibilidade 24/7 em áreas cobertas.

Recomenda-se testar em trajetória real para validar cobertura e latência, e usar análise PIM se múltiplos transmissores estiverem presentes.

Comparação técnica com produtos similares da ICP DAS e critérios de escolha

Abaixo uma tabela comparativa entre modelos representativos (exemplo):

Critérios para escolha: necessidade de throughput (vídeo vs telemetria), faixa de temperatura, certificações regionais, suporte a eSIM, e custo. Escolha módulos 5G quando precisar de alta largura de banda e baixa latência; prefira LTE industrial para aplicações menos exigentes em banda.

Quando escolher este módulo vs. outras opções ICP DAS

Opte pelo módulo 5G/LTE M.2 quando a aplicação exigir:

• Alto throughput (streaming/vídeo/IA no edge)
• Necessidade de integração compacta no host (SBC/PLC)
• Operação em faixas industriais de temperatura

Considere gateways IP67 ou soluções satelitais quando houver exigência de proteção ambiental extremo ou cobertura celular inexistente.

Cenários em que o produto não é a melhor opção

Não escolha o módulo M.2 se:

• Não houver slot M.2 disponível no host (usar USB ou gateway externo)
• Requisitos de latência estritamente determinísticos (controle em loop fechado em tempo real)
• Situações sem cobertura celular (usar satélite)

Nesses casos, avalie gateways com múltiplas interfaces ou comunicação por fibra/rádio licenciada.

Erros comuns, cuidados técnicos e resolução de problemas avançados

Erros frequentes incluem antenas mal posicionadas, ausência de aterramento, SIM bloqueado por PIN e firmware incompatível. Antes da instalação em campo, valide banda e regime de potência em bancada. Evite soldas improvisadas e conectores RF danificados, que aumentam PIM.

Para problemas de sinal: verifique RSRP/RSRQ/SINR, mude antenas para local com linha de visão, e use analisador RF para identificar PIM. Em caso de falhas de registro na operadora, confirme APN, MCC/MNC e status do SIM com AT+CREG? e AT+CGDCONT?.

Para gestão de firmware e compatibilidade 3GPP, sempre seguir procedimento seguro: download de firmware assinado, janelas de manutenção e rollback. Mantenha logs e use MDM para distribuir atualizações controladas.

Problemas de sinal, antenas e PIM: como diagnosticar e otimizar

• Medir RSRP e RSRQ; valores ruinosos indicam necessidade de antena externa ou melhor posicionamento.
• Usar cabos de baixa perda e conectores protegidos; verificar compatibilidade de polaridade.
• Testar PIM com analisador; reduzir fontes de interferência próximas.

Falhas de registro na operadora e APN: causas e correções

Causas comuns: APN incorreto, SIM sem créditos, bloqueio por IMSI, roamming não habilitado. Soluções: AT+CGDCONT, AT+CPIN?, confirmar status via AT+CREG?.

Gestão de firmware e compatibilidade 3GPP: procedimentos seguros de atualização

Baixar firmware via canal seguro, testar em laboratório, programar janela de atualização e manter mecanismo de fallback (rollback). Registrar versão do firmware e changelogs para auditoria.

Conclusão e chamada para ação — entre em contato / solicite cotação

O módulo 5G/LTE M.2 da ICP DAS representa uma solução madura para integrar conectividade móvel em aplicações industriais, combinando certificações, suporte a 5G/4G e recursos de segurança necessários para ambientes críticos. Sua adoção reduz TCO, acelera implantação e permite arquiteturas IIoT escaláveis e seguras. Engenheiros e integradores devem avaliar throughput, certificações e requisitos de temperatura antes da seleção final.

Se desejar suporte para validar compatibilidade com seu host, realizar POC em laboratório ou solicitar uma cotação, entre em contato com nossa equipe técnica. Para aplicações que exigem essa robustez, a série módulo 5G/LTE M.2 da ICP Das é a solução ideal. Confira as especificações completas e solicite assistência técnica no link do produto.

Para mais conteúdos sobre integração IIoT e segurança industrial, visite também nossos artigos técnicos em: https://blog.lri.com.br/ e confira orientações práticas sobre gateways e segurança. Para um produto específico e detalhes técnicos consulte: https://www.lri.com.br/comunicacao-de-dados/modulo-5glte-comunicacao-m-2-nsasaen-dc3gpp e explore outros módulos em: https://www.lri.com.br/produtos/modulos-5g

Incentivo à interação: deixe suas dúvidas ou descreva seu caso de uso nos comentários abaixo — nossa equipe técnica responderá com recomendações práticas.

Perspectivas futuras e aplicações estratégicas do módulo 5G/LTE M.2

Nos próximos 1–5 anos, trends como 5G private networks, URLLC e edge computing transformarão aplicações industriais com demanda por latência ultrabaixa e alta confiabilidade. Módulos M.2 com suporte a recursos 5G avançados (slicing, MEC integration) tornar-se-ão padrão em soluções críticas de smart grid e fábricas autônomas. O papel do módulo será ser o “último salto” de conectividade entre edge e infra de nuvem.

Para estrategistas de produto, investir em módulos com eSIM, segurança hardware e suporte a orquestração MDM é essencial para escalar projetos. Além disso, a combinação de 5G+edge AI permitirá analytics em tempo real para manutenção preditiva e otimização de processos, reduzindo custos operacionais e melhorando SLA.

Recomenda-se que equipes de engenharia planejem POCs com funcionalidades 5G específicas (slicing, MEC) e avaliem custo/benefício da migração de aplicações críticas para redes privadas. A ICP DAS e parceiros estão preparados para apoiar essas transições com suporte técnico e soluções integradas.
