Introdução
O Kaohsiung Music Center, localizado entre o Pier-11 e o Pier-15 no porto de Kaohsiung (Taiwan), ocupa cerca de 29,3809 acres e dispõe de um Live Outdoor Plaza com capacidade para até 12.000 pessoas. O complexo inclui um Live Performance Hall com 6.800 assentos, seis pequenas salas de performance (200–1.000 assentos cada), um hall de exposição de música pop, um centro de cultura aquática, um píer, parques aquáticos, ciclovias e mercados criativos.
Nos estágios iniciais, os sistemas de controle central eram fragmentados, limitados às interfaces de software de cada equipamento de vigilância. A solução desenvolvida pela ICP DAS propõe uma integração top-down da central de controle, contemplando iluminação, HVAC, segurança, energia, combate a incêndio, dispositivos eletromecânicos e gestão de água (abastecimento, descarte, águas residuais), possibilitando monitoramento e controle unificados em tempo real.
Arquitetura do sistema e componentes principais

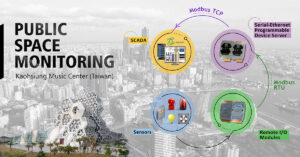

A solução utiliza módulos I/O remotos e servidores de dispositivo Serial-to-Ethernet para transmitir sinais locais via RS-485/RS-232 e disponibilizá-los em Modbus TCP para o SCADA. No cenário implementado foram usados, entre outros:
- M-7051D-G (módulo I/O remoto)
- M-7045D-NPN-G (módulo I/O remoto)
- PDS-782D e PDS-720 (Serial-to-Ethernet Device Servers)
- Integração via protocolo Modbus RTU/Modbus TCP
- SCADA/HMI: InduSoft
Os dispositivos PDS convertem Modbus RTU para Modbus TCP, permitindo que dados de I/O remotos e equipamentos seriais sejam agregados e enviados ao SCADA para registro, análise e controle lógico (scheduling, liga/desliga, alarmes).
Integração dos cinco subsistemas monitorados
A central de monitoramento gerencia os seguintes subsistemas: iluminação, sistemas de bombeamento/nível de piscinas, segurança pública, distribuição elétrica e combate a incêndio. Sinais de medidores de energia, equipamentos hidráulicos, bombas de incêndio, dispositivos de segurança e equipamentos de iluminação são conectados aos módulos I/O da série M-7000 e aos Device Servers da série PDS (PDS 700 series).
Casos e contagens no local (preservadas do projeto)
- Monitoramento de iluminação, bombas de combate a incêndio e nível de piscinas realizado com módulos M-7051D-G.
- No local existem aproximadamente 40 bombas, 10 piscinas e 5 coberturas de reservatório (≈100 tags de sinal no total).
- Quase 100 chaves de emergência monitoradas; cerca de 30 sirenes/flash horns conectadas via M-7045D-NPN-G.
- Os módulos PDS convertem Modbus RTU para Modbus TCP, permitindo o envio dos dados ao SCADA InduSoft.
Interface de monitoramento
Benefícios da solução ICP DAS implementada
- Os módulos PDS-782 permitem a conexão de até sete dispositivos RS-232, agregando múltiplos equipamentos seriais para conversão em Ethernet ou fibra ótica, com robustez anti-interferência para melhorar a eficiência da conversão.
- Funcionalidades “Virtual COM” e “Extend COM Ports” nos módulos PDS permitem que aplicações existentes que dependem de portas COM físicas continuem funcionando sem redesenho do software.
- Em computadores sem portas COM físicas, as séries PDS ou tDS (Tiny Serial-to-Ethernet) podem estender portas COM logicamente, estendendo também a distância de comunicação para dispositivos RS-232/RS-485.
- Os módulos M-7000 são módulos I/O industriais estáveis que utilizam Modbus RTU, facilitando integração com SCADA/HMI e PLCs para maior confiabilidade e conformidade.
- Com InduSoft, os dados adquiridos são consolidados num sistema unificado, oferecendo interface web para acesso remoto, exibição de dados em tempo real e históricos, além de agendamento e controle lógico dos sistemas em campo.
Conclusão
A central de monitoramento garante operação ideal de cada subsistema e permite resposta imediata a ocorrências. A gravação e análise de dados amplificam a efetividade das operações. A solução ICP DAS atende às demandas de segurança e gestão do Kaohsiung Music Center fornecendo produtos industriais robustos e uma arquitetura de integração que reduz complexidade de cabeamento e facilita manutenção em larga escala.
