Introdução
O objetivo deste artigo é apresentar, com profundidade técnica e orientação prática, o PAC Ethernet baseado em ISaGRAF de 8 slots (CPU 80186-80, MiniOS7), suas aplicações em automação industrial, aquisições de dados (data acquisition) e integração IIoT, e os procedimentos de instalação, configuração e manutenção. Desde já uso termos-chave como PAC Ethernet, ISaGRAF, MiniOS7, CPU 80186-80, aquisição de dados e automação industrial para otimizar a leitura técnica e facilitar buscas especializadas. Incluo referências a normas relevantes (ex.: IEC 61131-3, IEC 62443) e conceitos como MTBF e PFC para embasar decisões de projeto.
Este conteúdo é escrito para engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos em utilities, manufatura, energia e OEMs. O nível técnico busca conciliar precisão com aplicabilidade: você encontrará tabelas de especificações, checklists de instalação, exemplos de integração SCADA/IIoT e diagnósticos de campo. Para aprofundar em tópicos correlatos consulte também o blog técnico da LRI/ICP Das.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

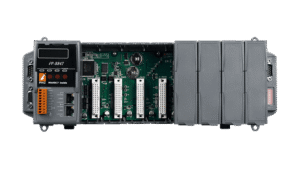

Introdução ao PAC Ethernet baseado em ISaGRAF de 8 slots (CPU 80186-80, MiniOS7): visão geral e conceito
O PAC (Programmable Automation Controller) Ethernet baseado em ISaGRAF de 8 slots combina a flexibilidade de um controlador programável com a modularidade de um chassi de I/O removível. A CPU 80186-80 executa o MiniOS7, um sistema operacional embarcado otimizado para determinismo e baixo consumo, enquanto o runtime ISaGRAF fornece conformidade com IEC 61131-3 para linguagens ladder, ST, FBD, etc. Esse conjunto é ideal para aplicações que exigem lógica determinística, aquisição de dados confiável e expansão modular de I/O.
A arquitetura com 8 slots permite combinar módulos analógicos, digitais, contadores e comunicação, facilitando o balanceamento entre custo e capacidade de I/O. A conectividade Ethernet nativa possibilita integração direta com redes industriais via Modbus/TCP, OPC e protocolos IIoT como MQTT, tornando-o adequado para cenários SCADA e edge computing. O determinismo do MiniOS7 reduz latências de ciclo e garante previsibilidade nas rotinas de controle.
Tecnicamente, a escolha da CPU 80186-80 representa um trade-off entre baixo consumo e robustez de operação; o processador é suficientemente capaz para lógica de controle, tratamento local de dados e comunicação serial/Ethernet. Conceitos como MTBF, eficiência energética e PFC (quando a fonte embutida existe) devem ser avaliados ao arquitetar a solução para garantir disponibilidade e conformidade com normas industriais e de qualidade.
Principais aplicações e setores atendidos pelo PAC Ethernet ISaGRAF 8 slots
No setor industrial, este PAC suporta controle de máquinas, sincronização de linhas de produção e supervisão local com armazenamento de históricos em edge. A modularidade é vantajosa em retrofit de máquinas e em projetos onde a expansão futura é provável, reduzindo o custo total de propriedade (TCO). A compatibilidade ISaGRAF facilita reaproveitamento de lógica existente codificada em IEC 61131-3.
Em utilities (água & saneamento, energia), o PAC é usado para telemetria, proteção local e aquisição de grande número de sinais analógicos e digitais. Sua conectividade Ethernet facilita integração com SCADA de subestações e sistemas de gestão de rede, suportando requisitos de latência e confiabilidade típicos desses setores. Aplicações em subestações devem contemplar normas setoriais e estratégias de redundância para alta disponibilidade.
Setores como óleo & gás, transporte e automação predial também se beneficiam da robustez e certificações do equipamento. Em transporte, por exemplo, o PAC pode centralizar aquisição de sensores distribuídos; em automação predial, permite gerenciar HVAC, controle de iluminação e acesso integrados a sistemas de gestão predial e IoT.
Especificações técnicas do PAC Ethernet ISaGRAF 8 slots (visão geral)
A seguir apresento as especificações essenciais que influenciam desempenho, integrabilidade e manutenção: CPU e velocidade, quantidade de slots (8), suporte a MiniOS7 e ISaGRAF, interfaces Ethernet e seriais, alimentação e certificações. Cada item tem impacto direto em latência de ciclo, capacidade de I/O e compatibilidade com protocolos industriais.
Valores de MTBF, consumo e temperatura de operação devem ser verificados no datasheet para análise de confiabilidade e planejamento de manutenção preditiva. Normas de segurança elétrica e imunidade eletromagnética (por exemplo IEC/EN 62368-1 para equipamentos eletrônicos e IEC 62443 para segurança) são relevantes para garantir operação segura e conformidade em ambientes industriais.
A tabela a seguir resume as especificações primárias do PAC, facilitando comparações técnicas e decisões de compra.
Tabela de especificações técnicas (hardware e software)
| Item | Especificação típica |
|---|---|
| CPU | Intel 80186-80 (embarcada) |
| Sistema Operacional | MiniOS7 (RTOS embarcado) |
| Runtime | ISaGRAF (IEC 61131-3) |
| Slots de expansão | 8 slots modulares |
| Memória | Flash + RAM (ver datasheet) |
| Ethernet | 2x RJ45 (10/100 Mbps), suporte a Modbus/TCP |
| Seriais | 1-2x RS-232/RS-485 (opcional) |
| I/O suportado | Módulos digitais, analógicos, contadores, RTD/TC |
| Protocolos | Modbus/TCP, Modbus RTU, OPC, MQTT (via gateway) |
| Alimentação | 24 Vdc (típico), consumo variável por módulos |
| Temperatura operação | -20 a +60 °C (ver modelo) |
| Proteção | IP20 (chassi), DIN-rail mounting |
| Certificações | CE, EMC industrial; verificar opções regionais |
| MTBF | Valor conforme datasheet do fabricante |
| Segurança | Recomenda-se IEC 62443 para arquiteturas seguras |
Interfaces, protocolos e compatibilidades
O PAC oferece interfaces Ethernet dual para separar tráfego de controle e supervisão, reduzindo jitter e melhorando determinismo. As portas seriais RS-232/485 possibilitam integração com dispositivos legados via Modbus RTU. Além disso, drivers nativos ISaGRAF facilitam mapeamento de I/O e comunicação com módulos específicos da IDC/ICP DAS.
A compatibilidade com OPC (Classic/UA via gateways) e Modbus/TCP permite conexão direta a supervisórios SCADA e historiadores. Para arquiteturas IIoT, recomenda-se uso de gateways MQTT ou bridges que exportem dados do PAC para plataformas de nuvem com autenticação e TLS. Verifique disponibilidade de drivers ISaGRAF para módulos específicos (por exemplo, contadores de alta velocidade ou módulos RTD).
Do ponto de vista de firmware, a atualização segura e compatível com MiniOS7 é crítica; mantenha versões de firmware e runtime ISaGRAF alinhadas para evitar incompatibilidades em projetos que utilizem bibliotecas IEC 61131-3. Integrações com PLCs terceiros exigem atenção ao mapeamento de endereços e tempo de ciclo.
Requisitos ambientais, alimentação e dimensões
O PAC tipicamente opera com alimentação 24 Vdc industrial com requisitos de PFC e proteção contra surtos. Consulte o datasheet para corrente máxima, consumo por módulo e recomendações de fontes redundantes (orquestrar PSUs em paralelo ou usar fontes com diodos ORing para redundância). Em aplicações críticas, projetar alimentação com supressão de transientes e filtros é obrigatório.
Ambientalmente, é comum encontrar faixa de operação entre -20 °C e +60 °C com armazenamento ampliado; atenção à umidade relativa, condensação e vibração em aplicações móveis. O chassi DIN-rail com IP20 exige painel ou gabinete com IP adequado quando em ambiente agressivo; considere conformidade com IEC 60529 para níveis de proteção.
Dimensionalmente, o chassi com 8 slots deve ser considerado no layout do painel para garantir dissipação térmica e acesso aos cabos. Planeje espaço adicional para cabeamento Ethernet, terminais de alimentação e possíveis módulos de expansão, além de rotas para aterramento eficaz.
Importância, benefícios e diferenciais do PAC Ethernet ISaGRAF 8 slots
A combinação de ISaGRAF com um chassi modular traz flexibilidade de desenvolvimento (IEC 61131-3) e facilidade de manutenção, permitindo atualizações de lógica sem recapacitar hardware. A modularidade reduz tempo de comissionamento e facilita trocas de módulos sem afetar todo o sistema, melhorando MTTR e disponibilidade operacional.
Dois benefícios centrais são a integração nativa com redes Ethernet industriais e o suporte a múltiplos protocolos, acelerando a integração com SCADA, sistemas MES e plataformas IIoT. Isso reduz o custo de gateways adicionais e diminui pontos de falha; a arquitetura favorece estratégias de edge computing para pré-processamento de dados antes da subida à nuvem.
Em termos de diferenciais, a CPU 80186-80 com MiniOS7 oferece robustez comprovada em ambientes industriais, baixa latência e previsibilidade de ciclos. A presença de 8 slots é um diferencial competitivo para projetos que demandam grande diversidade de I/O sem sacrificar custo-efetividade ou exigir múltiplos racks.
Benefícios para automação e aquisição de dados (aquisição de dados, PAC Ethernet, ISaGRAF)
Na prática, ganhos operacionais incluem redução de downtime por falhas localizadas, melhor qualidade de dados (com amostragem determinística) e aumento da eficiência de manutenção via dados de condição. A integração ISaGRAF permite criar lógica local para pré-processamento, compressão e alertas, otimizando uso de banda e armazenamento em nuvem.
Para aquisição de dados, o PAC possibilita taxas de amostragem configuráveis, sincronização de entradas e buffering local para garantir aquisição contínua mesmo em perda temporária de comunicação com o supervisório. Isso é crítico em aplicações de utilidades onde perda de histórico é inaceitável.
Além disso, o uso de protocolos padrão (Modbus/TCP, OPC) facilita extração de dados para analytics e modelos preditivos, acelerando projetos de Indústria 4.0 e manutenção preditiva. A redução de latência e jitter melhora o controle em loops fechados e em aplicações de sincronismo de máquinas.
Diferenciais frente ao mercado e ROI
Comparado a PLCs fechados ou controladores com menos slots, o PAC ISaGRAF 8 slots reduz a necessidade de múltiplos controladores distribuídos, diminuindo custos de cabeamento e licenciamento. O ROI vem de menor tempo de engenharia, facilidade de expansão e menor tempo de paradas por manutenção.
Metricamente, calcule ROI considerando MTTR reduzido, menor custo de peças, economia em cabeamento e tempo de engenharia. Ex.: reduzir um tempo de parada anual em algumas horas pode pagar o equipamento em poucos ciclos de operação, dependendo do custo de produção da planta.
O suporte ISaGRAF e a compatibilidade com padrões industriais aumentam a vida útil do sistema e reduzem riscos de obsolescência, fortalecendo o argumento de investimento em infraestrutura escalável e segura.
Guia prático de instalação e uso do PAC Ethernet ISaGRAF 8 slots
Antes de instalar, verifique integridade física, versão de firmware e licença ISaGRAF. Planeje local de montagem com ventilação adequada, rota de cabos e acesso a tráfego Ethernet segregado para controle e supervisão. Confirme requisitos de aterramento e filtros EMC.
Para montagem física, posicione o chassi em trilho DIN, insira módulos com alinhamento correto e fixe travas. Faça fiação de alimentação com proteção contra inversão de polaridade e circuitos de proteção (fusíveis/PDUs). Separe cabos de força e sinais analógicos para reduzir ruído.
Na configuração de rede, defina IPs estáticos para CPU e reserve VLANs para tráfego de controle. Habilite QoS para priorizar pacotes de controle e configure NTP e DNS se necessário. Documente topologia e endereços para manutenção futura.
Checklist pré-instalação e preparação de ambiente
- Verificar documentação e número de série do equipamento.
- Conferir versões de firmware e runtime ISaGRAF compatíveis.
- Planejar alimentação 24 Vdc com redundância e proteções.
- Garantir aterramento conforme boas práticas (equipotencialização).
- Definir topologia Ethernet e VLANs para segregação.
Além disso, confirme disponibilidade de módulos necessários (analógicos, digitais, contadores), ferramentas para montagem e políticas de backup de configuração. Valide espaço físico e acesso para operações de manutenção sem desligamento de painéis adjacentes.
Registre todas as configurações iniciais (IP, máscaras, gateways, firmware) em repositório controlado e crie imagens de backup para rápido recovery em caso de falha.
Passo a passo: montagem física, fiação e configuração de rede
- Montar chassi no DIN-rail e travar.
- Inserir CPU e módulos nos slots correspondentes, conectando terminações.
- Conectar alimentação 24 Vdc com fusíveis e monitoramento de tensão.
Para fiação de I/O, utilize terminais adequados e siga padrões de cores; separe cabeamentos de sinais analógicos de fontes ruidosas. Configure Ethernet: atribua IP estático na mesma sub-rede do SCADA, defina DNS/NTP e ative QoS. Teste link e latência antes de colocar em produção.
Configuração ISaGRAF e deploy de aplicações em MiniOS7
No ISaGRAF Workbench, crie projeto conforme IEC 61131-3, mapeie variáveis para endereços de I/O físicos e compile para o runtime. Transfira a aplicação via Ethernet ao PAC e monitore logs de boot em MiniOS7 para garantir runtime estável.
Aproveite bibliotecas ISaGRAF para comunicação Modbus e funções de tratamento de sinais. Configure watchdogs e políticas de restart automático para proteger contra travamentos. Teste rotinas em modo de simulação quando possível.
Mantenha versões de projeto e backups; documente variáveis críticas e procedimentos de rollback para minimizar riscos em atualizações de campo.
Testes iniciais, validação e aceitação
Execute testes de loop fechado e aberto verificando tempos de ciclo, jitter e leitura/escrita de I/O. Valide amostragem e sincronização de canais analógicos em condições reais de ruído. Registre logs de performance e comparativos com requisitos de projeto.
Implemente testes de falha (loss-of-communication, queda de alimentação) para verificar políticas de segurança e redundância. Prepare checklists de aceitação junto ao cliente com critérios objetivos: leituras corretas, tempos de resposta e estabilidade por x horas.
Prove a capacidade de integração com SCADA e IIoT via simulações de carga e envio de históricos. Após aceitação, formalize procedimentos de handover e treinamento para operação.
Integração com sistemas SCADA/IIoT e aquisição de dados
A integração com SCADA e plataformas IIoT exige arquitetura clara: PAC como edge controller, gateway para protocolos IIoT e nuvem para analytics. Para dados críticos, utilize buffering local e compressão para minimizar perda em instabilidades de rede.
Protocolos suportados como Modbus/TCP, OPC e MQTT permitem diferentes modelos: Modbus para supervisão direta, OPC para interoperabilidade com historiadores e MQTT para publicação eficiente em nuvem. Escolha com base em latência, segurança e escalabilidade.
Implemente camadas de segurança (firewalls, VPNs, TLS) seguindo normas como IEC 62443. A governança de dados, políticas de retenção e criptografia são essenciais quando integrar com ambientes corporativos e nuvem.
Protocolos suportados e exemplos de configuração (Modbus/TCP, OPC UA, MQTT)
- Modbus/TCP: configure dispositivo como slave, mapear registradores; ideal para integração clássica com SCADA.
- OPC UA: use gateway para publicação de nodes; permite modelagem semântica de dados.
- MQTT: configure broker com TLS; PAC publica tópicos para telemetria e subscrições para comandos.
Em cada caso, documente mapeamento de tags, QoS (no MQTT) e limites de payload. Use QoS 1 ou 2 para dados críticos e mantenha política de retenção adequada no broker.
Arquitetura típica de integração com SCADA/IIoT
Arquitetura recomendada: PAC (edge) -> Switch gerenciado com VLANs -> Gateway/Historiador/SCADA -> Broker MQTT/Nuvem. Separe rede operacional da rede corporativa e use DMZs para serviços expostos.
Inclua redundância em caminhos críticos e balanceamento para evitar single points of failure. Monitoramento de latência e disponibilidade permite AIOps e manutenção proativa.
Boas práticas de segurança, gerenciamento de dados e redundância
- Segregue redes com VLANs e ACLs.
- Utilize autenticação forte e atualizações de firmware controladas.
- Implante backup automático de configuração e imagens de runtime.
- Planeje fontes redundantes e failover para minimizar downtime.
Auditar logs e configurar alertas proativos (thresholds) ajudam a antecipar falhas. A documentação e teste de recovery devem ser rotina operacional.
Exemplos práticos de uso e estudos de caso com PAC Ethernet ISaGRAF 8 slots
Caso 1 — Monitoramento e controle de linha de produção: arquitetura com PAC central controlando módulos de I/O, ISaGRAF gerenciando sequências, e SCADA coletando KPIs. Resultado: redução de paradas por ajuste manual e melhoria no OEE.
Caso 2 — Aquisição de dados e telemetria em subestações: PAC coleta sinais analógicos e digitais, faz pré-processamento e envia eventos críticos via MQTT/OPC para centro de controle. Resultado: latência previsível e recuperação de dados em perda de link.
Scripts e templates: disponibilize templates de mapeamento Modbus, scripts de inicialização em MiniOS7 e bibliotecas ISaGRAF para acelerar comissionamento. Esses artefatos reduzem tempo de deploy e riscos de configuração.
Comparação técnica: PAC ISaGRAF 8 slots versus produtos similares da ICP DAS
Matriz comparativa: número de slots, CPU, sistema operacional, opções de comunicação e custo total. O modelo 8 slots se posiciona entre soluções compactas (2–4 slots) e racks maiores, oferecendo equilíbrio entre modularidade e custo.
Quando escolher este modelo: projetos com necessidade moderada a alta de I/O, desejo de programação IEC 61131-3 e integração Ethernet. Opte por alternativas quando for necessário controle de alta performance em ms com CPUs multicore ou ambientes com exigências de segurança funcional SIL.
Erros comuns: subdimensionar I/O, ignorar requisitos de firmware/driver, e falhar em planejar redundância; evite esses erros com checklists e revisões de projeto.
Troubleshooting avançado e manutenção do PAC Ethernet ISaGRAF 8 slots
Sintomas comuns: travamentos intermitentes, perda de comunicação Ethernet, leituras instáveis. Causas prováveis: versões mismatched de ISaGRAF/MiniOS7, interferência EMC, falhas em fontes de alimentação. Correções rápidas incluem rollback de firmware, isolamento de módulos e substituição de cabos.
Ferramentas úteis: logs do MiniOS7, console ISaGRAF, sniffer Ethernet para análise de pacotes e utilitários de diagnóstico de integridade de módulos. Procedimento de atualização de firmware deve incluir backup e janela de manutenção.
Para manutenção preditiva, monitore consumo, temperatura e eventos de erro; utilize MTBF e histórico para prever substituições e reduzir paradas não planejadas.
Conclusão
O PAC Ethernet baseado em ISaGRAF de 8 slots (CPU 80186-80, MiniOS7) é uma solução robusta e modular para projetos de automação, aquisição de dados e integrações IIoT que exigem flexibilidade e conformidade IEC 61131-3. Sua combinação de modularidade, conectividade Ethernet e runtime ISaGRAF reduz custos de engenharia, simplifica manutenção e permite implementações escaláveis para Indústria 4.0.
Para aplicações que exigem essa robustez, a série PAC Ethernet ISaGRAF 8 slots da ICP Das é a solução ideal. Confira as especificações e solicite avaliação técnica em: https://www.lri.com.br/aquisicao-de-dados/pac-ethernet-baseado-em-isagraf-de-8-slots-com-cpu-80186-80-e-minios7. Para mais conteúdo sobre integração SCADA e IIoT veja também artigos no blog da LRI: https://blog.lri.com.br/architectures-de-iiot e https://blog.lri.com.br/protocolos-industriais (exemplos de leitura complementar).
Se quiser, posso detalhar um roteiro de teste específico para seu equipamento ou gerar templates de projeto ISaGRAF personalizados. Pergunte, comente e compartilhe seu caso de uso para que possamos orientar uma prova de conceito.
