Introdução
A placa de comunicação serial PCI da ICP DAS é um componente de conectividade projetado para integrar dispositivos seriais legados à arquitetura de servidores industriais e PCs de automação. Neste artigo técnico apresento o que é a placa, sua arquitetura (1 × RS-422/485 isolada + 1 × RS-232), aplicações típicas e as considerações de projeto necessárias para uso em ambientes de automação industrial, IIoT e Indústria 4.0. Palavras-chave relevantes: placa de comunicação serial PCI, RS-485 isolada, RS-232, ICP DAS, drivers industriais.
A placa atua como um elo físico e lógico entre o barramento PCI do host e dispositivos seriais (PLCs, RTUs, medidores, inversores). Sua proposta é oferecer robustez eletromagnética, isolamento galvânico, suporte a altas taxas de transmissão e drivers para sistemas operacionais industriais. Em arquiteturas edge, ela mantém equipamentos legacy acessíveis para gateways e servidores SCADA sem necessidade de substituir todos os dispositivos finais.
Este documento tem foco prático e técnico: discutiremos normas aplicáveis (ex.: IEC 61000-4 para imunidade EMC, IEC/EN 62368-1 para segurança de equipamentos eletrônicos), métricas de confiabilidade (ex.: MTBF) e critérios de escolha (isolamento por porta, taxa de baud, buffers e drivers). Ao final, incluo CTAs e referências para aprofundamento e contato comercial.

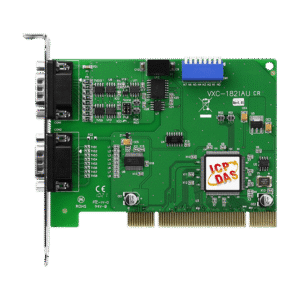

O que é a placa de comunicação serial PCI?
A placa de comunicação serial PCI é uma placa de expansão que se instala em um slot PCI do host para expor portas seriais físicas ao sistema operacional. O modelo que descrito neste artigo oferece uma porta RS-422/485 com isolamento galvânico e uma porta RS-232, cobrindo tanto links balanceados multimaster (RS-485/422) quanto links point-to-point clássicos (RS-232). Essa combinação torna a placa adequada para ambientes heterogêneos.
Tecnicamente, a porta isolada RS-422/485 possui transceivers com proteção contra surtos e ruído de terra, tipicamente com isolamento de várias centenas de volts DC entre o circuito de comunicação e o plano de terra do host. A RS-232 é útil para consoles de configuração e equipamentos legacy que não suportam diferencial. O chipset UART e o buffer definem latência e capacidade de throughput determinantes para aplicações críticas de tempo real.
O uso típico inclui conectar PLCs Modbus RTU, medidores inteligentes e RTUs em subestações. A placa pode ser usada em servidores de data concentrators, gateways IIoT e em PCs industriais que executam supervisórios SCADA ou softwares de coleta. Por ser PCI (e não apenas USB), oferece menor latência e maior previsibilidade para aplicações determinísticas.
Resumo executivo: vantagens operacionais e contexto de mercado
A adoção de uma placa serial PCI isolada traz ganhos diretos: redução de downtime por rejeição de ruído e loops de terra, melhor integridade de dados em longos enlaces RS-485 e compatibilidade com drivers industriais. No mercado, a necessidade por adaptadores seriais permanece alta devido à grande base instalada de dispositivos seriais em utilities, manufatura e infraestrutura crítica.
Do ponto de vista comercial, placas isoladas possuem ROI atraente quando comparadas à substituição de campo de dispositivos finais. Em projetos de retrofit e modernização, a placa facilita a integração com sistemas IIoT, promovendo coleta de dados (telemetria) sem interrupções nos processos. Além disso, suporte a drivers em Windows e Linux e certificações EMC aumentam a previsibilidade de entrega.
Em termos de posicionamento, a placa da ICP DAS atende nichos que exigem robustez industrial e suporte técnico especializado. Ela é indicada para integradores de sistemas que precisam garantir confiabilidade em instalações com ruído elétrico elevado, longos cabos seriais e requisitos de continuidade operacional.
Principais aplicações e setores atendidos pelo placa de comunicação serial PCI
A placa endereça setores com grande presença de equipamentos seriais: utilities (energia, água), indústrias de processo e discrete, transporte, oil & gas, e prédios inteligentes. Nesses segmentos, governança de dados e continuidade de operação tornam o isolamento e a confiabilidade parâmetros obrigatórios.
Em utilities, a placa conecta RTUs e medidores a servidores SCADA para aquisição de telemetria e controle remoto. Em linhas de produção, ela possibilita comunicação com PLCs e I/O distribuído sem alterar arquitetura de campo. No setor de transporte e em terminais logísticos, permite a integração de leitores, controladores e painéis de operação legados.
Além disso, em projetos de retrofit e modernização, a placa é uma solução econômica para integração de dispositivos seriais com plataformas IIoT. Ela também é estratégica para OEMs que embarcam PCs industriais em máquinas e precisam de portas seriais confiáveis com isolamento para proteger componentes sensíveis.
Aplicações típicas por setor
Na indústria de manufatura, use a placa para coletar dados de PLCs Modbus RTU, sincronizar parâmetros e enviar alarmes para SCADA. A combinação RS-485 isolado + RS-232 permite conectar tanto controladores area network quanto consoles de manutenção. Em painéis eletromecânicos, a opção isolada reduz interferências de motores e inversores.
Utilities utilizam a placa para leitura de medidores, telemedição e controle de remotas. O isolamento previne que picos provenientes de linhas de potência afetem o servidor central. Em oil & gas, a placa simplifica a conexão de sensores e RTUs em ambientes com alto EMI; é comum seu uso em salas de controle com requisitos de segurança funcional.
Em prédios inteligentes e facilities, a placa integra controladores de HVAC e sistemas de medição, mantendo interoperabilidade com sistemas de gestão predial. Para integradores, a placa é uma ferramenta para reduzir o custo e o tempo de integração em projetos com equipamentos heterogêneos.
Requisitos operacionais e ambientes industriais
Escolher a placa correta exige verificar temperatura de operação (tipicamente -20°C a +70°C para grau industrial), resistência a vibração e choque e proteção contra ESD. Normas de EMC, como a série IEC 61000-4 (imunidade a transientes, surges, ESD), orientam os testes que cartões industriais devem suportar.
O isolamento galvânico é crítico para evitar loops de terra e proteger equipamentos. Valores típicos de isolamento são 1.5 kV DC ou 2.5 kV RMS por segundo; confirme essa especificação para sua aplicação. Em instalações outdoor ou próximas a fontes de alta potência, considere também proteção contra surtos e supressores adicionais.
Outros requisitos incluem compatibilidade de drivers com OS alvo, suporte a terminação RS-485 e bias (pull-up/pull-down) para evitar flutuação em redes multi-drop, e latência determinística quando integrado a sistemas que exigem tempos de resposta reduzidos.
Especificações técnicas do placa de comunicação serial PCI (placa de comunicação serial PCI)
Abaixo apresento os parâmetros que você deve verificar ao avaliar uma placa serial PCI, seguidos de uma tabela modelo e comentários sobre cada item crítico. Esses parâmetros influenciam diretamente a integridade de comunicação, a facilidade de integração e a robustez operacional.
Verifique sempre: interface física (PCI vs PCIe), isolamento (V DC), velocidade de comunicação (baud rate), chipset/UART, suporte de protocolos (Modbus RTU, ASCII), alimentação, consumo, temperatura de operação, drivers e certificações. Esses itens determinam se a placa atende requisitos de MTBF, EMC e interoperabilidade.
A tabela a seguir é um modelo e deve ser preenchida com os valores do fabricante para provas de conformidade e testes em campo. Após a tabela, interpreto os parâmetros críticos e seu impacto em projetos industriais.
Tabela de especificações (modelo de conteúdo)
| Parâmetro | Valor Típico | Unidade | Observações |
|---|---|---|---|
| Interface física | PCI | – | Confirme versão (32/64-bit) |
| Portas seriais | 1× RS-422/485 isolada; 1× RS-232 | – | Isolamento por porta |
| Isolamento | 1500 | V DC | Tipicamente 1.5 kV |
| Velocidade de comunicação | up to 921.6k | baud | Verificar suporte a 115.2k, 921.6k |
| Protocolos suportados | Modbus RTU, ASCII, custom | – | Camada física; protocolos por software |
| Chipset / Nº UARTs | Ex.: 16550 / 2 | – | FIFO size influencia latência |
| Alimentação | +5V (PCI) | V | Consumo típico < 500 mA |
| Consumo | 1.2 | W | Valor exemplificativo |
| Temperatura de operação | -20 a +70 | °C | Versão industrial |
| Dimensões | 120×64 | mm | Form factor padrão PCI |
| Drivers / OS | Windows, Linux | – | Suporte e download pelo fabricante |
| Certificações industriais | CE, FCC, IEC 61000-6-2 | – | EMC e imunidade |
Após preencher com valores do fabricante, compare MTBF (horas), garantias e política de suporte. Esses números são essenciais para cálculo de disponibilidade e análise de custo total de propriedade (TCO).
Interpretação dos parâmetros críticos
O isolamento protege contra loops de terra e picos de tensão. Em ambientes de subestações e plantas industriais, isolamento por porta minimiza propagação de falhas entre subsistemas. Analogia: pense no isolamento como um transformador pequeno entre circuitos que bloqueia correntes indesejadas.
A taxa de transmissão (baud) e o buffer (FIFO) do UART determinam a capacidade da placa de lidar com bursts de dados sem perda. Em aplicações com alta taxa de amostragem ou muitos dispositivos em uma rede RS-485, escolha placas com FIFO aprofundado e suporte para taxas altas (até 921.6k baud) e baixa latência.
Latência e determinismo dependem de driver e interface (PCI oferece maior previsibilidade que USB). MTBF e certificações EMC (IEC 61000 series) correlacionam-se com disponibilidade: um componente com MTBF elevado reduz riscos de manutenção. Considere também necessidade de PFC? Embora o PFC seja mais aplicável a fontes de alimentação, o princípio de gerenciar qualidade de energia é relevante quando vários dispositivos são alimentados no mesmo quadro.
Importância, benefícios e diferenciais do produto
A placa oferece confiabilidade e compatibilidade com instalações legadas, reduzindo a necessidade de substituição de campo e acelerando projetos de integração. Em termos operacionais, o isolamento evita falhas em cascata e reduz chamadas de manutenção, impactando positivamente o MTTR e o TCO.
Do ponto de vista de engenharia, a performance é medida por latência, integridade de sinal e resistência a EMI. A placa PCI, com drivers industriais e suporte a terminação RS-485, representa uma solução mais previsível que adaptadores USB-to-serial comuns, especialmente em servidores de sala de controle e racks de automação.
Comercialmente, o suporte da ICP DAS e o fornecimento de drivers para Windows e Linux asseguram velocidade de implantação. A disponibilidade de documentação técnica e testes de conformidade reduz o risco em propostas para utilities e OEMs que exigem evidências de conformidade.
Benefícios operacionais e de confiabilidade
Benefícios tangíveis incluem:
- Redução de downtime por eliminação de loops de terra;
- Maior integridade em enlaces longos RS-485, diminuindo retransmissões;
- Compatibilidade com ferramentas de diagnóstico e supervisório já existentes.
A robustez EMC reduz incidência de falhas intermitentes causadas por motores, inversores e descargas eletrostáticas. Em aplicações críticas, esse ganho se traduz em menos intervenção manual e maior disponibilidade do sistema SCADA.
Além disso, o isolamento pode proteger ativos de maior valor (servidores e PLCs), evitando custos elevados de substituição por curto-circuitos induzidos por problemas na camada serial.
Diferenciais frente a soluções genéricas
Soluções genéricas, como adaptadores USB-to-serial, frequentemente apresentam problemas de driver, latência e desconexão sob cargas. A placa PCI fornece interface direta ao barramento do sistema, reduzindo overhead e jitter em comparação com USB.
Outros diferenciais incluem suporte técnico especializado ICP DAS, certificações industriais e, em alguns modelos, isolamento por porta, supressão de surto integrada e opção por terminação configurável em hardware. Esses recursos tornam a placa adequada para ambientes industriais rigorosos.
Finalmente, garantia e disponibilidade de peças sobressalentes e documentação para certificações facilitam homologações em projetos de utilities e OEMs, o que é um ponto crítico na seleção.
Guia prático e aplicação — Como instalar, configurar e usar a placa de comunicação serial PCI
Antes de instalar, realize checagens de compatibilidade do slot PCI e confirme que o host possui fontes e ventilação adequadas. Verifique também requisitos de aterramento e políticas de supressão de surto no painel elétrico. Planeje o cabeamento e identifique pontos de terminação RS-485.
A instalação física em um servidor industrial segue práticas padrão: desligar o equipamento, inserir a placa no slot PCI adequado, fixar com parafuso e rearmar com cuidado. Em ambientes com requisitos de segurança, siga normas como IEC/EN 62368-1 para prevenção de risco elétrico e mecânico.
No nível de software, certifique-se de baixar drivers oficiais da ICP DAS e testar portas com ferramentas de diagnóstico (terminal serial, loopback). Registre a configuração e documente ajustes de terminação e bias no projeto para futuras manutenções.
Preparação e checklist antes da instalação
Checklist essencial:
- Verificar compatibilidade do slot PCI (32/64-bit) e versão do BIOS/UEFI;
- Conferir temperatura ambiente e espaço físico no rack;
- Planejar aterramento único e medidas de proteção contra surtos (SPDs) se necessário.
Confirme também requisitos de software: versão do Windows/Linux suportada, dependências de driver e permissões de administrador para instalação. Em ambientes regulados, reúna evidências de conformidade (relatórios EMC, certificados) antes da implantação.
Por fim, identifique dispositivos seriais no campo, a topologia da rede RS-485 (daisy-chain recomendado), e documente endereçamento e taxas de baud esperadas para evitar conflitos durante comissionamento.
Instalação física passo a passo
- Desligue o host e descarregue ESD (pulseira ou superfície condutora).
- Insira a placa no slot PCI e fixe com parafuso; reconecte cabos de alimentação e rearmar o host.
- Conecte cabos seriais usando terminais apropriados; configure terminação e resistores de bias conforme documentação.
Assegure que a RS-485 esteja com topologia em linha (daisy-chain), terminação nas extremidades e bias para evitar flutuações. Em instalações com longos cabos, use cabos blindados e conecte blindagem em ponto único.
Configuração de software e drivers (Windows/Linux)
Baixe drivers oficiais do fabricante e instale com privilégios administrativos. No Windows, o driver mapeará portas como COMx; no Linux, como /dev/ttySx ou /dev/ttyUSBx dependendo do chipset. Verifique logs do sistema (Event Viewer, dmesg) para confirmar reconhecimento.
Ajuste parâmetros de porta (baud rate, paridade, stop bits) conforme protocolo (ex.: Modbus RTU 19200,8,N,1). Para softwares SCADA, configure driver serial e mapeie portas para canais de drivers Modbus/OPC.
Ferramentas úteis: PuTTY, RealTerm, minicom para testes; sniffers e registradores seriais para análise de tráfego. Em casos de latência, cheque FIFO settings e políticas de IRQ no sistema.
Validação e diagnóstico prático
Realize testes de loopback para validar UART e wiring; verifique leds de atividade se presentes na placa. Use um segundo equipamento ou analisador lógico para comparar timings e detectar framing errors.
Para redes RS-485 multi-drop, monitore colisões e níveis de ruído; utilize resistores de terminação de acordo com a impedância do cabo (120 Ω típico). Em caso de perda de pacotes, revise taxas de baud, latência do host e load do CPU.
Documente procedimentos de diagnóstico e crie um plano de manutenção preditiva baseado em logs e métricas (retransmissões, erros CRC). Isso facilita resolução de problemas e suporte a operações.
Integração com sistemas SCADA e plataformas IIoT
A placa deve ser tratada como um recurso de I/O na arquitetura SCADA/IIoT: mapeie portas para drivers de protocolo (ex.: Modbus RTU) e integre tags em supervisórios. Considere performance: número de tags por porta, taxa de varredura e latência aceitável.
Para IIoT, uma estratégia comum é usar a placa em um gateway edge que faz aquisição serial e publica dados via MQTT/REST para a nuvem. Isso preserva dispositivos legados e possibilita enriquecimento de dados para analytics sem alterar o campo.
Ao integrar, mantenha segmentação de rede, políticas de autenticação e registros de auditoria. Para aplicações críticas, considere redundância de servidores e mecanismos de failover para evitar perda de dados em caso de falha do hardware.
Conectar a SCADA: mapas de tags e configuração de drivers
Mapeie portas físicas para drivers de protocolo no SCADA e crie tags com endereçamento consistente (device ID, registro Modbus). Dimensione ciclos de varredura para equilíbrio entre latência e uso de banda/CPU.
Use drivers industriais que suportem timeouts configuráveis, retries e logging de erros. Configure limites de tempo e alarme para facilitar manutenção. Documente a topologia e inclua diagramas de comunicação no Dossier técnico do projeto.
Teste cargas máximas simuladas para verificar se a placa e o host mantêm desempenho sob estresse. Ajuste buffers e priorização de threads no host se necessário para garantir determinismo.
Ligação com plataformas IIoT e edge computing
Em arquiteturas edge, executar um gateway que lê por RS-485 e publica por MQTT reduz latência e tráfego na nuvem. A placa possibilita essa coleta local e pode ser combinada com roteamento local e store-and-forward para conectividade intermitente.
Utilize formatos padronizados (JSON, OPC UA ao nível de edge) e protocolos leves (MQTT) para envio. Empacote dados com timestamps confiáveis para manter integridade temporal, importante para análises e conformidade.
Implemente retentativas e filas locais para lidar com perda de conectividade; registre métricas de integridade e throughput para monitoramento contínuo da solução edge.
Considerações sobre segurança e performance
Segmente a rede onde o host com a placa reside; isole o tráfego serial do acesso direto à rede corporativa. Use firewalls, VLANs e controle de acesso por função. Evite expor portas seriais diretamente à internet.
Performance: dimensione CPU e I/O do host considerando número de portas e taxa de poll. Em aplicações de alta criticidade, prefira hosts com barramento PCI livre de interrupções e BIOS configurada para minimizar latência.
Do ponto de vista de segurança, criptografia não se aplica ao sinal serial físico, mas sim ao trajeto de dados após a conversão para IP (TLS para MQTT/REST). Registre e audite acessos aos servidores que gerenciam a coleta serial.
Exemplos práticos de uso e estudos de caso
A seguir três exemplos de implementação realistas para demonstrar padrões de projeto replicáveis, com dicas de configuração e verificação. Use-os como templates para seus próprios projetos e ajuste parâmetros conforme a topologia e o protocolo.
Cada caso enfatiza práticas de instalação, configuração de porta e verificação, mostrando como evitar erros comuns e garantir robustez operacional. As descrições estão pensadas para engenheiros de automação e integradores.
Incluo também links para artigos e materiais adicionais no blog técnico para aprofundamento prático e teórico. Veja Referência ao final para outras leituras.
Exemplo 1 — Integração com PLC em linha de produção
Cenário: servidor de controle em gabinete rack com placa PCI que coleta comandos e status de PLCs via Modbus RTU. Configure RS-485 em 19200,8,N,1 e terminação nas extremidades. Habilite bias resistors no master se necessário.
Procedimento: mapear dispositivos com IDs Modbus, estabelecer ciclo de varredura escalonado para evitar picos de tráfego e testar com falhas simuladas (PLC offline). Verifique CRC e tempo de resposta para cada tag crítica.
Resultado: com isolamento ativo, reduziu-se incidência de erros por EMI e melhorou-se disponibilidade da linha. Documente topologia e inclua logs de baseline para comparações posteriores.
Exemplo 2 — Telemetria remota de medidores via RS-485
Cenário: servidor regional coleta dados de energia de múltiplos medidores em topologia RS-485. Use taxas adequadas (ex.: 9600) para compatibilidade e implemente agendamento de leitura para reduzir collisions.
Implementação: adotar store-and-forward local e publicar resumos via MQTT para plataforma central. Monitorar erros de CRC e contar retries por dispositivo para indicadores de saúde da rede.
Benefício: redução de latência de dados críticos e menor necessidade de visitas de campo; o isolamento protege o concentrador contra surtos induzidos pelas linhas de energia.
Exemplo 3 — Serial-to-Ethernet gateway para legacy devices
Cenário: converter dados de equipamentos legacy para TCP/IP usando PC-Server com placa serial PCI. Um software de gateway lê Modbus RTU e expõe Modbus TCP ou APIs REST para sistemas modernos.
Passos: configurar portas, criar mapeamento de registros, validar com ferramentas de sniffing e estabelecer TLS entre gateway e cloud. Implementar filas locais para garantir continuidade em falhas de conexão.
Impacto: preservação dos investimentos em equipamentos legados e integração com plataformas analytics modernas, acelerando projetos de digitalização.
Comparações técnicas: placa de comunicação serial PCI versus outros produtos ICP DAS e concorrentes
Ao comparar, avalie criteriosamente: número de portas, isolamento, compatibilidade de interface (PCI vs PCIe), faixa de temperatura, suporte de drivers e capacidade de FIFO. Esses parâmetros impactam diretamente em desempenho e custo-benefício.
Placas PCI (vs USB) oferecem menor latência e maior previsibilidade; PCIe agrega largura de banda para soluções com altas demandas seriais. Modelos ICP DAS frequentemente se destacam por isolamento por porta e suporte industrial certificado.
Considere também serviço pós-venda, disponibilidade de firmware/drivers e documentação técnica. Em projetos críticos, esses fatores podem ser decisivos na escolha entre marcas.
Critérios de comparação recomendados
- Isolamento (V DC) e se por porta;
- Número e tipo de portas (RS-232 vs RS-422/485);
- Interface ao host (PCI, PCIe) e compatibilidade com BIOS/UEFI;
- Temperatura de operação e certificações EMC/industrial;
- Suporte a drivers Linux/Windows e qualidade da documentação.
Use esses critérios para montar uma matriz de decisão alinhada com requisitos técnicos, custos e risco de projeto.
Comparativo de modelos ICP DAS (template)
| Modelo | Portas | Isolamento | Interface | Preço Estimado | Uso Ideal |
|---|---|---|---|---|---|
| Modelo A | 1×RS-422/485 iso +1×RS-232 | 1.5 kV | PCI | $$$ | Gateways, servidores SCADA |
| Modelo B | 2×RS-485 isoladas | 2.5 kV | PCIe | $$$$ | Subestações, ambientes ruidosos |
| Modelo genérico | 1×RS-232 | none | USB | $ | Consoles e manutenção |
Preencha com dados reais de fornecedor ao cotar. Analise TCO incluindo instalação, cabos e necessidade de SPDs.
Erros comuns e detalhes técnicos a evitar na escolha
Erros frequentes:
- Não verificar necessidade de isolamento (causa falhas por loops de terra);
- Confundir RS-232 com RS-422/485 (diferenças elétricas e topológicas);
- Falta de terminação/bias em RS-485, causando flutuações e erros.
Evite também não considerar drivers e compatibilidade com o OS alvo. Testes em bancada e validação com carga real são essenciais antes da implantação em produção.
Conclusão
A placa de comunicação serial PCI da ICP DAS é uma solução consolidada para integrar dispositivos seriais a servidores industriais com robustez, isolamento e suporte técnico adequado. Recomendo sua aplicação quando houver necessidade de confiabilidade, proteção contra EMI e continuidade operacional sem substituição em campo de dispositivos legados.
Para aplicações que exigem essa robustez, a série placa de comunicação serial PCI da ICP Das é a solução ideal. Confira as especificações e solicite suporte técnico na página do produto: https://www.lri.com.br/comunicacao-de-dados/placa-de-comunicacao-serial-pci-universal-1-porta-rs-422485-isolada-e-1-rs-232. Para opções adicionais e integrações com gateways IIoT, veja também este CTA com mais modelos: https://blog.lri.com.br/produtos/placa-serial-pci.
Se preferir documentação técnica e artigos complementares, consulte os guias do blog LRI/ICP sobre isolamento galvânico e integração IIoT: https://blog.lri.com.br/isolamento-galvanico-em-comunicacoes-seriais e https://blog.lri.com.br/integracao-iiot-plc-modbus. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Convido você, leitor técnico, a comentar suas dúvidas, relatar experiências com placas seriais em campo e solicitar cálculo de disponibilidade (MTBF/MTTR) para seu projeto. Perguntas específicas sobre topologia, terminação e drivers são bem-vindas — respondo e atualizo o artigo conforme os feedbacks.
