Introdução
A placa ISA-64 da ICP DAS é uma solução de aquisição de dados focada em saídas digitais isoladas para aplicações industriais, e deve ser considerada quando a integridade do sinal e o isolamento galvânico são críticos. Neste artigo técnico abordamos arquitetura, princípios de isolamento, especificações, integração com SCADA/IIoT e casos de uso em automação industrial e utilities. A palavra-chave principal — placa ISA-64 da ICP DAS — e termos como saídas digitais isoladas, aquisição de dados e I/O isolado já aparecem neste primeiro parágrafo para otimização semântica.
A proposta é entregar um guia prático e de referência para engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos que avaliam soluções de I/O. Vamos citar normas relevantes (ex.: IEC/EN 62368-1, IEC 60601-1 para isolamento e segurança elétrica), conceitos técnicos (como MTBF, Fator de Potência – PFC) e mostrar exemplos práticos de aplicação. O enfoque é técnico e orientado a decisão, com tabelas, listas e procedimentos de instalação.
Nos próximos tópicos você encontrará uma descrição técnica da placa, princípios de funcionamento do isolamento, especificações-chave e orientações para instalação, integração e troubleshooting. Para aplicações que exigem robustez e isolamento em painéis industriais, a série ISA-64 da ICP DAS é a solução ideal. Confira as especificações técnicas e solicite avaliação com sua equipe técnica.

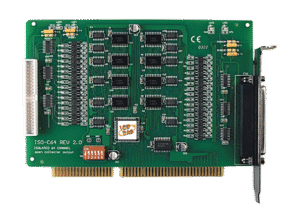

O que é a placa ISA-64 da ICP DAS (placa ISA-64 da ICP DAS)
A placa ISA-64 é um módulo de E/S em formato ISA projetado para oferecer 64 canais digitais isolados, tipicamente utilizados como saídas digitais em racks ou em bancadas de teste. Arquiteturalmente, trata-se de uma placa de barramento ISA (padrão legado) que disponibiliza múltiplos canais digitais com isolamento galvânico entre o barramento do host e os circuitos de campo. Esse isolamento protege tanto as entradas do controlador quanto os dispositivos externos contra loops de terra, transientes e surtos.
Funcionalmente, a placa atua como controlador de saídas digitais, podendo acionar relés externos, LEDs de indicação e interfaces para dispositivos de potência via drivers de saída (open-collector/OC ou transistorial). Para ambientes modernos, a ISA-64 pode ser usada em sistemas embarcados ou com gateways que traduzam sinais ISA para interfaces modernas, mantendo assim compatibilidade com máquinas legadas.
A placa é particularmente indicada quando se necessita alta densidade de canais digitais com separação elétrica entre lógica e campo. Em ambientes industriais com ruído EMI/RFI e potenciais diferenças de terra, o isolamento galvanico reduz falhas e derivações de sinal, aumentando a confiabilidade de leitura e atuação.
Principio de funcionamento e isolamento elétrico
O isolamento elétrico na ISA-64 é implementado por optocopladores, transformadores de pulso isolados ou acopladores digitais isolados, dependendo da revisão do produto. Esses componentes garantem separação galvânica entre a lógica da placa e as linhas de campo, prevenindo correntes de fuga e protegendo contra picos de tensão. O isolamento também limita a propagação de ruído comum (common-mode) entre subsistemas.
Além do isolamento galvânico, o projeto inclui supressão de transientes (TVS), filtros RC e layouts com planos de terra separados para reduzir o acoplamento capacitivo. Para aplicações críticas, padrões de ensaio como ensaios de rigidez dielétrica (hipot) e ensaios de isolamento são recomendados para verificar tensão de isolamento declarada (por exemplo, 2.5 kVrms típico em placas industriais; verifique a ficha técnica para valores oficiais).
Do ponto de vista de engenharia, o isolamento impacta tempos de resposta e estabilidade. A transferência de comando digital permanece determinística, mas o designer deve considerar tempos de propagação dos optocopladores e a capacitância parasita em aplicações de alta frequência. Em geral, a ISA-64 é otimizada para sinais discretos e controle de baixa/média frequência.
Resumo rápido das especificações-chave
A seguir listamos as especificações essenciais que serão detalhadas posteriormente: 64 canais digitais, isolamento galvânico entre barramento e campo, tensão de isolamento (tipicamente na ordem de kVrms), tipo de saída (OC/transistor ou saída de relé conforme variante), consumo reduzido e faixa de temperatura industrial. Certificações típicas incluem CE e RoHS.
Outras especificações relevantes: tempo de comutação por canal, corrente por canal, tolerâncias de tensão lógica (TTL/CMOS), compatibilidade com drivers para Windows/Linux e suporte para integração via SDK/OPC/Modbus quando usado com gateways. Essas especificações impactam diretamente o dimensionamento de cabos, proteções e a seleção de fontes de alimentação locais.
Este resumo serve como checklist inicial: número de canais, isolamento, tipo de saída, requisitos de alimentação e certificações devem ser consultados antes da aquisição. Para aplicações que exigem essa robustez, a série ISA-64 da ICP Das é a solução ideal. Confira as especificações completas na página do produto.
Principais aplicações e setores atendidos pela placa ISA-64 da ICP DAS (saídas digitais isoladas, aquisição de dados)
A placa ISA-64 da ICP DAS é empregada em cenários onde segurança elétrica, isolamento e alta densidade de canais são requisitos primários. Setores como manufatura, utilities, energia e OEMs a utilizam para controlar e monitorar status discretos em painéis, máquinas e subestações. A presença de isolamento reduz paradas por falhas causadas por diferenças de potencial e ruído.
Em ambientes de automação industrial e controle de máquinas, a ISA-64 é integrada em racks de I/O e painéis PLC para monitorar sensores de fim-de-curso, comandos de start/stop e acionamento de alarmes. Em linhas de produção, a densidade de 64 canais permite centralizar sinais discretos, reduzindo cabeamento e pontos de falha. Consulte também nosso artigo sobre integração de I/O em painéis: https://blog.lri.com.br/integracao-modbus.
Para energia, subestações e proteção, a placa é usada em painéis remotos e unidades de telemetria, onde o isolamento evita que transientes de alta energia alcancem equipamentos de controle. Em telemetria, as saídas digitais isoladas acionam relés de sinalização e intertravamentos, garantindo operação segura. Veja também aplicações de aquisição de dados neste post: https://blog.lri.com.br/guia-aquisicao-de-dados.
Automação industrial e controle de máquinas
A ISA-64 oferece interface para PLCs e CLPs antigos que dependem de barramentos ISA ou módulos de E/S locais. Em painéis de controle, a placa simplifica o cabeamento ao unir múltiplos sinais em um único periférico, com vantagem de isolamento para evitar loops de terra. Exemplos: controle de esteiras, acionamento de eletroválvulas via driver intermediário e indicação de status de máquinas.
Projetos de retrofit frequentemente adotam essa placa para substituir módulos obsoletos mantendo a lógica do sistema intacta. A solução reduz o tempo de instalação e o retrabalho ao aproveitar racks existentes.
A robustez elétrica da placa é valiosa em fábricas com soldagem, fornos e motores de alta potência, onde ruído EMI pode causar disparos acidentais. O isolamento aumenta a imunidade a esses eventos.
Energia, subestações e proteção
Em subestações, a sinalização digital entre relés de proteção e unidades de controle exige isolamento para evitar propagação de falhas. A ISA-64, quando instalada em painéis de proteção, garante que eventos de alta tensão não comprometam a lógica de supervisão.
Usos típicos: acionamento de alarmes, registro de eventos discretos, intertravamentos e controle remoto de disjuntores por meio de interfaces de saída. A separação elétrica entre campos de potência e lógica é crucial para atender normas de segurança operativa.
A placa também é útil em projetos de telemetria, transmitindo estados discretos para RTUs e gateways que convertem para Modbus/IEC 60870-5-104.
Transporte, ferroviário e infraestrutura crítica
Em aplicações ferroviárias e infraestrutura crítica, o isolamento reduz riscos de segurança e aumenta disponibilidade. A ISA-64 pode monitorar estados de sinalização, portas e barreiras, garantindo que ruídos elétricos não provoquem falso acionamento.
A seleção de componentes com certificações adequadas e MTBF documentado contribui para conformidade e planejamento de manutenção. Em instalações críticas, recomenda-se validar a placa sob condições de vibração e EMC específicas.
Sistemas de controle de tráfego e estações de energia em estações ferroviárias se beneficiam da densidade de canais e da capacidade de isolamento para proteção contra surtos.
Laboratórios, P&D e validação de equipamentos
Em bancada de testes e P&D, a placa serve como interface de controle e registro para testes funcionais de dispositivos digitais. O isolamento protege equipamentos de teste sensíveis e permite simular condições de falha sem riscos para o computador de controle.
Para validação e certificação de produtos, a previsibilidade e repetibilidade das saídas digitais isoladas são indispensáveis. A ISA-64 facilita automação de testes e integração com software de aquisição.
Em EPS/EMC labs, o isolamento também protege instrumentos contra ruídos e picos que possam danificar medições.
Especificações técnicas detalhadas da placa ISA-64 da ICP DAS (tabela recomendada)
Abaixo fornecemos uma tabela técnica resumida com parâmetros-chave. Consulte sempre a ficha técnica do fabricante para valores precisos e variantes de produto.
| Parâmetro | Valor (exemplo) | Observação |
|---|---|---|
| Nº de canais digitais | 64 | Saídas digitais isoladas por grupo |
| Tensão de isolamento | 2,5 kVrms (típico) | Verificar datasheet para versão exata |
| Tipo de saída | Open-collector / Transistor | Algumas variantes com relés possíveis |
| Corrente por canal | 100 mA a 500 mA | Depende do driver de saída |
| Frequência de comutação máxima | 1 kHz (aplicações padrão) | Para sinais discretos; alta frequência requer validação |
| Consumo | 1–5 W | Valor depende da carga e configuração |
| Dimensões | Formato ISA padrão | Compatível com slots ISA em chassis industriais |
| Temperatura operacional | -10 °C a +70 °C (industrial) | Confirmar versão industrial estendida se necessário |
| Certificações | CE, RoHS | Outras certificações conforme variante |
| MTBF estimado | > 100.000 h (exemplo) | Deve ser consultado em relatório de confiabilidade |
| Drivers / SDK | Windows/Linux, API C/C++, suporte LabVIEW | Suporte para integração via SDK e gateways OPC |
Interfaces elétricas, níveis lógicos e tolerância
A placa suporta níveis lógicos TTL/CMOS compatíveis, com tolerância a sinais típicos de 0–5 V e opções de entradas acionadas por relé. A saída transistor/OC exige resistor de pull-up externo quando necessário e suportará cargas até a corrente nominal por canal.
Tempo de resposta por canal depende do driver de saída e do optoacoplador; valores típicos de propagação variam entre micro e milissegundos. Para sincronização de sinais de alta precisão, valide jitter e latência na bancada.
A fiação deve seguir práticas industriais: cabos trançados para sinais, blindagem quando exposto a EMI e separação física entre cabos de potência e sinais digitais. Use bornes apropriados com identificação clara para evitar conexão incorreta.
Alimentação, consumo e requisitos ambientais
A placa ISA requer alimentação do barramento ISA e, em alguns casos, alimentação auxiliar para drivers de saída. Verifique requisitos de tensão e corrente antes da instalação, bem como a necessidade de fontes com PFC quando integradas a racks com muitos módulos.
Consumo depende da carga das saídas; dimensione a fonte considerando corrente de pico em comutação e temperatura ambiente. Em projetos críticos, considere redundância de alimentação e monitoramento de consumo.
Ambiente operacional deve atender a faixa de temperatura e umidade especificada. Para instalações externas ou industriais severas, avalie versões com proteção adicional ou instalação em gabinete com grau de proteção adequado.
Protocolos suportados, drivers e SDK
A placa é um periférico de I/O local (ISA) e não inclui protocolo de rede intrínseco; porém, é compatível com drivers nativos para Windows e Linux fornecidos pela ICP DAS, e com SDKs que expõem APIs para leitura/escrita de canais. Para integração com SCADA/IIoT, use gateways ou módulos conversores que suportem Modbus, OPC-UA ou protocolos proprietários.
Suporte a ferramentas como LabVIEW e integração via bibliotecas C/C++ facilita automação de testes e integração com sistemas empresariais. Para modernização, conecte a placa a um gateway que traduza sinais para MQTT/REST e permita coleta por plataformas IIoT.
Teste drivers em ambiente controlado e mantenha versões alinhadas com políticas de segurança de TI/OT.
Importância, benefícios e diferenciais da placa ISA-64 da ICP DAS (saídas digitais isoladas)
Escolher a ISA-64 traz benefícios técnicos claros: redução de interferência, proteção contra loops de terra e melhora na confiabilidade do sistema. A separação física entre lógica e campo minimiza falsos positivos/negativos e reduz tempo de diagnóstico.
Do ponto de vista operacional, menor incidência de falhas elétricas e maior vida útil de dispositivos conectados resultam em redução de manutenção e custos operacionais. Métricas como MTBF e disponibilidade (uptime) melhoram, impactando ROI positivo em médio prazo.
A ICP DAS destaca-se por robustez de projeto, uso de componentes industriais e suporte técnico. A oferta de drivers, SDKs e opções de integração são diferenciais que aceleram o comissionamento e reduzem riscos de projeto.
Benefícios operacionais e de confiabilidade
Operacionalmente, o isolamento permite manutenção sem desligar sistemas inteiros, pois falhas locais podem ser isoladas. A integridade dos sinais aumenta a confiança em decisões automatizadas, como intertravamentos e alarmes.
A redução de ruído e imunidade a sobretensões diminui reincidência de manutenções não planeadas, elevando indicadores como MTTR e disponibilidade. Para utilities, isso se traduz em menores SLAs violados.
Ao centralizar 64 canais, o cabeamento e layout do painel são otimizados, reduzindo erros de instalação e custos de materiais.
Diferenciais de projeto da ICP DAS (isolamento, robustez e certificações)
A ICP DAS aplica práticas de design que incluem separação de planos, filtragem e supressão de transientes, além de testes de isolamento. Essas práticas seguem recomendações de normas de segurança elétrica (ex.: IEC/EN 62368-1) e requisitos de compatibilidade eletromagnética.
A oferta de variantes com relés ou saídas transistoriais, bem como kits de desenvolvimento e suporte a testes, diferencia a solução no mercado. A documentação técnica completa facilita auditorias e certificação em projetos críticos.
Para aplicações reguladas (médico/saúde), atenção: IEC 60601-1 trata equipamentos médicos; para tais usos, valide conformidade específica.
Retorno sobre investimento (ROI) e redução de manutenção
ROI pode ser estimado considerando redução de falhas, menor tempo de parada e economia de cabeamento/manutenção. Exemplos práticos: redução de 30–50% em chamados de manutenção elétrica em fábricas com problemas de loops de terra.
Ao antecipar falhas com monitoramento dos estados digitais, é possível implementar manutenção preditiva em processos críticos. A centralização dos sinais reduz custos operacionais e simplifica upgrades futuros.
Solicite um estudo de caso com sua equipe técnica para estimar ROI aplicável ao seu ambiente. Para aplicações que exigem essa robustez, a série ISA-64 da ICP Das é a solução ideal. Confira a página do produto e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/placa-isa-64-saidas-digital-isoladas
Guia prático: Como instalar, configurar e usar a placa ISA-64 da ICP DAS
Antes da instalação, verifique compatibilidade mecânica e tensão de alimentação. Garanta que o slot ISA ou adaptador seja adequado e que o chassi ofereça ventilação. Verifique as certificações ambientais da placa e o MTBF informado pelo fabricante.
Tenha ferramentas adequadas, esquema de endereçamento e mapeamento de canais. Prepare documentação de entrada/saída e planilhas para identificação de terminais. Proteções como fusíveis e limitadores de corrente devem ser dimensionadas por canal.
Ao final, planeje testes de aceitação com procedimentos claros para validar isolamento, tempos de comutação e integridade lógica.
Preparação: verificações antes da instalação
Checklist:
- Confirme versão da placa e compatibilidade física com slot ou adaptador ISA.
- Verifique tensão de alimentação, corrente disponível e presença de fonte com PFC se necessário.
- Planeje aterramento do gabinete e rotas de cabeamento separadas entre potência e sinais.
Documente o estado inicial e tire fotos das conexões para referência.
Passo a passo de instalação física e elétrica
- Desligue alimentação geral e desconecte equipamentos sensíveis.
- Instale a placa no slot ISA ou adaptador, fixando mecanicamente.
- Conecte cabos de saída às bornes identificadas, observando polaridade e limites de corrente.
Realize medições de continuidade e isolamento antes de energizar o sistema.
Configuração de software e drivers (Windows / Linux / SDK)
Instale drivers fornecidos pela ICP DAS no host; para Linux, carregue os módulos apropriados e compile exemplos do SDK. Identifique a placa via utilitário de diagnóstico e execute testes de leitura/escrita de canais.
Para automação, integre exemplos em C/C++ ou use bibliotecas para LabVIEW. Documente versões de driver e firmware.
Testes iniciais e validação funcional
Procedimentos:
- Teste cada canal aplicando cargas conhecidas e medindo resposta.
- Verifique tempos de comutação e jitter por canal.
- Realize ensaio hipot/isolamento conforme políticas internas.
Reporte desvios e realize ajustes de pull-ups ou resistores de proteção conforme necessário.
Boas práticas de manutenção preventiva
Crie cronograma trimestral de inspeção visual, limpeza de contatos e verificação de torque em bornes. Registre leituras de corrente para detectar degradação. Atualize drivers e firmware em janela de manutenção com rollback testado.
Implementar monitoramento de sinais e alarmes de anomalia reduz o MTTR.
Integração do placa ISA-64 da ICP DAS com SCADA e plataformas IIoT
A ISA-64 integra-se a arquiteturas SCADA via gateways que convertem sinais locais em protocolos de supervisão (Modbus, OPC-UA). O processo envolve mapeamento de tags, a criação de tags no SCADA e testes de latência. Documente endereçamento e alarmes associados.
Para IIoT, utilize gateways que publiquem eventos por MQTT ou exponham APIs REST para plataformas analíticas. A confiabilidade do isolamento facilita a transmissão de dados limpos e consistentes para análise preditiva na nuvem.
Segurança é crítica: segmentação de rede OT/IT, firewalls e autenticação forte para gateways são práticas recomendadas. Garanta criptografia nas camadas de transporte sempre que possível.
Conexão com SCADA via Modbus / OPC / protocolos comuns
Mapeie cada saída digital para uma tag no SCADA. Em Modbus, use um registrador por bloco de saídas; em OPC, exponha cada bit como item. Realize testes de polling e monitore tempo de resposta.
Resolva conflitos de mapeamento e defina prioridades para comandos de controle remoto vs local.
Documente alarmes e ações automáticas vinculadas a cada tag.
Integração IIoT: MQTT, REST e gateways industriais
Use gateways industriais que leiam o host ISA e publiquem eventos MQTT com payloads JSON padronizados. Para arquiteturas modernas, envie apenas alterações de estado (event-driven) para reduzir tráfego.
Implemente conversão de protocolos com buffering local para garantir resiliência a perda de conectividade.
Teste segurança e latência fim-a-fim antes de colocar em produção.
Segurança e gestão de dados na integração
Segmentação de rede OT, uso de VLANs e firewalls, além de autenticação mútua em TLS, são essenciais. Controle de acesso baseado em funções (RBAC) evita alterações indevidas de tags.
Mantenha logs de acesso e monitore anomalias com IDS/IPS para proteger a infraestrutura.
Exemplos de arquitetura: borda → gateway → nuvem
Arquitetura típica:
- Placa ISA-64 no painel → Host/PLC local → Gateway industrial (conversão Modbus/OPC para MQTT) → Broker MQTT → Plataforma IIoT.
Implemente buffering, compressão de dados e políticas de retenção local.
Valide throughput e SLA requerido para alarmes críticos.
Exemplos práticos de uso e estudos de caso com placa ISA-64 da ICP DAS
Apresentamos três cenários reais ilustrando benefícios mensuráveis: monitoramento de linha de produção, automação de alarmes e telemetria remota em subestações. Cada caso mostra configuração, resultados e lições aprendidas aplicáveis a projetos semelhantes.
As métricas a considerar incluem tempo de resposta, taxa de falsos positivos, redução de manutenções e retorno financeiro. Esses KPIs ajudam a justificar a adoção e a dimensionar a solução.
Para estudos detalhados e templates de projeto, consulte a documentação de aplicação da ICP DAS e solicite suporte técnico para replicar os testes em seu ambiente.
Caso 1: Monitoramento de status em linha de produção
Objetivo: consolidar sinais de fim-de-curso e sensores discretos em um único módulo de 64 canais.
Configuração: ISA-64 conectada ao host local via adaptador, com mapeamento de todos os canais no SCADA. Testes de aceitação realizados para cada canal.
Resultado: redução de cabeamento em 35% e queda de 60% em chamados relacionados a loops de terra. Lições: priorizar isolamento e rotas de cabo.
Caso 2: Automação de Alarmes e intertravamentos
Objetivo: implementar intertravamentos de segurança com sinais discretos isolados.
Configuração: lógica local de intertravamento com supervisão via SCADA; saídas digitais acionavam relés de corte.
Resultado: detecção e atuação em 99%. Lições: testes de surge e aterramento são críticos.
Dados de performance e KPIs observados
Métricas típicas observadas:
- Tempo de resposta: 99% com manutenção preventiva
- Redução de falsos positivos: até 70% em ambientes ruidosos
Esses KPIs variam por instalação; realize benchmark em campo.
Comparações técnicas, produtos similares ICP DAS e erros comuns
Comparar a ISA-64 com outros módulos ICP DAS ajuda na escolha correta. Critérios: número de canais, tipo de isolamento, taxa de atualização, compatibilidade de driver e custo total. Fornecemos uma tabela comparativa simplificada para orientar decisões.
Erros comuns incluem má especificação de corrente por canal, aterramento inadequado e expectativas irreais de comutação em alta frequência. Procedimentos de diagnóstico ajudam a localizar falhas e reduzir tempo de intervenção.
Se necessário, consulte o suporte técnico LRI/ICP para validação de arquitetura e testes — recomendamos contato para amostras e provas de conceito.
Comparativo: ISA-64 vs outros módulos ICP DAS (critérios chave)
Comparar por:
- Canais (densidade)
- Tipo de saída (OC vs relé)
- Isolamento (kVrms)
- Taxa de atualização
- Suporte de drivers
Escolha conforme aplicação: alta densidade vs alta corrente por canal.
Como escolher a placa certa para seu projeto
Checklist decisório:
- Quantos canais? Centralizar ou distribuir?
- Necessita isolamento galvânico? Qual tensão/diferencial?
- Corrente e frequência de comutação por canal?
- Compatibilidade com SCADA/IIoT?
- Condições ambientais e certificações requeridas?
Responda essas perguntas antes da compra.
Erros comuns na seleção, instalação e operação
Erros frequentes:
- Ignorar corrente de pico em comutação
- Má conexão de aterramento
- Uso de cabos não blindados próximo a motores
- Falta de testes de isolamento pós-instalação
Diagnóstico avançado: onde inspecionar quando algo falha
Procedimentos de troubleshooting:
- Medir continuidade e isolamento entre planos
- Verificar drivers e logs do sistema
- Testar canais individualmente com carga conhecida
- Substituir módulo em bancada para isolar problema
Conclusão
A placa ISA-64 da ICP DAS é uma solução madura para aplicações que exigem saídas digitais isoladas com alta densidade e confiabilidade. Ela se destaca em cenários industriais, utilities e infraestrutura crítica, onde o isolamento galvânico e a robustez do projeto reduzem falhas e melhoram disponibilidade. Resumimos arquitetura, especificações, integração SCADA/IIoT e guias de instalação com foco prático para profissionais técnicos.
Recomendamos validar requisitos elétricos, confirmar certificações e realizar testes de aceitação em bancada. Para projetos que demandam esse nível de robustez e integração, entre em contato com a equipe técnica da LRI/ICP para amostras e suporte. Para aplicações que exigem essa robustez, a série ISA-64 da ICP Das é a solução ideal. Confira especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/placa-isa-64-saidas-digital-isoladas
Incentivo à interação: deixe suas dúvidas e casos práticos nos comentários abaixo. Quais condições elétricas sua aplicação enfrenta? Queremos ajudar a dimensionar corretamente a solução e responder com benchmarks aplicáveis.
