Placa PCI-104 CAN de 2 Portas com Isolação Galvânica

Introdução

A seguir apresentamos um guia técnico completo sobre a placa PCI-104 CAN de 2 portas com isolação, focado em engenheiros de automação, integradores de sistemas e profissionais de TI industrial. Neste artigo usamos termos técnicos como isolamento galvânico, latência determinística, taxas CAN e padrões relevantes (p. ex. IEC 61000-6-2, IEC 61131-2) para explicar quando e como aplicar essa placa em projetos de IIoT, automação e utilities. A palavra-chave principal "placa PCI-104 CAN de 2 portas com isolação" aparece desde já para otimização semântica e indexação.

Prometemos fornecer: 1) definição objetiva do produto e seu princípio de operação; 2) especificações técnicas detalhadas com tabelas comparativas; 3) guia prático de instalação, integração com SCADA/IIoT e exemplos de payloads; 4) análise comparativa com outros modelos ICP DAS e erros comuns a evitar. Ao final haverá CTAs suaves para páginas de produto e links internos para aprofundamento no blog da LRI/ICP. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Contextualizamos cada item para ambientes industriais críticos — fábricas, subestações, transporte e aplicações veiculares — abordando requisitos de confiabilidade (MTBF), segurança elétrica e conformidade EMC/segurança (normas IEC/EN).

Introdução técnica ao placa PCI-104 CAN de 2 portas com isolação — visão geral e conceito fundamental

O que é a placa PCI-104 CAN de 2 portas com isolação? — definição objetiva e objetivo do produto

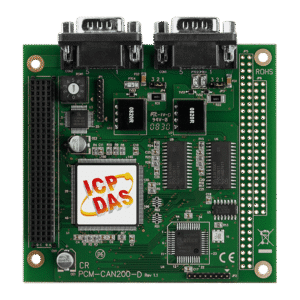

A placa PCI-104 CAN de 2 portas com isolação é um módulo de interface de barramento compacto (formato PCI-104) que adiciona duas portas CAN (Controller Area Network) ao sistema host, com isolamento galvânico entre cada canal e o barramento do sistema. O objetivo é permitir comunicação CAN robusta e segura em equipamentos embarcados e controladores industriais.

Projetada para ambientes com ruído eletromagnético e diferenças de potencial, a placa isola sinais CAN através de optoacopladores/transformadores ou isoladores digitais, reduzindo falhas e loop de terra. Isso é crucial quando se integra sensores, inversores e ECUs com diferentes referências de terra.

A placa atende designers que precisam de alta integração física (PCI-104) em racks ou módulos compactos, mantendo compatibilidade com drivers para Windows e Linux e protocolos superiores como CANopen e J1939.

Como funciona a placa PCI-104 CAN de 2 portas com isolação — princípios de operação e topologia

Em operação, cada porta CAN implementa um transceptor conforme ISO 11898, com terminação de 120 Ω selecionável e filtragem eletromagnética. O host acessa a placa via barramento PCI-104 usando um controlador CAN (por exemplo, SJA1000/Microchip MCP2515 ou core proprietário), que fornece buffers de transmissão/recepção e interrupções/DMAs para latência reduzida.

A topologia típica é: CPU embarcada (slot PCI-104) ↔ placa PCI-104 CAN (2x CAN isolados) ↔ rede CAN (nós, ECUs, gateways). O isolamento protege o host contra surtos e diferença de potencial entre segmentos CAN. Diagramas simples:

[CPU PCI-104]==[PCI-104 CAN Board]==(Isolamento)==[CAN Bus A]----[Nó1]                                                                                       ==[CAN Bus B]----[Nó2]

A placa lida com frames CAN 2.0A/2.0B (11/29-bit IDs), gerenciamento de erro e pode suportar taxas até 1 Mbit/s com buffers e prioridades configuráveis no driver.

Quando e por que escolher este dispositivo — critérios rápidos de seleção

Escolha esta placa quando houver necessidade de: comunicação CAN redundante (2 portas), separação elétrica entre redes, montagem em sistemas embarcados com slot PCI-104 e integração direta com SCADA/IIoT. Critérios: necessidade de isolamento galvânico, requisitos de certificação EMC, e compatibilidade física com o chassi embarcado.

Avalie também MTBF e robustez (faixa de temperatura industrial, p. ex. -40 a +85 °C), requisitos de segurança funcional e densidade de E/S. Para aplicações críticas, priorize placas com proteção contra sobretensão e diagnóstico de link.

Em projetos com restrição de espaço ou que exijam comunicação determinística com PLCs e módulos de I/O distribuídos, a placa PCI-104 CAN de 2 portas com isolação oferece um trade-off ideal entre performance e robustez.

Principais aplicações e setores atendidos pelo placa PCI-104 CAN de 2 portas com isolação (placa PCI-104 CAN de 2 portas com isolação)

Automação industrial — controle de máquinas e aquisição de dados em tempo real

Em linhas de produção, a placa é usada para conectar controladores, painéis e módulos de I/O distribuídos via CANopen, garantindo latência baixa e sincronização de ciclos. O isolamento reduz ruído proveniente de inversores e motores, preservando integridade de frames.

Sistemas de supervisão exigem dados determinísticos para loops de controle; a integração direta em máquinas embarcadas via PCI-104 facilita o processamento local e o envio de dados agregados para SCADA. Isso reduz latência em decisões de segurança e produção.

Para arquiteturas Industry 4.0, a placa atua como interface edge para pré-processamento de dados e envio por MQTT/REST para plataformas IIoT, minimizando tráfego e preservando segurança de campo.

Sistemas veiculares e transporte — telemetria e redes CAN em embarcações/veículos

Em veículos industriais e marítimos, redes CAN e J1939 são onipresentes. A isolação evita falhas causadas por ruídos de motor e diferenças de potencial entre chassis e sistemas auxiliares.

A placa é indicada em aplicações de telemetria onde o host precisa logar dados e enviar diagnósticos para aplicações fleet management, respeitando requisitos de EMC para veículos (p. ex. ISO 7637).

A robustez térmica e contra vibração somada ao suporte a altos bitrates tornam o módulo adequado para sistemas críticos de controle e monitoramento embarcados.

Energia e utilidades — monitoramento de inversores e dispositivos distribuídos

Em usinas e subestações, inversores fotovoltaicos e UPS frequentemente se comunicam via CAN. O isolamento protege o sistema de controle central de surtos e transientes, conforme recomendações da IEC para instalações elétricas.

A placa permite integração de medidores inteligentes e gateways com protocolos de hierarquia superior (Modbus/TCP), atuando como conversor entre CAN e redes corporativas, com possibilidade de filtragem e agregação de dados.

Em projetos de smart grids, o uso combinado de isolamento e diagnóstico local aumenta a resiliência operacional e facilita manutenção preditiva.

Infraestrutura e transporte ferroviário — comunicação robusta e isolamento elétrico

Para aplicações ferroviárias, onde interferência eletromagnética e grandes diferencias de potencial são comuns, a isolação galvânica é mandatória para segurança e integridade de dados. A placa pode ser parte de sistemas de diagnóstico de vagões e subsistemas auxiliares.

Conformidade com normas EMC e ensaios de imunidade transitória (p. ex. IEC 61000 series) deve ser verificada para uso em sinalização e controle de trens. A capacidade de operar em faixa estendida de temperatura e vibração é um requisito típico.

A redundância entre as duas portas CAN pode ser usada para arquiteturas com caminhos de comunicação alternativos, aumentando disponibilidade e segurança.

Especificações técnicas detalhadas da placa PCI-104 CAN de 2 portas com isolação — tabela de referência (placa PCI-104 CAN de 2 portas com isolação)

Tabela de especificações principais — sinais elétricos, isolamento, taxas CAN, GPIO, alimentação, dimensões e compatibilidade de barramento

Tabela de certificados e conformidade — normas EMC, segurança e certificações industriais

Requisitos de sistema e compatibilidade de software — drivers, OS suportados e dependências

A placa requer suporte de driver para mapear buffers CAN e fornecer interface de API (socketCAN em Linux, API proprietário/driver para Windows). Em Linux, integração com socketCAN e ferramentas como candump/cansend facilita testes.

Sistemas host com kernel real-time (RT) ou prioridades de IRQ são recomendados para aplicações com requisitos de baixa latência. Dependências incluem bibliotecas de comunicação CANopen/J1939 se utilizar protocolos de alto nível.

Para integração com SCADA, gateways ou middleware, recomenda-se testar interoperabilidade com ferramentas de registro e replicação de tags (OPC UA, MQTT). Consulte o fabricante para pacotes de driver e SDK.

Importância, benefícios e diferenciais da placa PCI-104 CAN de 2 portas com isolação

Benefícios para confiabilidade e segurança — isolamento galvânico e proteção contra ruído

O isolamento galvânico reduz loops de terra, protege contra surtos e aumenta a imunidade a ruído conduzido. Isso é crítico em plantas com motores de alta potência e inversores onde transientes podem danificar ou corromper dados.

Além disso, a proteção contribui para segurança funcional, reduzindo a probabilidade de falhas embarcadas que poderiam causar paradas de linha. A conformidade com normas EMC reforça a aptidão para ambientes industriais.

Em termos de MTBF, a redução de falhas elétricas resulta em maior disponibilidade e menor custo total de propriedade (TCO), importante para utilities e plantas 24/7.

Vantagens operacionais — latência, taxa de atualização e robustez em ambientes industriais

A interface PCI-104 oferece caminho de dados de alta largura de banda e acesso direto que permite latências previsíveis quando combinada com drivers bem implementados. Isso garante controle em tempo real e atualização rápida de telemetria.

Taxas até 1 Mbit/s por porta e buffers adequados permitem alto throughput para aplicações de diagnóstico e controle. A robustez mecânica do formato PCI-104 é adequada para ambientes com vibração.

Adicionalmente, a capacidade de isolar portas independentes facilita a arquitetura modular e a manutenção sem impactar toda a planta.

Diferenciais frente ao mercado — qualidade ICP DAS, suporte e ciclo de vida

A linha ICP DAS é reconhecida por suporte técnico, documentação e ciclo de vida longo — fatores críticos para projetos industriais que demandam manutenção por décadas. A disponibilidade de drivers, SDK e exemplos acelera integração.

Diferenciais incluem opções de firmware, diagnóstico integrado e testes de conformidade realizados pela fabricante. Isso reduz risco de integração e facilita certificações do sistema final.

Para aplicações que exigem essa robustez, a série placa PCI-104 CAN de 2 portas com isolação da ICP DAS é a solução ideal. Confira as especificações detalhadas em: https://www.lri.com.br/comunicacao-de-dados/placa-pci-104-can-de-2-porta-com-isolacao

Guia prático de instalação e uso do placa PCI-104 CAN de 2 portas com isolação — passo a passo (Como fazer/usar?)

Preparação antes da instalação — checklist de hardware, ESD e requisitos da CPU/slot PCI-104

Checklist: 1) Verificar integridade física do slot PCI-104; 2) Garantir aterramento e políticas ESD; 3) Confirmar tensão +5V no backplane. Documente a topologia CAN e IDs esperados antes da conexão.

Remova energia do host antes da inserção. Use pulseiras ESD e siga IEC/EN 61340-5-1 para proteção de componentes sensíveis. Registre o número de série da placa para suporte e firmware.

Confirme também requisitos de ventilação, temperaturas operacionais e montagem mecânica conforme o manual do fabricante.

Instalação física e montagem — orientações para encaixe, aterramento e fiação CAN

Encaixe a placa no conector PCI-104 assegurando fixação mecânica com parafusos. Aterramento do chassi deve ser único e consistente para evitar loops. Utilize bornes trancantes e cabos blindados para CAN se necessário.

Fiação CAN: crie par diferencial CAN_H/CAN_L, mantenha pares trançados e fim de linha com terminação 120 Ω. Se houver várias seções, use isoladores e repetidores conforme topologia.

Para fiação em campo, prefira conectores com travamento e marque polaridade. Evite longo trecho de cabos sem terminação; use resistores de terminação ou ferramentas de diagnóstico.

Instalação de drivers e utilitários — download, instalação e verificação inicial no Windows/Linux

Baixe drivers e SDK do site do fornecedor. Em Linux, habilite socketCAN: carregue módulos can, can_raw, mttcan (conforme controlador) e configure bitrate com ip link set can0 up type can bitrate 500000.

Em Windows, instale driver assinados e utilize utilitários de diagnóstico fornecidos para verificar presença da placa e estado das portas. Verifique logs do sistema para conflitos de IRQ/recursos.

Execute testes básicos: envio de frames de loopback, uso de candump/cansend ou utilitários ICP DAS para confirmar comunicação.

Configuração e balanceamento de rede CAN — terminadores, bitrate, filtros e IDs

Defina bitrate consistente em todos os nós. Use terminadores de 120 Ω em ambas as extremidades do segmento físico. Configure filtros de hardware no driver para reduzir carga de CPU.

Planeje IDs e prioridades conforme arquitetura: mensagens críticas com IDs mais altas em CAN 2.0B ou uso de CAN FD se suportado. Evite IDs conflitantes e documente mapa de mensagens.

Caso utilize duas portas para redundância, implemente mecanismo de failover a nível de aplicação ou gateway.

Testes, diagnóstico e validação — ferramentas de teste, logs e solução de problemas iniciais

Ferramentas úteis: oscilloscópio para verificar tensão diferencial e integridade do sinal, analisadores CAN para decodificação de frames, candump/cansniffer, e utilitários do fabricante. Verifique CRC, ACK e contadores de erro.

Monitore estatísticas de erro (bus off, CRC errors) e ajuste filtros ou terminação conforme necessário. Em caso de bus-off, isole e teste cada nó individualmente.

Registre logs de teste para validação de conformidade e para suporte em campo.

Rotina de manutenção e atualização de firmware

Mantenha firmware e drivers atualizados conforme recomendações do fabricante. Planeje janelas de manutenção para atualização e backup de configurações.

Revise fisicamente conexões anualmente e monitore erros durante operação. Utilize processos de atualização seguros (firmware signing) para evitar corrupção.

Documente versões e change log para suporte a auditorias e ciclo de vida do projeto.

Integração com sistemas SCADA e Plataformas IIoT usando placa PCI-104 CAN de 2 portas com isolação (placa PCI-104 CAN de 2 portas com isolação)

Protocolos e interfaces suportadas — CANopen, J1939, Modbus gateway e APIs disponíveis

A placa funciona como camada física e de enlace; protocolos de aplicação (CANopen, J1939) são implementados via stack no host ou gateway. Muitos fornecedores oferecem SDKs para integração com stacks CANopen ou ferramentas para mapear parâmetros a tags SCADA.

Para integração com SCADA, use gateways que traduzem CAN → Modbus/TCP ou OPC UA, ou implemente um agente MQTT no edge que publique tópicos com payloads JSON. APIs REST/SOAP também são possíveis via middleware.

Exemplo de payload MQTT (JSON):
{
"device":"can_gateway_01",
"timestamp":"2025-01-01T12:00:00Z",
"frames":[{"id":0x0CFFEE,"data":"01020304","port":"can0"}]
}

Arquitetura de integração com SCADA — coleta de dados, mapeamento de tags e redundância

Arquitetura típica: Host com PCI-104 coleta frames CAN → pré-processa e mapeia sinais para tags (leveraging SDK) → publica para SCADA via OPC UA/Modbus/TCP. Implementar buffering e timestamping no edge para integridade histórica.

Mapeie cada ID CAN para um tag SCADA com meta (unidade, escala, limites). Para alta disponibilidade, utilize dois caminhos redundantes (ex.: can0/can1) ou replicação de dados para servidor secundário.

Assegure sincronização de tempo (NTP/PTP) para correlacionar eventos em logs.

Conexão com plataformas IIoT — edge gateways, MQTT/REST e segurança de dados

No edge, converta frames CAN para formatos MQTT/JSON ou publish/subscribe para nuvem. Use TLS, autenticação mútua e OAuth2 para segurança. Aplique filtragem e agregação para reduzir tráfego.

Implemente políticas de retenção e compressão para dados históricos. Use certificação e logs imutáveis para auditoria em utilities e energia.

Para projetos críticos, combine VPNs industriais e segmentação de rede para proteger tráfego CAN exposto.

Boas práticas para escalabilidade e latência — buffering, filtragem no edge e agregação de dados

Reduza latência priorizando mensagens críticas na aplicação e utilizando drivers com DMA/IRQ. Filtre frames no edge para evitar sobrecarga do SCADA.

Use agregação por intervalo (ex.: 100 ms) para dados não-criticos, preservando throughput para alarmes. Planeje crescimento de nós e largura de banda com margens de 30-50%.

Monitore métricas de desempenho e ajuste políticas de QoS na rede.

Exemplos práticos de uso e casos de aplicação reais

Caso 1 — integração com PLC para controle de linha de produção (fluxo, sinais e diagnóstico)

Exemplo: PLC supervisiona máquinas via CANopen. A placa PCI-104 no host coleta mensagens de diagnóstico e envia comandos de setpoint. Implementa-se watchdog e heartbeat conforme CiA 301.

A integração permite leitura de valores analógicos, sinalização de falhas e atualização de firmware remoto para módulos de I/O via CAN.

Isso reduz latência de supervisão e facilita manutenção preditiva.

Caso 2 — monitoramento remoto de ativos em campo via IIoT (gateway e visualização)

Host com PCI-104 agrega dados de medidores e inversores via CAN e publica para plataforma IIoT com MQTT. Dashboards exibem KPIs e alarmes são enviados por notificações.

Edge processa thresholds e envia apenas eventos relevantes, economizando banda e custos de nuvem.

A redundância entre portas permite failover local sem perda de dados críticos.

Caso 3 — rede CAN em veículo industrial com isolamento para proteção elétrica

Em empilhadeiras, a placa integra módulos de controle com isolamento para evitar loops de terra entre chassis e dispositivos auxiliares. Logs de telemetria ajudam manutenção e compliance.

IDs J1939 são mapeados para tags do sistema de gestão de frota, com filtros de dados para reduzir tráfego.

A solução atende requisitos de vibração e temperatura da norma ISO 16750.

Scripts e trechos de configuração — exemplos de comandos, mapeamentos e logs esperados

Exemplo Linux (socketCAN):
sudo ip link set can0 up type can bitrate 500000
candump can0
Exemplo mapping SCADA: ID 0x0CFFEE → Tag "motor_rpm", scale 0.125 rpm/LSB

Log esperado:
[2025-01-01T12:00:00Z] can0 ID 0x0CFFEE data 0x03E8 → motor_rpm=1000 rpm

Comparação técnica com produtos similares da ICP DAS e erros comuns a evitar

Comparativo direto — recursos, performance e preço entre modelos PCI-104 CAN da ICP DAS

Comparar modelos por número de portas (1,2,4), presença de isolamento, buffers e suporte a CAN FD. Modelos isolados custam mais, mas reduzem risco e custos operacionais. Avalie trade-offs entre portas adicionais vs. necessidade de portas isoladas.

Performance: latência depende do controlador e driver; modelos com DMA e ASIC dedicados apresentam menor jitter. Preço reflete robustez mecânica e certificações.

Consulte especificações no catálogo para decisão baseada em TCO.

Escolha do modelo correto — critérios: número de portas, isolamento, taxa e compatibilidade física

Critérios: quantas redes CAN independentes; necessidade de isolamento por porta; suporte a CAN FD; formato físico (PCI-104); requisitos ambientais. Se precisar de expansão futura, escolha modelo com mais portas ou use gateways.

Verifique compatibilidade de driver com seu OS e ciclo de vida do produto.

Erros comuns na instalação e operação — terminadores ausentes, conflitos de IRQ, aterramento incorreto

Erros típicos: ausência de terminação 120 Ω, cabos não trançados, dois terminadores em segmento errado, loops de terra, e drivers incompatíveis. Esses causam perda de frames, bus-off e corrupção de dados.

Soluções: verificar topologia física, usar ferramentas de diagnóstico e seguir checklist de instalação.

Dicas avançadas de troubleshooting — análise de sinais, uso de osciloscópio e interpretação de frames CAN

Use osciloscópio diferencial para medir amplitude e slew rate; verifique tempo de subida e integridade de sinal. Utilize analisador de protocolo para identificar colisões, ACK faltante e contadores de erro.

Checar logs de driver (bus-off counters) e isolar nós sequencialmente ajuda a localizar falhas.

Conclusão e chamada para ação — solicite suporte ou cotação para o placa PCI-104 CAN de 2 portas com isolação

Sumário executivo — por que adotar esta solução hoje (benefícios e ROI esperado)

A placa PCI-104 CAN de 2 portas com isolação entrega robustez elétrica, integração compacta e compatibilidade com protocolos industriais, reduzindo risco de falhas e tempo de inatividade. O ROI vem da redução de manutenção e maior disponibilidade.

Para projetos que exigem integração embarcada e comunicação confiável entre dispositivos e sistemas supervisórios, essa solução é recomendada.

Próximos passos — como solicitar demonstração, suporte técnico ou cotação personalizada (“Entre em contato / Solicite cotação”)

Para solicitar cotação ou assistência técnica, entre em contato com a LRI/ICP pelas páginas de produto. Para aplicações que exigem essa robustez, a série placa PCI-104 CAN de 2 portas com isolação da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/comunicacao-de-dados/placa-pci-104-can-de-2-porta-com-isolacao

Visite também o catálogo de comunicação de dados para opções e acessórios: https://www.lri.com.br/comunicacao-de-dados

Incentivamos você a comentar abaixo com dúvidas específicas do seu projeto ou a solicitar um exemplo de integração com seu PLC/SCADA.

Perspectivas futuras e recomendações estratégicas para placa PCI-104 CAN de 2 portas com isolação

Tendências tecnológicas relevantes — migração para IIoT, edge computing e integração com AI operacional

O movimento para IIoT e edge computing exige que interfaces como a PCI-104 CAN forneçam pré-processamento, segurança e integração nativa com protocolos de nuvem. Espera-se maior adoção de CAN FD e recursos de timestamp de hardware.

AI operacional (AIOps) vai usar dados de telemetria CAN para predição de falhas e otimização, exigindo metadados e qualidade de tempo (PTP/NTP).

Planeje arquitetura que permita atualização de firmware e inclusão de agentes analytics no edge.

Aplicações específicas promissoras — manutenção preditiva, digital twins e redes veiculares avançadas

Dados CAN enriquecidos alimentam modelos de manutenção preditiva e Digital Twins, permitindo simulação e otimização. Em frota e veículos autônomos, integração de múltiplos buses CAN com isolamento será crucial.

Investimentos em sensores e agregação de dados no edge ampliam valor da informação coletada pela placa.

Plano estratégico de evolução — roadmap de integração, segurança e atualização para projetos industriais

Recomenda-se um roadmap: 1) validar hardware isolado e drivers; 2) integrar com gateway IIoT; 3) implementar autenticação/TLS e políticas de atualização seguras; 4) escalar para análise preditiva.

Documente requisitos de ciclo de vida e garanta contratos de suporte estendido com o fabricante para garantir continuidade.
