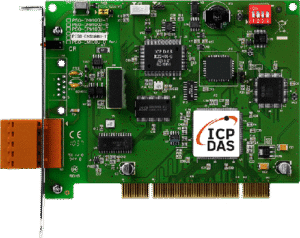

Introdução: O que é a Placa PCI Universal DeviceNet Multi-Slave? Visão geral do produto
A Placa PCI Universal DeviceNet Multi-Slave é um módulo de comunicação industrial projetado para integrar redes DeviceNet a controladores e PCs industriais via slot PCI, permitindo que um único computador atue como mestre ou supervisor comunicando-se com múltiplos dispositivos escravos. Neste artigo abordarei definição, função básica, cenários imediatos de uso e requisitos para integração com SCADA, IIoT e aplicações de Industry 4.0, usando termos como DeviceNet, latência, MTBF e isolamento galvânico já no primeiro parágrafo.
Essa placa é indicada para ambientes industriais exigentes, com foco em confiabilidade, determinismo e compatibilidade com bibliotecas de drivers ICP DAS, suportando integração com sistemas SCADA, gateways OPC e soluções de edge computing. Ela incorpora práticas de engenharia compatíveis com normas de segurança e compatibilidade eletromagnética, essenciais para projetos críticos.
Para engenheiros de automação, integradores e equipe de TI industrial, entender as características elétricas, dimensionamento de rede e procedimentos de instalação é crítico; por isso este guia traz tabelas de especificações, checklists práticos e recomendações de projeto.
Principais aplicações e setores atendidos pela Placa PCI Universal DeviceNet Multi-Slave
A placa é indicada em automação de máquinas, painéis elétricos, retrofit de CLPs legados e aplicações OEM que exigem conexão a sensores, atuadores e drives usando DeviceNet. Em linhas de produção ela reduz latência de I/O e facilita a alimentação de dados para manutenção preditiva.
Setores de utilities, energia, manufatura, tratamento de água e óleo & gás se beneficiam pelo suporte a topologias com múltiplos slaves e pela robustez frente a interferências eletromagnéticas. A conformidade com requisitos de MTBF e PFC na fonte (quando aplicável) garante disponibilidade operacional elevada.
Em projetos IIoT e Indústria 4.0, a placa atua como ponte entre fieldbus DeviceNet e camadas superiores (SCADA, MES, nuvem), permitindo coleta de telemetria, alarmes e integração com soluções de analytics em tempo real.
Especificações técnicas da Placa PCI Universal DeviceNet Multi-Slave (tabela)
A seguir uma tabela resumida com os principais parâmetros técnicos da placa, útil para seleção rápida em projetos.
Tabela resumida de especificações (recomendada)
| Campo | Especificação típica |
|---|---|
| Modelo | Placa PCI Universal DeviceNet Multi-Slave (ICP DAS) |
| Interface | PCI (32-bit/33MHz) |
| Porta DeviceNet | 1 x DeviceNet (D-sub / terminal block) |
| Número de slaves suportados | Até 64 slaves (depende da implementação) |
| Alimentação | Via barramento PCI (+5V) ou fonte auxiliar 24 Vdc |
| Temperatura de operação | -20°C a +70°C |
| Dimensões | Perfil padrão PCI full-height |
| Isolamento | Galvânico entre DeviceNet e lógica (valor típico 1500 Vdc) |
| Certificações | CE, RoHS, EMC industrial |
Após a tabela: detalhes sobre tolerâncias, MTBF e certificações (ex.: testes EMC conforme IEC/EN) ajudam a avaliar adequação em ambientes industriais e utilities.
Detalhes elétricos, comunicação e ambientais
A velocidade DeviceNet tipicamente aceita 125/250/500 kbps; a seleção correta do baud rate é crítica para topologias mais longas. A placa suporta terminadores físicos e resistores de bias para garantir integridade de bus, com recomendações de impedância de 120 Ω nos extremos.
Isolamento galvânico entre o fieldbus e a lógica reduz riscos de loop de terra e ruído; verifique a tensão de isolamento nominal (ex.: 1500 Vdc) e especificações de corrente de fuga para aplicações médicas ou sensíveis, lembrando normas como IEC 60601-1 quando aplicável ao equipamento final. Consumo e PFC não se aplicam diretamente à placa, mas fontes no rack/PC devem cumprir fator de potência adequado para estabilidade do sistema.
Ambiente operacional deverá considerar choque, vibração e classificação IP do painel onde a placa será instalada; recomenda-se também cumprir requisitos de EMC segundo IEC/EN 62368-1 e testes de imunidade para ambientes industriais.
Compatibilidade de hardware e software
A placa requer um PC com slot PCI 32-bit/33MHz e BIOS compatível com detecção de periféricos legacy. Drivers oficiais ICP DAS suportam Windows (7/10/Server) e, geralmente, há SDKs e DLLs para integração em aplicações customizadas (C/C++, .NET).
Bibliotecas de comunicação e utilitários de configuração permitem mapeamento de I/O, atribuição de node ID e scan list; confirme versões de driver para compatibilidade com atualizações de OS e ambientes virtualizados. Para uso em Linux ou sistemas embarcados, verifique disponibilidade de drivers de terceiros ou consulte suporte ICP DAS.
Em termos de middleware, a placa é compatível com gateways OPC (UA/DA), gateways Modbus-to-DeviceNet e soluções de edge data concentrator, facilitando integração com SCADA e plataformas IIoT.
Importância, benefícios e diferenciais da Placa PCI Universal DeviceNet Multi-Slave
A adoção dessa placa traz ganhos significativos em confiabilidade, pois centraliza a comunicação DeviceNet em um único host com drivers testados, reduzindo pontos de falha distribuídos. O determinismo do DeviceNet combinado com baixa latência PCI favorece aplicações de controle em ciclo curto.
Diferenciais técnicos incluem suporte a múltiplos slaves, isolamento galvânico e utilitários de diagnóstico integrados que aceleram time-to-market e manutenção, gerando menor MTTR. Além disso, a redução de cabos ponto-a-ponto traz economia e melhores práticas de roteamento em painéis.
Do ponto de vista operacional, o custo-benefício é atraente em retrofits e projetos OEM, onde a placa permite modernizar comunicações sem substituir dispositivos dispositivos escravos existentes.
Guia prático: Como instalar e usar a Placa PCI Universal DeviceNet Multi-Slave
Este guia resume passos essenciais desde a preparação física até a primeira troca de dados com escravos DeviceNet. Atente que procedimentos de segurança em energia devem ser seguidos, incluindo desconexão de alimentação antes de inserir ou remover a placa.
Vamos cobrir checklist, instalação física, configuração de rede DeviceNet e testes iniciais com ferramentas de diagnóstico. Siga passos com atenção a terminadores, resistores bias e identificação única de node ID.
Antes de iniciar, certifique-se de ter drivers ICP DAS atualizados e acesso à documentação técnica do fabricante para parâmetros de tempo e buffers.
Pré-requisitos e checklist antes da instalação
Checklist mínimo: PC com slot PCI funcional, cabos e conectores DeviceNet apropriados, terminadores (120 Ω), software/driver ICP DAS, e documentação dos escravos (node IDs, I/O sizes).
Verifique versões de BIOS/firmware e disponibilidade de energia estável no gabinete; confirme também tempo de MTBF exigido pelo projeto e plano de redundância caso necessário.
Tenha à mão ferramentas: multímetro, analisador de protocolo DeviceNet (se disponível), chaves de torque para fixação no slot e ESD wrist strap para proteger circuitos sensíveis.
Instalação física passo a passo (slot PCI, fixação, conexões)
1) Desligue o PC e desconecte da rede elétrica; use ESD.
2) Insira a placa no slot PCI disponível até o conector PCB assentar; fixe a placa com parafuso no bracket.
3) Conecte o cabo DeviceNet ao conector da placa; verifique polaridade e se os terminadores estão instalados nos extremos corretos da rede.
Após energizar, verifique LEDs de status da placa e do bus para confirmar comunicação básica.
Configuração DeviceNet e parametrização inicial
Utilize o utilitário ICP DAS para atribuir Node ID, selecionar baud rate (125/250/500 kbps) e configurar mapeamento de I/O (entrada/saída, tamanhos e offsets). Certifique-se que não haja conflitos de Node ID na rede.
Defina tempo de watchdog, política de reconexão e prioridades de mensagem para garantir comportamento determinístico; em aplicações críticas, teste comportamento de timeout e fail-safe.
Salve configuração e, se possível, armazene backup da EERPOM/flash da placa para recuperação rápida em substituições.
Testes iniciais e verificação de sinal (debug básico)
Use multímetro para confirmar tensão do bus e terminadores; verifique continuidade e resistência de rede. Em seguida, no software, realize um scan para detectar slaves e confirme que os dados I/O correspondem às entradas físicas.
Para debug, habilite logs de comunicação, capture pacotes e analise tempos de resposta; latências anormais podem indicar problemas de cabo, terminador ausente ou conflito de Node ID.
Documente resultados e monte um relatório de aceitação com leituras de corrente, níveis de sinal e desempenho de ciclo.
Integração com sistemas SCADA/IIoT DeviceNet, placa PCI DeviceNet
A integração com SCADA exige mapeamento claro de tags e um middleware confiável (OPC, MQTT bridge) entre o host PCI e a camada de supervisão. O uso de drivers ICP DAS facilita a exposição de tags diretamente ao SCADA.
Para IIoT, recomenda-se usar um edge gateway que converta dados DeviceNet para protocolos de nuvem (MQTT/HTTPS) com buffering local e segurança (TLS, VPN). Isso reduz latência percebida e garante continuidade em conexões intermitentes.
Monitore performance de aquisição e aplique compressão/filtragem local para economizar largura de banda na nuvem sem perder informações relevantes para manutenção preditiva.
Protocolos, drivers e middleware compatíveis
Compatível com DeviceNet, drivers ICP DAS nativos, e integração via OPC DA/UA, gateways Modbus-to-DeviceNet e conversores para MQTT. Bibliotecas SDK permitem integração direta por API para custom apps.
Em SCADA, use drivers certificados ou teste de interoperabilidade para garantir leitura determinística dos sinais críticos; harmonize tempos de varredura entre drivers e scan list do DeviceNet.
Para IIoT, opte por middleware que suporte segurança por design (autenticação, encriptação) e políticas de retenção de dados para cumprir conformidade.
Estratégia de mapeamento de tags e performance de aquisição
Projete scan lists agrupando tags com mesma frequência de atualização para reduzir overhead; priorize entradas críticas com ciclos menores e agrupe entradas estáticas para leituras esporádicas.
Evite leituras polidas em alta frequência para sinais que não demandam atualização rápida — isso reduz utilização de CPU e latência na fila de mensagens. Utilize buffering no host quando necessário para lotes.
Meça tempo de varredura e ajuste prioridades até alcançar SLA de performance; documente latência por tag para análise de tendência e tuning contínuo.
Conectividade com nuvem e segurança para IIoT
Implemente gateways com TLS, autenticação mútua e segmentação de rede (VLANs) entre o host PCI e a rede corporativa. Utilize VPNs site-to-site para tráfego entre sites e a nuvem.
Adote práticas de hardening no host (antimalware, atualizações de OS) e políticas de acesso mínimo para serviços que manipulam dados DeviceNet. Monitoramento de integridade e logs auditáveis são essenciais para compliance.
Para projetos críticos, considere redundância de link e failover para garantir continuidade na coleta de dados, aliado a mecanismos de cache no edge para perda temporária de conectividade.
Exemplos práticos de uso da Placa PCI Universal DeviceNet Multi-Slave
Abaixo três cenários realistas mostrando topologia, configuração mínima necessária e resultados esperados para cada caso de uso.
Caso 1: Automação de linha de produção com múltiplos slaves DeviceNet
Topologia típica: PC com placa PCI DeviceNet conectada a nós de sensores e drives em árvore/linha, até 64 slaves. Configure baud rate conforme comprimento do cabo e instale terminadores.
Parâmetros críticos: ciclo de scan adequado (ms), prioridades para sinais de segurança e timeout de watchdog. Resultado esperado: redução de I/O ponto-a-ponto e melhoria na sincronização entre estações.
Ganho operacional: menor cabeamento, rastreabilidade centralizada e facilidade para implementar rotina de alarmes e históricos em SCADA.
Caso 2: Monitoramento remoto e aquisição de dados para manutenção preditiva
Use a placa para coletar sinais de vibração, temperatura e status de motores via DeviceNet; envie dados via edge gateway para plataforma IIoT com algoritmos de análise.
Rotina típica: agregação local, pré-processamento (FFT, thresholds), envio por MQTT para cloud e acionamento de alarmes ou ordens de manutenção automática. Resultado: redução de paradas não planejadas e otimização de estoque de peças.
Integre com sistema de CMMS para gerar ordens com base em regras analíticas, usando tags mapeadas diretamente do DeviceNet.
Caso 3: Retrofit de painel legacy usando a placa PCI DeviceNet
Substitua cabeamento ponto-a-ponto conectando sensores legacy a adaptadores DeviceNet, centralizando a comunicação por meio da placa PCI. Isso reduz tempo de intervenção e custo.
Procedimento: instalar adaptadores, configurar Node IDs, mapear entradas/saídas e testar via utilitário ICP DAS. Resultado: migração gradual para arquitetura em fieldbus com mínima interrupção.
Benefício: modernização incremental, preservando ativos legacy e habilitando futuras integrações IIoT.
Comparação técnica: Placa PCI Universal DeviceNet Multi-Slave vs produtos similares da ICP DAS
Análise objetiva entre modelos ajuda na seleção conforme recurso, custo e performance. Abaixo comparativo entre modelos típicos (exemplos genéricos ICP DAS).
Tabela comparativa de modelos ICP DAS relevantes
| Modelo | Portas DeviceNet | Max Slaves | Isolamento | Interface | Software |
|---|---|---|---|---|---|
| PCI Universal DeviceNet Multi-Slave | 1 | 64 | 1500 Vdc | PCI | Drivers ICP DAS |
| PCIe DeviceNet (exemplo) | 1-2 | 128 | 2000 Vdc | PCIe | SDK avançado |
| Conversor USB-DeviceNet | 1 | 32 | 1000 Vdc | USB | Utilitário básico |
Use a tabela para identificar trade-offs entre número de slaves, isolamento e interface; modelos PCIe podem oferecer maior throughput, enquanto soluções USB são convenientes para testes e bench.
Quando escolher cada modelo (cenários recomendados)
Escolha a PCI Universal DeviceNet Multi-Slave para integração em PCs industriais com slots PCI legados e necessidade de até 64 slaves. Escolha PCIe para throughput maior ou maior número de portas. Conversores USB servem para desenvolvimento e comissionamento.
Critérios práticos: limite de slaves, necessidade de isolamento, slots disponíveis no host e requisitos de latência em controle de movimento.
Considere também suporte a drivers e ciclo de vida do produto para projetos de longo prazo.
Erros comuns ao comparar e como evitá-los
Erro 1: comparar apenas número de portas sem considerar isolamento e latência — sempre avalie isolamento galvânico e tempos de resposta.
Erro 2: negligenciar compatibilidade de software/driver com OS atual — valide versões de driver e suporte ICP DAS.
Erro 3: ignorar requisitos de terminadores e impedância do bus — faça medições físicas antes do comissionamento.
Erros comuns, manutenção preventiva e troubleshooting da Placa PCI Universal DeviceNet Multi-Slave
A manutenção e diagnóstico adequados aumentam a disponibilidade e evitam falhas de produção.
Falhas típicas e diagnóstico passo a passo
Sintoma: não-deteção de slaves — verifique alimentação do bus, terminadores e Node ID duplicados. Sintoma: perda intermitente de pacotes — cheque cabos, EMI e aterramento.
Procedimento: isolar segment (desconectar metade da rede), testar cada segmento com analisador DeviceNet, substituir cabo suspeito e verificar logs do driver.
Se persistir, capture trace com ferramenta de diagnóstico e contate suporte ICP DAS com logs e configurações.
Boas práticas de manutenção e inspeção periódica
Rotina trimestral: inspecionar conectores, torque de terminais, níveis de tensão do bus e integridade dos terminadores. Atualizações: mantenha drivers e firmware atualizados conforme recomendações de segurança.
Registre MTTR e falhas em CMMS para análise de tendência; planeje substituição preventiva conforme MTBF do fabricante.
Implemente políticas de backup de configuração da placa e planos de recuperação rápida (swap de placa).
Logs, ferramentas de diagnóstico e suporte técnico ICP DAS
Use utilitários ICP DAS para leitura de eventos, estatísticas de mensagem e diagnósticos de bus. Logs de driver ajudam a identificar retransmissões e erros CRC.
Ferramentas comerciais de análise de fieldbus podem capturar frames DeviceNet para análise profunda; mantenha essas ferramentas à mão em comissionamento.
Em casos complexos, acione o suporte técnico ICP DAS com detalhes do sistema, versões de firmware e captura de pacotes.
Conclusão e chamada para ação: Entre em contato / Solicite cotação sobre a Placa PCI Universal DeviceNet Multi-Slave
A Placa PCI Universal DeviceNet Multi-Slave é uma solução sólida para integrar DeviceNet a PCs industriais com confiabilidade, isolamento e suporte de software adequado para SCADA e IIoT. Seu uso reduz cabeamento, facilita retrofits e melhora a aquisição de dados para manutenção preditiva.
Para aplicações que exigem essa robustez, a série Placa PCI Universal DeviceNet Multi-Slave da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação aqui: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-devicenet-multi-slave-inteligente1-porta-bloco-terminal.
Se preferir, veja mais opções de comunicação industrial e fale com nossos especialistas para dimensionamento: https://www.lri.com.br/comunicacao-de-dados. Pergunte abaixo suas dúvidas técnicas e comente experiências de integração — vamos responder.
Perspectivas futuras, aplicações específicas e resumo estratégico para a Placa PCI Universal DeviceNet Multi-Slave
Tendências apontam migração de fieldbus clássicos para arquiteturas híbridas com edge computing; a placa continuará relevante como ponte e ponto de consolidação em migrações graduais. Adoção de gateways IIoT e analytics aumenta o valor dos dados coletados via DeviceNet.
Recomendações estratégicas: planeje topologias com redundância, utilize edge gateways para pré-processamento e garanta compatibilidade de drivers a longo prazo. Considere PCIe para futuras expansões de throughput.
Para projetos em utilities e manufatura, priorize isolamento, políticas de segurança e integração com CMMS/SCADA para extrair valor dos dados operacionais.
