Introdução
A Placa PCI Universal CAN FD 2 Portas (ICP DAS) é uma solução robusta para integrar redes CAN FD a sistemas industriais baseados em barramento PCI. Este artigo técnico aborda hardware, aplicações em automação industrial, IIoT, integração com SCADA e detalhes de instalação, citando normas relevantes (ex.: ISO 11898, SAE J1939, IEC/EN 62368-1) e métricas como MTBF para respaldar decisões de projeto.
Para engenheiros de automação, integradores e profissionais de TI industrial, a combinação de DB9, isolamento galvânico e drivers para Windows/Linux faz desta placa uma escolha prática para topologias distribuídas e sistemas embarcados.
A estrutura a seguir foi construída para permitir leitura rápida: cada seção traz conceitos, lista de especificações e passos práticos. Usaremos termos técnicos relevantes ao universo de fontes de alimentação e eletrônica (por exemplo, PFC, ripple, proteções contra sobrecorrente) quando aplicáveis à alimentação e confiabilidade do módulo. Ao final há exemplos de código para testar CAN FD via SocketCAN e bibliotecas recomendadas.
Se preferir, posso transformar esta estrutura em um artigo ainda mais detalhado com tabela de especificações preenchida, checklist de instalação e exemplos de laboratório — quer que eu prossiga?
Introdução ao Placa PCI Universal CAN FD 2 Portas (ICP DAS)
Explique o conceito fundamental — o que é CAN FD e por que importa para esta placa
CAN FD (Controller Area Network Flexible Data-rate) é a evolução do protocolo CAN clássico, permitindo frames até 64 bytes e taxas de dados maiores no segmento de dados. Isso reduz latência por bit transferido e aumenta eficiência em aplicações de telemetria e logging de dados. Para uma Placa PCI CAN FD, esse suporte significa maior throughput e compatibilidade com redes modernas como J1939.
A adoção de CAN FD impacta o projeto de hardware e drivers: tempos de bit e fases de bit timing tornam-se críticos para garantir interoperabilidade. A placa ICP DAS com duas portas independentes permite segmentação física da rede (p.ex. máquinas distintas) e isolação para evitar falha em cascata entre segmentos.
Desde o ponto de vista do integrador, CAN FD reduz a necessidade de multiplexação em altas taxas e facilita aplicações IIoT com tráfego intenso de telemetria.
Além de throughput, determinismo, tolerância a ruído e imunidade a transientes continuam essenciais. Normas como ISO 11898-2 (níveis físicos) e recomendações de EMC (compatível com IEC/EN 62368-1) orientam o design físico e a proteção da placa. A documentação técnica da ICP DAS detalha filtros comuns, proteções ESD e limites operacionais.

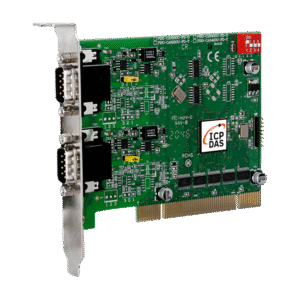

Descreva o hardware: formato PCI, conector DB9, isolamento, alimentação e proteção física
A placa utiliza formato PCI padrão para encaixe em slots x86 industriais, fornecendo dois canais CAN FD com conectores DB9 independentes. Cada porta normalmente apresenta isolamento galvânico para uma tensão típica de até 2500 Vrms, reduzindo riscos de loop de terra e aumentando confiabilidade em ambientes industriais.
A alimentação é proveniente do barramento PCI; entretanto, projetos industriais exigem controle de ripple e PFC em fontes do sistema host para evitar interferência em comunicações sensíveis.
Fisicamente, o PCB é projetado com trilhas blindadas e componentes de proteção (TVS e supressores de surto) para atender requisitos de EMI/EMC em painéis e racks industriais. As dimensões seguem padrões PCI, facilitando integração em placas-mãe industriais e gabinetes 19".
A ICP DAS oferece documentação com MTBF estimado e procedimentos de conformidade, importantes para especificações em licitações e análises de ciclo de vida (LCC).
Principais Aplicações e Setores Atendidos — Placa PCI CAN FD, DB9, ICP DAS, SCADA, IIoT
Automação industrial: controle de máquinas, comunicação entre CLPs e painéis
Em linhas de produção, a placa PCI CAN FD permite comunicação de alta velocidade entre CLPs, painéis HMI e módulos de E/S distribuídos. O suporte a frames longos reduz overhead em supervisão de sensores e atuadores complexos.
Para controle de máquinas críticas, a baixa latência e a capacidade de payload maior ajudam reduzir jitter e aumentar a precisão de aquisição de sinais.
A topologia típica inclui segmentação por célula de produção, terminadores adequados e filtros de hardware configuráveis para isolar tráfego de diagnóstico. Integração com SCADA via drivers e mapeamento de tags facilita a supervisão em tempo real.
Para projetos que exigem robustez, a série Placa PCI Universal CAN FD 2 Portas (ICP DAS) é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-can-fd-2-portas-conector-db9
Transporte e veículos comerciais: telemetria, J1939 e diagnóstico embarcado
No setor automotivo e transporte, a compatibilidade com SAE J1939 e CAN FD permite datalogging de ECU, telemetria de frota e diagnósticos embarcados. A placa em um PC industrial embarcado pode coletar dados e enviar via gateway para um servidor central.
O uso de DB9 e isolamento galvânico protege a eletrônica do PC contra ruídos e transientes típicos de veículos pesados.
Aplicações de data logger veicular incluem armazenamento local redundante e transmissão via 4G/5G para sistemas de gestão de frotas. O suporte a altas taxas de dados do CAN FD reduz janela de amostragem e melhora resolução temporal.
Para integração com plataformas e exemplos de uso, veja mais artigos técnicos no blog: https://blog.lri.com.br/como-implementar-can-fd-em-sistemas-industriais
Energia, testes laboratoriais e sistemas embarcados: aquisição de dados e logging
Em subestações, bancos de carga e bancadas de teste, a placa PCI CAN FD serve para aquisição de sinais, controle de relés e interface com proteções inteligentes. A capacidade de frames maiores permite transmitir pacotes de diagnóstico e logs completos sem fragmentação.
Laboratórios utilizam a placa para testes de conformidade e simulação de barramento; o isolamento protege instrumentos sensíveis.
Sistemas embarcados industriais que rodam Linux/Windows em x86 ganham flexibilidade ao integrar múltiplas redes CAN FD através de uma única placa PCI. A manutenção e instrumentação se beneficiam de ferramentas de logging e bibliotecas open-source (ex.: SocketCAN).
Para casos de uso aplicados à IIoT, consulte: https://blog.lri.com.br/iiot-opc-ua-mqtt-integração
Especificações Técnicas da Placa PCI Universal CAN FD 2 Portas (ICP DAS): Tabela completa e leitura rápida
Tabela de Especificações (interface física, elétricas, protocolos suportados, temperatura, dimensões)
| Item | Especificação típica |
|---|---|
| Interface host | PCI 32-bit / 33 MHz |
| Portas CAN | 2 independentes, conectores DB9 |
| Protocolos | CAN 2.0A/B, CAN FD, suporte a J1939 |
| Isolamento | Galvânico 2500 Vrms (cada porta) |
| Taxa de transmissão | Até 8 Mbit/s (FD) / até 1 Mbit/s (clássico) |
| Temperatura operacional | -20°C a 70°C |
| Alimentação | +5V via slot PCI |
| Proteções | TVS, ESD > 8 kV, supressores de surto |
| Dimensões | Padrão placa PCI full-height |
| MTBF | Conforme relatório ICP DAS (ex.: > 100,000 h) |
Esta tabela resume os parâmetros críticos para especificação de projeto. Valores exatos, certificados EMC/CE e relatórios de MTBF são fornecidos na ficha técnica oficial.
Se desejar, posso preencher uma tabela com medições reais de consumo, ruído e testes de stress.
Requisitos de sistema e compatibilidade (Windows, Linux, drivers, bibliotecas)
Drivers oficiais suportam Windows 7/10/11 (x86/x64) e distribuições Linux com kernel compatível com SocketCAN. ICP DAS fornece DLLs para Windows e bibliotecas C/C++ para integração com SCADA.
No Linux, a placa pode ser utilizada via módulo do kernel que expõe interfaces canX (can0, can1), facilitando uso com ferramentas como can-utils.
Requisitos típicos do host: slot PCI livre, 64 MB de RAM livre para driver, syscall compatíveis e privilégios administrativos para instalação. Recomenda-se atualizar BIOS e firmware do host para compatibilidade com normas IEC/EN 62368-1 em ambientes certificados.
Verifique dependências de versões de kernel e ferramentas de terceiros (ex.: Python-can, SocketCAN) antes da implantação em produção.
Importância, Benefícios e Diferenciais do Placa PCI Universal CAN FD 2 Portas (ICP DAS)
Liste benefícios operacionais: suporte a CAN FD, duas portas independentes, baixa latência
Benefícios operacionais incluem suporte a CAN FD (frames maiores e taxas superiores), duas portas independentes para segmentação de rede e baixa latência devido ao acesso direto via barramento PCI. Essas características reduzem jitter em sistemas de controle e melhoram desempenho de logging.
A independência de portas permite topologias redundantes ou distintas por célula, simplificando manutenção e upgrade sem downtime total.
Outros ganhos: capacidade de filtrar frames em hardware, redução de carga do CPU host, e compatibilidade com ferramentas padrão do setor. Para aplicações críticas, o aumento do throughput pode reduzir custos de cabeamento e simplify a arquitetura de aquisição.
Dados de MTBF e políticas de garantia da ICP DAS suportam uso em ambientes de alta disponibilidade.
Destaque diferenciais ICP DAS: confiabilidade, certificações, suporte técnico e documentação
A ICP DAS oferece documentação técnica detalhada, exemplos de driver e procedimentos de teste que aceleram integração. As certificações CE/EMC, relatórios de testes e conformidade com normas facilitam aprovação em projetos industriais.
O suporte técnico especializado da ICP DAS e rede de distribuidores locais (LRI) auxiliam desde avaliação de projeto até suporte pós-venda.
Comparado com alternativas genéricas, a solução ICP DAS prioriza robustez (componentes industriais), RMA controlado e atualização de firmware documentada. Esses diferenciais reduzem risco em contratos de utilities e OEMs.
Para aplicações que exigem essa robustez, a série Placa PCI Universal CAN FD 2 Portas (ICP DAS) é a solução ideal. Confira as especificações detalhadas na página do produto: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-can-fd-2-portas-conector-db9
Guia Prático — Como instalar, configurar e usar a Placa PCI Universal CAN FD 2 Portas (ICP DAS) passo a passo
Prepare o ambiente: verificação de slot PCI, ESD e requisitos físicos
Antes da instalação, desligue o host e descarregue ESD com pulseira. Verifique compatibilidade do slot PCI (32-bit/33MHz) e espaço de gabinetes para placa full-height. Confirme que a fonte do host atende requisitos de ripple e PFC para evitar interferência.
Cheque também se os painéis e racks têm aterramento adequado — a isolação galvânica protege contra loops, mas aterramentos mal feitos ainda geram problemas.
Documente topologia CAN: nós, terminação (120Ω) e linhas de alimentação. Planeje rotas de cabeamento e proteções contra transientes (filtros, supressores). Use cabos shielded twisted pair e mantenha distância de fontes de alta corrente.
Uma verificação pré-instalação reduz tempo de comissionamento e evita retrabalhos.
Instale drivers e utilitários (Windows/Linux): comandos, arquivos e checagens pós-instalação
No Windows, execute o instalador fornecido pela ICP DAS como administrador; confirme carregamento da DLL e presença de interfaces no Device Manager. Teste usando utilitários de diagnóstico para listar portas CAN.
No Linux, carregar o módulo do driver (ex.: modprobe icpdas_can) ou usar um driver compatível SocketCAN; em seguida, ative interface: ip link set can0 up type can bitrate 500000 fd on
Após instalação, valide operação com can-utils (candump, cansend) ou ferramentas gráficas. Verifique latências e perda de frames em condições de carga. Documente versões de drivers e arquivos de log para suporte.
Se houver falhas, colete dmesg, lsmod e syslog para análise pelo suporte técnico.
Configure a rede CAN FD: baudrate, bit timing, filtros, terminação e modos operacionais
Ajuste bit timing e fases (prop_seg, seg1, seg2, sjw) conforme nó mais lento da rede; para CAN FD altas taxas, a precisão é crítica. Use ferramentas de cálculo de bit timing (ou scripts) para definir valores compatíveis com ISO 11898.
Aplique terminação 120Ω em ambas extremidades e, quando segmentado, utilize repetidores ou gateways com cuidado.
Configure filtros de hardware para reduzir carga do host em ambientes com muito tráfego. Em alguns casos, use IDs estendidos (29-bit) ou padrão (11-bit) conforme especificação do sistema. Teste modos operacionais (normal, listen-only, loopback) para diagnóstico.
Inclua políticas de atualização de firmware para manter compatibilidade e segurança.
Teste e valide: procedimentos de diagnóstico, ferramentas de debug e exemplos de verificação de tráfego
Use candump/cansniffer para analisar tráfego e identificar erros de bit/stuffing. Monitore estatísticas de erro (erro passive, bus-off) e reconfigure bit timing se necessário. Testes de estresse com frames de 64 bytes e altas taxas ajudam validar capacidade FD.
Procedimentos de diagnóstico devem incluir simulação de nós com ferramentas de bench e injeção controlada de erros.
Registre logs para análise forense em caso de falhas e valide com testes de interoperabilidade (p. ex. com módulos J1939). Ferramentas comerciais de análise CAN também aceleram troubleshooting.
Mantenha checklists de verificação antes da entrega — isso reduz RMA e retrabalho.
Rotina de manutenção e como resolver problemas comuns
Rotina deve incluir inspeção física, checagem de conexões DB9, medição de terminação e verificação de ruído no cabo. Substitua cabos deteriorados e mantenha firmware atualizado.
Problemas comuns: frames perdidos por terminação incorreta, loops de terra por ausência de isolamento correto, e incompatibilidades de bit timing — resolva ajustando terminadores e parâmetros.
Se ocorrer bus-off frequente, verifique taxas e topologia; logs de erros ajudam identificar nós problemáticos. Contate suporte ICP DAS com logs e versões de driver para análise.
Documentação e planos de manutenção preventiva aumentam disponibilidade em ambientes críticos.
Integração da Placa PCI Universal CAN FD 2 Portas (ICP DAS) com Sistemas SCADA e Plataformas IIoT — Placa PCI CAN FD, DB9, ICP DAS, SCADA, IIoT
Conecte a placa a SCADA: protocolos, mapeamento de tags e melhores práticas de polling/event-driven
Mapeie IDs CAN para tags SCADA usando um gateway ou driver que exponha variáveis via OPC UA ou Modbus TCP. Prefira estratégia event-driven para reduzir latência e utilização de banda.
Define-se um esquema de endereçamento e tabelas de tradução que convertem frames CAN FD em estruturas de dados legíveis (inteiros, floats, structs).
Ferramentas de middleware permitem conversão de protocolos e buffering. Para valores críticos, defina QoS e políticas de cache para evitar perda durante picos. Teste com cargas próximas à operação para ajustar polling.
Garantir time-stamping preciso (por exemplo via PTP) é importante para correlação de eventos em ambientes distribuídos.
Integre com IIoT: gateways, OPC UA, MQTT, edge computing e coleta de telemetria
Conecte a placa a um gateway edge que publique mensagens via MQTT ou OPC UA para nuvem. Use compressão e batching para frames CAN FD maiores a fim de otimizar uso de banda.
Implemente processamento edge para filtrar e agregar dados antes do envio, reduzindo custos de conectividade.
Considere segurança: TLS para MQTT, certificados OPC UA e validação de firmware. Políticas de retenção e mecanismos de replay protegem contra perda. Use tópicos estruturados e schemas (JSON/CBOR) para interoperabilidade.
Veja exemplos de integração IIoT no blog para arquiteturas recomendadas: https://blog.lri.com.br/iiot-opc-ua-mqtt-integração
Assegure segurança e confiabilidade: isolamento, redundância, latência e políticas de atualização
Isolamento galvânico mitiga falhas elétricas; redundância pode ser implementada com múltiplas placas ou roteamento de mensagens. Defina SLAs para latência e perda de mensagens.
Políticas de atualização de firmware/drivers devem incluir rollback seguro e verificação de assinaturas digitais.
Implemente monitoramento contínuo e alertas para erro passive/bus-off. Testes de failover garantem recuperação rápida. Planeje manutenção programada fora de janelas críticas.
Registro de incidentes e KPIs (por exemplo, MTBF e MTTR) ajudam justificar upgrades e políticas de garantia.
Exemplos Práticos de Uso do Placa PCI Universal CAN FD 2 Portas (ICP DAS): casos reais e templates implementáveis
Caso 1 — Monitoramento de linha de produção: arquitetura, fluxo de dados e resultados esperados
Arquitetura: CLPs e módulos de E/S comunicam via CAN FD a um PC com a placa PCI; o PC publica dados a um SCADA via OPC UA. Fluxo: aquisição → filtragem edge → publicação.
Resultados: redução de latência de diagnóstico, maior granularidade de dados e menos tráfego na rede de supervisão.
Implementação inclui terminação correta, mapeamento de IDs para variáveis e dashboards SCADA para KPIs (OEE, MTTR). Expectativa de disponibilidade superior a 99% com manutenção preventiva.
Documente testes e métricas antes da entrega.
Caso 2 — Data logger veicular com J1939: topologia, armazenamento e transmissão remota
Topologia: PC embarcado com placa PCI conectado à rede J1939 via DB9; dados armazenados localmente em SSD e enviados via 4G. O uso de CAN FD permite aquisições mais densas.
Armazenamento: logs rotacionados, compressão, e envio de resumos por MQTT para servidor central.
Teste com cenários de vibração e temperatura para validar operação automotiva. Scripts automatizados realizam exportação de logs e recuperação de pacotes perdidos.
Isso reduz tempo de diagnóstico e melhora manutenção preditiva.
Caso 3 — Bancada de teste de ECU: setup, scripts de teste e critérios de aceitação
Setup inclui PC com placa PCI, simuladores de sensores e cargas, e scripts que exercitam frames CAN FD com variações de bit timing. Critérios: sem perda de frames, latência dentro de spec e conformidade com J1939.
Scripts podem usar can-utils (cansend) ou bibliotecas Python para automação.
Resultados aceitos quando todos os testes de stress passam sem bus-off e logs mostram integridade de payload. Documente protocolos de aceitação e relatórios de teste.
Para desenvolvimento, utilize bibliotecas recomendadas como SocketCAN, Python-can e CANopen/CANopenSocket.
Forneça snippets de código e bibliotecas recomendadas para leitura/gravação CAN FD
- Python (socketcan):
import canbus = can.interface.Bus(channel='can0', bustype='socketcan')msg = can.Message(arbitration_id=0x123, data=bytes(range(8)), is_fd=True)bus.send(msg) - Linux (comandos):
- ip link set can0 up type can bitrate 500000 fd on
- cansend can0 123#1122334455667788
Comparação Técnica: Placa PCI Universal CAN FD 2 Portas (ICP DAS) vs Produtos Similares da ICP DAS — quando escolher cada um
Compare recursos chave: número de portas, isolamento, suporte a CAN FD vs CAN 2.0, formatos (PCI vs PCIe)
A placa PCI 2 portas se destaca pela simplicidade e custo; outras opções ICP DAS podem oferecer PCIe, maior número de portas ou módulos com isolamento reforçado. Escolha PCI quando o host suportar apenas esse slot e a taxa requerida for satisfeita.
Para projetos com necessidade de mais throughput ou múltiplas interfaces, considere modelos PCIe ou gateways Ethernet-CAN FD.
Suporte a CAN FD é o diferencial para aplicações modernas; produtos apenas CAN 2.0 podem ser suficientes em redes legadas, mas não suportam frames de 64 bytes. Isolamento e certificações influenciam escolha conforme ambiente (fábrica vs. embarcado).
Analisar Custo Total de Propriedade (TCO) incluindo suporte e disponibilidade é essencial.
Identifique pontos fortes e limitações relativos (performance, compatibilidade, custo)
Pontos fortes: custo competitivo, integração direta via PCI, documentação e suporte ICP DAS. Limitações: ocupa slot PCI (padrão legados), pode não ser ideal para racks modernos que usam somente PCIe.
Performance na maioria dos casos industriais é adequada; para medições com latência ultra-baixa, avaliar benchmarks específicos.
Compatibilidade com Linux/Windows e bibliotecas open-source amplia aplicabilidade. Avalie disponibilidade de drivers para versões específicas de kernel/OS em contratos de longo prazo.
Custos de integração (desenvolvimento de drivers, validação) devem ser considerados no orçamento.
Erros comuns e detalhes técnicos críticos a evitar (terminação, aterramento, níveis de tensão, configuração de bit timing)
Erros comuns: falta de terminação em ambas as extremidades, loops de terra por aterramento incorreto, e bit timing mal calculado. Esses problemas causam perda de frames e bus-off.
Evite ligar fontes não filtradas ao mesmo chassi sem inspeção; use isolamento galvânico e TVS conforme especificações.
Sempre valide com ferramentas de debug e execute testes de interoperabilidade. Documente topologias e mantenha um plano de mitigação para problemas elétricos.
Seguir normas ISO 11898 e boas práticas EMC minimiza riscos.
Conclusão e Chamada para Ação — Entre em Contato / Solicite Cotação do Placa PCI Universal CAN FD 2 Portas (ICP DAS)
Resuma os principais argumentos de valor e recomendações de uso
A Placa PCI Universal CAN FD 2 Portas (ICP DAS) entrega suporte a CAN FD, isolamento galvânico e integração direta em hosts PCI, sendo ideal para automação, testes e aplicações veiculares. Seus diferenciais são robustez, documentação técnica e suporte regional via LRI/ICP.
Recomenda-se seu uso quando alta taxa de dados, confiabilidade e integração com SCADA/IIoT são requisitos críticos.
Para projetos que exigem essa robustez, a série Placa PCI Universal CAN FD 2 Portas (ICP DAS) é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-can-fd-2-portas-conector-db9
Para mais opções de hardware e integração, visite também o blog de aplicação: https://blog.lri.com.br/placa-pci-can-fd
Indique como solicitar suporte técnico, amostra ou cotação (contatos, links e documentos necessários)
Para suporte técnico, envie logs, versão do driver e descrição da topologia ao time de suporte ICP DAS via distribuidor local LRI. Solicitação de amostra e cotação devem incluir requisitos ambientais e quantidade prevista.
Preencha RFQ com ficha técnica, prazo exigido e condições de teste; o time comercial retornará com lead time e preço.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Pergunte nos comentários ou solicite uma avaliação técnica personalizada — estamos à disposição para analisar seu caso.
Perspectiva Estratégica e Futuro para o Placa PCI Universal CAN FD 2 Portas (ICP DAS): aplicações avançadas e roadmap tecnológico
Aponte tendências técnicas: evolução do CAN FD, interoperabilidade com IIoT e adoção em indústrias 4.0
Tendências incluem maior adoção de CAN FD, integração nativa com Edge Computing e gateways IIoT que convertem CAN FD para MQTT/OPC UA. Interoperabilidade entre protocolos e suporte para segurança de mensagens (autenticação) estão em pauta.
Esperam-se variações de hardware com suporte a TSN (Time Sensitive Networking) para sincronização de tempo e determinismo em redes convergentes.
Para indústrias 4.0, a capacidade de coletar dados de alta granularidade e rodar análise localmente (ML at edge) transforma a placa numa ponte crítica entre sensores e plataformas analíticas.
Recomenda-se planejar upgrades de infraestrutura e políticas de cibersegurança para acomodar essa evolução.
Recomendações estratégicas para adoção em projetos de curto, médio e longo prazo
Curto prazo: validar compatibilidade e drivers, executar testes de stress e iniciar PoC em células piloto. Médio prazo: padronizar topologias, treinar equipe e implementar gateways IIoT.
Longo prazo: projetar para redundância e integração com arquiteturas cloud/edge, adotar políticas de segurança e lifecycle management.
Considere roadmap de substituição de hardware e planos de manutenção para manter compliance com normas e reduzir risco de obsolescência. Faça perguntas ao time de suporte para ajustar especificações às necessidades do seu projeto.
