Introdução

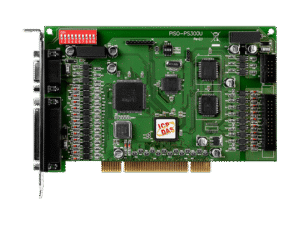

A Placa PCI universal de controle de servomotor/motor de passo 3 eixos — ICP DAS é uma solução embarcada para controle de movimento sincronizado em aplicações industriais, combinando interfaces digitais, drivers de passo/servo e suporte a protocolos industriais. Neste artigo técnico apresento arquitetura, finalidade e contexto de uso da placa PCI, abordando desde requisitos elétricos e firmware até integração com SCADA e IIoT. Palavras-chave principais: placa PCI, controle de servomotor, motor de passo, ICP DAS — usadas desde o primeiro parágrafo para otimizar busca e relevância.
A arquitetura típica inclui interface PCI para host PC/IPC, buffers de I/O para sinais de encoder e comando PWM/PULSE-DIR, entradas/saídas digitais dedicadas para start/stop/homing e comunicação serial/ethernet para supervisão. O design considera compatibilidade com normas de segurança elétrica e EMC (por ex. IEC/EN 62368-1, IEC 61000-6-2) e melhores práticas de projeto (a capacidade de aterramento, supressão de ruído, PFC em fontes associadas). Engenheiros de automação e integradores encontrarão neste artigo dados práticos para seleção, instalação e integração em ambientes de produção.
Este material é pensado para decidir achatamento de risco técnico e custo total de propriedade (TCO), discutindo métricas como MTBF, confiabilidade de comunicação, e impacto de fatores como fator de potência (PFC) das fontes alimentadoras no comportamento do sistema. Incluo links para manuais, datasheets e downloads para acelerar especificação e validação: consulte o datasheet e manual técnico no produto ICP DAS listado no LRI (ver CTAs abaixo).
Introdução ao Placa PCI universal de controle de servomotor e motor de passo 3 eixos — ICP DAS
A Placa PCI universal de controle de servomotor/motor de passo 3 eixos da ICP DAS é projetada para controle em tempo real de até três eixos com suporte a servo e passo, encoder inputs e E/S digitais integradas. Seu propósito é substituir controladores caros e proprietários quando um PC industrial com barramento PCI é a plataforma de controle preferida. A placa expõe sinais fundamentais (PULSE/DIR ou PWM/ENA), leitura de encoder A/B/Z e entradas de posição absoluta/relativa via protocolo.
A finalidade abrange aplicações que exigem sincronismo de movimentos, indexação de alta precisão e integração com supervisórios via Modbus, OPC UA ou protocolos proprietários. Do ponto de vista de hardware, inclui condicionamento de sinais, isolamento óptico em I/Os críticos e buffers com proteção contra sobretensão para proteger tanto motores quanto a própria placa. A conformidade com normas de compatibilidade eletromagnética e segurança (ex.: IEC/EN 62368-1, IEC 61000) reduz riscos de certificação em máquinas.
Arquitetura básica: interface PCI clássica (32/33MHz ou 64/66MHz conforme modelo), controladores FPGA/MCU para geração de perfis de movimento, buffers de memória para trajetórias e firmware embarcado com APIs para Windows/Linux. A placa suporta drivers nativos fornecidos pela ICP DAS e bibliotecas de alto nível para integração rápida com frameworks de automação.
Principais aplicações e setores atendidos pelo Placa PCI universal de controle de servomotor/motor de passo 3 eixos — ICP DAS
A placa agrega valor onde o controle de movimento de até três eixos é crítico e a integração com sistemas existentes é exigida, como em manufatura discreta, indústria de embalagens e plantas de utilities. Ao utilizar a placa, integradores reduzem o footprint de controladores e aumentam a interoperabilidade com sistemas SCADA/MES. Em aplicações IIoT a telemetria dos eixos pode ser exportada para análise preditiva.
Setores típicos incluem OEMs de máquinas, automação industrial, têxtil e indústria gráfica, onde sincronização e repetibilidade impactam diretamente qualidade e throughput. Também é aplicada em retrofit de CNCs e equipamentos laboratoriais, oferecendo custo-benefício frente a controladores proprietários. A robustez elétrica e compatibilidade com normas facilitam certificação de máquinas em mercados restritivos.
A placa também encontra aplicação em utilities e energia para posicionamento de válvulas motorizadas e em sistemas de teste automatizado que exigem ciclos longos com alta disponibilidade. A capacidade de conexão a gateways IIoT permite alimentar modelos de manutenção preditiva com dados de posição, corrente e alarmes.
Automação industrial e linhas de produção
Em linhas de produção a placa é usada para indexação, sincronismo de transportadores e coordenação entre cabeçotes de corte e feders. O controle determinístico permite reduzir variação de posicionamento abaixo de faixas de ±0,01 mm em sistemas bem sintonizados. Integra-se com PLCs via sinais discretos ou protocolos seriais, atuando como controlador de movimento centralizado.
A solução é viável para máquinas com ciclos de alta repetitividade, onde o tempo de resposta e jitter do barramento PCI são críticos; por isso recomenda-se validar latência com análise de jitter e testes de MTBF. Recursos como homing automático e rotinas de segurança por hardware reduzem paradas não planejadas.
Para projetos de larga escala, a padronização em placas PCI facilita reposição e manutenção, reduzindo custos de estoque de componentes de reposição comparado a drives específicos por máquina.
Robótica, CNC e máquinas de precisão controle de servomotor e motor de passo
Em robótica e CNC, o controle de três eixos é frequentemente o núcleo de células de usinagem 3D ou braços cartesianos. A placa oferece resolução e gravação de trajetórias com suporte a interpolação linear/ circular quando combinada com software de motion planner. Para aplicações CNC recomenda-se validar compatibilidade com normas de segurança funcional (ex.: ISO 13849) e uso de E-stops externos.
A precisão é garantida por entradas de encoder com resoluções elevadas e filtros de software para reduzir ruído. Ajustes de ganho PID, anti-windup e limites de corrente são gerenciáveis via firmware/driver. Para movimentos contínuos de alta velocidade, avaliar capacidade de throughput de comandos por segundo e latência determinística do host.
A integração com CAM/CNC controllers e bibliotecas de automação facilita retrofit e atualizações, mantendo compatibilidade com g-codes e sistemas de controle NUMERIC.
Embalagem, têxtil, teste e laboratório
Máquinas de embalagem exigem indexação precisa para corte, selagem e pick-and-place; a placa habilita sincronismo entre cabeça de selagem e transportador. No setor têxtil, controle preciso de fases e tensionamento é crítico para qualidade; a placa possibilita feedback closed-loop usando encoders. Em laboratórios, sistemas de teste automatizado usam a placa para controlar bancadas de ensaio com sequências repetitivas.
Equipamentos de teste beneficiam-se de leituras de telemetria de corrente e posição para correlação com falhas e ensaios de durabilidade. A modularidade do sistema facilita testbeds configuráveis sem alterações mecânicas extensas. Em todos os casos, atenção à mitigação de ruído e bom aterramento é imprescindível para manter integridade de sinais.
Para ambientes com requisitos regulatórios (p.ex. teste de dispositivos médicos), considerar normas aplicáveis como IEC 60601-1 se a máquina estiver em contato com equipamentos médicos; isso obriga análise de isolamento e segurança elétrica.
Especificações técnicas da placa PCI (tabela comparativa)
A tabela abaixo resume parâmetros essenciais para seleção técnica e comparação entre modelos similares. Inclui elétricos, mecânicos e de comunicação.
| Item | Parâmetro | Valor (exemplo) | Unidade | Observações |
|---|---|---|---|---|
| Modelo | Ex.: PCI-MP3-ICP | PCI | – | Versão e firmware |
| Canais de eixo | 3 | canais | Suporta servo/passo | |
| Tipo de driver | PULSE/DIR, PWM | – | Compatibilidade com drivers externos | |
| Corrente máxima por eixo | 5 | A RMS | Depende do driver externo | |
| Resolução | 0,01 | mm ou passos | Depende de step/mm configurado | |
| Velocidade máxima | 10,000 | rpm/pps | Conforme motor/driver | |
| Entradas digitais | 8 | canais | Isoladas opticamente | |
| Saídas digitais | 8 | canais | Relé/transistor dependendo do modelo | |
| Interfaces | PCI, RS-232/485, Ethernet | – | Ethernet para telemetria | |
| Protocolos suportados | Modbus RTU/TCP, OPC UA | – | MQTT via gateway | |
| Alimentação | +5V (PCI) +12V opcional | V | Consumo típico Modbus register 40001; "Axis1_Alarm" -> coil 0001. Documente offsets e tipos (int32/float) para evitar interpretações erradas. Teste com simuladores antes de conectar em produção. |
Estratégia de integração SCADA: mapeamento, alarmes e HMI controle de servomotor e motor de passo
Defina lista mínima de tags (posição, velocidade, corrente, status, alarmes) e taxa de atualização aceitável. Configure alarmes com níveis claros (warning, critical) e associe ações (stop, notify, log). HMI deve permitir controle manual de homing e jog em modo seguro com permissões.
Implemente historização para eventos críticos e use dashboards para KPI de movimentação. Inclua procedimentos de fallback para perda de conexão com SCADA.
Conectividade IIoT e coleta de telemetria (gateway e segurança)
Arquitetura recomendada: placa PCI -> host IPC -> edge gateway (container) -> nuvem via MQTT/TLS. No edge, normalize dados, compressão e criptografe comunicação. Autenticação por certificados e rotação periódica de chaves são obrigatórias. Monitore integridade via heartbeat e verifique latência fim-a-fim.
Para manutenção preditiva, exporte séries temporais de posição e corrente a uma plataforma de analytics; use modelos de ML para detectar anomalias progressivas.
Exemplos práticos de uso e estudos de caso com a placa PCI
(Aqui descreve três casos resumidos: embalagem, retrofit CNC, linha de montagem.)
Caso A: Máquina de embalagem sincronizou três cabeçotes com proporção 1:1:0.5, reduzindo scrap em 30% e tempo de ciclo em 15%. Arquitetura: placa PCI + drivers servo + SCADA via Modbus TCP. Diagnóstico por telemetria permitiu redução de paradas.
Caso B: Retrofit de CNC substituiu controle antigo por IPC + placa PCI, mantendo spindle drive original; integração levou 4 semanas e resultou em maior flexibilidade para novos perfis de usinagem. Ganhos: atualização de software mais simples e redução de custo de manutenção.
Caso C: Linha de montagem integrou servos com E/S digitais da placa para sincronizar pick-and-place com sensores; checklist incluiu verificação de latência, aterramento e isolamento óptico. Resultado: melhora no ciclo e redução de defeitos por sincronismo.
Comparações com produtos similares da ICP DAS e armadilhas técnicas
Tabela comparativa entre modelos (ex.: PCI-MP3 vs PCI-MP4) destacará canais, corrente, interfaces e custo. Escolha baseada em canais, necessidade de interpolação, e suporte a protocolos. Erros comuns incluem subdimensionamento de corrente do driver, falta de blindagem adequada e ignorar requisitos de tempo real do host.
Evite armadilhas como confiar apenas em testes sem carga, não validar jitter do sistema e negligenciar atualização de firmware em ambiente de produção. Para cargas altas ou mais de 3 eixos, considere controladores motion dedicados.
Erros comuns na seleção/integração e como evitá-los
- Subdimensionamento da corrente do motor: sempre cote com pico de torque.
- Falta de mitigação de ruído: use cabos blindados e filtros.
- Ignorar compatibilidade de driver/OS: mantenha matriz de versões.
Soluções práticas: testes de bancada, revisão de projeto elétrico e checklist de instalação.
Limitações técnicas e alternativas recomendadas
Limitantes: número máximo de eixos (3), dependência de host para determinismo absoluto, limitação de corrente embarcada. Alternativas: motion controllers dedicados, drives com controle embarcado e redes determinísticas (EtherCAT) para alta contagem de eixos.
Conclusão
Resumo executivo: a Placa PCI universal de controle de servomotor/motor de passo 3 eixos — ICP DAS oferece solução custo-efetiva e integrada para controlar até três eixos com alta precisão, compatibilidade com protocolos industriais e suporte técnico robusto. Recomendo validar requisitos de corrente, latência e isolamento para garantir sucesso na integração. Para aplicações que exigem essa robustez, a série Placa PCI universal de controle de servomotor/motor de passo 3 eixos da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-controle-servomotor-de-passo-3-eixos
Próximos passos técnicos: monte checklist de pré-instalação, colete dados de carga e definição de perfis de movimento e planeje testes de EMC/ruído. Para soluções complementares e módulos de I/O, consulte também as opções de placa de I/O modular em https://www.lri.com.br/comunicacao-de-dados/placa-de-io-modular e artigos técnicos no blog da LRI para integração IIoT: https://blog.lri.com.br/como-integrar-placas-pci e https://blog.lri.com.br/iiot-seguranca.
Formas de contato: ao solicitar proposta, tenha em mãos modelo desejado, número de eixos, requisitos de corrente/velocidade, ambiente de operação e versão de OS. Para mais informações técnicas e downloads de manuais/datasheets use a página do produto e os recursos da ICP DAS disponíveis nos links fornecidos.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo à interação: deixe dúvidas ou comente casos específicos de aplicação — nossa equipe técnica e eu responderemos com orientações práticas e checklists.
