Introdução
A Placa Relé Photomos 24 canais é um módulo de comutação em estado sólido projetado para aplicações de automação industrial, painéis de controle e bancadas de teste. Neste artigo apresentarei o que é o produto, sua função básica e o contexto de uso em IIoT, Indústria 4.0 e utilities, com foco técnico para engenheiros de automação e integradores de sistemas.
No primeiro parágrafo já incorporamos a palavra-chave principal Placa Relé Photomos 24 canais e termos correlatos como placa relé, Photomos e comutação sem arco, essenciais para indexação semântica.
A seguir, detalharemos princípio de operação, aplicações típicas, benefícios elétricos, especificações, integração com PLC/RTU/SCADA e guias práticos de instalação e manutenção para uso em ambientes industriais.

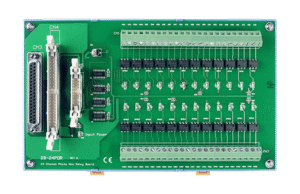

O que é a Placa Relé Photomos 24 canais — definição técnica
A Placa Relé Photomos 24 canais consiste em 24 relés em estado sólido do tipo Photomos (opticamente isolados), cada um atuando como um interruptor eletrônico de saída. Esses relés usam um LED piloto e um elemento de saída em semicondutor para realizar a comutação, oferecendo isolamento galvânico entre a bobina/entrada e o contato/saída.
Tecnicamente, os relés Photomos combinam a vantagem de tempos de comutação rápidos (tipicamente sub-milisegundos) com ausência de arco e desgaste mecânico, resultando em alta vida útil e baixa interferência eletromagnética (EMI).
Em comparação com relés mecânicos, os Photomos oferecem melhor desempenho em comutação de sinais digitais e cargas de baixa corrente, com especificações elétricas que devem ser verificadas no datasheet para corrente máxima por canal, tensão máxima de comutação e tensão de isolamento.
Principais aplicações e setores atendidos pela Placa Relé Photomos
A Placa Relé Photomos 24 canais é indicada para automação industrial, máquinas de produção, painéis de I/O remotos, bancadas de testes e instalações de utilities que exigem comutação rápida e sem ruído.
Setores típicos incluem manufatura (linhas de montagem), energia (comutação de sensores e sinalização), testes e medição (bancos de ensaio automáticos) e OEMs que integram módulos compactos em painéis reduzidos.
Para casos de uso IIoT e Indústria 4.0, os relés Photomos se destacam quando combinados com gateways e módulos de aquisição de dados que demandam isolamento e comutação confiável para evitar loops de terra e ruído.
Benefícios e diferenciais técnicos do produto
Os principais benefícios incluem vida útil estendida (sem desgaste mecânico), comutação sem arco, tempo de resposta rápido e baixa EMI, tornando o módulo ideal para sinais digitais e pequenas cargas.
Outros diferenciais são o isolamento óptico que reduz risco de interferência entre canais, e a manutenção simplificada devido à ausência de contatos desgastáveis. Conceitos como MTBF (Mean Time Between Failures) e especificações de ciclo de vida são importantes para comparações técnicas.
Em projetos onde eficiência energética e compatibilidade eletromagnética são críticas, recomendar a verificação de normas como IEC 61000-6-2 / IEC 61000-6-4 (EMC) e requisitos do sistema de alimentação (ex.: PFC em fontes quando aplicável) é prática recomendada.
Especificações técnicas completas (tabela) da Placa Relé Photomos
Abaixo uma tabela com valores típicos e parâmetros chave; confirmar sempre no datasheet oficial antes da especificação final em projeto.
| Parâmetro | Especificação (típica) |
|---|---|
| Número de canais | 24 |
| Tipo de saída | Relé Photomos (estado sólido), Form A (N.O.) |
| Corrente máxima por canal | 100 mA (carga resistiva, ver datasheet) |
| Tensão máxima de comutação | 60 V AC / 150 V DC (típico) |
| Tensão de isolamento entrada-saída | 1500 Vrms |
| Tensão de alimentação lógica | 5–24 V DC (dependente do módulo) |
| Consumo de entrada por canal | 2–4 mA (LED de entrada) |
| Tempo de resposta | < 1 ms |
| MTBF | > 500.000 horas (dependendo de condições) |
| Dimensões | Ex.: 100 x 22.5 x 90 mm (módulo DIN) |
| Temperatura de operação | -25°C a +70°C |
| Certificações | CE, RoHS, IEC 61000 (EMC), consultar fabricante |
Tabela: Campos recomendados para especificações técnicas
Recomenda-se incluir os seguintes campos na documentação técnica: número de canais, tipo de saída, corrente máxima por canal, tensão de comutação, tensão de isolamento, consumo por canal, tensão de alimentação, dimensões, temperatura de operação, MTBF, certificações e requisitos de montagem.
Ter uma tabela padrão facilita a comparação com alternativas e a especificação em projetos que exigem conformidade com normas (ex.: IEC/EN 62368-1 para equipamentos eletrônicos).
Se desejar, posso preencher a tabela com valores exatos a partir do datasheet real do modelo ICP DAS específico — basta enviar o documento ou solicitar que eu busque os valores.
Requisitos elétricos e ambientais detalhados
Limites elétricos críticos: respeitar a corrente máxima por canal, a tensão de comutação e a dissipação térmica agregada por todos os canais ativos simultaneamente. Sobrecarga pode reduzir MTBF e causar falhas.
Proteções recomendadas incluem fusíveis/limitadores na saída quando comutando cargas indutivas, resistores de carga quando necessário e snubbers externas se cargas com picos estiverem presentes. Para fontes, considerar Power Factor Correction (PFC) quando módulos fizerem parte de painéis com grande demanda.
Em termos ambientais, projetar para a faixa de operação (-25 a +70°C), evitar exposição prolongada à umidade condensing e aplicar proteção contra vibração conforme IEC 60068 quando em máquinas móveis.
Guia prático de instalação e montagem (Como fazer/usar?)
Ao instalar a Placa Relé Photomos 24 canais, siga procedimentos formais: desligue alimentação, verifique compatibilidade entre lógica de entrada e tensão de drive, e confirme torque dos bornes.
A montagem em trilho DIN é comum; posicione o módulo com espaço para ventilação e para dissipação térmica quando muitos canais estiverem ativos simultaneamente. Utilize marcação clara dos canais para facilitar manutenção.
Documente a topologia de aterramento (PE), evitando loops de terra que possam causar correntes parasitas; use aterramento único em painel conforme boas práticas EMC.
Passo 1 — Preparação do painel e verificação pré-instalação
Checklist: ferramentas isoladas, multímetro calibrado, catálogo/datasheet do módulo e lista de materiais (bornes, jumpers, fusíveis). Verifique tensão de alimentação e lógica (5–24 V DC).
Realize inspeção visual do módulo e do slot DIN, confirme ausência de umidade e partículas condutoras no painel. Consulte normas de segurança aplicáveis, como IEC 61010-1 para instrumentação.
Marque sinais e sertifique-se de que os cabos de controle e potência sigam rotas separadas para reduzir interferência; utilize terminais e etiquetas conforme padrão do projeto.
Passo 2 — Montagem física e conexões (fiação) da Placa Relé
Encaixe o módulo no trilho DIN com pressão adequada e verifique fixação. Para módulos com acessório PDIN/CA-5015, siga torque recomendado para os tornillos dos bornes (ex.: 0.4–0.6 Nm — verificar manual).
Ligue os sinais de entrada (Vdrive e GND) respeitando polaridade; para as saídas, use condutores compatíveis com corrente máxima e isole conexões descobertas. Identifique cada canal com etiqueta.
Para referência, para aplicações que exigem essa robustez, a série Placa Relé Photomos 24 canais da ICP DAS é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/aquisicao-de-dados/placa-rele-photomos-24-canais-pdin-incluica-5015.
Passo 3 — Testes iniciais e procedimentos de comissionamento
Antes da energização, realize teste de continuidade e isolamento com multímetro; verifique ausência de curto entre canais. Energize em modo controlado e monitore correntes por canal em carga conhecida.
Execute testes de comutação (on/off) verificando LED indicativos e tempos de resposta; documente resultados e compare com valores nominais do datasheet. Utilize equipamentos de teste com referência traceável para garantias.
Registre dados de comissionamento no relatório de entrega e inclua valores de temperatura em operação para validar dissipação térmica.
Manutenção preventiva e troubleshooting rápido
Rotina: inspeção visual trimestral (ou conforme uso), limpeza com ar comprimido e verificação de torque dos bornes sem carga. Monitore logs de falha e comportamento de LEDs.
Falhas comuns incluem entrada de tensão fora da faixa, canais queimados por sobrecorrente e interferência por má separação de cabeamento; use diagnóstico por eliminação e swaps de módulos para isolar falhas.
Quando necessário, acionar suporte técnico e fornecer datasheet, número de série e relatório de comissionamento; em muitos casos o módulo pode ser substituído rapidamente graças ao design modular DIN.
Integração com sistemas SCADA e IIoT: Conectividade e protocolos
A Placa Relé Photomos 24 canais geralmente é conectada a PLC/RTU via módulos de I/O digitais ou a gateways ICP DAS para conversão a protocolos como Modbus TCP/RTU, OPC UA ou EtherNet/IP.
Mapear cada canal como um ponto digital lógico, documentando endereçamento e lógica de acionamento no sistema SCADA/IIoT; garanta que sinais de entrada tenham isolamento e condicionamento adequado.
Para aplicações IIoT, combine o módulo com gateways de telemetria da linha ICP DAS que publiquem estados para plataformas na nuvem, assegurando bufferização local e retransmissão em caso de perda de conectividade.
Estratégias de comunicação com PLC/RTU e Gateways ICP DAS
Use terminal blocks padronizados para interconexões e adote mapeamento coerente de I/O (ex.: ch00–ch23) no PLC. Para sinais críticos, implemente redundância lógica e watchdog timers.
Empregue conversores de nível quando necessário (por exemplo, 24 V PLC para entrada de 5 V do módulo) e utilize filtros RC ou opto-isoladores adicionais em ambientes com ruído alta.
Documente rotas de cabo, número do barramento e esquemas de ligação; a LRI/ICP possui artigos e guias sobre integração que podem ajudar: https://blog.lri.com.br/ e https://blog.lri.com.br/automacao-industrial-iot (ver mais).
Segurança e cibersegurança na integração IIoT
Segmente redes OT e IT, aplique regras de firewall e VPN para acesso remoto e autenticação forte para gateways que exponham dados do módulo. Evite conectar I/O diretamente à internet sem camadas de proteção.
Implemente monitoramento de integridade dos sinais e alertas para variações anômalas que possam indicar invasão ou falha; registre logs no SIEM corporativo quando possível.
Adote práticas de patching para gateways/PLCs e planos de resposta a incidentes; isolamento elétrico e lógico são complementares para reduzir riscos operacionais.
Exemplos práticos de uso
Apresento três casos com diagrama conceitual para aplicação imediata: automação de linha, bancada de testes e gerenciamento de cargas em painel. Cada caso explica fluxo de sinais, dimensionamento e mitigação de ruído.
Para automação de linha, use a Placa Relé Photomos 24 canais para acionar atuadores pequenos e sinalizar estados a PLCs via entradas digitais isoladas.
Em bancadas de testes, a comutação sem arco e baixo ruído é crítica para evitar contaminação de medidas; utilize o módulo para isolar caminhos de teste e proteger instruments sensíveis.
Exemplo A — Controle de atuadores em linha de produção
Fluxo: PLC → saída digital → Placa Relé Photomos → atuadores/indicadores. Use proteção por fusíveis e monitore corrente de carga.
Dimensionamento: verifique corrente por canal e agrupe cargas maiores em relés de potência ou contator; reserve Photomos para sinais e cargas até 100 mA.
Diagrama de blocos: PLC (Saída Digital) —> Terminal block —> Photomos chN —> Atuador; adicionar sensor de retorno para verificação.
Exemplo B — Sistema de comutação para bancada de testes automatizada
Use o módulo para comutar sinais de teste (sensores, termistores, pequenos resistores) entre DUTs, minimizando ruído e perda de sinal.
Isolamento galvânico evita loops de terra entre instrumentos e o DUT; recomenda-se usar cabos blindados e routing separado para sinais sensíveis.
Integre com um controlador de bancada via Modbus/RTU para registrar estados e automatizar sequências de teste.
Exemplo C — Gerenciamento de cargas em painel elétrico predial/industrial
A Placa Relé Photomos 24 canais pode comandar cargas de sinalização, iluminação de painel e dispositivos de baixa corrente, com resposta rápida e sem arco.
Para cargas superiores, combine Photomos com contatores comandados por Photomos como sinais de pilotagem, preservando o isolamento e reduzindo desgaste mecânico.
Adote proteção por disjuntor no alimentador principal e fusíveis por canal quando houver risco de sobrecorrente.
Comparação técnica com produtos similares da ICP DAS
Ao comparar a Placa Relé Photomos 24 canais com outros módulos ICP DAS, analise número de canais, tipo de saída (SSR vs mecânico), corrente por canal, isolamento e montagem.
Modelos alternativos podem oferecer saídas de maior corrente (relés mecânicos) ou isolamento reforçado; escolha conforme aplicação: sinais digitais vs carga de potência.
Considere também MTBF, garantias e suporte local como critérios de seleção; para aplicações de alta confiabilidade, prefira módulos com certificações EMC e proteção industrial.
Tabela comparativa: Photomos 24 ch vs modelos alternativos ICP DAS
| Modelo | Canais | Tipo de saída | Corrente máx. | Uso recomendado |
|---|---|---|---|---|
| Photomos 24 ch | 24 | Photomos (SSR) | 100 mA | Sinais digitais, bancadas de teste |
| Relé mecânico 16 ch | 16 | Mecânico | 5 A | Cargas de potência, contato AC |
| SSR de potência 8 ch | 8 | SSR de potência | 2–10 A | Comando de cargas resistivas/AC |
Para aplicações que exigem essa robustez, a série Placa Relé Photomos 24 canais da ICP DAS é a solução ideal. Confira as especificações e peça uma cotação no portal de aquisição: https://www.lri.com.br/produtos/placas-rele (ou https://www.lri.com.br/aquisicao-de-dados/placa-rele-photomos-24-canais-pdin-incluica-5015).
Erros comuns, restrições e detalhes técnicos críticos
Erros frequentes incluem subdimensionamento de correntes, falta de proteção contra picos e uso direto para cargas indutivas sem snubbers, o que reduz a vida útil do módulo.
Outra falha é o roteamento inadequado de cabos, que gera EMI e leituras falseadas; separar cabos de potência e sinais reduz riscos.
Sempre verifique limites térmicos: muitos canais simultâneos podem elevar temperatura interna e requerer espaçamento físico e ventilação adicional.
Como evitar falhas de comutação e garantir longevidade
Adote filtragem, snubbers e supressão de transientes quando necessário; implemente limitadores de corrente e fusíveis por canal.
Projete margem operacional (por exemplo, operar a 70–80% da especificação máxima) para aumentar MTBF e reduzir risco de falhas prematuras.
Realize testes acelerados (estresse térmico e ciclos de comutação) em ambiente controlado antes de aceitar o módulo em produção.
Checklist de projeto e especificação para integração em projetos (Templates)
Checklist rápido: confirmar número de canais, correntes e tensões, tipo de carga, requisitos de isolamento, protocolo de integração e certificações exigidas.
Inclua critérios de aceitação: testes de comutação, verificação térmica, teste EMC em bancada e validação de integração com PLC/SCADA.
Documente requisitos de manutenção e peças de reposição no escopo do projeto; considere SLA de suporte e disponibilidade de módulos sobressalentes.
Documentação, suporte técnico e certificações
Solicite datasheet completo, manual de instalação e esquemas de pinagem ao fornecedor; peça também relatórios de teste (EMC, segurança elétrica).
Verifique certificações relevantes para aplicação: IEC/EN 62368-1 (eletrônicos), IEC 61000 (EMC), e normas de segurança aplicáveis ao setor do cliente.
Para suporte e dúvidas específicas, entre em contato com o distribuidor LRI/ICP ou consulte artigos técnicos e guias no blog oficial. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Conclusão
A Placa Relé Photomos 24 canais é uma solução eficiente para comutação de sinais digitais e controle de pequenas cargas em ambientes industriais e de testes, oferecendo vantagens de vida útil, isolamento e baixa EMI.
Engenheiros e integradores devem avaliar especificações elétricas, térmicas e de EMC, seguindo as recomendações de instalação e proteção para maximizar confiabilidade e MTBF.
Entre em contato para solicitar cotação, especificações detalhadas ou para que eu preencha a tabela de parâmetros com valores exatos do datasheet: comente abaixo ou pergunte pelo suporte técnico.
Incentivo à interação: deixe suas dúvidas e casos de uso nos comentários — terei prazer em responder e adaptar um diagrama de fiação ao seu projeto.
