Placa Serial PCI Universal 4 Portas RS-232 Isoladas

Introdução

A Placa de Comunicação Serial PCI Universal 4 portas RS-232 isoladas da ICP DAS é uma solução de I/O serial projetada para ambientes industriais que exigem robustez, integridade de sinal e isolamento galvânico entre equipamentos. Desde o primeiro parágrafo deixamos claro que esta placa atende requisitos de comunicação serial industrial, oferece isolamento para proteção contra surtos e ruídos e é compatível com arquiteturas de SCADA, IIoT e automação.

Engenheiros de automação, integradores e profissionais de TI industrial reconhecem que a escolha de uma placa serial não é apenas sobre número de portas: envolve MTBF, compatibilidade com sistemas operacionais, conformidade eletromagnética (ex.: IEC 61000‑6‑2/6‑4) e facilidade de integração com protocolos. Nesta peça técnica vamos detalhar especificações, instalação, integração e casos de uso práticos para facilitar decisões de projeto e compra.

Ao longo do artigo usaremos termos técnicos relevantes (como DB9, common‑mode transient immunity, baud rate, handshaking), citaremos normas aplicáveis (por exemplo IEC/EN 62368‑1) e daremos recomendações práticas de arquitetura. Sinta‑se à vontade para comentar, perguntar e solicitar testes ou cotações.

Introdução ao Placa de Comunicação Serial PCI Universal 4 portas RS-232 isoladas — visão geral e conceito fundamental (O que é?)

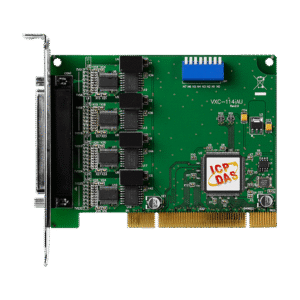

A Placa Serial PCI 4 portas RS-232 isoladas é um adaptador de barramento PCI que expõe quatro interfaces RS‑232 independentes para conexão de dispositivos seriais (CLPs, instrumentos, modems de telemetria). Seu propósito técnico é permitir múltiplas comunicações seriais confiáveis em servidores industriais e PCs embarcados, mantendo isolamento galvânico para proteger a lógica do host contra diferenças de potencial e ruídos industriais.

Fisicamente, a placa monta-se no slot PCI padrão do gabinete e traz conectores DB9 (ou header interno com cabo para painel) com isolamento entre canais. O isolamento típico varia entre 2.5 kV a 3 kV DC (3 kVDC é comum em produtos ICP DAS), o que reduz risco de danos causados por surtos e loops de terra em campos industriais com altos níveis de interferência eletromagnética.

Funcionalmente, a placa fornece suporte a taxas de baud configuráveis (por exemplo 300 bps até 115.200 bps ou mais), sinais de hardware (RTS/CTS, DTR/DSR) e opções de handshaking. Para aplicações críticas, considere MTBF reportado e conformidade EMC (IEC 61000‑4‑2, ‑4, ‑5) e segurança (IEC/EN 62368‑1) ao especificar o equipamento.

Principais aplicações e setores atendidos por Placa de Comunicação Serial PCI Universal 4 portas RS-232 isoladas

No ambiente industrial, a placa é usada para conectar CLPs legados, instrumentos de medição serial, medidores de energia, controladores de processo e painéis HMI. A presença de isolamento a torna ideal para indústrias onde há diferenças de terra substanciais, como petroquímica, siderurgia e estações de energia.

Em utilities e energia, a placa facilita comunicações com RTUs e modems de telemetria em subestações, onde isolamento evita que transientes na rede elétrica atinjam o servidor central. Em manufatura e OEMs, é frequentemente empregada em linhas de inspeção, teste em bancada e retrofits para manter equipamentos seriais legados operacionais dentro de uma arquitetura IIoT.

Para aplicações IIoT e Indústria 4.0, a placa atua como ponto de consolidação serial antes da conversão para IP (via gateways) ou integração direta com servidores SCADA. A robustez física e isolamento contribuem para reduzir falhas de comunicação e custo total de propriedade (TCO) ao evitar substituições prematuras de host e instrumentação.

Especificações técnicas detalhadas da placa serial PCI (Tabela)

A seguir apresentamos uma tabela compacta com os parâmetros elétricos, mecânicos e de comunicação típicos para a placa PCI 4‑portas RS‑232 isolada (modelo de referência: PCI‑4RS232I ICP DAS).

Tabela de especificações (modelo, portas, nível lógico, isolamento, consumo, dimensões)

Pinout, conector e esquema elétrico

A placa geralmente oferece conectores DB9 fêmea no bracket. O pinout padrão RS‑232 (DTE) é:

• Pino 2: TxD (Transmit Data)
• Pino 3: RxD (Receive Data)
• Pino 4: DTR (Data Terminal Ready)
• Pino 5: GND (Signal Ground)
• Pino 6: DSR (Data Set Ready)
• Pino 7: RTS (Request To Send)
• Pino 8: CTS (Clear To Send)
• Pino 9: RI (Ring Indicator)

Para comunicação com equipamentos DCE pode ser necessário inverter Tx/Rx (DTE↔DCE). Use cabos apropriados (diretos ou crossover) e mantenha boa prática de blindagem. Em ambientes ruidosos, adicione supressão de transientes e verifique o isolamento com megôhmetro conforme normas.

Requisitos de sistema e compatibilidade (drivers, SO, BIOS/UEFI)

A placa é compatível com PCs que disponham de slot PCI clássico (não PCIe). Sistemas operacionais suportados incluem Windows 7/10/11 (32/64‑bit) e distribuições Linux modernas; drivers ICP DAS estão disponíveis para download e o dispositivo deve ser reconhecido como portas COM virtuais (Windows) ou /dev/ttySx (Linux) dependendo do driver.

Antes da instalação, confirme suporte de BIOS/UEFI para barramento PCI e atualização de firmware do host, se necessário. Para aplicações críticas, valide o driver em ambiente de teste para garantir que políticas de power‑management (suspend/hibernate) não desabilitem portas seriais.

Em conformidade com práticas de segurança e certificações, inclua documentação de instalação e mantenha versões de driver e firmware controladas para auditorias e manutenção.

Importância, benefícios e diferenciais do Placa de Comunicação Serial PCI Universal 4 portas RS-232 isoladas para ambientes industriais

O principal benefício do isolamento galvânico é a proteção do sistema host contra transientes, surges e ground loops, resultando em maior confiabilidade operacional. Em palavras simples, o isolamento age como um transformador elétrico que “quebra” o caminho direto para ruído entre equipamento e host.

Além da proteção elétrica, a placa oferece gerenciamento de linhas de handshaking (RTS/CTS) que melhora a integridade de dados em taxas altas e reduz perda de pacotes seriais. Em comparação com soluções não isoladas, espera‑se redução significativa em falhas intermitentes e custos de manutenção.

Do ponto de vista de TCO, o investimento em uma placa isolada reduz substituições de hardware e tempo de parada. Critérios como MTBF, conformidade EMC e disponibilidade de suporte e drivers pela ICP DAS tornam essa placa diferencial para projetos críticos em utilities e manufatura.

Guia prático — Como instalar e configurar a placa PCI RS-232 Placa de Comunicação Serial PCI Universal 4 portas RS-232 isoladas

Antes de inserir a placa, desligue o computador/servidor, desconecte a alimentação e utilize ESD wrist‑strap. Verifique que o gabinete possui slot PCI livre e que o bracket da placa cabe no formato (full/low profile) do seu chassi. Tenha à mão chaves, cabos DB9 e documentação do fabricante.

Ao montar, fixe firmemente a placa ao chassis com parafuso no bracket. Evite posicionar a placa próxima a fontes de calor excessivas ou a cabos de alta potência. Mantenha distância mínima entre fontes switchadas e a placa para reduzir ruído EMI.

Após instalação física, ligue o sistema e acesse BIOS/UEFI para checar reconhecimento do barramento. Instale drivers ICP DAS no sistema operacional e verifique dispositivo em Gerenciador de Dispositivos (Windows) ou via dmesg/ls /dev (Linux). Atribua portas COM se necessário e configure parâmetros seriais (baud, paridade, stop bits).

Preparação e checklist antes da instalação

• Ferramentas: chave Phillips, pulseira anti‑estática, cabos DB9 blindados.
• Verificações: slot PCI livre, compatibilidade de OS, versão do BIOS, energia desligada.
• Documentação: datasheet ICP DAS, manual de instalação e pinout.

Instalação física no gabinete e boas práticas de aterramento

Fixe a placa ao bracket; utilize cabos blindados e conecte a blindagem ao terra do painel. Evite loops de terra conectando instrumentação a diferentes pontos de terra; prefira um ponto de terra único para o rack. Para minimizar ruído, mantenha cabos de sinal longe de cabos de potência.

Instalação de drivers e atribuição de portas COM no Windows/Linux

Windows: execute o instalador ICP DAS (INF/EXE), reinicie e confira portas COM em Gerenciador de Dispositivos. Atribua números COM altos se necessário para evitar conflito com dispositivos legados.

Linux: verifique dmesg ao inserir placa; use driver serial genérico ou driver específico ICP DAS. Dispositivos aparecerão como /dev/ttySx ou /dev/ttyUSBx (dependendo do driver). Ajuste permissão com udev para uso por aplicações SCADA.

Testes de comunicação e diagnóstico (loopback, software terminal)

Para testar portas, faça loopback (pino Tx↔Rx) e utilize PuTTY/Tera Term (Windows) ou minicom/screen (Linux) para validar eco. Para checar integridade do sinal, use um osciloscópio e verifique amplitude RS‑232 e tempos de subida. Em caso de falha, revise cabos, aterramento e isolamento.

Integração com sistemas SCADA e plataformas IIoT usando Placa de Comunicação Serial PCI Universal 4 portas RS-232 isoladas

A placa funciona como camada física serial para sistemas SCADA clássicos (polling de tags via Modbus RTU, protocolos proprietários, ASCII). Para integrar, configure no SCADA o driver serial (COM port, baud, parity) e mapeie tags para endereços e registradores do dispositivo.

Com SCADA comerciais (Ignition, Wonderware/AVEVA, InduSoft), crie canais seriais e defina tempos de poll considerando latência serial. Recomenda‑se escalonar polling para evitar saturação do buffer e usar timeout e retries. Para cargas críticas, monitore latência e taxa de erros por porta.

Na arquitetura IIoT, a placa geralmente precede um gateway serial‑to‑IP que converte dados para Modbus TCP, MQTT ou protocolos Cloud. Mantenha segurança de rede (VPNs, VLANs) e mecanismos de retry para reduzir perda de telemetria.

Conexão a SCADA comerciais (ex.: Ignition, Wonderware, InduSoft)

• Configure driver serial no SCADA indicando COM#, baud e handshaking.
• Ajuste scan class e caching para otimizar I/O.
• Utilize tags de diagnóstico para monitorar integridade da porta (errors, buffer overflow).

Arquitetura IIoT e gateway serial-to-IP (MQTT, Modbus RTU/TCP)

A conversão serial‑to‑IP permite levar dados seriais para brokers MQTT ou servidores Modbus TCP, facilitando ingestão em plataformas IIoT. Gateways dedicados oferecem buffering, reconexão automática e segurança TLS; escolha gateways com suporte a QoS e mapeamento de tags.

Boas práticas para segurança e disponibilidade em integração (redundância, monitoramento)

Implemente redundância de caminho (dual gateways, servidores replicados) e monitore saúde das portas (SNMP, heartbeat). Use VLANs e segmentação para proteger tráfego serial-to-IP; consulte práticas de segurança OT e políticas de atualização de firmware.

Exemplos práticos de uso da Placa Serial PCI 4 portas RS-232

No retrofit de linhas de produção, a placa permite conectar vários CLPs antigos a um PC central sem substituir os controladores, reduzindo CAPEX e tempo de parada. Um integrador pode consolidar I/O serial e encaminhar dados para MES via gateway.

Em telemetria remota, a placa consolida dados de medidores seriais em painéis de aquisição; com isolamento, é possível manter comunicações estáveis mesmo com variações de terra entre medidor e servidor. Dados são então enviados para SCADA ou para um broker MQTT local.

Em bancada de testes, a placa é usada para controlar instrumentos seriais e coletar resultados automatizados. Softwares de teste podem abrir múltiplas portas COM simultâneas, sincronizando sequências de ensaios e registrando logs com timestamps para validação.

Caso 1 — Retrofit de CLPs e instrumentos seriais em linha de produção

Descreva arquitetura: CLPs (RS‑232) -> Placa PCI 4 portas -> PC de aquisição -> Gateway Modbus TCP -> SCADA. Resultado: manutenção reduzida e integração em rede Ethernet.

Caso 2 — Aquisição de dados em painéis de controle e telemetria remota

Fluxo: sensores/medidores -> DB9 -> placa isolada -> servidor local -> replicação via VPN para centro de controle. Benefício: redução de falhas por surtos e proteção do servidor.

Caso 3 — Testes de bancada e automação de ensaios laboratoriais

Usar placa para controlar até 4 instrumentos simultâneos, executar scripts de teste e consolidar logs. Permite automação sem necessidade de múltiplos adaptadores USB pouco confiáveis.

Comparação técnica com outras placas seriais ICP DAS e critérios de escolha

Ao comparar com modelos não isolados, o principal diferencial é o isolamento galvânico e tolerância a ruído. Comparado com placas PCIe ou adaptadores USB‑serial, a placa PCI oferece menor latência e maior estabilidade em servidores industriais.

Critérios práticos de seleção: necessidade de isolamento, distância do cabo (RS‑232 recomendado até ~15 m; use RS‑422/RS‑485 para maiores comprimentos), densidade de portas, presença de PCI vs PCIe no host e suporte a drivers em seu SO alvo. Avalie também suporte técnico e certificações.

Matriz de comparação — quando escolher esta placa vs modelos alternativos

• Escolha esta placa se: precisa de isolamento, slots PCI disponíveis, até 15 m por porta, alta confiabilidade.
• Escolha PCIe se: necessita de maior throughput por barramento moderno.
• Escolha RS‑485/422 se: distância >15 m ou topologia multiponto.

Custos ocultos e vantagens de longo prazo (manutenção, confiabilidade)

Custos ocultos incluem tempo de engenharia para resolver ground loops, substituição de placas por falhas e interrupções de produção. Uma placa isolada reduz esses custos ao longo do ciclo de vida, resultando em menor TCO apesar do preço inicial possivelmente maior.

Erros comuns, armadilhas técnicas e como evitá-los com Placa de Comunicação Serial PCI Universal 4 portas RS-232 isoladas

Erros frequentes incluem uso de cabos não blindados, comprimentos excessivos de RS‑232, falta de jumpers para loopback no teste e configuração incorreta de handshaking. Evite esses problemas seguindo checklist e boas práticas.

Outro problema é assumir que IRQ/COM ainda são fontes de conflito; em PCI moderno isso é menos comum, porém conflitos de recursos e drivers incorretos continuam a causar portas não reconhecidas. Atualize drivers e confira logs do sistema.

Ground loops são uma causa recorrente de falhas intermitentes. O uso do isolamento galvânico e prática de aterramento de ponto único minimizam esse risco. Em instalações críticas, realize testes de surto e EMI conforme IEC 61000.

Checklist de manutenção e procedimentos de suporte técnico

Rotina recomendada: verificação semestral de conexões DB9, teste de loopback, atualização de drivers/firmware, verificação de logs de comunicação e testes de integridade (CRC/erro de paridade) para cada porta. Documente alterações para auditoria.

Para suporte remoto, forneça logs de driver, resultados de dmesg (Linux) ou System Event logs (Windows) e capture dump de comunicação serial quando possível. Tenha à mão versão do driver e modelo exato da placa.

Em caso de falha, isoladamente teste cabo, testar porta com loopback, trocar porta, e se persistir, solicite suporte ICP DAS com coleta de logs e descrição do ambiente. Manter SLA de manutenção é crucial em utilities e produção.

Conclusão e chamada para ação — Entre em contato / Solicite cotação

A Placa de Comunicação Serial PCI Universal 4 portas RS‑232 isoladas da ICP DAS fornece isolamento robusto, estabilidade e compatibilidade com arquiteturas industriais críticas, reduzindo riscos elétricos e downtime. Para ambientes industriais, sua adoção traz ganhos imediatos em confiabilidade e menores custos operacionais de longo prazo.

Para aplicações que exigem essa robustez, a série PCI 4‑portas RS‑232 isoladas da ICP DAS é a solução ideal. Confira as especificações técnicas detalhadas e solicite suporte ou cotação diretamente com a LRI: https://www.lri.com.br/comunicacao-de-dados/placa-de-comunicacao-serial-pci-universal-4-portas-rs-232-isoladas

Também recomendamos consultar outros artigos técnicos para arquitetura IIoT e integração serial: https://blog.lri.com.br/iiot-e-industria-4-0 e https://blog.lri.com.br/como-integrar-dispositivos-seriais. Para alternativas com gateway serial‑to‑IP e soluções complementares, veja nossa página de produtos em https://www.lri.com.br/comunicacao-de-dados/serial-to-ip-gateway

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e aplicações estratégicas do Placa de Comunicação Serial PCI Universal 4 portas RS-232 isoladas

Enquanto a indústria migra para Ethernet determinística e protocolos nativos IIoT, o legado serial permanecerá por décadas em plantas maduras. A placa continua estratégica para projetos de retrofit e manutenção, servindo de ponte entre equipamentos antigos e novas camadas de software.

Tendências incluem integração mais estreita entre portas seriais e gateways MQTT nativos, melhoria de diagnósticos embarcados (telemetria da própria porta), e uso de ferramentas de orquestração para automatizar failover e monitoramento. Esses avanços tornam a placa um componente importante em provas de conceito (POC) de Indústria 4.0.

Ao especificar sua próxima implantação, avalie a placa não apenas como hardware, mas como parte de uma arquitetura de confiabilidade, segurança e observabilidade. Pergunte ao time técnico sobre requisitos de isolamento, certificações EMC e compatibilidade de drivers antes de fechar a compra.

Incentivo: deixe suas dúvidas nos comentários, compartilhe experiências com integração serial e solicite um exemplo de POC para seu processo — nossa equipe técnica da ICP DAS e LRI pode ajudar a validar a solução no seu ambiente.
