Introdução

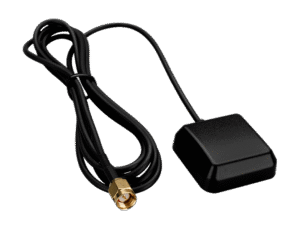

A Antena GPS fixação magnética com cabo 1,6m e plug SMA macho é uma solução compacta e robusta projetada para aplicações industriais e de telemetria. Neste artigo técnico abordamos em detalhe o produto, seus principais parâmetros elétricos (ganho, VSWR, faixa de frequência) e características mecânicas, além de discutir integração com SCADA, IIoT e rastreamento veicular. Palavras-chave secundárias como antena GPS SMA macho, antena magnética 1,6m e antena GNSS industrial são usadas ao longo do texto para otimizar a busca e contextualizar aplicações reais.
Este conteúdo destina‑se a engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos de utilities, manufatura e energia. As recomendações técnicas incluem referências normativas (por exemplo, EN 301 489‑1 para EMC, IEC/EN 62368‑1 para segurança de equipamentos eletrônicos) e conceitos relevantes como VSWR, SNR, MTBF (quando aplicável a componentes ativos), e estratégias de redundância. O objetivo é equipar o leitor com critérios práticos para seleção, instalação, teste e integração do produto em projetos críticos.
Ao longo do artigo são fornecidos exemplos de arquitetura, tabelas de especificações e checklists de instalação, com ênfase em confiabilidade e facilidade de manutenção. Incluímos também links a conteúdos complementares no blog técnico da LRI/ICP para aprofundamento e chamadas à ação discretas para páginas de produto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Definição técnica e conceito fundamental: o que é e para que serve
A antena GPS magnética com cabo 1,6 m e plug SMA macho é um transdutor passivo que converte ondas eletromagnéticas das constelações GNSS (GPS, GLONASS, Galileo, BeiDou) em sinais elétricos compatíveis com receptores GNSS. Essencialmente trata‑se de uma antena ativa/passiva (dependendo do modelo, podendo incluir pré‑amplificador LNA alimentado via VCC) calibrada para operação em 1.1–1.6 GHz (banda L1/L2/GLONASS) com impedância nominal de 50 Ω e conector SMA macho para interface direta com rádios, modems e receptores GNSS industriais.
O produto tem aplicação primária em localização, sincronização de relógios e aquisição de telemetria. Em ambientes industriais, serve para garantir timestamping preciso, sincronização de eventos via PTP/NTP quando combinado com um receptor GNSS, e rastreamento de ativos móveis. Conceitos de engenharia elétrica relevantes incluem VSWR < 2:1 para máxima transferência de potência, ganho em dBi para sensibilidade direcional, e fator de ruído (NF) da cadeia com LNA para melhorar SNR em locais com perda por cabo.
Do ponto de vista regulatório, a seleção e instalação devem considerar normas de compatibilidade eletromagnética (EMC) e requisitos de segurança aplicáveis ao sistema final — por exemplo, EMC conforme EN 301 489‑1/17, diretivas CE e requisitos de proteção ambiental (IP) conforme IEC 60529. Em sistemas médicos ou críticos, verificar conformidade adicional (por exemplo, IEC 60601‑1 para equipamentos médicos) pode ser necessário quando a antena é parte de um equipamento certificado.
Componentes principais (antena, cabo 1,6 m, plug SMA macho) e princípios de funcionamento
A antena consiste de um elemento radiante (dipolo ou patch, dependendo do modelo), radome protetor e base magnética com ímã de neodímio que fornece fixação temporária em superfícies metálicas. Em versões com LNA, há um circuito alimentado por tensão (geralmente 3–5 V) via cabo coaxial que amplifica o sinal GNSS antes das perdas do cabo. O radome é tipicamente fabricado em ABS ou ASA com propriedades UV, para garantir durabilidade externa.
O cabo de 1,6 m serve como compromisso entre flexibilidade de posicionamento e perda por atenuação; cabos mais curtos reduzem perda, mas podem limitar a localização ideal da antena. O tipo de cabo mais comum nestes assemblies era RG‑174 ou RG‑316, com atenuação especificada (por exemplo 0,2–0,5 dB/m a 1 GHz) que impacta diretamente o link‑budget. O conector SMA macho é padrão em equipamentos RF industriais, com rosca de 1/4‑36" e boa repetibilidade mecânica; para aplicações de maior robustez pode ser recomendado adaptador para TNC ou N‑type conforme necessidade.
O princípio de funcionamento baseia‑se na recepção de sinais GNSS muito fracos (−130 dBm a −160 dBm); por isso a antena deve ter baixo ruído e mínima perda no cabo. A base magnética melhora o padrão de radiação ao criar um plano de terra realçado quando instalada sobre metal, aumentando ganho e estabilidade de polarização. Para ambientes com altos níveis de ruído RF, filtros passa‑faixa e técnicas de aterramento/shielding são recomendados.
Cenários de uso imediato e público‑alvo
Cenários típicos incluem rastreamento veicular em frotas, telemetria em ativos móveis, sincronização de data centers de subestações, e integração em gateways IIoT que necessitam de localização e hora precisa. Integradores e OEMs que desenvolvem dispositivos embarcados para utilities, logística e agricultura encontrarão nessa antena uma solução prática: instalação rápida, compatibilidade com receptores industriais e custo controlado.
Para profissionais de SCADA e automação, a antena fornece uma via direta para sincronização temporal e geo‑referenciação de eventos, suportando auditoria e correlação de dados históricos. Em projetos de energia e utilities, a robustez mecânica e a possibilidade de instalação externa com base magnética reduzem tempo de instalação e custos de mão de obra, sendo especialmente útil em veículos de manutenção e painéis móveis.
O público‑alvo inclui engenheiros de projeto, gerentes de asset tracking, equipes de manutenção e compras técnicas que avaliam trade‑offs entre custo, robustez e desempenho. Em solicitações de aquisição, espera‑se apresentação de parâmetros como ganho, VSWR, faixa de frequência, IP e garantias de rastreabilidade de componentes.
Principais aplicações e setores atendidos por Antena GPS fixação magnética com cabo 1,6m e plug SMA macho
Telecomunicações e rastreamento veicular: objetivos e requisitos
Em telecomunicações e rastreamento veicular, a antena é usada para posicionamento, navegação e sincronização de redes móveis. Requisitos típicos incluem boa sensibilidade, imunidade a interferências e resistência a vibração; o conector SMA permite ligação direta a modems e trackers de mercado.
Rastreadores de frota exigem instalação rápida e confiável; a base magnética possibilita fixação temporária ou semi‑permanente em veículos. Para aplicações que exigem robustez mecânica e desempenho estável, a antena deve manter VSWR e ganho dentro das especificações mesmo com movimentos e variações de temperatura.
Nas operadoras, a antena serve também para sincronização de estações remotas e alinhamento de equipamentos backhaul, onde precisão temporal reduz dropped calls e otimiza tráfego. Para aplicações que exigem essa robustez, a série Antena GPS de fixação magnética da ICP DAS é a solução ideal. Confira as especificações no catálogo do produto: https://www.lri.com.br/comunicacao-de-dados/antena-gps-fixacao-magnetica-com-cabo-1-6m-e-plug-sma-macho
Automação industrial e SCADA: sincronização e telemetria
Em ambientes SCADA, a antena alimenta receptores GNSS que fornecem timestamps confiáveis para eventos de painel, proteção e telemetria. A precisão de tempo (sub‑ms com correção apropriada) é crucial para diagnóstico de eventos, análises forenses e conformidade regulatória.
A resistência a ruídos eletromagnéticos comuns em plantas industriais é requisito crítico; recomenda‑se instalação em local com mínima obstrução e possível uso de filtros e cabos blindados. Integração com gateways industriais que possuem entrada SMA facilita implantação sem necessidade de adaptadores complexos.
Garantir redundância (duas antenas/receptores) em aplicações críticas reduz risco de perda de referência temporária. Para integração otimizada com SCADA e IIoT, consulte guias e estudos no blog técnico da LRI: https://blog.lri.com.br/integracao-gnss-scada
Logística, agricultura e energia: monitoramento remoto e robustez ambiental
Na logística, a antena é usada em contêineres e veículos para rastreabilidade de rotas, temperatura e condições de carga. Em agricultura de precisão, fornece localização para máquinas autônomas e mapeamento de parcelas, favorecendo ganhos de produtividade.
Para energia e utilities, a antena permite monitoramento de ativos remotos (subestações móveis, medidores embarcados) e sincronização de registros de eventos. Requisitos ambientais incluem resistência a UV, água e variação térmica; modelos com IP65/67 são recomendados para exposição externa prolongada.
A escolha do cabo e do método de fixação influencia diretamente manutenção e MTTR; uma base magnética permite reposicionamento rápido sem penetrar superfícies, preservando integridade de veículos e equipamentos.
Especificações técnicas detalhadas (tabela) Antena GPS fixação magnética com cabo 1,6m e plug SMA macho
Tabela: características elétricas e de desempenho (faixa de frequência, ganho, VSWR, polarização)
| Parâmetro | Especificação típica |
|---|---|
| Faixa de frequência | 1.1 – 1.6 GHz (L1/L2/GLONASS/Galileo) |
| Ganho | 2 – 5 dBi (dependendo do modelo e plano de referência) |
| VSWR | ≤ 2.0:1 |
| Polarização | Linear (alguns modelos RHCP para GNSS ativos) |
| Impedância | 50 Ω |
| LNA (opcional) | 26 dB ganho, NF ≈ 1.5–2.5 dB |
| Potência máxima | <10 W (receptores GNSS típicos) |
| Sensibilidade de recepção | proj.: −130 dBm a −160 dBm (receptor) |
Tabela: dimensões físicas, cabo, conector (SMA macho) e materiais
| Item | Especificação |
|---|---|
| Diâmetro da base | 40–60 mm (varia por modelo) |
| Altura total | 20–40 mm |
| Cabo | RG‑174 / RG‑316 (1,6 m) |
| Conector | SMA macho (padrão 50 Ω) |
| Material do radome | ABS/ASA resistente UV |
| Base | Ímã de neodímio com proteção emborrachada |
| Peso | 60–120 g (dependendo do modelo) |
Condições ambientais, certificações e limites operacionais
| Parâmetro | Valor |
|---|---|
| Temperatura de operação | −40 °C a +85 °C |
| Temperatura de armazenamento | −40 °C a +105 °C |
| Umidade relativa | 0–95% sem condensação |
| Grau de proteção | IP65 / IP67 (modelo conforme especificação) |
| Certificações | CE, RoHS, EN 301 489‑1 (EMC); ESD conforme IEC standards |
| MTBF | Passivo: alto; módulos ativos dependem do LNA (fornecedor informa) |
Importância, benefícios e diferenciais do Antena GPS fixação magnética com cabo 1,6m e plug SMA macho
Benefícios da fixação magnética: instalação rápida e reposicionamento
A fixação magnética permite instalação sem ferramentas e sem perfuração, reduzindo tempo de implantação e evitando danos à superfície do veículo ou equipamento. Em operações temporárias (inspeções, testes, veículos de campo) a mobilidade é um benefício operacional significativo.
A magnetização melhora o plano de terra para antenas instaladas sobre chapa metálica, elevando ganho e estabilidade de polarização em relação à montagem sobre materiais não metálicos. Além disso, facilita experimentação de posicionamento para otimização do SNR sem investimento em suportes permanentes.
Do ponto de vista de manutenção, a possibilidade de reposicionar rapidamente diminui MTTR e custo total de propriedade (TCO), sobretudo em frotas e equipamentos que mudam de missão com frequência.
Vantagens do cabo 1,6 m e do plug SMA macho em projetos industriais
O cabo de 1,6 m é um compromisso prático entre alcance de posicionamento e perda por atenuação: suficiente para montar a antena em teto/jaqueta do veículo e conectar ao receptor sem excesso de sobra. Adicionalmente, comprimentos padronizados simplificam logística e estoque de peças.
O conector SMA macho é amplamente aceito em dispositivos embarcados, modems e receptores GNSS industriais, garantindo compatibilidade plug‑and‑play com mínima necessidade de adaptadores. Para ambientes mais severos, adaptadores para TNC/N‑type são facilmente disponíveis.
Em projetos industriais, essa combinação reduz etapas de customização, acelera certificações e facilita substituição em campo, diminuindo downtime e custos de suporte.
Diferenciais em confiabilidade, custo total de propriedade e manutenção
Antenas passivas com base magnética têm menor complexidade eletrônica, o que resulta em maior confiabilidade e menor necessidade de manutenção em comparação com soluções ativas complexas. Quando há LNA integrado, atenção ao consumo e MTBF do amplificador é necessária, mas ganhos em SNR podem justificar a escolha.
O TCO é reduzido por instalação rápida, compatibilidade padrão e menor necessidade de infraestrutura adicional. Documentação técnica clara e disponibilidade de peças sobressalentes (cabos, conectores) suportam logística de manutenção em escala.
Para garantias e certificações, verificar conformidade com normas EMC e ambientais é parte da avaliação de risco para adoção em projetos críticos.
Guia prático de instalação e uso: como instalar e usar Antena GPS fixação magnética com cabo 1,6m e plug SMA macho
Preparação: ferramentas, inspeção do local e verificação de compatibilidade
Antes da instalação, verifique a superfície para limpeza, planicidade e ausência de revestimentos que possam reduzir a adesão magnética. Confirme que o receptor/ modem aceita SMA macho e que a alimentação do LNA (se aplicável) está disponível e correta (verificar polaridade e tensão).
Ferramentas mínimas incluem chave para aperto do conector (torque recomendado ~0.8 Nm para SMA), limpador isopropílico para superfície e testeador de VSWR/analizador de espectro para verificação inicial. Prepare documentação de instalação com nomes de pontos de conexão e instruções de aterramento, se necessário.
Considere rotas de cabo que evitem fontes de calor, áreas de rodagem e pontos de esmagamento, e utilize abraçadeiras e protetores para minimizar vibração e fadiga do cabo.
Passo a passo de montagem e fixação magnética, roteamento e proteção do cabo
- Limpe a superfície metálica onde a base magnética será posicionada; certifique‑se de que não haja tinta solta ou sujeira.
- Posicione a antena, rotacione para orientação desejada (se houver padrão direcional) e conecte o cabo SMA ao receptor com torque adequado.
- Roteie o cabo internamente quando possível, protegendo curvas excessivas (< 5x diâmetro do cabo), fixe com abraçadeiras e utilize conduítes em áreas expostas.
Para proteção adicional, aplique cinta anti‑abrasão no ponto de saída, e em veículos sujeitos a vandalismo considere uso de travas mecânicas ou tampas protetoras. Em ambientes com risco de desconexão acidental, usar conectores com trava (locking SMA) é recomendado.
Procedimentos de teste pós-instalação: aquisição de satélite, SNR, VSWR e troubleshooting
Após instalação, verifique aquisição de satélites e SNR no receptor GNSS; valores médios de SNR > 30 dB/Hz são esperáveis em céu aberto para L1 com boa antena. Use analisador de espectro ou VNA para medir VSWR em faixa de operação; valores > 2:1 indicam problema de instalação ou cabo danificado.
Se houver perda de satélites ou baixa SNR, verifique: 1) Conector SMA mal apertado; 2) Cabo danificado ou com interrupção; 3) Interferência local (jammers, transmissores próximos); 4) Más condições de visada do céu (obstruções ou chapa metálica não ideal). Em modelos com LNA, confirme alimentação e polaridade.
Registre testes e medições no relatório de comissionamento. Para procedimentos avançados de troubleshooting, consulte guias técnicos no blog da LRI: https://blog.lri.com.br/como-escolher-antena-gps
Integração com sistemas SCADA e plataformas IIoT
Requisitos de interface: receptor GNSS, entradas SMA e possíveis adaptadores
A interface física típica é o conector SMA ligado ao receptor GNSS ou modem. Em sistemas SCADA, o receptor converte sinais GNSS em NMEA ou PPS (pulse per second) para sincronização de tempo; assegure que o receptor aceite entrada externa via SMA e forneça saída PPS/1PPS ou NMEA para o controlador.
Em alguns casos é necessário adaptador SMA→TNC ou SMA→N dependendo do equipamento. Atentar para qualidade dos adaptadores para não degradar VSWR. Além disso, se a antena tiver LNA, confirmar a alimentação (bias‑tee) no receptor ou uso de V‑bias externo.
Implemente filtragem (passa‑faixa) quando houver interferência de bandas adjacentes (ISM, LTE). Para conectividade IIoT, gateways industriais frequentemente incluem portas SMA dedicadas para antenas GNSS, simplificando integração.
Boas práticas de integração: sincronização de tempo, filtragem de sinal e redundância
Para sincronização em sistemas críticos, use recepção de múltiplas constelações (multi‑GNSS) e redundância por dois receptores independentes para tolerância a falhas. Sincronize via PPS e combine com PTP para distribuição de tempo local com alta precisão.
A filtragem de sinal (hardware e software) e a mitigação de jamming/spoofing são práticas recomendadas: filtros passa‑faixa e algoritmos de validação de solução GNSS ajudam a manter integridade de dados. Registros de qualidade (SNR, número de satélites) devem ser monitorados pelo SCADA/IIoT para alertas automáticos.
Para ambientes críticos, planeje redundância física (antena secundária) e fontes de tempo alternativas (GNSS + disciplining por osciladores TCXO/OCXO).
Exemplo de arquitetura de integração: antena → gateway → servidor SCADA/IIoT
Um exemplo prático: Antena GPS (SMA) → Receptor GNSS com saída PPS/NMEA → Gateway IIoT (MODBUS/TCP, MQTT) → Servidor SCADA / Plataforma IIoT. O gateway atua como tradutor e buffer, aplicando filtros locais e enviando telemetria e timestamps ao servidor central.
A arquitetura pode incluir redundância: duas antenas/receptores alimentando um time server local (PTP grandmaster) que distribui tempo para PLCs e RTUs. Logs de qualidade GNSS são transmitidos via MQTT para análises preditivas e monitoramento remoto.
Para integrar com segurança, use VPNs e autenticação mútua entre gateway e servidor, e registre métricas de disponibilidade e latência para SLA.
Exemplos práticos de uso e estudos de caso do Antena GPS fixação magnética com cabo 1,6m e plug SMA macho
Caso prático 1: rastreamento de frotas com telemetria em tempo real
Empresa de logística implementou antenas magnéticas em sua frota para reduzir tempo de instalação. Cada veículo usa antena SMA ligada a tracker 4G com NMEA → servidor de telemetria, permitindo localização em tempo real, roteirização e gestão de entregas.
Resultados: redução de custo de instalação, aumento da acurácia de rota e melhor recuperação de ativos. Indicadores de desempenho (SNR, tempo de fix) foram monitorados via painel IIoT, melhorando tomada de decisão operacional.
Para soluções prontas e compatíveis com esta aplicação, consulte a linha de antenas GNSS no catálogo: https://www.lri.com.br/comunicacao-de-dados/antena-gps-fixacao-magnetica-com-cabo-1-6m-e-plug-sma-macho
Caso prático 2: sincronização de eventos e timestamps em planta industrial
Uma planta de tratamento implantou antena magnética em unidades móveis de inspeção e um receptor GNSS sincronizando eventos de medição com precisão sub‑ms. Esses timestamps foram cruciais para auditoria e determinação de causas em alarmes intermitentes.
A base magnética permitiu realocar antenas entre unidades sem downtime e com mínima reconfiguração. A integração com SCADA via NTP/PTP eliminou discrepâncias temporais entre logs e medições.
Medições de VSWR e logs de SNR foram parte do comissionamento para garantir conformidade com requisitos de qualidade de dados.
Caso prático 3: monitoramento remoto em aplicações off‑grid
Em um projeto off‑grid para monitoramento de estação meteorológica distante, a antena magnética foi instalada em caixa metálica do mast para garantir plano de terra. O cabo 1,6 m facilitou passagem por conduto penetrando no gabinete selado.
Com receptor GNSS e modem satelital, a solução forneceu localização e hora precisa, além de reduzir necessidade de manutenção. Componentes com certificação IP67 suportaram exposições prolongadas.
Monitoramento remoto de SNR e saúde do sistema permitiu manutenção preditiva e menor custo operacional.
Comparação técnica com produtos similares da ICP DAS e erros comuns
Tabela comparativa: modelos alternativos da ICP DAS (ganho, cabo, conectores, preço/uso)
| Modelo ICP DAS | Ganho (dBi) | Cabo | Conector | Uso recomendado |
|---|---|---|---|---|
| Antena Magnética (1,6 m) | 2–5 | RG‑174 1,6 m | SMA macho | Rastreamento veicular / SCADA |
| Antena Painel GNSS (fixa) | 3–8 | Interno curto | SMA/TNC | Montagem permanente em torre |
| Antena RHCP de alto ganho | 6–12 | RG‑58 custom | N‑type | Aplicações de precisão/ survey |
Erros de seleção e instalação mais comuns e como evitá‑los
Erros comuns incluem escolher cabo excessivamente longo sem compensar perda, uso de conector inadequado sem adaptador de qualidade, e instalação em local com obstrução do céu. Evite esses problemas mantendo o cabo o mais curto possível e medindo VSWR após instalação.
Outro erro é não verificar alimentação para LNA, resultando em perda significativa de ganho. Documente requisitos elétricos e teste alimentação com multímetro antes de finalização.
Falhas em aterramento e roteamento de cabo próximo a fontes de RF podem gerar ruído; separe cabos de potência e use blindagem quando necessário.
Critérios para escolher o modelo ideal conforme aplicação
Defina requisitos: precisão de posicionamento, necessidade de LNA, exposição ambiental, e necessidade de fixação temporária ou permanente. Para veículos e uso temporário, antena magnética com cabo 1,6 m é ideal; para instalações permanentes, prefira painel ou kit de montagem com flange.
Considere também certificações e compatibilidade com receptor. Avalie TCO: custo inicial vs. custos de manutenção e substituição em campo.
Solicite amostras e realize testes práticos (SNR, VSWR) em campo antes de escala de compra.
Conclusão
Resumo executivo: principais benefícios e quando implementar Antena GPS fixação magnética com cabo 1,6m e plug SMA macho
A Antena GPS fixação magnética com cabo 1,6m e plug SMA macho oferece balanço entre desempenho, custo e praticidade para aplicações de rastreamento veicular, telemetria e integração em SCADA/IIoT. Benefícios-chave incluem instalação rápida, compatibilidade SMA, e melhor plano de terra quando usada sobre metal, resultando em ganho e estabilidade superiores.
É indicada quando há necessidade de mobilidade, instalação rápida e compatibilidade com receptores industriais; para aplicações críticas considerar versões com LNA e medidas de redundância. As especificações técnicas (VSWR, ganho, IP) devem ser verificadas contra requisitos do projeto antes da aquisição.
Para aprofundar a seleção e dimensionamento, recomendamos validar em campo com testes de SNR e VSWR e consultar documentação técnica e suporte da LRI/ICP. Para aplicações que exigem essa robustez, a série Antena GPS fixação magnética da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/antena-gps-fixacao-magnetica-com-cabo-1-6m-e-plug-sma-macho
Próximos passos imediatos: testes, pedido de amostra e contato técnico / solicite cotação
- Planeje um teste de campo com uma unidade amostra para validar SNR e cobertura GNSS no ambiente alvo.
- Meça VSWR e registre logs de aquisição de satélite (NMEA, PPS) durante testes dinâmicos e estáticos.
- Solicite suporte técnico da LRI/ICP para recomendações de adaptadores, filtros e opções de montagem personalizada.
Se tiver dúvidas técnicas específicas ou quiser compartilhar um cenário de projeto, comente abaixo — responderemos com recomendações práticas. Para solicitar amostras ou cotação, entre em contato via as páginas de produto e suporte.
Perspectiva futura e aplicações estratégicas (resumo estratégico)
Tendências relevantes: GNSS multi‑constelação, 5G, edge computing e IIoT
O futuro aponta para receptores multi‑constelação e multi‑banda capazes de aumentar disponibilidade e resistência a interferências. A convergência com 5G e edge computing permitirá processamento local de correções e validações de integridade GNSS, reduzindo latência em aplicações críticas.
Antenas de próxima geração tendem a integrar mitigação de spoofing/jamming e designs RHCP com maior ganho para aplicações de alta precisão. Integração com sensores IMU ajuda a manter solução quando sinal GNSS estiver degradado.
Projetos IIoT exigirão maior monitoramento da saúde da antena em tempo real (telemetria SNR, VSWR) e automação de manutenção preditiva.
Aplicações específicas emergentes e roadmap de adaptação para projetos críticos
Aplicações emergentes incluem veículos autônomos de baixa velocidade, sincronização de redes elétricas distribuídas e plataformas móveis de inspeção com exigência de timestamping rigoroso. Roadmap de adaptação inclui testes de robustez RF, certificações adicionais e design para facilidade de substituição em campo.
Planeje atualizações escalonadas: 1) validação de campo; 2) implantação piloto; 3) adoção em escala com logística de peças de reposição. Documente requisitos de SLA e métricas de qualidade GNSS para contratos com fornecedores.
Incentivo à interação: deixe suas perguntas técnicas nos comentários; descreva o seu caso de uso para que possamos aconselhar o modelo e configuração ideais.
