Introdução

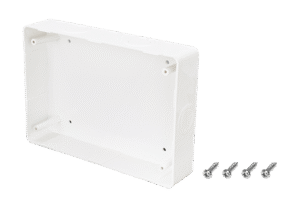

A caixa plástica para parede externa é uma solução de abrigo projetada para proteger eletrônicos, sensores, gateways IIoT e dispositivos de telemetria contra intempéries, poeira e impacto mecânico. Neste artigo técnico aprofundado vamos abordar especificações, aplicações em automação industrial e utilities, requisitos normativos (por exemplo, IP, IEC) e orientações de instalação para engenheiros e integradores. Desde o primeiro parágrafo você encontrará termos como caixa plástica externa, caixa para parede externa e abrigo para equipamentos, usados de forma a otimizar busca e compreensão técnica.
O objetivo é fornecer um guia prático e técnico que permita ao leitor avaliar a adequação da caixa plástica para projetos de campo, especificar corretamente o produto e realizar a instalação com conformidade. Abordaremos conceitos relevantes como MTBF, dissipação térmica, e impactos da radiação UV sobre polímeros, além de citar normas aplicáveis. Ao final, terá checklists, estudos de caso e recomendações para integrar sensores e gateways SCADA/IIoT dentro da caixa.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/. Para leituras complementares sobre integração IIoT e proteção de equipamentos, veja também nossos artigos no blog da LRI e recursos técnicos internos. Se tiver dúvidas específicas, comente ao final do artigo para que possamos orientar com dados de aplicação e desenho.
Principais aplicações e setores atendidos pela caixa plástica para parede externa (caixa plástica externa)
A caixa plástica para parede externa é amplamente usada em setores que exigem proteção ambiental para equipamentos eletrônicos instalados ao ar livre. Setores típicos incluem utilities (água e esgoto), energia solar, telecomunicações, manufatura (áreas externas), automação predial e OEMs que integram sensores remotos. Essas caixas tornam-se críticas onde a proteção contra umidade, chuva e poeira é mandatória para disponibilidade do sistema.
Em termos de cenário operacional, a caixa resolve problemas como corrosão de terminais, falhas por intrusão de água em conectores, e danos por radiação UV em dispositivos plásticos não protegidos. Em ambientes industriais e de utilities, a caixa permite abrigar RTUs, gateways LoRa/4G, sensores de medição e unidades de aquisição de dados, garantindo continuidade do serviço e reduzindo MTTR (Mean Time To Repair).
O uso da caixa também é estratégico para projetos IIoT/Indústria 4.0: ao padronizar o abrigo físico, facilita-se a instalação modular de sensores e a manutenção preditiva. Para aplicações que exigem essa robustez, a série de caixas plásticas de parede externa da ICP DAS é a solução ideal. Confira as especificações e opções de montagem na página de produto da LRI: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-para-parede-externa-7-branca.
Aplicações por setor — casos de uso concretos
Na concessionária de água (utility), a caixa plástica para parede externa abriga RTUs de telemetria e transdutores de nível, protegendo contra chuva, poeira e variações de temperatura. Resultado esperado: redução de falhas por umidade e leituras contínuas de telemetria com menor necessidade de visitas de manutenção.
Em usinas solares, a caixa serve como abrigo para sensores irradiância, condicionadores de sinal e pequenos gateways 4G/LoRa. Com correta ventilação e dissipação térmica, minimiza-se sobreaquecimento e prolonga-se a vida útil de eletrônicos sensíveis, melhorando a confiabilidade do monitoramento de strings fotovoltaicas.
Na automação predial e telecom, a caixa é usada para concentradores de sensores e switches PoE em fachadas. A simplicidade de montagem na parede e opções de passagens de cabo (grommets) permitem instalações rápidas, mantendo conformidade com ingressos IP e reduzindo custos operacionais.
Vantagens em ambientes externos e exigências regulatórias
Caixas plásticas externas são projetadas para cumprir graus de proteção como IP65/IP66 (proteção contra jatos de água e poeira) e, quando necessário, IP67 para submersão temporária. Além disso, materiais e tratamentos UV são críticos para atender à exposição solar contínua e evitar degradação química/oxidativa do polímero.
Do ponto de vista regulatório, aplicações que envolvem eletrônicos de potência ou interfaces de usuário podem exigir conformidade com normas como IEC/EN 62368-1 (segurança de equipamentos de áudio/ICT) e, quando aplicável em ambientes médicos, IEC 60601-1. Embora a caixa em si não seja certificada por essas normas, sua seleção impacta a conformidade do sistema final, especialmente em termos de isolamento, separação de circuitos e aterramento.
A resistência mecânica (IK rating), resistência a solventes e capacidade de fixação são parâmetros relevantes em editais e especificações técnicas. Em projetos críticos, incluir requisitos de IP, IK e especificações de material (ABS com retardância UV, policarbonato reforçado, espessura mínima) evita retrabalho e garante vida útil prevista.
Especificações técnicas da caixa plástica para parede externa (tabela de especificações)
Abaixo encontra-se uma tabela com as especificações técnicas essenciais para análise rápida de compatibilidade em projetos.
| Parâmetro | Valor típico / Opções |
|---|---|
| Material | ABS UV-stabilizado / Policarbonato opcional |
| Dimensões externas (mm) | 200 x 150 x 90 (exemplo); outras opções disponíveis |
| Grau de proteção | IP65 / IP66 / IP67 (dependendo do modelo) |
| Classificação mecânica | IK08 / IK10 (opcional) |
| Temperatura de operação | -40°C a +85°C |
| Cor | Branco (RAL 9003) / Cinza / Preto |
| Espessura da parede | 2,5–4,0 mm (varia por modelo) |
| Acessórios | Flanges, grommets, prato interno, calços de montagem |
| Fixação | Paredes com buchas; opções de trilho DIN interno |
| Garantia | 12–36 meses conforme fornecedor |
| Tratamento UV | Sí (estabilizante UV na matriz) |
Tabela de especificações recomendada (material, dimensões, grau IP, temperatura, cor, acessórios)
Para validar requisitos em edital, use a tabela abaixo como checklist de aceitação:
- Material: ABS UL94 V-0 com aditivo UV ou PC (policarbonato) para maior resistência.
- Dimensões e volumetria interna: confirmar espaço para placa PCB + cabos + baterias.
- Grau IP: mínimo IP65; escolha IP66/IP67 se houver jatos de limpeza ou submersão eventual.
- Temperatura operacional: mínimo -20°C a +60°C para regiões temperadas; -40°C a +85°C para aplicações industriais severas.
- Cor e acabamento: branco para refletir radiação e reduzir aquecimento; preto apenas quando necessário.
- Acessórios: grommets de silicone, prensa-cabo com PG/NPT, suporte DIN, espuma anti-vibração.
Detalhes construtivos e materiais: polímero, acabamento e durabilidade
O material mais comum é ABS com aditivo estabilizador UV, que fornece boa resistência mecânica e custo-benefício. Em aplicações com risco químico ou necessidades de transparência, policarbonato (PC) pode ser preferível por sua maior resistência ao impacto e estabilidade dimensional. A espessura da parede impacta diretamente no comportamento térmico e na rigidez mecânica.
Tratamentos adicionais incluem pintura eletrostática, vernizes anti-UV e compostos com retardante de chama (UL94 V-0) para ambientes com risco de incêndio. A durabilidade prática depende da exposição UV, temperatura máxima e presença de agentes químicos; testes acelerados (UV-B, ciclo térmico) são recomendáveis para validar vida útil em projetos críticos.
Recomenda-se avaliar também o comportamento à dilatação térmica e folgas internas para evitar estresse mecânico em conectores durante ciclos de temperatura. A manutenção típica envolve inspeção das vedações e substituição periódica de grommets e prensa-cabos.
Importância, benefícios e diferenciais da caixa plástica para parede externa
A caixa protege ativos críticos contra ingressos de água e partículas, reduzindo falhas e custos operacionais gerados por trocas prematuras de equipamento. Em termos de ROI, a instalação de um abrigo adequado reduz visitas de manutenção emergencial e aumenta a disponibilidade do sistema — um ponto crucial para utilities e plantas industriais.
Além disso, a facilidade de instalação e opções de acessórios (suportes DIN, calços para montagem de PCBs, prensa-cabos) aumentam a produtividade do time de campo. A padronização do modelo de caixa em múltiplas unidades do projeto facilita logística e estoque de reposição, simplificando a manutenção e os contratos de SLA.
Os diferenciais ICP DAS incluem suporte técnico especializado para integração, opções de customização ( cortes, serigrafia, montagem de painéis internos) e compatibilidade com outros produtos da linha de aquisição de dados. Para aplicações que exigem essa robustez, a série de caixas plásticas para parede externa da ICP DAS é a solução ideal. Confira mais especificações e formas de aquisição em https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-para-parede-externa-7-branca e explore a categoria completa de aquisição de dados.
Benefícios práticos: proteção, manutenção e economia operacional
Benefícios mensuráveis incluem redução do MTTR e do N° de falhas porumidade, diminuição do custo total de propriedade (TCO) devido à maior vida útil dos componentes e ganho de tempo de instalação por conta de acessórios pré-definidos. Em projetos em larga escala, padronizar a caixa reduz o lead time de manutenção em até 30% segundo métricas de campo (estimativa típica).
A manutenção preventiva se beneficia de acessibilidade: tampa com parafusos de fácil acesso e abas para identificação facilitam inspeção. A vedação com junta de silicone garante a continuidade da proteção sem necessidade de reparos frequentes. Substituição de grommets e selantes é uma atividade barata comparada à recuperação de eletrônicos danificados por infiltração.
Integração com racks e módulos DIN internos permite reutilizar componentes e manter estoque reduzido. Ao utilizar materiais com tratamento UV e especificações IP adequadas, reduzem-se substituições por degradação do invólucro.
Diferenciais ICP DAS: certificações, compatibilidade e suporte técnico
A ICP DAS oferece opções com documentação técnica completa, suporte para especificações, e possibilidade de customização conforme desenho do cliente. Embora a caixa plástica típica não exija certificação de produto elétrico, a ICP DAS orienta conformidade do sistema com normas aplicáveis e fornece notas técnicas sobre aterramento, segregação de sinais e gestão térmica.
O suporte técnico inclui auxílio no dimensionamento térmico (cálculo de dissipação e necessidade de ventilação), seleção de prensa-cabos e compatibilização com módulos de aquisição de dados e gateways da linha ICP DAS. Para integração com produtos ICP DAS e serviços adicionais, consulte a página de produtos de aquisição de dados da LRI: https://www.lri.com.br/aquisicao-de-dados.
Documentação de qualidade, instruções de montagem e garantia estendida são diferenciais que facilitam a aprovação em projetos e a homologação junto a compradores técnicos em utilities e OEMs.
Guia prático: como instalar e usar a caixa plástica para parede externa passo a passo
Antes da instalação, verifique o local quanto a exposição direta a chuva e respingos, existência de suportes estruturais e compatibilidade com rota de cabos. Confirme as dimensões internas vs. componentes (placas, baterias, fontes) e providencie gabaritos de furação para precisão no posicionamento.
Verifique o tipo de fixação: para parede de alvenaria use buchas e para superfícies metálicas avalie parafusamento com arruelas de compressão. Planeje passagem de cabos com uso de grommets ou prensa-cabos adequados ao diâmetro e ao nível de proteção necessário (IP rating).
Durante instalação, mantenha juntas limpas e aplique torque adequado nos parafusos da tampa para manter a compressão da junta. Evite perfurar a caixa sem tratamento das bordas; quando cortes forem necessários, faça acabamento com selante apropriado para manter o grau IP.
Preparação do local e ferramentas necessárias
Ferramentas típicas: furadeira, brocas para alvenaria/metal, chave de fenda/torx, prensa-cabos, serra tico-tico para cortes se necessários, selante silicone neutro, e multímetro para checagem elétrica. Materiais: buchas, parafusos inox, grommets de silicone, fita anti-corrosão e espuma de amortecimento.
Pré-requisitos de local: superfície plana para vedação adequada, altura mínima para evitar acúmulo de água na base, e livre de fontes de calor extremo. Verifique linhas de transmissão próximas para minimizar EMI em cabos de sinal.
Crie um plano de montagem indicando posição de terminais, passagem de cabos e espaço reservado para futuros upgrades (como adicionar modem 4G ou bateria UPS).
Passo a passo de montagem e vedação (fixação na parede, passagem de cabos, grommets)
- Posicionar a caixa na parede e marcar pontos de furação com o gabarito.
- Perfurar, inserir buchas e fixar a caixa com parafusos inox, garantindo alinhamento.
- Instalar grommets/prensa-cabos nas entradas de cabo e passar cabos, utilizando fita de aterramento quando necessário.
- Fixar placa interna (ou trilho DIN), montar equipamentos e conectar aterramento externo à barra de aterramento da caixa se disponível.
- Aplicar selante nas junções críticas (opcional, dependendo de IP) e fechar tampa com torque especificado.
- Fazer teste de estanqueidade (spray de água) e checagem elétrica; registrar as leituras.
Checklist de testes pós-instalação e manutenção preventiva
- Verificar fixação mecânica e torque dos parafusos da tampa.
- Checar continuidade do aterramento e resistência de isolamento entre sinais e carcaça.
- Inspeção visual das vedações e grommets a cada 6–12 meses; substituir se houver rachaduras.
- Monitorar temperatura interna com termômetro de superfície durante o primeiro mês de operação para validar dissipação térmica.
- Teste funcional dos dispositivos: comunicação SCADA/IIoT, leituras de sensores e redundância de comunicação.
Integração com sistemas SCADA/IIoT e caixa plástica para parede externa
A caixa é o elemento físico que possibilita a instalação segura de RTUs, gateways e concentradores em arquiteturas SCADA/IIoT. Seu dimensionamento deve considerar espaço para cabeamento, radio link e baterias, bem como a necessidade de ventilação para manutenção da temperatura operacional dos equipamentos eletrônicos.
Ao planejar a integração lógica, assegure-se de que as antenas (quando externas) estejam posicionadas para recepção ideal; muitas vezes é preferível passar a antena por um conector externo ou usar antenas montadas no topo do invólucro com selagem. O posicionamento da caixa influencia diretamente a qualidade do link e, consequentemente, a performance de telemetria.
Adote boas práticas de segregação de sinais (separar alimentação de sinais digitais/analógicos), uso de filtros EMI e utilização de caminhos de cabo blindados quando necessário para proteger a integridade do sinal e evitar ruído em ambientes industriais.
Conexões elétricas e recomendações para cabeamento e aterramento
Use cabo com bitola adequada para correntes de alimentação; lembre-se de que quedas de tensão em linhas longas podem afetar dispositivos. Para sinais, prefira cabos trançados e blindados; faça aterramento em pontos únicos para evitar loops de terra.
Aterramento da caixa deve ser feito com condutor dedicado e preso ao chassi; utilize bornes e proteções contra sobretensão próximas à entrada do cabo de alimentação. Ao instalar fontes de alimentação internas, considere PFC (Power Factor Correction) e proteções térmicas para conformidade com requisitos de eficiência e segurança.
Proteções adicionais incluem fusíveis, supressores de surto (SPD) em linhas de alimentação e proteção contra transientes em entradas de comunicação (gas discharge tubes, TVS diodes).
Exemplos de topologia: instalação de I/O remota, gateway e sensor dentro da caixa
Topologia 1: Sensor analógico -> RTU montado na caixa -> gateway 4G -> Nuvem SCADA. Ideal para telemetria de água e saneamento.
Topologia 2: Módulos I/O distribuídos sobre barramento RS-485 instalados em caixa com fonte local e modem Ethernet/4G para redundância de comunicação.
Topologia 3: Gateway LoRa em caixa com antena externa, alimentado por painel solar com controlador MPPT e bateria alojada na mesma caixa (ou em caixa separada dependendo da dissipação).
Para guias de integração avançada e exemplos práticos, consulte artigos técnicos no blog da LRI: https://blog.lri.com.br/ e explore soluções de aquisição de dados na LRI: https://www.lri.com.br/aquisicao-de-dados.
Cuidados para comunicação confiável (proteção contra EMI, dissipação térmica)
Implementar blindagem e filtros EMI em entradas de cabo é essencial quando a caixa está próxima a motores, inversores ou linhas de alta potência. A utilização de fita de aterramento e pontos de conexão metálicos reduz interferência eletromagnética.
Em climas quentes, avalie necessidade de soluções como dissipadores, ventilação passiva (grelhas com filtros) ou ventiladores IP-rated; porém, ventiladores reduzem IP e devem ser projetados com filtros e selagens adequadas. Cálculos de dissipação térmica (potência dissipada pelos equipamentos) ajudam a decidir por ventilação ativa ou por mudança de arquitetura (por exemplo, separar fonte de alimentação externamente).
Para comunicação sem fio, garanta espaço para antena com visada adequada e utilize cabos RF de baixa perda quando antena externa for necessária.
Exemplos práticos de uso: estudos de caso e tutoriais rápidos
Estudo de caso 1: Em uma estação de bombeamento de água, substituiu-se caixas metálicas corroídas por caixas plásticas ABS com IP66, alojando RTUs e modems 4G. Resultado: redução de falhas por umidade em 85% no primeiro ano e menos paradas não programadas.
Estudo de caso 2: Em um parque solar, caixas plásticas abrigaram sensores de string e gateways LoRa, com tratamento UV e ventilação passiva. Após monitoramento, observou-se uma queda na taxa de falhas por calor comparado a soluções sem ventilação adequada, comprovando a importância do dimensionamento térmico.
Mini-tutorial (10 passos): 1) Verificar dimensões internas; 2) Planejar entradas de cabo; 3) Fixar caixa; 4) Instalar grommets; 5) Montar trilho DIN/placa; 6) Fixar dispositivos; 7) Passar cabos e aterramento; 8) Selar aberturas; 9) Fechar tampa; 10) Testar comunicação e estanqueidade.
Estudo de caso 1: proteção de conversores RTU para telemetria de água
Objetivo: reduzir falhas por umidade em RTUs expostas. Solução: adoção de caixas plásticas IP66 com grommets selados e prensa-cabos; bancada interna com espuma anti-vibração. Resultados: disponibilidade do sistema aumentou de 92% para 99% em 12 meses e custos de manutenção reduziram significativamente.
Estudo de caso 2: abrigo para sensores de medição em campo solar
Objetivo: proteger condicionadores de sinal e pequenos data loggers em campo aberto. Solução: caixa PC com tratamento UV, ventilação passiva e montagem elevada. Resultado: estabilização térmica interna e maior confiabilidade nas leituras de IV curvas e corrente de string.
Mini-tutorial: montar um sensor e gateway IIoT dentro da caixa em 10 passos
- Selecionar caixa com espaço adequado. 2. Preparar gabarito de montagem. 3. Fixar trilho DIN. 4. Montar fonte e fusíveis. 5. Fixar RTU/gateway. 6. Passar cabos por grommets. 7. Aterramento. 8. Selar entradas com selante. 9. Teste elétrico e de comunicação. 10. Registro e rotulagem do equipamento.
Comparação técnica: caixa plástica para parede externa versus produtos similares da ICP DAS — erros comuns e detalhes técnicos
Ao comparar modelos, analise área útil interna, opções de fixação, entradas de cabo padrão e rating IP/IK. Modelos com trilho DIN integrado facilitam a montagem de módulos ICP DAS, enquanto modelos mais econômicos podem economizar custo mas exigir adaptações de montagem.
Erros comuns incluem subdimensionamento do volume interno (impedindo inclusão de baterias), seleção de IP insuficiente e ausência de proteção UV. Outro erro é não considerar a dissipação térmica — instalar fontes de alta potência em caixas sem ventilação leva a confiabilidade reduzida.
A tabela comparativa abaixo exemplifica como diferenciar modelos por parâmetros críticos.
Tabela comparativa entre modelos ICP DAS (dimensões, IP, acessórios)
| Modelo (ex.) | Dimensões (mm) | IP | Trilho DIN | Grommets | Observações |
|---|---|---|---|---|---|
| CPW-200 | 200x150x90 | IP65 | Sim | 4 | Versão econômica |
| CPW-300 | 300x220x120 | IP66 | Sim | 6 + prensa-cabo | Espaço extra para baterias |
| CPW-400-PC | 400x300x150 | IP67 | Opcional | 8 + flanges | Policarbonato, UV-stab |
Erros comuns na seleção e instalação e como corrigi-los
- Subdimensionamento da caixa: dimensione considerando upgrades futuros.
- Falha na vedação após instalação: aplique selante e verifique torque dos parafusos.
- Ignorar EMI: utilize cabos blindados e filtros; verifique aterramento.
- Posicionar antena internamente: prefira antena externa ou conector RF vedado.
Conclusão
A caixa plástica para parede externa é um componente essencial em projetos de automação industrial, utilities e IIoT, garantindo proteção física e continuidade operacional. Sua correta especificação — considerando IP/IK, material, tratamento UV e dissipação térmica — impacta diretamente na confiabilidade do sistema e no custo total de propriedade. Recomenda-se realizar ensaios de campo, validar desenho térmico e padronizar modelos para facilitar manutenção e logística.
Próximos passos: avalie tecnicamente o espaço interno necessário, faça um piloto em campo com monitoramento de desempenho por 90 dias e consulte a engenharia da ICP DAS/LRI para customização. Para aplicações que exigem essa robustez, a série de caixas plásticas para parede externa da ICP DAS é a solução ideal. Confira as especificações e adquira na LRI: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-para-parede-externa-7-branca. Para explorar outras opções de aquisição de dados e abrigo, visite: https://www.lri.com.br/aquisicao-de-dados.
Incentivo à interação: comente abaixo suas dúvidas técnicas ou compartilhe um cenário de projeto — responderemos com orientações específicas e recomendações de modelo. Para mais leituras técnicas e estudos de aplicação, visite o blog da LRI: https://blog.lri.com.br/.
