sistema de sinal de socorro sem fio — O ICP DAS implementou um sistema para transmitir sinais de socorro de botões de emergência iSOS-100 para o concentrador iWSN-200U na banda de rádio sem fio de 433 MHz, consolidá-los via RS-485 (Modbus RTU) no MDC-711 e encaminhar para o controlador IIoT WISE-5231 por Ethernet (Modbus TCP), permitindo notificações imediatas à equipe de gestão.
Sistema de sinal de socorro sem fio da ICP DAS
Introdução
Este estudo de caso descreve a implementação em uma área de recreação florestal com grande extensão e biodiversidade, onde a cobertura e o tempo de resposta da equipe de campo são críticos. Para mitigar atrasos na notificação de emergências em sanitários públicos, o cliente instalou botões de emergência interiores iSOS-100 conectados sem fio a um sistema central de monitoramento.

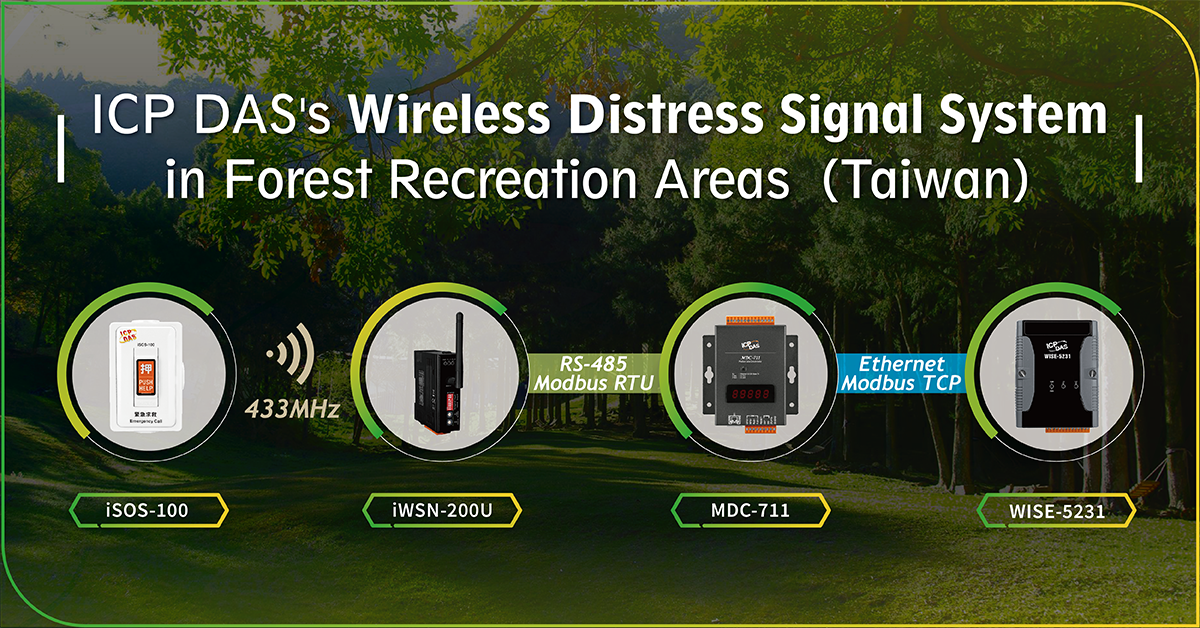

Estrutura do sistema
O sistema é dividido em duas partes principais: sanitários públicos e sala de gestão. Cada sanitário público conta com:
- 1 × iSOS-100 (botão de emergência sem fio interior)
- 1 × iWSN-200U (concentrador de dados sem fio) em banda de 433 MHz
- 1 × MDC-711 (concentrador de dados Modbus) para consolidação via RS-485
Fluxo de comunicação:
- O visitante pressiona o iSOS-100 no interior da cabine sanitária.
- O iSOS-100 transmite o sinal de socorro em 433 MHz, com alcance operacional de até 50 metros ao concentrador iWSN-200U.
- O iWSN-200U recebe o sinal e transmite os dados via RS-485 (Modbus RTU) ao MDC-711.
- O MDC-711 consolida os dados Modbus RTU de múltiplos dispositivos e encaminha para o WISE-5231 por Ethernet usando Modbus TCP.
- O WISE-5231 processa a lógica configurada e utiliza a função de envio imediato de notificações (SMS/Email/APP/LINE) para alertar a equipe de gestão.
Componentes e capacidades técnicas
iSOS-100: transmite em 433 MHz com alcance prático de 50 m para chamados de emergência.
iWSN-200U: suporta 433 MHz, Ethernet, RS-232/RS-485; pode receber e armazenar temporariamente até 31 conjuntos de módulos de sinal sem fio iWSN. Suporta identificação de estação escrava (slave ID) do protocolo Modbus RTU/TCP para cada módulo remetente.
MDC series (MDC-711): suporta Ethernet, RS-232 e RS-485; permite configurar até 250 comandos Modbus RTU e suporta até 8 conexões de host Modbus TCP. Disponibiliza 9600 registros por tipo de dado (AI/AO/DI/DO) e pode mapear leituras de múltiplos escravos em um formato de endereçamento contínuo para otimizar a leitura pelo host.
WISE series (WISE-5231): controlador IIoT de borda com suporte para até 32 escravos Modbus RTU e 16 escravos Modbus TCP; dispõe de controle lógico independente, monitoramento remoto via interface web, e funções de notificação instantânea (SMS/Email/APP). Incorpora instruções IF-THEN-ELSE para envio de alarmes em tempo real quando regras lógicas são atendidas.
Escalabilidade do caso
No projeto, o cliente precisava que um único WISE-5231 gerenciasse 69 botões iSOS-100. Como o WISE-5231 conecta diretamente até 32 dispositivos Modbus RTU, optou-se por usar um MDC-711 para integrar os dados Modbus de 69 dispositivos escravos em um único mapa de dados e enviá-los simultaneamente ao WISE-5231, superando a limitação de endereçamento direto do controlador.
Benefícios do sistema de sinal de socorro sem fio
- iSOS-100: atende aos requisitos de baixo consumo, comunicação sem fio e monitoramento de emergência, reduzindo custos de instalação e manutenção.
- iWSN series: módulos para monitoramento de corrente, temperatura, umidade, gás, vibração e transmissão sem fio com ultra-baixo consumo; opções de alimentação por transformador de corrente (carregamento indutivo), DC externo ou bateria descartável.
- MDC series: configuração via arquivo CSV para editar comandos Modbus RTU em massa, simplificando a administração de múltiplos escravos.
- WISE series: suporte a protocolos Modbus RTU/TCP, SNMP, MQTT, CGI, FTP e integração com sistemas IoT/MIS/MES, centros de controle autônomos, fábricas inteligentes e edifícios de eficiência energética.
- Conectividade com plataformas em nuvem IIoT ou SCADA central para fornecer monitoramento e controle completos, incluindo recebimento de comandos da nuvem/SCADA para controlar módulos escravos.
WISE series e IoTstar para visualização de dados
O IoTstar é o software de gestão em nuvem da ICP DAS. Ele monitora e controla remotamente controladores IIoT (WISE/PMC/PMD), módulos I/O e equipamentos conectados. Pode ser instalado em nuvem privada (Windows) ou em provedores públicos como Microsoft Azure, IBM Bluemix, Google Cloud ou AWS.
Com WISE + IoTstar, os dados do campo podem ser armazenados no banco de dados da sala de controle e exibidos no painel do IoTstar para visualização em tempo real, além de gerar relatórios estatísticos e consultas dos valores de canais I/O ou medidores de energia.
Conclusão
O ICP DAS utilizou a comunicação de baixa frequência em 433 MHz para eliminar fiação complexa em campo, permitindo o monitoramento centralizado via WISE-5231. Com as funções de notificação integradas no controlador, mensagens de alarme podem ser enviadas imediatamente para a equipe de gestão, melhorando a segurança dos visitantes em áreas de recreação florestal.
O projeto apoia iniciativas de ecoturismo educativo, oferecendo uma solução de socorro ambientalmente compatível. A ICP DAS continua a desenvolver produtos para comunicações sem fio, cabeadas e monitoramento remoto para suprir demandas específicas de diversos setores.
Produtos relacionados
Referência: artigo original ICP DAS. Para detalhes dos produtos e especificações, consulte as páginas de produto do fabricante (links no texto).
