Conversor RS-232/422/485 Para Fibra Óptica Monomodo SC 25km

Leandro Roisenberg

Introdução — Visão geral do Conversor RS-232/422/485 para fibra óptica monomodo (SC, TX1550nm/RX1310nm, 25 km)

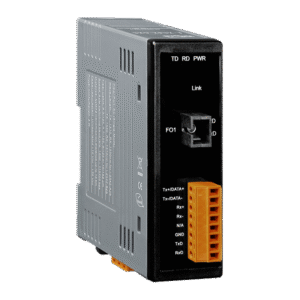

O conversor RS-232/422/485 para fibra óptica monomodo é um equipamento de mídia dedicado a transportar sinais seriais industriais por enlaces ópticos de longa distância. Ele converte sinais elétricos das interfaces RS‑232, RS‑422 e RS‑485 em sinais ópticos (TX1550nm / RX1310nm) usando conector SC em fibra monomodo, suportando enlaces típicos até 25 km. Esse tipo de conversor é usado quando se exige imunidade a EMI, isolamento galvânico e alcance superior ao cobre.

Na prática, o conversor resolve limitações físicas dos cabos seriais (atenuação, diafonia, loops de terra) e facilita integrações com arquiteturas IIoT e redes de automação distribuídas. Para aplicações em subestações, plantas de saneamento e linhas de produção, ele atua como backbone serial de I/O remoto, mantendo integridade de protocolos como Modbus RTU e DNP3. A solução também contribui para conformidade com normas e boas práticas de instalação (por exemplo, recomendações de aterramento e isolamento conforme IEC).

Tecnicamente, o produto oferece características-chave: interface serial multimodo de operação (configurável conforme tipo de link), taxa de transmissão compatível com os requisitos industriais, indicadores LED para diagnóstico, e projeto robusto para operação em faixas de temperatura amplas. A escolha entre RS‑232/422/485 é feita conforme necessidade de distância, topologia (ponto a ponto ou multiponto) e requisitos de ruído e aterramento.

Entenda o conceito fundamental: O que é o conversor RS-232/422/485 para fibra óptica

Um conversor RS‑232/422/485 → fibra monomodo é um transceptor que recebe sinais elétricos diferenciais ou single‑ended e os transforma em pulsos ópticos modulados em comprimento de onda fixo (TX1550nm, RX1310nm). Internamente contém condicionamento de linha, buffers e, frequentemente, isolamento galvânico óptico que elimina caminhos de terra. Em modo RS‑485, por exemplo, o conversor preserva os tempos de bit e a integridade do protocolo até a camada física.

Os modos de operação incluem suporte a half‑duplex e full‑duplex conforme a interface serial, além de auto‑detecção de taxa em alguns modelos. O conector óptico SC oferece facilidade de acoplamento e robustez mecânica para ambientes industriais. A escolha do par de comprimentos de onda (TX1550nm / RX1310nm) permite otimizar alcance (até 25 km) em fibra monomodo com supervisão mínima da perda ótica, sendo comum em links ponto‑a‑ponto.

As características‑chave resumem: isolamento galvânico, alcance de até 25 km em fibra monomodo, suporte a RS‑232/422/485, conector SC, e LEDs de status para diagnóstico. Essas qualidades tornam o conversor uma peça central em arquiteturas onde ruído, aterramento e distância excedem capacidades elétricas do cabo, mantendo compatibilidade com normas de comunicações industriais.

Resumo rápido de especificações e benefícios imediatos (conversor RS-232/422/485 para fibra óptica)

  • Interfaces: RS‑232 / RS‑422 / RS‑485
  • Fibra: Monomodo, conector SC
  • Comprimentos de onda: TX 1550 nm / RX 1310 nm
  • Alcance: até 25 km
  • Indicadores: LEDs de link, RX/TX, POWER
  • Benefícios imediatos: imunidade à EMI, isolamento galvânico, redução do TCO por maior confiabilidade

Essas especificações traduzem‑se em vantagens práticas: eliminação de interferências em ambientes com ruído eletromagnético (transformadores, motores), prevenção de loops de terra em subestações e infraestrutura ferroviária, e extensão de distâncias sem repetidores elétricos. Em projetos IIoT, a estabilidade do enlace reduz retrabalho e custos de manutenção.

Para leitura rápida, pense no conversor como um “túnel óptico” seguro para sinais seriais: ele preserva os tempos e bits enquanto remove riscos elétricos. Em termos de confiabilidade, métricas como MTBF e certificações industriais influenciam a escolha — modelos ICP DAS costumam especificar MTBF elevado e conformidade com padrões relevantes.

Principais aplicações e setores atendidos pelo Conversor RS-232/422/485 para fibra óptica

O conversor atende a setores que demandam comunicações seriais confiáveis em longas distâncias e ambientes adversos. Setores típicos incluem energia, saneamento, petróleo & gás, transporte e automação industrial, onde sinais de sensores, RTUs e PLCs precisam trafegar sem degradação. A robustez e o isolamento são decisivos em instalações críticas.

Em utilities, por exemplo, o equipamento é usado para telemetria, proteção e controle entre painéis em subestações e centros de controle. No transporte, conecta ATUs e subsistemas em túneis ou ao longo de trilhos onde EMI e aterramentos variáveis são comuns. Em plantas industriais, o conversor funciona como backbone para I/O remota e como interface segura entre antigas RTUs seriais e gateways modernos.

A integração com arquiteturas IIoT e Indústria 4.0 também é um ponto forte: ao garantir integridade física do enlace, o conversor facilita coleta de dados confiável para análise preditiva e sistemas SCADA distribuídos. Em suma, onde o cabo de cobre falha pelo ruído, distância ou segurança, a fibra com este conversor resolve.

Setores prioritários: Energia, saneamento, petróleo & gás, transporte, automação industrial

Na energia, o conversor é crucial para links de proteção (com requisitos de latência e integridade) entre IEDs e RTUs em subestações. Sua imunidade EMI e isolamento galvânico atendem requisitos funcionais e de segurança elétrica. Em saneamento, ligações entre estações de bombeamento e centros de controle se beneficiam do alcance e resistência a ambientes corrosivos.

No petróleo & gás, onde explosões e interferências são riscos, a fibra substitui cabos metálicos em corredores e plataformas, reduzindo riscos de ignição por correntes de fuga; modelos certificados para áreas instrumentadas podem ser necessários. Em transporte, os enlaces entre sinalização e centrais de controle em longas distâncias exigem latência previsível e alta disponibilidade — aqui a fibra é superior.

Para automação industrial e OEMs, o conversor permite modernizar instalações legadas sem substituir PLCs/RTUs seriais, estendendo sua vida útil e integrando‑os a gateways IIoT. A compatibilidade com protocolos como Modbus RTU simplifica migrações e upgrades.

Aplicações típicas: links seriais de longa distância, proteção contra EMI, backbone de I/O remoto (conversor RS-232/422/485 para fibra óptica)

Aplicações práticas incluem: extender Modbus RTU entre salas de controle, criar backbone para sensores distribuídos em fábricas e conectar PLCs a gateways remotos em um parque eólico. O conversor também é usado para isolar sistemas SCADA de loops de terra que causam leituras erráticas.

Outro uso comum é na proteção de relés em subestações onde sinais seriais de diagnósticos e alarmes precisam viajar distâncias maiores que as permitidas por RS‑485 em cobre. Além disso, em ambientes com arco elétrico e motores de grande porte, a imunidade a EMI assegura menor taxa de erro de comunicação.

Por fim, ele serve como solução de migração: ao invés de redesenhar toda a infraestrutura para Ethernet, o conversor permite manter protocolos seriais críticos sobre fibra, reduzindo risco e custos durante a transição para arquiteturas IIoT.

Especificações técnicas do Conversor RS-232/422/485 para fibra óptica

Abaixo encontra‑se uma tabela com as principais especificações técnicas do conversor para referência rápida e comparação. A tabela facilita a verificação de parâmetros elétricos, ópticos e mecânicos importantes para aprovação técnica de projeto. Consulte sempre a ficha técnica ICP DAS para dados completos e MTBF.

Item Especificação
Interfaces seriais RS‑232, RS‑422, RS‑485 (seleção/configuração)
Velocidade de transmissão Até 115.200 bps (modelos suportam até 921.6 kbps em RS‑422/485)
Tipo de fibra Monomodo (SMF)
Conector óptico SC
Comprimentos de onda TX 1550 nm / RX 1310 nm
Alcance Até 25 km (dependente de atenuação e margem)
Alimentação 9–30 VDC (variação por modelo)
Consumo Tipicamente < 3 W
LEDs Power, Link, TX, RX, Activity
Isolamento Galvânico entre serial e fibra; níveis típicos 1.5 kV DC
Temperatura operacional −40 °C a +75 °C
Dimensões Montagem DIN rail / compacta (varia por modelo)
Certificações CE, RoHS; possibilidades de conformidade adicional (p.ex. IEC 61850 em sistemas)
MTBF Especificado na ficha técnica (ex.: >100.000 horas)

Diagrama de pinos, interfaces elétricas e conexões físicas

O conversor normalmente apresenta terminais de parafuso para RS‑422/485 e conector DB9 ou bornes para RS‑232. É essencial observar polaridade em RS‑232 e emparelhamento diferencial em RS‑422/485. O terminal de terra/PE deve ser conectado conforme o projeto de aterramento para prevenir loops.

Em RS‑485 half‑duplex, os pinos A/B (ou D+/D−) recebem resistência de terminação em cada extremidade do link. Para RS‑422 full‑duplex, utiliza‑se par diferencial para TX e RX. Recomendam‑se cabos blindados e aterramento só em um ponto quando houver mistura de fibra e cobre para evitar correntes de fuga.

Quanto à fibra, o conector SC é de simples acoplamento; garanta limpeza (método with swabs/leia a norma IEC 61300‑3‑35) e verifique perda óptica com um power meter. Especificações de empalme e conectorização devem considerar a perda por fusão e margem de segurança para manter link dentro do orçamento ótico.

Importância, benefícios e diferenciais do produto Conversor RS-232/422/485 para fibra óptica

Escolher um conversor de qualidade minimiza indisponibilidades e reduz o custo total de propriedade (TCO). O principal ganho é a confiabilidade: fibra não conduz correntes de loop de terra e é imune a interferências eletromagnéticas, resultando em menor necessidade de manutenção e menor risco de falhas catastróficas em ambientes críticos.

Benefícios técnicos adicionais incluem melhoria na integridade do sinal (menor BER), capacidade de estender redes seriais a distâncias metropolitanas e compatibilidade com arquiteturas redundantes. Em projetos com requisitos de segurança funcional, a separação galvânica ajuda a manter a integridade do sistema e facilita a certificação conforme normas aplicáveis.

Os diferenciais ICP DAS incluem qualidade de fabricação, documentação técnica detalhada, suporte técnico especializado e opções de certificação. Essas características se traduzem em menor risco na fase de especificação e implantação, impactando positivamente o MTTR e o custo operacional.

Benefícios técnicos: isolamento galvânico, imunidade a ruído, alcance estendido

O isolamento galvânico interrompe vias de corrente entre equipamentos, prevenindo danificações por sobretensões e diferenças de potencial. Em termos práticos, isso evita que um princípio de falha em um painel cause interrupção em sistemas remotos. A fibra é inerentemente imune a ruído eletromagnético, assegurando sinais limpos mesmo próximos a grandes motores ou linhas de transmissão.

O alcance estendido (25 km) elimina a necessidade de repetidores e permite cenários de conexão entre edifícios e subestações sem infraestrutura adicional. Isso reduz complexidade e pontos de falha. Em conjunto, esses fatores aumentam a disponibilidade do sistema e a qualidade dos dados transmitidos para SCADA e plataformas analíticas.

Além disso, a redução de erros de comunicação reduz falsos alarmes e intervenções locais, otimizando operações de manutenção e contribuindo para a conformidade com níveis de serviço operacionais exigidos em setores críticos.

Diferenciais ICP DAS: qualidade, suporte técnico e certificações (conversor RS-232/422/485 para fibra óptica)

A marca ICP DAS é reconhecida por robustez, documentação e suporte global, incluindo notas de aplicação, guias de instalação e atualização de firmware quando aplicável. Esses serviços reduzem o risco de integração em ambientes complexos e aceleram o comissionamento.

Certificações e testes de conformidade, bem como especificações de MTBF e teste de choque/vibração, são diferenciais importantes. A disponibilidade de modelos com faixas de tensão amplas, proteção contra sobretensão e montagem DIN rail facilita adoção em painéis industriais.

No processo de seleção, considere também o suporte pós‑venda e a disponibilidade de variantes (p.ex. versão com redundância óptica, cisalhamento de loop ou repetidor de fibra) — fatores que reduzem o TCO ao longo do ciclo de vida.

Guia prático: como instalar, configurar e usar o Conversor RS-232/422/485 para fibra óptica

Planejamento é crítico: verifique orçamento de perda óptica, selecione fibra monomodo apropriada, dimensione margem (mín. 3 dB) e assegure terminação correta. Use ferramentas para medir perda óptica e refl exões (OTDR quando aplicável) e confirme que os conectores SC estão limpos.

A montagem física envolve fixação em trilho DIN ou painel, conexão do cabo de alimentação com proteção contra inversão de polaridade, e solidarização do terminal de terra. Na conexão serial, observe a topologia: RS‑232 é ponto a ponto; RS‑422 é full‑duplex; RS‑485 permite multiponto. Ajuste terminação e bias conforme necessidade.

Para configuração, ajuste baud rate, paridade e stop bits conforme o dispositivo serial. Utilize LEDs e loopback para testes funcionais: verifique atividade óptica, verifique taxa de erro e execute testes de comunicação (p.ex. comandos Modbus RTU). Documente configurações e rotinas de manutenção.

Planejamento do link de fibra: cálculo de perda, seleção de fibra monomodo e comprimentos

Calcule o orçamento de perda óptica: some perdas de fiação, conectores, emendas e margem mínima de 3–6 dB. Ex.: perda por km em SMF (≈0.35 dB/km a 1550 nm) mais perdas por conector (≈0.3 dB) e emendas (≈0.1–0.3 dB). Garanta que potência óptica de saída e sensibilidade do receptor permitam a margem.

Escolha fibra monomodo para alcance até 25 km e opte por cabos armados ou com proteção UV quando exposto. Em ambientes industriais, proteja a fibra em dutos e evite curvaturas excessivas (mínimo bend radius). Use splices por fusão quando possível para menor perda.

Inclua redundância quando necessário (caminhos alternativos) e planeje pontos de acesso para testes com power meter ou OTDR. Registre medições de aceitação e mantenha documentação para manutenção.

Instalação física: montagem, conexão SC, aterramento e alimentação

Realize montagem em trilho DIN com travamento adequado para vibração e choque. Fixe cabos e proteja conexões ópticas com boot e estojo; realize limpeza dos conectores SC antes do acoplamento. Evite instalações onde o cabo de fibra sofra tensões mecânicas contínuas.

Conecte o terra (PE) conforme projeto e evite múltiplos pontos de aterramento entre extremos do link que contenham cabos metálicos. Alimentação deve incluir proteção contra inversão e filtro contra transientes. Em locais com alimentação instável, considere fonte redundante ou UPS.

Realize testes de inicialização: verifique LEDs POWER, LINK e ACT; confirme handshake serial e faça testes de throughput. Documente resultados e configure rotinas de verificação periódica.

Configuração serial e testes funcionais (LEDs, loopback, teste de comunicação)

Configure parâmetros seriais (baud, parity, data bits, stop bits) idênticos em ambas extremidades. Para RS‑485 multiponto, defina o dispositivo mestre/escravo e prove terminação nas extremidades. Execute loopback local para testar conversão elétrica‑óptica.

Use LEDs para diagnosticar: POWER indica alimentação, LINK indica presença de sinal óptico, TX/RX mostram atividade. Se os LEDs não indicam link, verifique limpeza, polaridade óptica (crossed TX/RX) e potência. Meça potência óptica com power meter quando necessário.

Execute testes de comunicação usando ferramentas de protocolo (simuladores Modbus, comandos DNP3) e analise latência e taxa de erros. Para aceitação, defina KPIs como BER máximo permitido e tempo médio de recuperação após falha.

Manutenção preventiva e diagnóstico de falhas comuns

Rotina de manutenção inclui inspeção visual de conectores, verificação de LEDs e medição periódica de potência óptica. Mantenha log de eventos e compare leituras com baseline aceito no comissionamento. Limpe conectores com kits apropriados antes de qualquer reconexão.

Falhas comuns: perda de link óptico (conector sujo, cabo danificado), mismatch de comprimento de onda (troca acidental de transceptores), e problemas de terminação em RS‑485. Solucione seguindo checklist: limpeza, medição de potência, swap de módulo conhecido bom e verificação de alimentação.

Em caso de falha intermitente, verifique loops de terra e interferência elétrica nos pontos com cabos metálicos, e realize testes com OTDR para localizar atenuações excessivas.

Integração com sistemas SCADA e plataformas IIoT usando o Conversor RS-232/422/485 para fibra óptica

A integração exige planejamento de topologia e protocolos. O conversor mantém a camada física, permitindo que protocolos legados (Modbus RTU, DNP3) sejam transportados transparentemente sobre fibra até gateways IIoT ou concentradores SCADA. Documente mapeamentos de endereços e tempos de resposta para assegurar SLAs.

Topologias recomendadas variam entre ponto‑a‑ponto e anéis redundantes; para alta disponibilidade, implemente caminhos óticos redundantes e gateways com failover. Em arquiteturas IIoT, posicione concentradores perto da borda para conversão e filtragem de dados para servidores centrais.

Segurança deve abranger isolamento físico e políticas de acesso: embora fibra dificulte interceptação física, o sistema deve ter autenticação e segmentação em gateways que traduzem serial para IP. Monitore integridade do enlace e integre eventos ao SIEM/SCADA.

Arquiteturas recomendadas para integração SCADA

Para projetos críticos, sugere‑se arquitetura com caminhos redundantes (dois conversores e fibras) e comutação automática no gateway. Em subestações, seguimento em anel ótico ou dupla fibra aumenta resiliência. Para comunicações não críticas, ponto‑a‑ponto simples pode ser suficiente.

Segmentação de rede (VLANs e DMZ para gateways IIoT) evita que falhas ou ataques em redes corporativas afetem a camada de controle. Mantenha separação física entre fibras de dados e fibras de telecomunicações quando necessário por regulamentação.

Implemente monitoramento contínuo de qualidade do enlace (power levels, alarms) e integração de alarmes ao SCADA para ações automáticas e registros de auditoria.

Protocolos e interoperabilidade (Modbus RTU, DNP3, outros) e conversão serial

O conversor atua como mídia transparente; portanto, entende‑se que os protocolos seriais permanecem inalterados. Isso simplifica interoperabilidade com dispositivos que já usam Modbus RTU, DNP3, IEC 60870‑5‑101, entre outros. Atenção a tempos de turnaround em Modbus RTU em links longos para evitar timeouts.

Para integração com sistemas IP, use gateways que convertam serial para Modbus TCP/DNP3-IP, mantendo endereçamento e segurança. Teste cenários com diferentes taxas e cargas para validar latência e throughput.

Documente limitações de frame size e timeout para evitar perda de comunicação em cenários de alto volume de dados ou múltiplos mestres.

Exemplos práticos de uso e estudos de caso com o Conversor RS-232/422/485 para fibra óptica

A seguir, dois exemplos replicáveis que ilustram implementação em subestações e monitoramento distribuído, incluindo checklist de projeto e materiais necessários. Esses casos baseiam‑se em requisitos reais de engenharia para demonstrar passo a passo.

No exemplo de telemetria Modbus RTU em subestações, o conversor conecta RTUs remotos a um mestre SCADA central por fibra de 20 km, eliminando loops de terra e reduzindo erros. A instalação incluiu cálculo de perda, limpeza de conectores SC e ajuste de terminação RS‑485.

No exemplo de monitoramento remoto de PLCs em instalações dispersas, múltiplos conversores foram usados para criar backbone óptico que alimenta gateways IIoT. O projeto considerou redundância de caminho, montagem DIN rail e política de manutenção preventiva para reduzir MTTR.

Exemplo 1 — Telemetria Modbus RTU sobre fibra em subestações elétricas

Arquitetura: RTU → conversor RS‑485→ fibra monomodo → conversor → mestre SCADA. Etapas: levantamento de topologia, cálculo de perda (0.35 dB/km + conectores), seleção de margem, instalação e testes de aceitação. Resultados esperados: redução de erros de comunicação, eliminação de manutenção por loops de terra.

Checklist de aceitação incluiu: confirmação de parâmetros seriais, medição de potência óptica, teste de frames Modbus e documentação de mtbf/alarms. Esses procedimentos asseguram que o link atende requisitos de proteção e telemetria.

Benefício: maior disponibilidade do sistema, menor número de intervenções locais e melhor qualidade dos dados recebidos no SCADA.

Exemplo 2 — Monitoramento remoto de PLCs e RTUs em instalações dispersas

Para parques industriais dispersos, cada unidade teve um conversor ligado ao PLC local, com fibra interligando a um concentrador regional. Implementou‑se alimentação redundante e monitoramento de link. Testes de carga e latência garantiram compatibilidade com ciclos de controle em tempo não crítico.

Checklist incluiu: quantidade de conversores, cabos de fibra, conectores SC, fontes redundantes, ferramentas de limpeza e medição, e documentação de configuração. Estimativa de custos considerou CAPEX inicial e OPEX reduzido por menor manutenção.

Resultado: visibilidade remota confiável para análise IIoT e redução de custos operacionais com deslocamentos para manutenção.

Checklist de projeto, lista de materiais e estimativa de custos

Itens imprescindíveis: conversores (quantidade conforme enlaces), fibra monomodo, conectores SC, fontes de alimentação redundantes, ferramentas de limpeza, power meter/OTDR, bornes e acessórios de montagem. Quantidades variam conforme topologia e redundância.

Estimativa de custos deve incluir: equipamento, cabeamento, mão de obra especializada, testes e documentação. Considere TCO: economia em manutenção e tempo de inatividade compensa investimento em links ópticos.

Dica de engenharia: sempre prever margem ótica extra e pontos de teste acessíveis para facilitar manutenção e troubleshooting.

Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos do Conversor RS-232/422/485 para fibra óptica

Ao comparar modelos, observe alcance, sensibilidade óptica, compatibilidade de taxa e opções de redundância. Modelos com lasers CWDM ou SFP substituível oferecem flexibilidade para cenários maiores. Avalie também robustez mecânica e faixa de temperatura.

Erros comuns envolvem especificar fibra multimodo quando o transceptor é monomodo, mismatch de comprimento de onda (p. ex., troca TX/RX 1550/1310) e negligenciar terminação RS‑485. Esses erros causam perda de link ou alto BER e são evitáveis com checklists simples.

Decisão entre este conversor e alternativas (mídia converters Ethernet, conversores com SFP, switches industriais) deve considerar presença de protocolos seriais legados, latência permitida e necessidade de gerenciamento/diagnóstico em tempo real.

Quadro comparativo: este modelo vs outros conversores ICP DAS

Critérios: alcance (25 km vs 2 km em multimodo), interfaces (RS‑232/422/485 vs apenas RS‑485), presença de isolamento galvânico, disponibilidade de SFP, faixa de temperatura e opções de montagem. Este modelo destaca‑se por alcance e isolamento.

Para aplicações que exigem maior flexibilidade, modelos com slots SFP permitem escolher comprimento de onda e alcance conforme projeto. Já switches industriais com conversão serial para IP são uma alternativa quando se necessita gerenciamento remoto e NAT de dispositivos seriais.

Avalie também suporte e disponibilidade de peças sobressalentes para reduzir RTO em caso de falhas.

Erros comuns na especificação e instalação (tipo de fibra, mismatch de comprimento de onda, medição de potencia óptica)

Erros frequentes: confundir monomodo com multimodo; conectar transceptores com pares de comprimento de onda invertidos; não verificar perda por emendas. Sempre medir potência óptica e comparar com dados de sensibilidade do receptor.

Outra falha: omitir terminação e bias em RS‑485, gerando reflexão e corrupção de frames. Testes de loopback, uso de power meter e OTDR resolvem a maior parte dos problemas.

Recomendação: siga procedimento de aceitação com registros e mantenha ferramentas de medição no projeto.

Quando optar por este modelo vs outras soluções (mídia converters, conversores Ethernet)

Opte por este conversor se a necessidade é manter protocolos seriais legados com integridade, em longas distâncias e ambientes com EMI. Se seu objetivo é migração completa para IP com gerenciamento e maior largura, considere conversores serial‑to‑Ethernet ou gateways IIoT.

Para cenários com múltiplos dispositivos seriais em um único ponto, gateways serial‑to‑Ethernet podem reduzir cabeamento e oferecer gerenciamento; porém, eles introduzem complexidade de rede e latência adicional. A escolha depende de requisitos de determinismo e compatibilidade de protocolo.

Conclusão e chamada para ação — Solicite cotação ou entre em contato sobre o Conversor RS-232/422/485 para fibra óptica

O conversor RS‑232/422/485 para fibra óptica monomodo (SC, TX1550nm/RX1310nm, 25 km) é uma solução comprovada para estender comunicações seriais em ambientes industriais críticos, oferecendo isolamento galvânico, imunidade a EMI e alcance estendido. Sua adoção reduz riscos operacionais e custos de manutenção, mantendo compatibilidade com protocolos industriais.

Para especificações detalhadas e suporte técnico, consulte a documentação ICP DAS e planeje testes de aceitação conforme normas aplicáveis. Para aplicações que exigem essa robustez, a série Conversor RS‑232/422/485 para fibra óptica da ICP DAS é a solução ideal. Confira as especificações no produto e solicite uma cotação para seu projeto.

Incentivo à interação: comente abaixo suas dúvidas técnicas ou descreva seu caso de uso; nossa equipe técnica responderá com recomendações práticas e checklist para implantação. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
