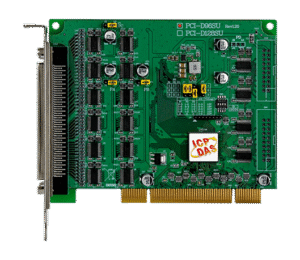

Placa PCI Universal 96 Canais Digitais Programáveis

Introdução: O que é Placa PCI Universal 96 Canais Digital ES Programáveis e por que importa (Placa PCI 96 canais, aquisição de dados digital, ICP DAS)

A Placa PCI Universal 96 Canais Digital ES Programáveis é uma solução de I/O digital de alta densidade projetada para aquisição de dados e controle em ambientes industriais. Neste artigo abordamos suas capacidades como dispositivo de aquisição de dados digital em sistemas PCI, compatibilidade com drivers e integração em arquiteturas IIoT e SCADA.
Para engenheiros de automação e integradores, a importância da placa está na combinação de alta contagem de canais, isolamento e flexibilidade programável, reduzindo o custo por ponto e simplificando o cabeamento. Conceitos técnicos como MTBF, imunidade a ruído (IEC 61000-6-2) e certificações CE/RoHS/UL serão utilizados para avaliar confiabilidade e conformidade.
Ao longo do texto, veremos especificações, guia de instalação, integração com SCADA/IIoT e comparativos com outras soluções ICP DAS, ajudando a decidir quando empregar essa placa PCI 96 canais em projetos de utilities, manufatura ou laboratórios.

Principais aplicações e setores atendidos por Placa PCI Universal 96 Canais Digital ES Programáveis (placa PCI 96 canais, aquisição de dados digital)

A placa é ideal para linhas de produção que exigem monitoramento e controle de dezenas a centenas de sinais digitais: sensores de presença, chaves fim-de-curso e comandos de válvulas. Nesses casos, a alta densidade reduz painéis e I/O distribuído.
Em bancos de testes e laboratórios, a capacidade programável facilita sequenciamento de testes automáticos, registro de eventos e simulação de estados digitais. A baixa latência e o mapeamento direto em memória fazem a placa útil em aplicações com requisitos determinísticos.
Setores como energia, utilities, automação predial e OEMs beneficiam-se da robustez contra interferência e da compatibilidade com arquiteturas PCI existentes, permitindo retrofits em sistemas SCADA/PLC e integração com plataformas IIoT para analytics e manutenção preditiva.

Especificações técnicas detalhadas de Placa PCI Universal 96 Canais Digital ES Programáveis

A seguir listamos especificações típicas e parâmetros críticos: canais digitais isolados (até 96), taxa de varredura/detecção de borda, níveis lógicos (TTL/CMOS e 24 V TTL industrial), isolamento por grupo (optoisolação), tensão de alimentação PCI padrão e consumo, faixa de temperatura operacional e certificações (CE, RoHS, IEC 61000‑6). Indicadores de projeto como MTBF e tolerância à surto/transientes (TVS) são fundamentais para avaliar confiabilidade.
Em termos de desempenho, destaque para latência de leitura/gravação, capacidade de interrupção por canal/grupo, suporte a buffer DMA e recursos programáveis on-board para lógica simples (debounce, temporização). Drivers e SDKs (C/C++, .NET) otimizam integração em Windows/Linux e software SCADA.
A tabela abaixo consolida os pontos críticos para consulta rápida, seguida de detalhes elétricos e requisitos de sistema.

Tabela resumida de especificações (recomendada)

Detalhes elétricos e de hardware

Os 96 canais normalmente organizam-se em grupos (ex.: 4 x 24 ou 6 x 16) com optoisolação entre grupos para evitar loops de terra e proteger a CPU. Cada entrada/saída pode ter resistores de pull-up/pull-down configuráveis e proteção TVS contra transientes.
Correntes máximas de I/O variam conforme nível lógico; para saídas de relé/driver é comum prever buffers externos ou transistores de potência. Fusíveis por grupo e sinais de diagnóstico on-board (LEDs) facilitam manutenção. Em projetos críticos, recomenda-se usar supressão de surto (TVS) e filtros RC para imunidade EMC.
A montagem é padrão PCI; atenção a regras de ventilação e PFC na fonte de alimentação do chassi para manter temperaturas e confiabilidade. Conceitos como PFC (Power Factor Correction) aplicam-se à alimentação do rack, impactando eficiência e conformidade com normas de qualidade de energia.

Requisitos de sistema e compatibilidade (drivers, OS, barramento PCI)

A placa suporta barramento PCI clásico (32-bit/33 MHz) e, em modelos compatíveis, PCIe via adaptadores. Drivers nativos para Windows 10/11 e kernels Linux (módulo) devem ser fornecidos pela ICP DAS com APIs em C/C++ e .NET para integração rápida.
Requisitos de CPU/memória dependem da taxa de amostragem e uso de DMA; para aplicações de alta taxa recomenda-se CPU multi-core e uso de DMA para descarregar o host e reduzir jitter. Técnicas de RTOS ou threads de prioridade podem ser necessárias em cenários determinísticos.
SDKs geralmente incluem exemplos para leitura de bloco, interrupções e polling, além de utilitários de diagnóstico. Verifique compatibilidade de driver com certificações de segurança do sistema (WHQL se aplicável) e políticas de atualização em ambientes industriais.

Importância, benefícios e diferenciais do Placa PCI Universal 96 Canais Digital ES Programáveis

A principal vantagem é o custo por ponto reduzido: ao consolidar 96 pontos em uma única placa PCI diminui-se painel, cabeamento e complexidade de I/O distribuído. Isso reduz CAPEX e OPEX em retrofit e novos projetos.
Do ponto de vista de engenharia, a capacidade programável e o isolamento por grupo oferecem maior tolerância a falhas e facilidade de segmentação de redes elétricas. Em termos de ROI, menor tempo de instalação e manutenção se traduzem em payback acelerado.
Além disso, a conformidade com normas EMC e de segurança (IEC 61000, IEC/EN 62368-1 quando aplicável ao sistema) e a disponibilidade de SDKs robustos fazem da solução uma escolha confiável para projetos com requisitos de certificação e auditabilidade.

Benefícios operacionais e de engenharia

Operacionalmente, a placa permite diagnósticos remotos, logs de eventos e recuperação mais rápida por design modular. Recursos como detecção de falha por grupo (H/W) e LEDs facilitam troca de módulos e manutenção preditiva.
Para a engenharia, o suporte a buffers DMA, interrupções por canal e APIs em C/NET simplifica implementação de controladores em tempo quase real, reduzindo jitter e aumentando determinismo do sistema.
A densidade de canais também simplifica testes de aceitação (Factory Acceptance Test) e reduz pontos de falha no campo, aumentando disponibilidade da planta.

Diferenciais de projeto e qualidade

Diferenciais incluem isolamento de alta tensão entre grupos, proteção contra surto (TVS), design para EMC e opções programmáveis para debounce e filtragem. Componentes de alta confiabilidade e testes de burn-in elevam o MTBF.
O projeto considera práticas para minimizar EMI e ruído, como trilhas de terra, filtros comuns e rotas de sinal balanceadas, importantes em ambientes com inversores e grandes cargas industriais.
Certificações CE, RoHS e conformidade com normas industriais atestam a qualidade; para aplicações críticas, verifique documentação de testes EMC (IEC 61000‑6‑4 e 61000‑6‑2) e relatórios de MTBF.

Guia prático: Como instalar e configurar Placa PCI Universal 96 Canais Digital ES Programáveis passo a passo

Antes de instalar, inspecione a placa e o chassi; descarregue ESD e confirme slot PCI disponível. Consulte compatibilidade física (full/half-height) e a necessidade de adaptadores.
Desligue o equipamento, conecte a placa no slot PCI com cuidado, fixe o parafuso de retenção e conecte os barramentos de I/O ao cabeamento do painel ou terminal block. Assegure bom aterramento do chassi e evite loops de terra.
Após montagem física, ligue a máquina e proceda à instalação de drivers conforme o fluxo do SDK. Verifique LEDs de diagnóstico e execute testes básicos de leitura/escrita para validar funcionamento inicial.

Pré-instalação — checklist de segurança e compatibilidade

• Verificar slot PCI e espaço mecânico (full/half-height).
• Confirmar requisitos de alimentação do chassi e PFC adequado na fonte.
• Descarregar ESD, usar pulseira e seguir normas IEC/EN 61340 ao manusear a placa.
  Confirme também versões de OS suportadas e biblioteca SDK necessária para sua aplicação.

Instalação física e montagem em rack

Insira a placa no slot PCI com pressão uniforme, fixe o parafuso e conecte fan/ventilação se necessário. Use cabeamento trançado e canaletas para minimizar EMI.
Para montagem em racks industriais, mantenha espaço de circulação de ar e posicione próximos ao controlador para reduzir latência. Verifique rotas de sinais e separe cabos de potência de sinais.
Em ambientes com vibração, use suportes mecânicos e trava de cabo para evitar desconexões; rotinas de inspeção periódica mitigam falhas mecânicas.

Instalação de drivers e SDK (exemplo de fluxo)

1) Executar instalador do driver fornecido pelo fabricante (Windows/Linux).
2) Instalar SDK e bibliotecas (C/C++/.NET) e registrar serviços se necessário.
3) Validar instalação com utilitário de diagnóstico: listar placa, checar versão de firmware e executar teste de leitura/escrita.
Exemplo (pseudo-comando Linux): sudo modprobe icpdas_pci && ./diag_tool –scan

Testes iniciais e validação de sinais

Realize teste de continuidade e simulação de entradas com geradores de sinal ou dry-contact. Use lógica de polling e interrupção para validar latência.
Verifique isolamento aplicando tensões de teste entre grupos conforme especificação e monitorando leakage. Use analisador lógico para confirmar timing e debounce.
Registre resultados em FAT e gere relatórios com timestamps, ajudando a rastrear comportamento em field trials.

Rotinas de manutenção e troubleshooting

Rotinas incluem inspeção visual, verificação de conectores e limpeza de contatos, além de logs de erro para análise de falhas. Agende testes de integridade elétrica periódicos.
Em caso de falhas: verificar LEDs, testar alimentação do slot PCI, substituir fusíveis por grupo e isolar falhas com teste em bancada. Documentar eventos com códigos de erro facilita suporte.
Para problemas de driver, reinstale SDK, confirme versão do kernel/OS e use utilitário de diagnóstico para dump de memória e análise de DMA.

Integração com SCADA e plataformas IIoT para Placa PCI Universal 96 Canais Digital ES Programáveis (aquisição de dados digital, PCI digital I/O)

A placa integra-se a SCADA usando drivers e gateways locais; é comum mapear canais físicos para tags via OPC DA/UA ou servidores Modbus TCP. A baixa latência facilita aquisição em tempo quase real para controle.
Para IIoT, use um gateway edge que exponha dados via MQTT ou APIs REST, permitindo ingestão em plataformas de analytics e cloud. Boas práticas incluem filtragem e agregação no edge para reduzir tráfego.
A segurança na integração deve contemplar segmentação de rede, autenticação forte e criptografia (TLS) entre edge e cloud, além de políticas de atualização controladas para drivers e firmware.

Protocolos e drivers comuns (Modbus, OPC/OPC UA, MQTT, APIs)

• OPC/OPC UA: ideal para SCADA e interoperabilidade com historizadores e HMIs.
• Modbus TCP/RTU: simples e eficiente para mapeamento de I/O em sistemas legados.
• MQTT/REST: recomendados para IIoT e telemetria para cloud.
  Drivers fornecidos pela ICP DAS e adaptadores de protocolo facilitam integração com SCADA/IIoT.

Configuração de tags, mapeamento de I/O e escalonamento

Mapeie canais físicos em blocos coerentes (ex.: grupos por máquina) e utilize nomenclatura padronizada (TAG_UNIT.PARAM). Isso facilita manutenção e escalabilidade.
Use endereçamento contíguo quando possível para otimizar transferências DMA e reduzir overhead de polling. Agrupe tags relacionados em coleções para historização eficiente.
Para escalabilidade, prefira arquiteturas edge-distributed com múltiplas placas em gateways locais, reduzindo latência WAN e centralizando regras de negócio no cloud.

Segurança operacional e melhores práticas IIoT

Segmentação de rede (VLAN), firewalls de aplicação e VPNs protegem dados operacionais. Utilize autenticação baseada em certificados e rotate keys periodicamente.
Monitore integridade de firmware e utilize assinaturas digitais em atualizações; mantenha processo de patch management para drivers. Auditorias e logs imutáveis ajudam em compliance.
Implemente políticas de least privilege para sistemas que acessam a placa e registre eventos para análises forenses em caso de incidentes.

Exemplos práticos de uso com Placa PCI Universal 96 Canais Digital ES Programáveis

Caso 1 — Automação de linha de produção (controle digital de 96 canais): implemente a placa para controle de válvulas e leitura de sensores em uma célula de manufatura. Configure entradas para sensores de segurança e saídas para atuadores. O KPI esperado é redução de downtime e tempo de setup, com comunicação direta ao SCADA para alarmes.
Caso 2 — Bancos de testes e ensaios em laboratório: utilize a placa para sequenciamento automático, captura de eventos e registro de resultados. A programabilidade permite criar scripts de teste que simulam padrões de falha e validar produtos com alta repetibilidade.
Caso 3 — Monitoramento distribuído em infraestrutura predial: agrupe sinais de monitoramento de portas, iluminação e HVAC por andar, com centralização via gateway IIoT para BMS/SCADA. Isso reduz cabeamento e centraliza logs para manutenção preditiva.

Comparação técnica: Placa PCI Universal 96 Canais Digital ES Programáveis vs outros produtos ICP DAS e alternativas do mercado

Comparando por canais, isolamento e determinismo, a placa 96 canais é competitiva em custo por ponto contra módulos remotos (Ethernet I/O) quando a aplicação está centralizada no mesmo rack. Em ambientes distribuídos, I/O remota pode ser preferível.
No quesito tempo real, placas PCI com DMA e interrupção direta tendem a outperform soluções baseadas em Ethernet sem QoS. Alternativas com FPGA on-board oferecem maior flexibilidade para processamento embarcado.
Custo-benefício depende de requisitos: para retrofit e alta densidade, a placa PCI é indicada; para instalações com longa distância entre sensores e controlador, soluções moduladas com isolamento local e Ethernet podem reduzir custos de cabeamento.

Comparação por características (canais, isolamento, tempo real, APIs)

Quando escolher Placa PCI 96 canais e quando optar por outras séries ICP DAS

Escolha a placa PCI quando precisar de alta densidade local, baixa latência e integração direta ao host. Opte por I/O remota quando arquitetura distribuída ou segurança física do painel exigir. Placas com FPGA são recomendadas para processamento embarcado avançado.
Considere também requisitos de certificação e ambiente (temperatura, vibração) ao selecionar série ICP DAS. Para ambientes críticos, avalie opções com redundância e suporte industrial estendido.
Erros comuns: subdimensionar a necessidade de isolamento ou não considerar a influência de fontes de potência — evite esses erros validando com checklist técnico.

Erros comuns na seleção e instalação — como evitá-los

Erro 1: não considerar loops de terra; solução: planejar aterramento e isolamento.
Erro 2: subestimar requisitos de taxa de amostragem; solução: testar com dados reais e usar DMA.
Erro 3: incompatibilidade de driver/OS; solução: validar versão do SDK e procedimentos de atualização antes da instalação.

Considerações técnicas avançadas e detalhes de projeto

Para sincronização determinística, use hardware de timestamping, clocks PTP ou sinais de trigger externos para garantir alinhamento entre placas e equipamentos. Buffering e priorização de IRQs reduzem jitter em leitura de eventos.
Gerenciamento de ruído inclui uso de linhas trançadas, filtros RC, optoisoladores e segregação de cabos de potência. A aplicação de práticas EMC (filtros comuns, malha de terra contínua) reduz emissões e susceptibilidade.
Ao projetar para alta disponibilidade, considere MTBF calculado, redundância a nível de controlador e estratégias de hot-swap quando aplicável. Testes de stress e burn-in ajudam a validar durabilidade.

Sincronização de sinais e aquisição determinística

Técnicas: uso de clocks externos, trigger distribuído, buffers com timestamping hardware e sincronização PTP para sistemas distribuídos. Combine DMA com prioridades de IRQ para reduzir latência.
Projetos críticos podem usar módulos FPGA para captura determinística e passar apenas eventos relevantes ao host, diminuindo carga CPU.
Valide jitter usando analisador lógico e colete métricas de latência em diferentes cargas do sistema.

Gerenciamento de ruído e técnicas de aterramento

Implemente estrela de terra para evitar loops; use isoladores óticos e common-mode chokes em linhas de I/O. Separe cabos de potência e sinais em eletrocalhas distintas.
Adote filtros EMI/EMC e verifique conformidade com IEC 61000 durante a fase de testes. Use blindagem nas conexões e conectores tipo circular em ambientes severos.
Documente o plano de aterramento e inclua instruções em FAT/SAT para replicabilidade.

Conclusão e chamada para ação — Entre em contato / Solicite cotação para Placa PCI Universal 96 Canais Digital ES Programáveis

A Placa PCI Universal 96 Canais Digital ES Programáveis é uma solução robusta para aplicações que exigem alta densidade de I/O, latência reduzida e integração direta ao host. Seus diferenciais de isolamento por grupo, suporte a SDKs e conformidade com normas industriais a tornam adequada para manufatura, laboratórios e utilities.
Para aplicações que exigem essa robustez, a série Placa PCI Universal 96 Canais Digital ES Programáveis da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-96-canais-digital-es-programaveis.
Tem dúvidas sobre integração, dimensionamento ou compatibilidade com seu SCADA/IIoT? Comente abaixo ou entre em contato para uma avaliação de projeto e cotação. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
