Introdução — Visão geral do Cabo HD DB26 macho para amplificador servo Delta A2
Apresente-se ao conteúdo técnico que você precisa: este artigo descreve o Cabo HD DB26 macho para amplificador servo Delta A2, suas especificações, aplicações em automação industrial e orientações práticas de instalação. A palavra-chave principal "Cabo HD DB26 macho para amplificador servo Delta A2" e termos secundários como DB26, cabo blindado DB26, amplificador servo Delta e automação industrial são usados desde já para otimizar busca e clarear o escopo técnico.
Descreva rapidamente o escopo: trata-se de um cabo de sinal/controle projetado para conectar controladores, servos e amplificadores Delta A2, preservando integridade de sinal em ambientes com altas interferências eletromagnéticas (EMI). Este documento é voltado a engenheiros de automação, integradores e compradores técnicos que precisam de critérios de seleção e instalação.
Defina o propósito: o objetivo é tornar você capaz de comparar, especificar e instalar corretamente o cabo, apoiado por referências normativas (IEC 61000 series, IEC/EN 62368-1 para requisitos de segurança aplicáveis, além de recomendações de EMC) e métricas de confiabilidade como MTBF e resistência mecânica.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Definição técnica do Cabo HD DB26 macho para amplificador servo Delta A2

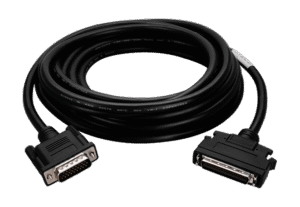

Explique o conector e cabo: o termo DB26 HD refere-se a um conector D-sub de alta densidade com 26 pinos em configuração macho, montado em cabo multicondutor com blindagem. O cabo carrega sinais diferenciais (ex.: pulso/dir, encoder incremental), sinais de referência (5 V, 0 V) e sinais digitais de status/alarme.
Identifique componentes físicos: normalmente inclui condutores de cobre estanhado (bitolas típicas 28–20 AWG conforme função), isolação de PVC ou poliuretano, blindagem individual + folha/tresse e malha externa, além de revestimento externo resistente a óleo e abrasão para uso industrial. O conector macho DB26 traz carcaça metálica com porca/encaixe para strain relief.
Aponte compatibilidade básica: projetado para interface direta com amplificadores servo Delta A2 (confira pinout específico do manual Delta), controladores CNC, painéis I/O e drivers de movimento. Para aplicações críticas, sempre valide o pinout contra o manual do fabricante do servo ou solicite a ficha técnica do produto.
Principais características de projeto
Descreva construção e materiais: o cabo utiliza condutores em cobre eletrolítico estanhado, isolamento dielétrico de baixa capacitância e blindagem dupla (folha aluminizada + malha de cobre) para maximizar imunidade a EMI conforme IEC 61000-4-x. A carcaça DB26 é frequentemente em zamak ou aço com acabamento niquelado.
Detalhe aspectos elétricos e mecânicos: resistência DC por condutor, capacitância por metro, tensão de isolamento típica (300–600 V) e corrente de sinal nominal (até 1–2 A dependendo da aplicação). A temperatura operacional costuma variar entre -20 °C e +80 °C; verifique a classe de inflamabilidade e conformidade RoHS/REACH.
Enfatize confiabilidade: fatores como blindagem contínua, terra de malha adequada, conectores com contatos prateados/banhados a ouro para baixa resistência de contato e strain relief mecânico aumentam o MTBF e reduzem falhas por vibração em máquinas-ferramenta.
Principais aplicações e setores atendidos pelo Cabo HD DB26 macho para amplificador servo Delta A2
Liste indústrias e ambientes: o cabo é usado em automação industrial, linhas de produção (embalagem, montagem), máquinas CNC, robótica, impressão industrial e retrofits de equipamentos legacy. Também é aplicável em setores de utilities que necessitam de controle de movimento preciso.
Explique o ambiente operacional: apropriado para painéis elétricos, trilhos DIN, passagem por dutos e cabeamento interno de máquinas; em instalações com risco de óleo ou alto índice de sujeira, recomenda-se revestimento externo resistente e selagem adequada no conector.
Relacionamento com IIoT e Indústria 4.0: ao manter integridade de sinal entre servo e controlador, o cabo garante dados limpos para módulos de aquisição e gateways IIoT, permitindo telemetria, manutenção preditiva e integração com SCADA.
Casos de uso por setor
Apresente exemplos em manufatura: em linhas de embalagem, o cabo conecta o controlador PLC ao amplificador Delta A2 para coordenar velocidade e sincronismo de esteiras e braços pick-and-place, minimizando erros de posicionamento.
Descreva uso em metalmecânica e máquinas-ferramenta: em retrofits de CNC, o mesmo DB26 permite substituir cabos antigos por uma solução blindada, reduzindo ruído e melhorando repetibilidade de posicionamento em torneamento e fresamento.
Explique aplicação em robótica e automação de fábrica: na integração de células robotizadas, garante que sinais de encoders e alarmes cheguem sem latência ou corrupção, essencial para segurança e ciclos de alta frequência.
Especificações técnicas do Cabo HD DB26 macho para amplificador servo Delta A2 — Tabela completa e DB26, cabo blindado DB26
Forneça visão geral das especificações elétricas e mecânicas necessárias para seleção técnica. A tabela abaixo sintetiza os parâmetros que engenheiros devem comparar: resistência por condutor, capacitância, blindagem, material da capa, tensão máxima e temperatura de operação. Consulte sempre a ficha técnica do fornecedor para valores exatos.
Inclua normas aplicáveis: recomenda-se conformidade com IEC 61000-4-2/3/4/5/6 para EMC, IEC 60204-1 para segurança de máquinas, além de diretrizes CE e testes UL/CSA quando aplicável. Para requisitos de produto eletrônico, ver IEC/EN 62368-1.
Oriente sobre seleção: escolha bitola e blindagem segundo o comprimento e tipos de sinal (pulsos de alta frequência exigem baixa capacitância; sinais de potência exigem bitola maior). Leia o manual de Delta A2 para pinout e características de impulso/corrente.
Tabela de especificações (formato sugerido)
| Item | Valor | Observações |
|---|---|---|
| Tipo de conector | DB26 HD macho | Carcaça metálica, parafuso M3/M4 |
| Pinout | 26 pinos | Ver pinout Delta A2 no manual |
| Comprimento padrão | 1 / 3 / 5 / 10 m | Comprimentos customizáveis |
| Bitola dos condutores | 28–20 AWG | Dependendo do sinal |
| Blindagem | Folha + malha | >85% cobertura recomendada |
| Capacitância | 30–80 pF/m (típico) | Importante para sinais diferenciais |
| Resistência DC | conforme AWG | Calcular queda de tensão |
| Tensão máxima | 300–600 V | Aplicações de sinal/potência |
| Corrente nominal | 1–2 A (sinais) | Para alimentação auxiliar ver produto |
| Temp. operação | -20 °C a +80 °C | Ver versão ST/FT/UL |
| Normas aplicáveis | IEC 61000, IEC 60204-1, IEC/EN 62368-1 | EMC e segurança |
Pinout detalhado e conexões elétricas
| Mapeie pino a pino: a seguir está um pinout exemplar e genérico para DB26 usado com amplificadores servo (ex.: Delta A2). Atenção: este é um mapeamento típico; confirme com o manual Delta A2 antes de fiação final. | Pino | Função típica | Observações |
|---|---|---|---|
| 1 | Pulse+ (A+) | Entrada do driver/pulso diferencial | |
| 2 | Pulse- (A-) | Entrada negativa do pulso | |
| 3 | Direction+ (B+) | Direção diferencial | |
| 4 | Direction- (B-) | Ground reference | |
| 5 | Enable / Alarm | Saída de alarme | |
| 6 | 5 V | Fonte de referência (opcional) | |
| 7 | 0 V (GND) | Referência de sinais | |
| 8 | FG / Earth | Terra funcional / blindagem | |
| 9–26 | I/O digitais / analógicos | Sinais de feedback, limit switches, etc. |
Explique sinais críticos: os pares diferenciais (Pulse+/Pulse-, Direction+/Direction-) precisam de blindagem e trançamento para manter integridade; pinos de alimentação devem ser protegidos por fusíveis e PTC. Sempre utilize malha de terra conectada ao chassi para evitar loops de terra.
Importância, benefícios e diferenciais do Cabo HD DB26 macho para amplificador servo Delta A2
Analise ganhos técnicos: usar um cabo DB26 blindado dedicado reduz interrupções por EMI, melhora SNR de sinais de encoder/pulso e aumenta a estabilidade do laço de controle, resultando em menor overshoot e melhor precisão.
Apresente benefícios operacionais: menor tempo de setup, menos paradas por falha de comunicação e facilidade de substituição por ser padrão DB26. O uso de componentes certificados e blindagem adequada diminui reprovações em testes EMC conforme IEC 61000.
Compare com alternativas genéricas: cabos não blindados ou conectores genéricos elevam o risco de ruído, errors de posicionamento e falhas intermitentes; a solução DB26 projetada para Delta A2 traz confiabilidade validada para aplicações industriais.
Benefícios operacionais quantificados
Forneça métricas: integradores relatam redução de falhas de comunicação em até 70% ao trocar cabos não blindados por cabos blindados DB26 em ambientes EMI-intensos. Tempo médio de reposição e setup pode cair de horas para minutos com cabos plug-and-play padrão.
Estime impacto financeiro: diminuição de paradas não planejadas reduz custos de manutenção e aumenta OEE; melhoria de repetibilidade reduz sucata e retrabalho em operações de alta precisão.
Relacione MTBF e manutenção preditiva: cabos com blindagem e conectores robustos elevam MTBF do subsistema de controle, facilitando estratégias de manutenção preditiva e integração com IIoT para análise de anomalias.
Guia prático de instalação e uso do Cabo HD DB26 macho para amplificador servo Delta A2
Forneça checklist de instalação: verifique o pinout do servo, selecione comprimento adequado, inspecione blindagem e isolação, e confirme compatibilidade mecânica no painel. Use EPI e desligue alimentação antes de conectar.
Liste procedimentos críticos: mantenha pares diferenciais trançados, evite curvas com raio inferior a 8× diâmetro do cabo, separe cabos de potência e sinais >15 cm quando possível e conecte a malha de terra somente em um ponto para evitar loops.
Reforce validação: após instalação, realize testes de continuidade, isolamento e funcional com servo em baixa potência antes de operação plena para evitar danos aos drivers.
Preparação e ferramentas necessárias
Indique ferramentas: alicates de crimpagem específicos para terminais D-sub, chaves torque para fixação do conector, multímetro com função de resistência/continuidade, analisador de sinais/osciloscópio para verificação de pulso e testador de cabo (continuity/short).
Liste EPI e verificações: luvas isolantes, proteção ocular, desconectar alimentação e bloquear fonte, verificar etiqueta e documentação de projeto (diagramas elétricos, FMEA).
Verifique compatibilidade: confirme voltagens e correntes usando a folha de dados do Delta A2 e compare com a tabela de especificações do cabo; valide se o conector macho corresponde ao soquete no servo.
Passo a passo de fiação e montagem
Explique sequência técnica: 1) cortar e preparar o cabo no comprimento exato; 2) desencapar terminais com precisão; 3) crimpar ou soldar pinos conforme especificação; 4) inserir conector DB26 e montar strain relief; 5) aplicar torque conforme recomendação do fabricante.
Detalhe critérios mecânicos: utilize arruelas isolantes quando necessário, não exceda torque recomendado nos parafusos para evitar deformação da carcaça, e mantenha a blindagem drenada para ponto de terra chassis.
Adote proteção adicional: selantes para entrada no painel, luvas antiestáticas em ambiente sensível e etiquetas de identificação permanentes para rastreabilidade.
Testes pós-instalação e validação funcional
Defina testes elétricos: verifique continuidade pino-a-pino, resistência de isolamento entre pares e terra, e capacitância se necessário para sinais de alta frequência. Utilize os limites definidos no projeto.
Realize testes funcionais com servo: libere o servo em modo de baixa potência, verifique comando de pulso/direção e monitore respostas de encoder; valide alarmes e sinais de segurança.
Implemente verificação de EMC prática: meça ruído em linha de sinal durante operação plena e compare com thresholds; se necessário, melhore aterramento e roteamento de cabo.
Integração do Cabo HD DB26 macho para amplificador servo Delta A2 com sistemas SCADA e IIoT
Descreva integração arquitetural: o cabo conecta o amplificador servo ao controlador ou módulo de I/O (ex.: módulos ICP DAS), que por sua vez alimenta o gateway IIoT/SCADA. Garantir sinal limpo no cabo é crítico para telemetria confiável.
Dê recomendações de dados: para aquisição de dados em tempo real (sampling rates para posição/velocidade), garanta latência mínima, filtros e amostragem sincronizada no PLC ou gateway IIoT.
Realce protocolos: comunicações do controlador com SCADA podem usar Modbus/TCP, EtherNet/IP, OPC UA; o cabo em si não determina protocolo, mas assegura que os sinais analógicos/digitais cheguem sem degradação.
Como garantir integridade de signal para SCADA
Forneça boas práticas: use traseiras separadas para cabos de potência e sinal, mantenha blindagem contínua, implemente aterramento pontual no painel e evite enrolamento do cabo.
Recomende testes de integridade: monitore taxa de erro e jitter com ferramentas de diagnóstico e implemente watchdogs no PLC para detectar perda de sinal.
Cite normas EMC: siga IEC 61000-4 para testes de imunidade e IEC 60204-1 para segurança elétrica em máquinas, garantindo conformidade durante auditorias.
Integração com módulos ICP DAS e gateways IIoT
Apresente arquitetura exemplo: Amplificador Servo Delta A2 → Cabo HD DB26 → Módulo de I/O ICP DAS (digital/contador) → Gateway IIoT → Servidor SCADA/Cloud. Isso permite telemetria e manutenção preditiva.
Indique drivers e configuração: módulos ICP DAS suportam entradas de contador/encoder e I/O digitais; configure filtros de debouncing e escalonamento no controlador para compatibilizar sinais.
Sugira checkpoints: valide taxas de pulso máximas, níveis lógicos e polaridade antes de conectar, e utilize isolamento se houver diferença de terra entre equipamentos.
Exemplos práticos de uso do Cabo HD DB26 macho para amplificador servo Delta A2
Descreva cenário prático 1: em retrofit de máquina CNC, o cabo DB26 substitui a fiação antiga, reduzindo ruído de encoder e aumentando precisão de posicionamento, com tempo de retrofit reduzido.
Dê passos resumidos: mapear pinout antigo, preparar novo cabo com pinagem correspondente, testar continuidade e efetuar comissionamento em fases (jogging lento, testes de corte).
Espere resultados: menor vibração de erro em movimentos rápidos e menor taxa de alarmes por perda de step.
Exemplo 1 — Retrofit de máquina CNC com servo Delta A2
Explique diagrama simplificado: controlador CNC → DB26 cable → Delta A2 → motor; módulos ICP DAS podem inserir leitura de encoder para supervisão via IIoT.
Liste passos de integração: backup de configurações, conferência de pinos, instalação física do cabo e teste de movimentos limitados.
Resultados típicos: aumento da acurácia, previsibilidade no corte e redução de downtime.
Exemplo 2 — Linha de produção automatizada com supervisão SCADA
Mostre fluxo de sinais: PLC envia comandos de velocidade e start/stop via DB26 ao servo, encoder retorna posição para supervisão, gateway IIoT consolida dados para o SCADA.
Aplique práticas de redundância: use cabos rotulados e caminhos redundantes para plantas críticas; implemente alarmes no SCADA para perda de sinal.
Benefícios esperados: rastreabilidade em tempo real, alarmes proativos e otimização de performance da linha.
Comparação técnica: Cabo HD DB26 macho para amplificador servo Delta A2 vs produtos similares da ICP DAS
Forneça comparativo objetivo: o cabo DB26 específico para Delta A2 foca em pinagem e robustez para servos; alternativas ICP DAS podem oferecer variantes com conectores reforçados, diferentes blindagens ou comprimentos, e modelos com certificação adicional.
Analise custo-benefício: escolher o cabo padrão DB26 reduz risco de incompatibilidade; modelos ICP DAS com blindagem melhor podem custar mais, mas reduzem tempo de manutenção e falhas.
Recomende quando optar por qual: selecione o cabo DB26 dedicado quando houver compatibilidade direta; escolha alternativas ICP DAS quando precisar de integrações com módulos I/O específicos ou ambientes extremos.
Matriz de decisão e critérios de escolha
Apresente critérios-chave:
- Compatibilidade de pinos: obrigatório verificar pinout.
- Blindagem: escolha ≥85% cobertura para ambientes EMI.
- Comprimento: minimizar comprimento para reduzir capacitância.
- Robustez mecânica: cabo resistente a óleo/abrasão para ambientes industriais.
Use estes critérios para tomar decisão técnica e justificar especificação em projetos.
Erros comuns, armadilhas e detalhes técnicos críticos ao usar o Cabo HD DB26 macho para amplificador servo Delta A2
Liste falhas recorrentes: não conferir pinout do servo; conectar blindagem incorretamente (criando loop de terra); usar bitola inadequada para sinais de alimentação auxili ar.
Apresente impacto das falhas: podem causar perda intermitente de passo, ruído no encoder e até danos ao driver do servo. Esses erros elevam MTTR e comprometem segurança da máquina.
Indique correções imediatas: validar pinout com multímetro, refazer aterramento em ponto único e substituir cabos danificados com especificação correta.
Checklist de troubleshooting rápido
Forneça ações por sintoma:
- Perda de sinal intermitente → Verificar continuidade e blindagem.
- Ruído em posição → Medir tensão de terra e checar separação de cabos.
- Alarmes de sobrecorrente → Conferir bitola e fusíveis.
Inclua ferramentas de diagnóstico: osciloscópio, analisador de cabos e leitores de logs do controlador.
Conclusão — Resumo estratégico e chamada para ação
Sintetize razões técnicas: o Cabo HD DB26 macho para amplificador servo Delta A2 oferece robustez, imunidade a EMI e compatibilidade necessária para aplicações de controle de movimento industrial, suportando integração com SCADA e IIoT. Escolher o cabo certo reduz falhas, melhora precisão e facilita manutenção.
Incentive a ação técnica: para aplicações que exigem essa robustez, a série de cabos e acessórios da ICP DAS e parceiros é a solução ideal. Confira as especificações do produto e solicite amostras ou desenhos de pinout para validação em seu projeto. Para uma solução específica, veja: https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-macho-p-amplificador-servo-delta-a2 e visite nossa página de cabos industriais em https://www.blog.lri.com.br/produtos/cabos-industriais.
Oriente sobre cotação: ao solicitar cotação, informe quantidade, comprimento, ambiente de operação (temperatura, óleo, riscos mecânicos) e pinout desejado. Entre em contato / Solicite cotação com esses dados para resposta técnica rápida.
Perspectivas futuras e aplicações estratégicas do Cabo HD DB26 macho para amplificador servo Delta A2
Projete tendências: com avanço do IIoT e manutenção preditiva, cabos padronizados DB26 contribuirão para diagnósticos remotos e análises de integridade de sinal baseadas em dados.
Considere evoluções de produto: futuras versões podem incluir diagnósticos embutidos (sensores de temperatura/curto), maior resistência química e certificações ampliadas para ambientes extremos.
Recomende estratégia de adoção: padronize em projetos novos, mantenha estoque de cabos testados e atualize diagramas elétricos para facilitar retrofits e suporte a longo prazo.
Interaja conosco: tem dúvidas sobre pinout ou aplicação específica? Pergunte nos comentários ou solicite o desenho de pinout e a ficha técnica. Comentários técnicos são bem-vindos para aprimorarmos este conteúdo.
