Introdução
Apresentarei o que é o cabo DB37 macho-fêmea 45º da ICP DAS, sua função básica e o contexto técnico em que ele é usado — definição direta e foco nos requisitos industriais. O cabo DB37 macho-fêmea 45º da ICP DAS é um cabo de interconexão industrial que utiliza conectores D-Sub de 37 pinos com um conector em ângulo de 45º especialmente projetado para uso em painéis compactos e rotas com restrição de espaço. Este cabo é destinado a transmitir sinais digitais e analógicos entre módulos I/O, PLCs, equipamentos de teste e dispositivos legacy em ambientes industriais exigentes.
No contexto técnico, esse cabo atende requisitos de compatibilidade elétrica para sinais como RS-232, RS-422 e RS-485, além de suportar conexões ponto a ponto e multidrop em topologias SCADA/IIoT. A construção robusta busca minimizar interferência eletromagnética (EMI) e preservar a integridade dos sinais em conformidade com normas e boas práticas de cabeamento industrial. Para referência técnica e mais conteúdo, consulte também artigos relacionados no blog da LRI sobre comunicação industrial e módulos I/O: https://blog.lri.com.br/solucoes-de-comunicacao-industrial e https://blog.lri.com.br/modulos-io-remote.
Este artigo terá foco em aplicações industriais (automação, utilities, energia, OEMs), cobrindo especificações, instalação, integração com SCADA/IIoT e comparativos com outros cabos ICP DAS. Será apresentada uma tabela de especificações para consulta rápida, checklist prático de instalação e exemplos aplicáveis em painéis e bancadas de teste. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

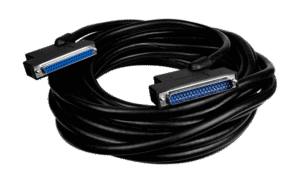

O que é o cabo DB37 macho-fêmea 45º da ICP DAS?
O cabo DB37 macho-fêmea 45º da ICP DAS é composto por um condutor par trançado com blindagem geral (e, em versões específicas, blindagem por par), isolação de PVC/LSZH e conectores D-Sub 37 pinos com acabamento revestido e contatos folheados. O conector em ângulo de 45º permite roteamento mais eficiente dentro de painéis, reduzindo esforço mecânico no ponto de conexão e facilitando o fechamento de portas e tampas.
Fisicamente, os contatos seguem o padrão D-Sub e podem ser compatíveis com pinouts pino-a-pino de módulos ICP DAS, garantindo substituição simples sem reconfiguração. As carcaças do conector são projetadas para resistência mecânica, e as travas (roscas ou trava tipo parafuso) asseguram boa retenção contra vibração, importante para ambientes conforme IEC 60068 (ensaios ambientais). A composição dos materiais atende a requisitos como RoHS e opções com isolamento retardante a chama para atendimento a normas de segurança elétrica.
Em termos de propósito, o cabo é voltado para transmissão de sinais de controle e dados, não transporte de potência significativa; entretanto, atenção a corrente e tensão por pino é essencial para evitar sobrecarga do conector. Em aplicações onde fontes de alimentação e sinais coexistem, recomenda-se segregação física e uso de blindagens e aterramento adequados para preservar integridade. Para aplicações que exigem essa robustez, a série cabo DB37 macho-fêmea 45º da ICP DAS é a solução ideal. Confira as especificações completas aqui: https://www.lri.com.br/comunicacao-de-dados/cabo-db37-macho-para-femea-45o.
Principais características construtivas
A construção típica inclui: condutores de cobre estanhado com bitola entre 24–28 AWG, isolamento em PVC/LSZH, malha de blindagem em cobre estanhado e conector DB37 com contatos folheados a ouro ou estanho. O ângulo de 45º reduz a necessidade de curvatura excessiva, minimizando o risco de quebra interna e melhorando vida útil mecânica (contribui para MTBF do sistema). As opções de comprimento variam conforme demanda, com comprimentos padrão (0,5 m a 5 m) e possibilidade de fabricação sob medida.
O corpo do conector frequentemente apresenta capa metálica com tratamento anticorrosivo e parafusos de fixação padronizados (M3 ou similares), além de anéis de vedação em versões que exigem proteção contra partículas ou respingos (não IP67 se não especificado). A blindagem pode ser conectada ao pino de terra do chassis para atenuação de EMI, em conformidade com recomendações de EMC (IEC 61000-4-x). Observações de uso incluem limite de corrente por pino (tipicamente <1 A) e tensão máxima de isolamento, que devem ser confirmadas na ficha técnica.
Do ponto de vista elétrico, parâmetros como impedância característica (quando aplicável a pares trançados), capacitância e resistência DC por condutor impactam desempenho em transmissões seriais de alta velocidade. Embora PFC (Fator de Potência) seja relevante para fontes de alimentação, no contexto de cabos de sinal a métrica a observar é a integridade do sinal (BER, atraso, diafonia). A escolha de materiais e o controle de fabricação pela ICP DAS asseguram conformidade com requisitos industriais e repetibilidade.
Principais aplicações e setores atendidos pelo cabo DB37 macho-fêmea 45º da ICP DAS — DB37 45º, cabo DB37
O cabo DB37 45º é amplamente aplicado em automação industrial para interligação de módulos I/O, comunicação entre racks de medição e PLCs, e conexão de equipamentos de aquisição de dados. Em ambientes de utilities (água, saneamento, energia), a confiabilidade e a resistência a EMI são essenciais para evitar perda de dados e falhas de supervisão. Em linhas de produção e fábricas, o uso em painéis compactos garante organização e facilidade de manutenção, reduzindo downtime.
Setores de transporte e teste/medição também utilizam o cabo para ligação de instrumentação e painéis de controle onde múltiplos sinais precisam ser agrupados. Em aplicações OEM, o conector 45º permite integração em chassis com restrição de espaço sem necessidade de redimensionamento do painel. Para indústrias que migram para IIoT, esses cabos mantêm a camada física confiável necessária para nodes locais antes da camada de comunicação em rede.
No contexto de retrofit e manutenção de sistemas legacy, o cabo DB37 facilita a adaptação de equipamentos antigos a controladores modernos sem alterações nos painéis, preservando investimento. A compatibilidade com padrões D-Sub é um trunfo em sistemas onde interoperabilidade é crítica. Para leitura técnica adicional sobre integração e comunicação industrial, veja: https://blog.lri.com.br/estrategias-de-integracao-industrial.
Setores industriais e comerciais
Automação de processos, manufatura discreta, alimentação de energia e utilities são setores onde o cabo DB37 é frequentemente empregado pela necessidade de múltiplos canais de sinal. Em subestações e painéis de controle, a robustez mecânica e a blindagem são requisitos para conformidade com normas EMC e redução de interferências. Em laboratórios e bancadas de teste, o cabo permite rápida montagem e troca de dispositivos sem reconfiguração extensa.
Setores de transporte e ferroviário também se beneficiam das versões com fixação antivibração e contatos reforçados, reduzindo manutenção preventiva. Para OEMs, ofertas customizáveis permitem matching do pinout e comprimento ao produto final, acelerando lançamento. No mercado de telecom e broadcast, a densidade de pinos do DB37 é aproveitada para consolidar múltiplos canais em uma única rota.
Empresas que operam conforme normas de segurança elétrica e ambientais (RoHS, REACH) encontrarão na ICP DAS versões certificadas e com controle de materiais. A adoção por utilities e plantas industriais é motivada por custos de manutenção mais baixos e compatibilidade com módulos ICP DAS já testados em campo. Para seleção de cabos em painéis certificáveis, considerar requisitos de norma como IEC 60529 e ensaios ambientais IEC 60068 é essencial.
Cenários de uso típicos
Conexão direta entre módulos de aquisição de dados ICP DAS e PLC em painéis compactos, onde o conector 45º facilita o roteamento próximo a trilhos DIN e gavetas. Uso em racks de teste para conectar rapidamente dispositivos sob teste (DUT) a sistemas de aquisição sem necessidade de adaptadores temporários. Interligação de terminais de controle distribuintes em topologias multidrop com RS-485, garantindo integridade de sinais.
Adaptação de equipamentos antigos com D-Sub padrão a novos módulos de comunicação, evitando retrabalho em painéis. Aplicações de bancada para comissionamento, onde a facilidade de manuseio e a blindagem reduz ruído durante medições. Instalações industriais em que a redução de tensão no ponto de conexão e a redução de esforço mecânico prolongam vida útil do conector, contribuindo para maior MTBF do sistema.
Especificações técnicas do cabo DB37 macho-fêmea 45º da ICP DAS (tabela recomendada)
A seguir está uma tabela resumo com os parâmetros típicos que engenheiros devem consultar ao especificar o cabo. Estes valores são representativos; para seleção final consulte a ficha técnica do produto. A tabela ajuda a comparar opções e verificar compatibilidade elétrica e mecânica.
| Parâmetro | Valor típico | Unidade | Observações |
|---|---|---|---|
| Condutor | Cobre estanhado 24–28 AWG | AWG | Varia por modelo |
| Blindagem | Malha cobre estanhado (+folha em opções) | — | Blindagem geral e/ou por par |
| Isolamento | PVC / LSZH | — | OPÇÃO: LSZH para ambientes críticos |
| Comprimentos padrão | 0,5 / 1 / 2 / 3 / 5 | m | Fabricado sob medida |
| Tensão máxima por pino | 30–50 | VDC | Confirmar na ficha técnica |
| Corrente por pino | RS-485). Resultado: integração sem retrabalho de painel e preservação das ligações originais. |
Documentar o mapeamento pino-a-pino é crucial para rastreabilidade. Testar sinais analógicos com instrumentos para garantir precisão após conversão. Economia significativa em horas de engenharia e tempo de parada.
Caso 3 — Testes de bancada e comissionamento de sistemas
Cenário: bancada de comissionamento onde múltiplos DUTs são conectados sequencialmente. Uso do cabo DB37 45º permite conexão rápida e consistente entre instrumentos e unidades sob teste. Resultado: testes repetíveis, menor tempo de setup e facilidade para troca de DUTs.
Recomenda-se uso de cabos etiquetados e armazenamento em painel de ferramentas para agilizar operações. Registrar resultados e configurar scripts automáticos para verificação de comunicação. Ganho direto em produtividade no comissionamento.
Comparação técnica com cabos similares da ICP DAS e erros comuns
Comparar modelos permite selecionar o cabo certo conforme ambiente, topologia e necessidade de sinal. Abaixo, indicamos critérios para comparação e erros típicos observados na prática de campo. Usar tabelas comparativas ajuda equipe a tomar decisões rápidas sem reengenharia.
Tabela comparativa entre modelos ICP DAS
| Modelo | Ângulo | Blindagem | Tipo | Aplicação ideal |
|---|---|---|---|---|
| DB37-45 | 45º | Malha + folha | macho-fêmea | Painéis compactos, RS-485 |
| DB37-90 | 90º | Malha | macho-fêmea | Saídas em lateral |
| DB37-straight | 0º | Folha | macho-fêmea | Bancadas e conexões diretas |
Escolher entre 45º e 90º depende de espaço; blindagem folha+malha é preferível em ambientes com alta EMI. Verificar acabamento de contato (ouro para altas exigências de ciclo de conexão). Compare sempre especificações elétricas, não apenas forma física.
Erros comuns de instalação e como evitá-los
Erros frequentes: aterramento da blindagem errado (causando loop), curvatura excessiva próximo ao conector, invólucro mal apertado e pinout incorreto. Evitar utilizando checklist pré-instalação, torque recomendado e confirmação pino-a-pino com multímetro. Treinamento da equipe de manutenção reduz incidência de falhas.
Evitar cruzar cabos de potência com cabos de sinal; se necessário, manter separação e usar blindagem reforçada. Registrar alterações e atualizar diagramas elétricos para prevenir erros futuros. Para diagnóstico rápido, mantenha cabos reservas no estoque.
Diagnóstico rápido e soluções
Fluxo de verificação: (1) teste continuidade pino-a-pino; (2) verificar aterramento da blindagem; (3) checar terminação e polaridade em RS-485; (4) substituir cabo por conhecido bom. Em muitos casos, troca rápida resolve problemas temporários e isola falhas do equipamento.
Se persistir, inspecionar conectores para oxidação e desgaste de contatos; medir resistência de contato. Documentar incidentes e realizar análise de causa raiz para ações preventivas. Ferramentas como analisadores de protocolo e osciloscópios ajudam na identificação de degradação de sinal.
Conclusão
Resumo técnico: o cabo DB37 macho-fêmea 45º da ICP DAS é uma solução robusta e prática para interconexões industriais em painéis compactos, oferecendo blindagem, opções de materiais e compatibilidade com protocolos seriais padrão. Seus diferenciais (ângulo 45º, qualidade de contato, versões customizáveis) reduzem risco de falhas mecânicas e preservam integridade de sinal em ambientes com EMI. Em projetos IIoT e SCADA, escolher o cabo correto influencia diretamente disponibilidade, MTBF e custos operacionais.
Chamada para ação: se estiver especificando cabos para painel, retrofit ou bancada de teste e precisa de suporte técnico ou cotação, entre em contato com a equipe ICP DAS/LRI. Para aplicações que exigem essa robustez, a série cabo DB37 macho-fêmea 45º da ICP DAS é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/comunicacao-de-dados/cabo-db37-macho-para-femea-45o e explore outras opções em https://www.blog.lri.com.br/produtos/cabos-industriais-db37.
Incentivo à interação: comente suas dúvidas, descreva seu cenário de aplicação ou peça auxílio no pinout nos comentários — nossa equipe técnica responderá com orientações práticas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
