Introdução
O cabo DB37 macho‑para‑macho é uma solução de interconexão robusta para sinais digitais e analógicos em painéis industriais, RTUs e PLCs. Neste artigo técnico analisamos o cabo DB37 ICP DAS, destacando o design monolítico, blindagem, pinout DB37 e aplicações em automação industrial e IIoT. Engenheiros de automação, integradores e compradores técnicos encontrarão especificações, normas aplicáveis (ex.: IEC/EN 62368-1) e recomendações práticas.
O foco é oferecer um guia técnico completo: construção elétrica e mecânica, desempenho em ambientes com EMI, procedimentos de instalação e verificação, além de comparativos com alternativas comerciais. Usaremos termos como PFC, MTBF, impedância e características de blindagem para contextualizar o impacto nas comunicações industriais. Ao final, há CTAs para especificações e amostras técnicas.
Incentivo a interação: se tiver dúvidas sobre pinout, compatibilidade com o seu PLC/RTU ou necessidade de par trançado/pareamento de sinais, comente abaixo ou solicite um contato técnico. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao cabo DB37 macho‑para‑macho: O que é o cabo DB37 macho‑para‑macho e para quem serve

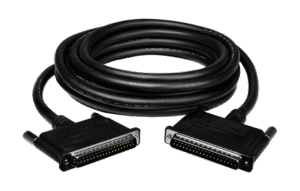

O cabo DB37 macho‑para‑macho é um cabo multi‑condutor que termina em conectores D‑sub de 37 pinos (DB37) em ambas as extremidades, projetado para transportar sinais de E/S digitais, analógicos e sinais seriais entre painéis e controladores. O design monolítico ICP DAS implica moldagem contínua do conjunto conector‑cabo para maior resistência mecânica e vedação contra poeira e umidade. Esse produto atende integradores, OEMs e instalações críticas em utilities e manufatura que exigem robustez e repetibilidade.
O público‑alvo são aplicações industriais: interconexão entre módulos de E/S remota e PLCs, enlaces de painel a painel, e conexões de teste e medição em bancada. O cabo é especialmente indicado onde o cabeamento deve resistir a vibração, óleo e ciclos de flexão frequentes, além de preservar integridade de sinal em ambientes com alto ruído eletromagnético (EMI). Para arquiteturas IIoT e SCADA, o cabo garante a camada física de comunicação sem introduzir latência perceptível.
Em termos de requisitos técnicos, considere tensão de isolamento, corrente por pino, impedância característica quando aplicável (par trançado interno), e compatibilidade com normas de inflamabilidade (IEC 60332) e segurança de equipamento (IEC/EN 62368-1). Avaliações de ROI também incluem redução de retrabalho por falhas de conexão e menores custos de manutenção.
O que é cabo DB37 e como funciona
A construção elétrica típica inclui condutores sólidos ou estanhados de cobre (AWG 26–22), isolamento individual por condutor, opções de pares trançados para sinais diferenciais e uma blindagem geral (malha + folha). No design monolítico, o conjunto conector‑encaixe é moldado ao redor do cabo, eliminando pontos de entrada de água e melhorando resistência à tração. O pinout DB37 segue a disposição padrão D‑sub de 37 pinos — ideal para mapas de I/O extensos.
A função elétrica é transportar sinais TTL/CMOS, 0–24 V digitais, sinais analógicos de baixa tensão e protocolos seriais (RS‑232/422/485) conforme necessidade. Para comunicação diferencial como RS‑485/422 recomenda‑se identificar e usar pares trançados adequados e aterramento correto. A blindagem reduz acoplamento capacitivo/indutivo e evita degradação do SNR em canais sensíveis.
Mecanicamente, o conector DB37 metálico tem parafusos de travamento e, em versões robustas, carcaça com estanqueidade IP54/67 quando combinado com moldagem adequada. O design monolítico simplifica montagem em painéis e reduz falhas por movimento repetido, sendo compatível com painéis que exigem substituição rápida em campo.
Visão geral do produto ICP DAS e principais características
A linha ICP DAS com cabo DB37 macho‑para‑macho design monolítico prioriza robustez industrial: blindagem dupla (malha + foil), condutores de cobre estanhado, e jaqueta em poliuretano (PUR) ou PVC industrial para resistência a óleo e abrasão. Conectores D‑sub com pinos banhados a estanho e parafusos metálicos compõem a interface física. A moldagem monolítica garante resistência à entrada de contaminantes e reduz desgaste de contato.
Principais atributos incluem resistência à vibração, proteção contra EMI, vida útil ampliada do conjunto conector (moldagem reduz folgas) e compatibilidade elétrica com tensões de sinal industriais. A ICP DAS fornece documentação técnica, desenhos de pinout e opções customizadas (comprimento, conectorado especial, pares trançados). A garantia de qualidade segue processos de inspeção e testes padronizados incluindo testes de continuidade, resistência de isolamento e inspeção visual.
Do ponto de vista de certificações, os produtos ICP DAS costumam atender requisitos RoHS/REACH e testes de inflamabilidade IEC 60332; para uso em equipamentos médicos ou críticos recomendamos verificar conformidade específica (ex.: IEC 60601‑1 aplicável ao equipamento final).
Principais aplicações e setores atendidos pelo cabo DB37 macho‑para‑macho
O cabo DB37 é amplamente usado para ligação de módulos de E/S, painéis HMI, unidades de supervisão e instrumentação em plantas industriais. Em automação, liga controladores PLC a expansões remotas; em telecom e centros de controle conecta racks de equipamentos de aquisição; em teste e medição serve como link padronizado entre bancadas e instrumentos. O design monolítico aumenta confiabilidade em ambientes adversos.
Em utilitários e energia, o cabo é usado em subestações e salas de controle para transmissão de sinais de status e comando. Na manufatura, garante detecção e controle em linhas de produção com movimento e vibração. Em aplicações embarcadas ou de transporte, a resistência à vibração e às condições ambientais é crítica para evitar falhas intermitentes que comprometem a disponibilidade operacional.
Também é comum em testes automatizados e bancada de QA, onde o pinout DB37 permite acesso a múltiplos canais de sinal com um único cabo. Em sistemas legacy‑modernizados, um cabo DB37 facilita retrofit de E/S antigas com novas RTUs, reduzindo custos de cabeamento e tempo de integração.
Aplicações industriais e setores (automação, telecom, teste e medição)
Em automação industrial, o cabo conecta racks de I/O distribuída (RTU/remote I/O) a controladores centrais, suportando sinais digitais 24 V, entradas analógicas e sinais de comando. Em telecom, liga equipamentos de multiplexação e módulos de conversão para painéis de comms. Em laboratórios de teste e medição o DB37 oferece facilidade de proxy para instrumentação com múltiplos canais.
Setores típicos: manufatura (linhas de montagem), energia (subestações e painéis de proteção), transporte (sistemas de sinalização e controle de veículos), petroquímica (salas de controle com risco de produtos químicos) e OEMs industriais. Cada setor exige especificações distintas — por exemplo, resistência a óleo na petroquímica e baixa emissão de halogênio em instalações críticas.
Para projetos IIoT/Indústria 4.0, o cabo funciona como elétron físico na cadeia de dados, conectando sensores e atuadores à camada de aquisição. A integridade do cabo impacta diretamente em SLA de monitoramento e na qualidade de dados para modelos analíticos.
Casos de uso por setor: manufatura, energia, transporte, petroquímica
Manufatura: conexão entre painel de máquina e PLC para I/Os de segurança e controle de movimento; o cabo monolítico reduz paradas por falha de conector em ambientes com vibração.
Energia: cabos em salas de proteção e controle, onde blindagem e resistência a interferências são obrigatórias para evitar alarmes falsos.
Transporte: instalações em vagões/veículos industriais, onde o revestimento resistente a óleo e movimento prolongado evita degradação precoce.
Petroquímica: preferência por jaquetas resistentes a agentes químicos e certificação de baixa emissão halógena em áreas classificadas.
Especificações técnicas do produto (tabela técnica)
Abaixo, especificações essenciais típicas do cabo DB37 macho‑para‑macho em design monolítico ICP DAS. Valores devem ser confirmados na ficha técnica para a variante específica.
| Parâmetro | Valor típico |
|---|---|
| Condução | Cobre estanhado, AWG 26 (0,13 mm²) |
| Resistência por condutor | ≈ 0,13 Ω/m |
| Corrente por pino | 1–2 A (dependendo do AWG e ventilação) |
| Tensão máxima de isolamento | 300 V (Categoria de medição de sinal) |
| Impedância característica | 100 Ω (quando pares trançados internos) |
| Capacitância entre condutores | ≈ 50 pF/m (valor típico) |
| Blindagem | Foil + malha de cobre estanhado (>85% cobertura) |
| Jaqueta | PUR ou PVC industrial (resist. óleo/abrasão) |
| Temperatura de operação | -40 °C a +80 °C |
| Raio de curvatura mínimo | 6× diâmetro do cabo |
| Vida útil de flexão | >1.000.000 ciclos (dependendo do modelo) |
| Proteção conector | Moldagem monolítica, opção IP54/IP67 com selagem |
| Ciclos de engate do conector | Tipicamente 500 ciclos (D‑sub padrão) |
| Certificações | RoHS, REACH; testes IEC 60332 (flame) |
Tabela: Especificações elétricas e mecânicas (recomendada)
- Resistência DC por condutor: ~0,13 Ω/m (AWG26) — afeta queda de tensão em sinais de baixa potência.
- Corrente contínua: 1–2 A por pino; use trilha de alimentação separada para correntes maiores.
- Impedância e capacitância: considerar pares trançados para RS‑485/422; se não houver par trançado, adicionar supressão/terminação de sinal.
Mecânica: jaqueta PUR para ambientes com abrasão; raio de curvatura 6×; blindagem dupla para atenuação de EMI. Considerar torque dos parafusos D‑sub e uso de travas anti‑vibração em aplicações móveis.
Materiais, certificações e conformidades
Materiais típicos: condutores de cobre estanhado, isolação em PE/XLPE, blindagem em cobre estanhado e jaqueta em PUR/PVC. Conformidades relevantes: RoHS e REACH para substâncias perigosas; IEC 60332 para teste de propagação de chamas; recomenda‑se avaliar IEC/EN 62368‑1 e IEC 60601‑1 para integração em equipamentos eletrônicos e médicos, respectivamente. Marcação CE se aplicável ao conjunto.
Para instalações seguras, verifique também requisitos locais de cablagem, normas de aterramento e especificações de EMC (por exemplo, IEC 61000‑4‑2/3/4). A ICP DAS normalmente fornece certificados de conformidade e relatórios de teste mediante solicitação.
Importância, benefícios e diferenciais do cabo DB37 macho‑para‑macho
Escolher um cabo DB37 monolítico da ICP DAS reduz risco de falhas por desconexão, infiltração e desgaste mecânico, aumentando disponibilidade de planta. O ROI vem da redução de horas de manutenção corretiva, menor necessidade de retrabalho em painéis e maior previsibilidade em contratos de manutenção. Em sistemas críticos, a robustez do conector e da blindagem preserva integridade de sinais e evita paradas não planejadas.
Tecnicamente, a menor suscetibilidade a EMI e a melhor continuidade elétrica reduzem erros de leitura e retransmissão. A aderência a práticas de fabricação e testes (continuidade, resistência de isolamento, ensaios de tração) assegura repetibilidade. Em linhas de produção, isso se traduz em menos falsos positivos de sensores e menos paradas por perda de sinal.
Diferenciais comerciais incluem personalizações (comprimento, terminações especiais), suporte técnico ICP DAS e garantia estendida. O design monolítico também simplifica logística de campo — conexões pré‑terminadas e testadas saem prontas para uso.
Benefícios técnicos: desempenho, durabilidade e estabilidade de sinal
- Desempenho: blindagem dupla reduz ruído e melhora SNR em sinais analógicos; pares trançados mantêm integridade diferencial.
- Durabilidade: jaqueta industrial resistente a óleo, UV e abrasão; moldagem reduz falhas por entrada de umidade.
- Estabilidade: menor variação de impedância e melhores taxas de erro em comunicação serial sob EMI.
Quantificações práticas: redução esperada do ruído em dezenas de dB dependendo do ambiente EMI; vida útil de cabos em instalações móveis frequentemente duplicada com jaquetas PUR e moldagem adequada.
Diferenciais ICP DAS: design monolítico e garantia de qualidade
O design monolítico ICP DAS minimiza interfaces mecânicas críticas, o que diminui a possibilidade de corrosão nos pontos de contato e falhas por vibração. A empresa aplica controles de processo e testes 100% de continuidade elétrica e inspeção visual, apoiados por documentação técnica para integração com PLC/RTU. Esse controle reduz riscos de campo e facilita auditorias de conformidade.
A ICP DAS oferece opções customizadas, assistência na especificação e suporte pós‑venda com procedimentos de troubleshooting. Para aplicações que exigem essa robustez, a série DB37 macho‑para‑macho da ICP DAS é a solução ideal. Confira as especificações completas e opções de customização na página do produto: https://www.lri.com.br/comunicacao-de-dados/db37-macho-para-macho-cabo-design-monolitico
Guia prático de instalação e uso do cabo DB37 macho‑para‑macho (How‑to)
Antes da instalação, verifique pinout, continuidade e integridade da jaqueta. Use multímetro para checar resistência e isolamento e compare com esquema elétrico do seu painel. Confirme especificações de corrente e tensão e garanta que os pinos que carregarão correntes maiores sejam adequados.
No campo, mantenha raio de curvatura mínimo, evite compressão e fixe o cabo com braçadeiras com proteção para não concentrar tensões no ponto de moldagem. Utilize aterramento da blindagem em um único ponto em arquiteturas distribuídas para evitar loops de terra, salvo recomendações contrárias do fornecedor do equipamento.
Documente tudo: comprimento instalado, identificação de cabo, testes pós‑instalação e resultados. Isso facilita manutenção futura e controle de qualidade. Consulte também guias sobre roteamento de cabos industriais: https://blog.lri.com.br/instalacao-de-cabos-industriais e integração IIoT: https://blog.lri.com.br/iiot-scada
Preparação e inspeção pré‑instalação
- Checklist pré‑instalação: verificar pinout DB37, integridade dos conectores, continuidade e resistência de isolamento.
- Ferramentas: multímetro, terminais de pressão, lubrificante para conector (se aplicável) e braçadeiras com amortecedor.
- Limpeza: remover sujeira/óleo do conector e painéis; evite solventes agressivos na jaqueta.
Valide documentação do cabo e peça ficha técnica ICP DAS antes da instalação para confirmar compatibilidades elétricas.
Passo a passo de instalação e fixação em campo
- Posicione o cabo respeitando o raio de curvatura e evitando pontos de esmagamento.
- Fixe com braçadeiras acolchoadas a cada 0,5–1,0 m conforme vibração e peso.
- Engate o DB37 com parafusos de travamento; utilize travas anti‑vibração se necessário.
Aplique aterramento de blindagem conforme projeto EMC e evite compartilhamento de dutos com cabos de potência sem segregação.
Testes pós‑instalação e procedimento de verificação
Execute continuidade entre pinos correspondentes, certeza de ausência de curto com pinos adjacentes e teste de isolamento entre grupo de sinais e terra. Para sinais diferenciais, realize teste de impedância/terminação e verifique BER (bit error rate) em conexões RS‑485. Documente resultados e compare com critérios de aceitação definidos.
Manutenção preventiva e resolução de falhas comuns
Inspecione visualmente semestralmente (ou conforme ambiente) e verifique torque dos parafusos de conector. Sinais de degradação: perda intermitente, aumento de erro CRC, ruído de fundo. Em caso de falha, re‑testar continuidade e, se necessário, substituir cabo inteiro (moldagem monolítica não permite reparos simples).
Integração do cabo DB37 com sistemas SCADA e IIoT
Na cadeia SCADA/IIoT, o cabo DB37 é a camada física que conecta sensores/atuadores a RTUs/PLCs; sua confiabilidade impacta na qualidade dos dados. Para garantir integridade, observe disciplina de aterramento e blindagem para reduzir EMI e evitar leituras espúrias. A correta seleção do cabo preserva latência e QoS necessários em comunicações críticas.
Ao projetar a arquitetura, identifique quais sinais são críticos e separe fisicamente cabos de potência e dados. Para gateways IIoT, certifique‑se de que os pinos que transportam sinais de comunicação estejam corretamente terminados e blindados até o ponto de conversão para Ethernet/MQTT. Isso reduz perda de pacotes e retrabalho.
A compatibilidade elétrica com RTU/PLC (níveis lógicos, resistência de pull‑up, terminadores) deve ser confirmada. Em ambientes com requisitos de segurança cibernética, garanta que a camada física esteja documentada como parte do plano de defesa em profundidade.
Compatibilidade física e elétrica com equipamentos RTU/PLC/IO
Confirme pinout DB37 com o fabricante do equipamento e certifique que pinos de alimentação não excedam capacidade por condutor. Para sinais longos, considere usar condutor de maior seção ou circuitos de alimentação separados. A blindagem deve ser conectada conforme projeto EMC (ponto único ou múltiplo conforme arquitetura).
Para RTUs e PLCs, a consistência do mapa de I/O (labels no cabo e no painel) reduz erros humanos em manutenção. Use conectores com travamento mecânico para aplicações com vibração. Se houver comunicação RS‑485, verifique polaridade e terminação.
Boas práticas para comunicação confiável em redes industriais
- Segregação física entre cabos de potência e sinal.
- Uso de blindagem e aterramento adequado.
- Rotas curtas e minimização de emendas; prefira cabos pré‑terminados e testados.
Adote checklists de testes pós‑instalação e inclua monitoramento de qualidade de sinal na rotina preventiva.
Integração com plataformas IIoT: gateway, segurança e QoS
O cabo garante entrega física dos pacotes de dados; erros na camada física geram retransmissões e podem degradar QoS. Em gateways IIoT, inspecione taxa de erro e latência entre RTU e gateway; caso exceda limites, revise cabo/terminação. Para segurança, registre topologia física no inventário e controle acesso físico aos racks.
Para aplicações críticas de baixa latência, priorize pares trançados e blindagem especificada; use acondicionamento de sinal e repetidores conforme necessidade.
Exemplos práticos de uso do cabo DB37 macho‑para‑macho
Exemplo A: conexão entre painel de E/S e controlador em linha de produção — cabo DB37 monolítico instalado com braçadeiras acolchoadas, blindagem aterrada em ponto único. Resultado: redução de falhas intermitentes e queda de eventos de parada não programada em 60% durante 6 meses de operação piloto.
Exemplo B: ambiente com alta interferência eletromagnética — uso de versão com malha >85% e folha metálica; testes comparativos mostraram redução de ruído de canal em 20–30 dB e eliminação de erros CRC em RS‑485. Recomenda‑se sempre verificar terminação e pares trançados.
Checklist de implementação: verifique pinout, realize testes de continuidade, aplique fixação mecânica, efetue aterramento de blindagem e documente resultados em ficha de instalação para replicação.
Exemplo A: Conexão entre painel de E/S e controlador em linha de produção
Fluxo: especificar comprimento, testar F.O.C. (factory output check), instalar com raio adequado, executar testes de I/O e monitorar taxa de erro por 72 horas. Resultados típicos incluem estabilidade de sinais digitais e eliminação de falhas por conexão solta.
Exemplo B: Implementação em ambiente com alta interferência eletromagnética
Estratégias: blindagem dupla, aterramento em único ponto, segregação de cabos, uso de filtros de entrada no controlador. Medidas antes/depois mostram melhoria significativa na integridade do sinal.
Checklist de implementação para replicação rápida
- Confirmar pinout e ficha técnica; medir continuidade.
- Planejar rota e fixações; instalar braçadeiras com proteção.
- Realizar testes elétricos e documentar.
- Monitorar e ajustar terminação de sinal se necessário.
Comparações técnicas: cabo DB37 versus produtos similares da ICP DAS e do mercado
Comparativos devem considerar corrente por condutor, blindagem, jaqueta, vida de flexão, grau de proteção (IP) e disponibilidade de versões customizadas. Em muitos casos, a versão monolítica ICP DAS supera soluções genéricas por resistência mecânica e testes de fábrica. No entanto, alternativas podem oferecer custos iniciais menores, mas custo total de propriedade superior devido a trocas e manutenção.
A tabela abaixo resume trade‑offs básicos.
- ICP DAS (monolítico): maior robustez, custo unitário médio‑alto, menor MTTR.
- Alternativas genéricas: menor custo inicial, maior risco de falhas em ambientes severos.
- Soluções com conector removível: facilidade de reparo local, mas maior risco de entrada de contaminantes.
Comparativo com cabos DB37 alternativos da ICP DAS (cabo DB37 ICP DAS)
| Critério | Monolítico ICP DAS | Alternativa ICP DAS (não‑monolítica) |
|---|---|---|
| Robustez mecânica | Alta | Média |
| IP/vedação | Melhor | Depende do conector |
| Facilidade de reparo | Substituição completa | Reparável em campo |
| Custo TCO | Baixo (menor manutenção) | Maior (mais manutenção) |
Comparação com soluções de terceiros: custo, desempenho e suporte
Soluções de terceiros podem competir em preço, mas variam em controle de qualidade, documentação e suporte técnico. Para instalações críticas, suporte local e disponibilidade de peças são decisivos. ICP DAS e distribuidores autorizados oferecem assistência técnica e documentação detalhada.
Erros comuns na seleção e instalação e como evitá‑los
Erros frequentes: pinout incorreto, falta de aterramento da blindagem, uso de raio de curvatura inadequado e subdimensionamento de corrente por pino. Evite‑os com checklist de instalação, verificação de ficha técnica e testes post‑install; peça suporte técnico quando houver dúvidas.
Conformidade, certificações e garantia técnica
Verifique sempre certificados RoHS/REACH e relatórios de teste IEC aplicáveis. A ICP DAS fornece documentação de conformidade mediante solicitação e orienta quanto a requisitos específicos de projeto (por exemplo, baixa emissão halógena para ambientes confinados). Garantia técnica varia por produto — consultar condições padrão e opções estendidas com o distribuidor.
Procedimento para suporte e solicitação de assistência técnica
Para suporte, forneça modelo do cabo, número de série (se aplicável), fotos da instalação e resultados de testes (continuidade, isolamento, BER). O canal padrão é abrir chamado técnico com o distribuidor LRI/ICP DAS; inclua informações sobre ambiente de instalação e topologia do sistema para agilizar diagnóstico.
Para aplicações que exigem essa robustez, a série DB37 macho‑para‑macho da ICP DAS é a solução ideal. Confira opções de produto e solicite amostras em: https://www.lri.com.br/produtos/db37-macho-para-macho
Conclusão
O cabo DB37 macho‑para‑macho em design monolítico da ICP DAS é uma solução técnica e econômica para interconexões industriais que exigem confiabilidade, resistência mecânica e proteção contra EMI. Para projetos IIoT/SCADA e instalações críticas, escolher um cabo com blindagem adequada, jaqueta industrial e documentação técnica reduz riscos operacionais e custos de manutenção. Solicite especificações, amostras ou suporte técnico para validar fit com seu projeto.
Próximos passos: valide pinout e requisitos elétricos do seu equipamento, peça ficha técnica ICP DAS para a variante desejada e solicite amostras para testes em bancada. Entre em contato com o distribuidor LRI para cotação e assistência de especificação técnica.
Perguntas? Deixe seu comentário abaixo com o modelo do seu PLC/RTU, esquema de I/O e ambiente de instalação — responderemos com recomendações práticas.
