Introdução

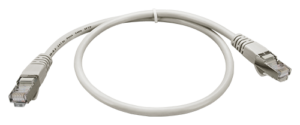

O Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335) é um cabo blindado projetado para comunicações industriais que exigem robustez eletromagnética, estabilidade de sinal e compatibilidade com redes SCADA e IIoT. Desde o primeiro parágrafo, destacamos que este cabo Cat5e industrial oferece impedância nominal de 100 Ω, largura de banda até 100 MHz e construção com blindagem por malha para reduzir EMI em ambientes adversos. Esses atributos tornam o 9335 adequado para conectar controladores, switches gerenciáveis, I/O remotos e equipamentos PoE em plantas industriais e utilities.
Em termos técnicos e de conformidade, o 9335 atende requisitos típicos de cabeamento estruturado e a interoperabilidade com equipamentos certificados por normas IEC/TIA/EIA. Embora cabos não sejam diretamente cobertos por IEC/EN 62368-1 ou IEC 60601-1, a sua utilização em sistemas que seguem essas normas exige que o cabeamento minimize riscos eletromagnéticos e garanta integridade dos sinais. Considerações de MTBF e projeto de PFC aparecem na camada do sistema (ex.: switches e fontes PoE) e o cabo contribui para a confiabilidade do enlace.
Este artigo técnico, orientado a engenheiros de automação, integradores e compradores técnicos, aborda construção, critérios de seleção, especificações, instalação, teste e integração do 9335 em topologias industriais. Vamos cobrir boas práticas de RJ-45 crimpagem, mitigação de EMI, testes de NEXT/FEXT e limitações em cenários que podem demandar Cat6 ou fibra óptica. Para leituras complementares, consulte nossos guias sobre cabeamento industrial e testes: https://blog.lri.com.br/guia-cabos-industriais e https://blog.lri.com.br/como-testar-links-ethernet-industriais.
Introdução ao Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335): visão geral e conceito — O que é?
O 9335 é um cabo Ethernet Cat5e com blindagem por malha (braid shield) e terminações RJ-45 projetado para ambientes industriais. Seu objetivo é minimizar interferência eletromagnética (EMI) e manter integridade de sinal em instalações próximas a painéis de potência, inversores e cabos de energia de alta corrente. Em aplicações IIoT e SCADA, o 9335 atua como o canal físico confiável entre sensores/RTUs e switches ou gateways.
Do ponto de vista elétrico, o cabo mantém impedância característica de 100 Ω, atenuação e NEXT dentro de limites Cat5e, permitindo comunicação até 1 Gbps em distâncias reduzidas e 100 Mbps com desempenho garantido a 100 m. A blindagem por malha melhora a imunidade à interferência de campo magnético/radiofrequência e facilita o aterramento da blindagem ao chassi, prática recomendada em instalações industriais.
O 9335 é frequentemente escolhido quando há necessidade de balancear custo e robustez: oferece maior proteção que um UTP comum sem o custo e rigidez de cabos de categoria superior ou cabos blindados par-a-par (STP/FTP complexos). Para aplicações que exigem essa robustez, a série ICP DAS 9335 da ICP DAS é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-categoria-5e-rj-45-para-rj-45-com-malha-9335.
Descrever o produto: componentes, construção e terminações RJ-45
A construção típica do 9335 inclui: condutores de cobre eletrolítico, normalmente 24 AWG stranded (7/0.2 mm ou equivalente), pares trançados com lay adequado e blindagem por malha envolvendo todos os pares (overall braid). O revestimento externo é em PVC ou LSZH conforme versão, com proteção contra abrasão e agentes químicos comuns em instalações industriais. A blindagem é concebida para prover cobertura elevada (>85%) e baixa resistência de contato ao aterramento.
As terminações RJ-45 recomendadas para este cabo são plugs metálicos compatíveis com cabo blindado, com conexão para fita-dreno ou contato da malha ao invólucro metálico do plug. Ao usar conectores modulares, escolha plugs e jacks com continuidade de blindagem para manter a eficácia EMI. Para PoE, atente ao perfil térmico: a blindagem pode alterar dissipação de calor em runs de alta corrente.
Do ponto de vista elétrico, a combinação de pares trançados, geometria e blindagem define parâmetros como diafonia, capacitância (p.ex. ~52 pF/m), velocidade de propagação (~70% c) e atenuação (~22–24 dB/100m @100 MHz). Esses valores influenciam diretamente testes de NEXT, FEXT e perda de inserção, que devem ser validados após instalação com testadores apropriados.
Quando e por que usar este cabo: critérios de seleção
Use o 9335 quando seu projeto exige: (1) proteção contra EMI/EMC em painéis e laços paralelos a cabos de potência; (2) compatibilidade com switches gerenciáveis e dispositivos PoE em ambientes industriais; (3) cabeamento estruturado com necessidade de maior robustez mecânica que UTP. A blindagem reduz interrupções e retransmissões, melhorando disponibilidade para aplicações SCADA e telemetria crítica.
Critérios de seleção práticos incluem: distância do enlace (até 100 m para 100 Mbps), necessidade de PoE (verificar perdas e perfil térmico), requisitos de flexibilidade (instalação em dutos ou bandejas), temperatura operacional e certificações (ISO/IEC 11801, TIA/EIA-568). Se houver presença de campos EMI intensos (motores, inversores), a blindagem por malha é um diferencial decisivo.
Por fim, avalie alternativas: para latência ultra-baixa e enlaces críticos que demandam maior largura de banda ou imunidade a interferência óptica, considere Cat6 shielded ou fibra óptica. A escolha deve alinhar custo, manutenção e requisitos de disponibilidade (SLA) do sistema SCADA/IIoT.
Principais aplicações e setores atendidos pelo Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335)
O 9335 atende setores industriais tradicionais: manufatura, automação, óleo & gás, papel e celulose, e utilidades (energia e água). Em plantas industriais, é usado para conexões de switches industriais, módulos I/O e painéis de controle, onde ambientes são ruidosos eletromagneticamente. A resistência mecânica e a blindagem melhoram a confiabilidade de enlaces críticos para controle de processo.
No setor de energia e utilities, o cabo é aplicado em subestações, painéis de proteção relés digitais e sistemas de telemetria, onde conformidade com normas EMC e isolamento da malha ao aterramento do sistema é essencial para evitar corruptela de dados. Em estações de tratamento e transporte, o 9335 facilita links de monitoramento remoto com menor risco de falhas por ruído.
No cenário de IIoT e Indústria 4.0, o 9335 conecta gateways, switches PoE e dispositivos edge, garantindo integridade na transmissão de telemetria e reduzindo erros de comunicação que prejudicam analytics e OEE. Sua compatibilidade com protocolos Ethernet industriais e baixo custo relativo tornam-no escolha pragmática para upgrades de planta.
Aplicações industriais e de automação
Em painéis e barramentos, o 9335 liga controladores PLC/RTU a switches e módulos remotos, suportando protocolos como Modbus TCP, EtherNet/IP e PROFINET. A blindagem reduz erros de frame e retransmissões que impactam latência determinística. Para projetos com requisitos de MTBF altos, o cabo contribui para reduzir churn e manutenção.
Em linhas de produção e células robóticas, o 9335 é indicado para conexões de I/O distribuído e câmeras de visão que operam sem fibra. O cabo também é usado para enlaces de segurança e aquisição de dados, onde a perda de pacotes pode ocasionar falhas de processo. A escolha por cabo blindado facilita cumprimento de requisitos de segurança funcional quando combinado com práticas de aterramento.
Em redes de campo com switches gerenciáveis, o 9335 assegura menor susceptibilidade a interferências de inversores e freios dinâmicos. Para aplicações com PoE, é fundamental dimensionar a potência e considerar dissipação térmica da mala da blindagem no cálculo do perfil PSE/PD.
Aplicações em infraestrutura, data centers e telecom
Em cabeamento estruturado de salas técnicas, o 9335 serve para patch cords e backbone de curta distância, onde a blindagem oferece benefício em racks próximos a nobreaks e transformadores. Em data centers compactos de plantas (edge DC), o uso de cabos blindados garante menos erros em links críticos entre switches e servidores industriais.
Como patch cord em ambientes com presença de fontes de EMI, a blindagem metálica protege contra ruído radiado e impede acoplamento para cabos UTP adjacentes. Em pontos de interconexão que requerem continuidade de blindagem, utilize racks e tomadas com continuidade metálica para evitar loops de terra.
Para telecom interno e instalações M2M, quando a topologia exige cabos robustos e de fácil manutenção, o 9335 é uma alternativa econômica antes de migrar para fibra. No entanto, para enlaces maiores que 100 m ou com requisitos multi-gigabit persistentes, a fibra será preferível.
Especificações técnicas do Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335)
Abaixo está a ficha técnica resumida para consultas rápidas; valores típicos para Cat5e blindado:
Tabela de especificações
| Parâmetro | Especificação típica |
|---|---|
| Tipo de condutor | Cobre eletrolítico flexível, stranded |
| Bitola AWG | 24 AWG (7×0.2 mm) |
| Impedância | 100 Ω ±15% |
| Velocidade suportada | 100 Mbps até 100 m; 1 Gbps em distâncias reduzidas |
| Largura de banda | 100 MHz |
| Atenuação (@100 MHz) | ≈ 22–24 dB/100 m |
| NEXT / FEXT | Conforme Cat5e (TIA/EIA-568) |
| Blindagem | Malha (braid) overall; versão com fita + malha possível |
| Diâmetro externo | ~6.0–7.5 mm (varia conforme revestimento) |
| Comprimento padrão | 1–100 m (patch) / 305 m (roll) |
| Temperatura operação | -20 °C a +60 °C (PVC) / -20 °C a +80 °C (LSZH opcional) |
| Certificações | ISO/IEC 11801, TIA/EIA-568, RoHS, opções UL (CM/CMR) |
| Observações | Compatível com conectores RJ-45 blindados (metal) |
Normas, certificações e conformidade (blindagem malha, cabo Cat5e industrial)
O 9335 foi desenvolvido para seguir os parâmetros de desempenho das normas TIA/EIA-568 e ISO/IEC 11801 para cabos Cat5e. Para garantir interoperabilidade com equipamentos sob normas IEC/EN 62368-1 e requisitos EMC (CISPR/EN 55032), a blindagem e o aterramento devem ser implementados conforme IEC 61000-4 (imunidade). Certificações RoHS e marcações UL (quando aplicável) garantem conformidade ambiental e segurança contra riscos de combustão.
Em ambientes médico-industriais, embora o cabo não substitua requisitos de IEC 60601-1, sua utilização em sistemas que interagem com equipamentos médicos exige atenção a isolamento e compatibilidade EMC. Em instalações críticas, atente-se a ensaios de conformidade realizados em conjunto com equipamentos finais.
Para documentação e roteiros de validação, recomendamos teste e certificação do link com equipamentos homologados (ex.: Fluke DTX) e manutenção de registros conforme política de qualidade da planta (ISO 9001) para garantir rastreabilidade e conformidade.
Importância, benefícios e diferenciais do produto Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335)
A blindagem por malha oferece imunidade superior a EMI, reduzindo erros de comunicação e a necessidade de retransmissão, o que melhora a disponibilidade e reduz custos operacionais (TCO). Em aplicações industriais com motores e inversores próximos, a malha protege contra campos radiados e condução capacitiva entre cabos.
Além da imunidade EMI, o 9335 apresenta durabilidade mecânica aprimorada e opções de revestimento (LSZH) para áreas com requisitos de baixa emissão de fumaça. O custo de aquisição é competitivo frente a soluções Cat6 S/FTP e muito inferior à migração para fibra, sendo uma solução de equilíbrio entre custo e robustez.
Do ponto de vista comercial, reduzir o número de falhas de enlace tem impacto direto em OEE e manutenção corretiva. Em arquitetura IIoT, a melhoria na qualidade do enlace diminui jitter e perda de pacotes, facilitando análises de dados em tempo real e garantindo SLAs de latência.
Benefícios da blindagem por malha em ambientes industriais
A malha proporciona cobertura ampla e baixa resistência de contato ao chassis, o que facilita o aterramento e controle de correntes parasitas. Em comparação com fita (foil), a malha é mais resistente a danos mecânicos e flexão repetida em rotas com movimentação.
Reduzindo a susceptibilidade a ruído, a blindagem mantém margens de erro menores em testes de Next e attenuation, o que é crítico em topologias com muitos nós e caminhos de diagnóstico. A continuidade da blindagem até o ponto de aterramento evita loops e ruídos induzidos em sinais.
Para uma blindagem efetiva, recomenda-se crimpagem de conectores RJ-45 metálicos com contato com a malha e conexão de terra na extremidade de equipamento (chassi), seguindo boas práticas EMC (IEC 61000-5).
Durabilidade, flexibilidade e manutenção reduzida (blindagem malha, cabo Cat5e industrial)
O 9335 combina flexibilidade suficiente para rotas em bandejas e conduítes industriais com resistência a abrasão, reduzindo necessidade de reparos. A blindagem protege também contra danos por roedores e abrasão mecânica em trechos expostos quando comparado a UTP.
A manutenção reduzida se traduz em menos paradas de produção e menor custo com substituições. Isso impacta o cálculo de TCO e justifica o investimento inicial em projetos com altos requisitos de disponibilidade.
Em termos operacionais, a escolha do revestimento (PVC vs LSZH) deve considerar normas locais de segurança contra incêndio e exigências de áreas classificadas.
Guia prático e aplicação: como instalar e usar o Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335)
Antes da instalação, verifique o percurso, comprimento, necessidade de PoE e equipamentos de extremidade. Selecione conectores RJ-45 blindados compatíveis e ferramentas adequadas. Faça inventário de materiais: cabos, plugs metálicos, fita-dreno, grampos, canaletas e etiquetagem conforme padrão de cabeamento da planta.
Ao instalar, respeite curvaturas mínimas (raio mínimo ~4x diâmetro externo do cabo) para preservar impedância e reduzir perda. Evite caminhos paralelos prolongados com cabos de energia; quando inevitável, mantenha separação e utilize pontos de travessia em 90°. Em painéis, fixe o cabo com braçadeiras que não comprimam a blindagem.
Para manutenção, registre terminais e resultados de testes. Manutenções preditivas podem incluir medição periódica de resistência de aterramento da malha e verificação de continuidade do par; substitua trechos danificados e evite reparos improvisados que retirem a blindagem.
Preparação e ferramentas necessárias para instalação
Ferramentas essenciais: alicate de crimpagem para plugs RJ-45 metálicos, decapador controlado, cortador, testador de cabos (certificador de categoria), multímetro para verificação de continuidade e aterramento, e terminais/shields compatíveis. Use conectores blindados com contato para a malha e, se houver, utilize fita-dreno para garantir conexão confiável.
Materiais auxiliares: etiquetas permanentes, braçadeiras de nylon com tratamento UV para área externa, canaletas metálicas para continuidade de blindagem, e selantes quando passar por paredes externas. Documente diagrama de rede e posicionamento dos pontos.
Antes de iniciar crimpagem, verifique versão do cabo (PVC/LSZH) e escolha plug compatível. Treine equipe para manter o twist dos pares o mínimo possível até o ponto de terminação (máx. 13 mm de untwist recomendado).
Passo a passo de instalação: crimpagem RJ-45, roteamento e fixação
1) Remova a capa externa preservando a fita-dreno/malha; deixe o dreno para fora do plug para contato com o corpo metálico do conector.
2) Mantenha pares trançados o mais próximo possível do plug (untwist ≤13 mm) e alinhe a sequência de pares conforme padrão (TIA-568B ou A).
3) Insira no plug metálico, verifique contato mecânico da malha e crimpe com alicate adequado; instale capa de proteção e confirme travamento físico.
No roteamento, evite curvas agudas; fixe o cabo a cada 30–50 cm em trechos verticais e horizontais. Em painéis, use trilhos/chassi com conexão da malha a terra local. Registre comprimento e posição para certificação.
Testes pós-instalação e certificação de link
Use certificador (ex.: Fluke DTX) para realizar testes de wire map, comprimento, perda de inserção, NEXT, FEXT, return loss e aferir se o link atende Cat5e. Interprete resultados conforme limites de TIA/EIA-568 para aceitação. Teste PoE se aplicável, verificando tensão, corrente e aquecimento.
Testes básicos: continuidade, identidade de pares e inversão. Testes avançados: miering de perda por frequência, parâmetros DC (resistência de par). Documente e arquive relatórios.
Boas práticas para mitigação de EMI e proteção mecânica (RJ-45 crimpagem, blindagem malha)
- Aterre a blindagem apenas em um ponto (preferencialmente no painel/chassi) para evitar loops de terra.
- Use conectores e painéis blindados para continuidade de malha.
- Mantenha separação ou uso de eletrodutos metálicos para segregação entre energia e sinal.
Evite cortar a malha; utilize o dreno para conexão ao conector. Em áreas com vibração, use braçadeiras acolchoadas e proteção adicional.
Integração com sistemas SCADA e plataformas IIoT usando Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335)
O 9335 é adequado para links que conectam RTUs, PLCs e gateways IIoT a switches gerenciáveis, fornecendo um meio físico com boa imunidade a ruído. Para integração SCADA, priorize testes de latência e perda de pacotes, pois loops e retransmissões podem impactar performance de controle e alarmes.
Em arquiteturas IIoT, o cabo serve para backhaul entre sensores e nós edge, onde os dados são agregados e enviados para servidores ou cloud. A blindagem contribui para a estabilidade do enlace e facilita a manutenção de SLAs de transmissão de dados e logs para analytics.
Ao conectar equipamentos ICP DAS (I-8K, I-7000, gateways), verifique compatibilidade de conectores RJ-45 blindados e use switches com gerenciamento para implementar VLANs, QoS e monitoramento SNMP para aumentar confiabilidade.
Topologias de rede recomendadas para SCADA/IIoT
Topologias típicas: estrela para simplicidade e fácil isolamento de falhas; anel com redudância (com RSTP/HSR/PRP) para alta disponibilidade; e hierarquia em camadas para segmentação de tráfego. Em redes críticas, combine cabos blindados com switches redundantes e fontes com PFC para reduzir impacto de variações elétricas.
Utilize VLANs para separar tráfego operacional de TI e aplique QoS para priorizar pacotes de controle/telemetria. Em links de backbone dentro da planta, considere fibra para distâncias e largura de banda maiores, mantendo 9335 para trechos finais.
Documente latências, MTTR e MTBF esperados; implemente monitoramento contínuo (SNMP/NetFlow) para identificar degradação de enlace.
Requisitos de desempenho, latência e confiabilidade para comunicações industriais (blindagem malha, cabo Cat5e industrial)
Métricas críticas incluem perda de pacotes (ideal <0.1%), latência determinística (dependendo do protocolo, frequentemente 100 m com alta demanda ou para multi-gigabit consistente. Em ambientes onde isolamento galvânico é crítico, ou para longas distâncias, prefira fibra óptica. Para maiores taxas e menor crosstalk, considere Cat6a.
Conclusão estratégica: resumo, próximos passos e chamada para ação — Entre em contato / Solicite cotação
O Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335) oferece excelente combinação de imunidade EMI, custo-benefício e compatibilidade com redes industriais SCADA/IIoT. Para muitos projetos industriais, ele reduz falhas de enlace, melhora disponibilidade e diminui TCO quando comparado a UTP. Recomendamos avaliação com base em topologia, demandas de largura de banda e requisitos PoE.
Próximos passos práticos: realize levantamento de campo, defina especificações de revestimento (PVC/LSZH), escolha conectores RJ-45 metálicos e agende certificação dos links. Solicite testes de baseline antes da comissionamento e implemente monitoramento contínuo via SNMP para detecção precoce de degradação.
Para aplicações que exigem essa robustez, a série ICP DAS 9335 da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-categoria-5e-rj-45-para-rj-45-com-malha-9335. Outra opção de produto para comparação está disponível em: https://blog.lri.com.br/produtos/cabo-ethernet-industrial. Para dúvidas técnicas e discussão de casos, comente abaixo — nossa equipe técnica responde suas perguntas.
Resumo executivo e recomendações operacionais
Resumo: o 9335 é recomendado quando houver necessidade de proteção contra EMI com custo moderado e quando as distâncias do enlace forem compatíveis com Cat5e. Recomendamos uso de conectores blindados, aterramento único da malha e certificação do enlace pós-instalação. Para sistemas com requisitos de latência extremos ou multi-gigabit contínuo, considere upgrade.
Contato, suporte técnico e como solicitar cotação
Para suporte técnico, projetos e cotações, contate a equipe LRI/ICP via formulário de contato do blog e páginas de produtos. Inclua no pedido: quantidades, comprimentos, tipo de revestimento, necessidade PoE, topologia e diagramas de rede. Consulte também artigos técnicos adicionais em: https://blog.lri.com.br/ e solicite assistência para dimensionamento de enlaces.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e aplicações emergentes para o Cabo Ethernet Categoria 5e RJ-45 com malha (ICP DAS 9335)
Com o avanço do IIoT, edge computing e maior densidade de sensores, aumentará a demanda por cabos com melhor imunidade EMI para proteger dados sensíveis. O 9335 seguirá sendo relevante como solução econômica para trechos finais, enquanto fibra e Cat6a atendem backbone e alta velocidade.
Tendências como Time-Sensitive Networking (TSN) e aplicações determinísticas poderão exigir qualidade de enlace mais rigorosa; a blindagem ajuda, mas a topologia e switches com recursos TSN serão igualmente importantes. Integrações com gateways ICP DAS e plataformas de analytics se beneficiarão de enlaces confiáveis.
Em projetos futuros, considere especificações mais rígidas de certificação e monitoramento preditivo do cabeamento para reduzir MTBF e acelerar manutenção — investimento que se traduz em uptime e eficiência operacional.
Incentivo à interação: deixe suas perguntas, desafios de projeto ou casos práticos nos comentários — nossa equipe técnica irá responder e ajudar na especificação.
