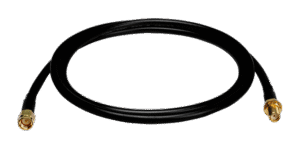

Introdução — O que é Cabo Extensão Antena RG58AU SMA (1 m)?
Apresente uma visão técnica do Cabo Extensão Antena RG58AU com conector SMA macho para fêmea (1 m) e situe o leitor. Este cabo coaxial de baixa perda é projetado para estender a conexão entre um rádio/gateway e a antena sem alterar a impedância característica de 50 Ω, sendo amplamente usado em aplicações de telemetria, IIoT e comunicações industriais.
Explique de forma objetiva o papel funcional do produto: transportar sinais RF com mínima atenuação e manter VSWR e retorno de perda dentro de faixas aceitáveis, preservando a integridade de modems 3G/4G, LoRa, Zigbee e Wi‑Fi. Em cenários industriais, o cabo é um componente passivo crítico para disponibilidade de enlace e disponibilidade do sistema (impacto indireto no MTBF do conjunto rádio-antena).
Detalhe ainda a expectativa de uso em campo: áreas internas e externas com proteção mecânica adequada, conexões SMA padrão, e compatibilidade com radios/gateways ICP DAS e de terceiros. A palavra-chave cabo extensão antena RG58AU SMA 1 m aparece desde o início para otimizar descoberta técnica.
Principais aplicações e setores atendidos — casos de uso e cabo extensão antena RG58AU SMA 1 m
Descreva onde o cabo extensão antena RG58AU SMA 1 m é aplicado na prática. Tipicamente encontrado em telemetria de utilities, estações remotas de medição, painéis de controle em fábricas, faróis de sinalização em transporte e em bancadas de teste de antenas.
Explique problemas que resolve por setor: em energia reduz o acoplamento de ruído em ambientes de alta EMI; em manufatura facilita a realocação de antenas sem abrir o gabinete; em IIoT/SCADA mantém integridade do enlace sem a necessidade de reposicionar equipamentos caros. Em telecom, permite separar equipamento sensível da antena exposta a risco.
Liste benefícios diretos para integradores e compradores técnicos: facilidade de manutenção, padronização de conectores SMA, flexibilidade de roteamento e solução econômica frente a substituição da antena ou do rádio.
Especificações técnicas detalhadas
Apresente a lista consolidada de características elétricas e mecânicas do cabo. Abaixo estão os parâmetros principais usados por projetistas: impedância, atenuação por metro, faixa de frequência útil, blindagem e temperatura de operação. Valores expressos são típicos e dependem do fabricante; verifique a ficha técnica para tolerâncias.
Explique a relevância técnica de cada parâmetro: impedância 50 Ω para matching com rádios, atenuação para cálculo de link‑budget, blindagem para imunidade a EMI e temperatura para aplicação em painéis ou exteriores. Consulte normas aplicáveis, como IEC 61196 (cabos coaxiais) e IEC 60068 (ensaios ambientais), além de compliance RoHS/REACH.
Indique observações sobre performance em frequência elevada: RG58AU é adequado até ~1 GHz em aplicações críticas; para frequências superiores (ex.: 2.4–5 GHz Wi‑Fi) avaliar perda por uso e considerar alternativas como LMR‑200/400.
Tabela de especificações técnicas
Apresente tabela resumida para consulta rápida.
| Parâmetro | Valor típico | Observação |
|---|---|---|
| Tipo de cabo | RG58AU | Coaxial 50 Ω, condutor central de cobre estanhado |
| Impedância | 50 Ω | Compatível com SMA e módulos RF industriais |
| Atenuação (por 1 m) | 0,07 dB @100 MHz; 0,2 dB @1 GHz | Valores aproximados; ver ficha |
| Faixa de frequência útil | DC – 1 GHz (uso típico) | Para 2.4 GHz considere perdas adicionais |
| Conector | SMA macho → SMA fêmea | Acoplamento rosqueado (torque recomendado) |
| Comprimento | 1 m | Comprimento padrão; customizações sob demanda |
| Blindagem | Trança + folha | Alta imunidade a EMI |
| Temperatura de operação | -20 °C a +70 °C | Depende do jacket (PVC/PTFE) |
| Diâmetro externo | ~5 mm | Valor típico |
| Certificações | IEC 61196, RoHS | Testes ambientais IEC 60068 recomendados |
Dimensões, materiais e compatibilidade de conectores
Descreva os materiais comuns: condutor central em cobre estanhado, dielétrico em PE ou PTFE, blindagem em malha de cobre e jacket em PVC ou FEP. Esses materiais determinam flexibilidade, resistência química e faixa de temperatura.
Explique a mecânica do conector SMA: rosca 1/4‑36UNS, acoplamento rosqueado que exige torque controlado para evitar mismatch e danos ao PIN central. Indique que o diâmetro típico do cabo é ~5 mm, com variações conforme jacket.
Liste compatibilidade com equipamentos ICP DAS e terceiros: modems 3G/4G, gateways LoRa/IoT, modems Wi‑Fi industriais, módulos RF de painel e antenas SMA. Recomende verificar documentação de produto ICP DAS para confirmar receptor de conector e potência máxima.
Importância, benefícios e diferenciais do Cabo Extensão Antena RG58AU SMA (1 m)
Apresente os ganhos técnicos e operacionais desse cabo. A principal vantagem é manter baixo nível de perda em distâncias curtas, preservando o link‑budget do rádio e evitando precisar aumentar potência TX (que afeta PFC e consumo).
Explique diferenciais frente a cabos genéricos: blindagem certificada, controle dimensional para 50 Ω, conexões SMA de qualidade e jacket apropriado para ambiente industrial. Esses itens reduzem reflexões (VSWR) e falhas mecânicas que podem degradar o sinal.
Liste impactos operacionais: menor tempo de manutenção, facilidade de substituição, padronização para estoque e custo-efetividade. Em aplicações críticas, usar cabo de qualidade evita downtimes que impactam MTBF do sistema global.
Guia prático de instalação e uso — Como montar e testar o Cabo Extensão Antena RG58AU SMA (1 m)
Forneça checklist inicial antes da instalação. Verifique integridade das roscas SMA, ausência de corrosão no PIN, continuidade do condutor central e continuidade da blindagem. Limpe contatos com álcool isopropílico se necessário.
Explique o passo a passo de instalação: alinhe cuidadosamente o PIN central do conector, rosqueie manualmente até o engate e aplique torque controlado (recomendado 0,5 N·m, máximo 0,8 N·m) para evitar esmagamento do dielétrico. Mantenha o cabo dentro do raio mínimo de curvatura (conservador: 10×diâmetro para flexão estática).
Indique testes pós-instalação: medir VSWR/Return Loss com VNA (retorno >15 dB aceitável), medir perda por inserção e checar continuidade de blindagem. Documente valores como baseline para manutenção futura.
Preparação e verificação inicial (inspeção visual e limpeza de conectores)
Execute uma inspeção visual minuciosa: verifique por danos no jacket, dobras acentuadas, fios de blindagem expostos ou pino central desalinhado. Inspeções preventivas evitam problemas intermitentes.
Limpe os conectores com um pano sem fiapos e álcool isopropílico. Evite tocar a superfície do pino com os dedos; óleo contaminante aumenta perda e reflexões.
Registre o estado antes da montagem — fotos e leituras de referência (VSWR/Insertion Loss) são úteis para troubleshooting posterior.
Passo a passo de instalação (torque, vedação, curvatura mínima)
Ajuste a sequência de montagem: primeiro rosqueie sem ferramentas, alinhe o pino e depois aplique torque com chave calibrada. Use arruelas isolantes se aplicável para vedação.
Proteja junções expostas com fita específica para RF ou heat shrink com cola (para ambientes externos), garantindo proteção contra umidade e corrosão. Selagem adequada minimiza problemas por condensação.
Imponha limites de curvatura: para RG58AU, recomenda-se raio mínimo estático de ~10 mm e 20 mm para uso dinâmico; curvas mais fechadas aumentam a perda e risco de ruptura do condutor.
Testes pós-instalação (VSWR, perda por inserção, continuidade)
Execute medições com VNA para obter VSWR e return loss; valores típicos aceitáveis: VSWR ≤ 1,5 para instalações não críticas, return loss > 15 dB como referência. Registre resultados.
Meça perda por inserção com analisador de espectro ou VNA e compare com valores tabelados (a perda em 1 m deve ser muito baixa, p.ex. <0,3 dB em 1 GHz). Confirme continuidade da blindagem com multímetro.
Identifique anomalias: picos de retorno, saltos de perda ou resistência da blindagem elevada são sinais de conector danificado ou contato pobre.
Manutenção preventiva e troubleshooting rápido
Implemente inspeções periódicas: revisar torque das conexões, presença de corrosão, integridade do jacket e leituras de VSWR. Manutenção preventiva reduz intervenções corretivas.
Diagnostique ruídos e perda de sinal isolando o cabo (substituição por jumper conhecido) para identificar se falha está no cabo, no rádio ou na antena. Ferramentas úteis: VNA, multímetro e termovisor para eventos térmicos.
Substitua cabos com fissuras, blindagem comprometida ou perda excessiva; não tente reparar cabos coaxiais críticos em campo sem conectorização adequada.
Integração com sistemas SCADA/IIoT e conectividade com Cabo Extensão Antena RG58AU SMA (1 m)
Indique como incorporar o cabo em arquiteturas SCADA/IIoT. Utilize o cabo para separar fisicamente radio/gateway do ponto de antena, otimizando cobertura e reduzindo interferência local. Garanta que o roteamento obedeça práticas de cabeamento industrial.
Especifique requisitos elétricos de camada física: manter impedância 50 Ω, minimizar descontinuidades e evitar acoplamento capacitivo com cabos de potência. Use supressores de surto e aterramento adequado para proteger equipamentos ICP DAS e reduzir riscos por descargas atmosféricas.
Reforce a importância de documentação do enlace (link‑budget) incluindo atenuação do cabo, ganhos de antena e margem de fade. Essas informações alimentam políticas de disponibilidade e manutenção em SCADA.
Requisitos de camada física e compatibilidade de rádio/modem
Adote verificação de impedância e integridade: use cabos e conectores 50 Ω para compatibilidade com rádios industriais. Evite adaptadores frequentes que introduzem perdas e reflexões.
Confirme compatibilidade com modems ICP DAS e gateways LoRa/4G—documente potência máxima suportada pelo conector e limites mecânicos. Em alguns equipamentos, uso de adaptadores N‑SMA pode ser necessário; avalie perda adicional.
Considere requisitos de segurança elétrica (isolação, aterramento, proteção contra surtos) em conformidade com normas aplicáveis (ex.: IEC 62368‑1 para segurança de equipamentos de TI).
Boas práticas de cabeamento em campo (aterramento, blindagem, passagem de cabos)
Implemente aterramento contínuo da blindagem no ponto de entrada do painel para evitar loops de terra. Evite passar cabos RF paralelos a cabos de potência ou motores para minimizar acoplamento EMI.
Utilize canaletas separadas e conduítes com curvas suaves; fixe cabos para reduzir movimento e fadiga. Ferrites ou filtros podem ser aplicados para atenuar interferências conduzidas.
Documente rotas e etiquetas: identificação clara facilita manutenção e evita desconexões acidentais em operações.
Exemplos de arquitetura SCADA/IIoT com o cabo (fluxo de dados e pontos de atenção)
Desenhe topologias onde o rádio fica dentro do painel protegido e a antena é montada no topo da torre, conectadas pelo cabo RG58AU de 1 m (ou mais, conforme necessidade). Para enlaces longos, considerar cabos de menor perda.
Atenção a pontos críticos: passagem pela parede do painel exige gland com vedação RF, aterramento de blindagem no ponto de penetração e proteção contra traços de corrente de topologia de aterramento.
Inclua monitoramento de qualidade de enlace (RSSI, SNR) em SCADA para identificar degradação relacionada a cabos e realizar manutenção pró‑ativa.
Exemplos práticos de uso do Cabo Extensão Antena RG58AU SMA (1 m) — cenários reais e configuração recomendada
Forneça cenário A: estação remota de telemetria com rádio 4G/IoT. Materiais: gateway 4G, cabo RG58AU 1 m, antena omnidirecional SMA. Resultado esperado: melhorar posição da antena sem mover o gateway, mantendo perda 1 GHz ou longas distâncias, optar por LMR‑400 ou outros de baixa perda; para ambientes com alta temperatura escolher jacket FEP/PTFE.
Matriz comparativa sugerida (modelo, comprimento, perda, conector, custo)
Apresente colunas críticas para decisão: modelo do cabo (RG58AU vs LMR), comprimento, perda por metro em 1 GHz, conector padrão (SMA/N), custo estimado, aplicação recomendada. Avalie trade-offs entre performance e preço.
Erros comuns na seleção e instalação (mismatch, torque incorreto, excesso de curvatura)
Liste causas e efeitos: mismatch → reflexões e perda; torque incorreto → pin danificado; excesso de curvatura → rompimento do condutor. Forneça mitigação: especificar torque, treinar equipe e definir raio mínimo.
Quando optar por outro tipo de cabo ou conector (alternativas e justificativas técnicas)
Oriente a escolher LMR‑200/400 para aplicações em 2.4–5 GHz ou quando se exige distância maior com perda reduzida. Para potência RF elevada, usar cabos com dielétrico e conector apropriado.
Conclusão — resumo técnico e chamada para ação (Entre em contato / Solicite cotação)
Resuma os principais benefícios do Cabo Extensão Antena RG58AU SMA 1 m: compatibilidade 50 Ω, baixa perda em curtas distâncias, facilidade de montagem e custo-efetividade para SCADA/IIoT e aplicações industriais. Reforce que especificações e práticas de instalação determinam a confiabilidade do enlace.
Convide o leitor a avaliar o cabo em seu projeto e a solicitar suporte técnico para cálculo de link‑budget ou especificação de cabos alternativos. Para aplicações que exigem essa robustez, a série Cabo Extensão Antena RG58AU SMA 1 m da ICP DAS é a solução ideal. Confira as especificações completas e solicite uma cotação em: https://www.lri.com.br/comunicacao-de-dados/cabo-extensao-antena-rg58au-com-sma-macho-para-femea-de-1m.
Estimule comentários e perguntas técnicas: se tiver dúvidas sobre torque, VSWR ou integração com gateways ICP DAS, comente abaixo ou solicite suporte.
Perspectivas futuras, aplicações específicas e resumo estratégico
Projete tendências: com avanço de 5G, LPWAN e edge computing, a necessidade por cabos de baixa perda e boa blindagem aumenta, especialmente em ambientes densos de RF. Cabos curtos e de qualidade continuam críticos para otimização de antenas externas.
Recomende para projetos futuros: prever margem de atenuação no link‑budget, padronizar conectores SMA onde for o caso e avaliar alternativas para frequências acima de 1 GHz. Considere requisitos normativos e testes ambientais (IEC 60068, IEC 61196) em especificações contratuais.
Conclua com recomendação estratégica: em projetos IIoT/SCADA, o investimento em cabos e conectores de qualidade é pequeno comparado ao custo de downtime; padronize e documente para maximizar disponibilidade.
