Entendendo o Funcionamento do Modbus TCP: Uma Visão Geral

O Modbus TCP é um protocolo de comunicação amplamente utilizado na indústria para permitir a troca de informações entre dispositivos eletrônicos. Ele foi desenvolvido na década de 1970 pela Modicon, uma empresa francesa, e desde então se tornou uma referência no mundo da automação industrial.

Este artigo apresentará uma visão geral do funcionamento do Modbus TCP, desde os princípios básicos até aplicações práticas. Serão abordados tópicos como a estrutura de mensagens do protocolo, o estabelecimento de conexões TCP/IP, as funcionalidades e comandos disponíveis, a segurança na comunicação e a solução de problemas e diagnóstico.

Princípios Básicos do Modbus

O Modbus é um protocolo de comunicação de dados que permite a troca de informações entre dispositivos eletrônicos de diferentes fabricantes. Ele opera em um modelo cliente-servidor, onde o cliente envia solicitações para o servidor e aguarda as respostas. O protocolo foi projetado para ser simples e de fácil implementação, o que o torna muito popular na indústria.

O Modbus TCP é baseado no protocolo TCP/IP, que é amplamente utilizado na Internet. Ele utiliza o endereço IP para identificar os dispositivos na rede e o número da porta para estabelecer a conexão. O protocolo suporta diferentes tipos de dados, como bits, bytes, inteiros, floats e strings, o que o torna flexível e adequado para diferentes aplicações.

Estrutura de Mensagens Modbus TCP

Uma mensagem Modbus TCP é composta por um cabeçalho e um payload. O cabeçalho contém informações como o endereço do dispositivo, o tipo de mensagem (solicitação ou resposta), o código da função a ser executada e o número de palavras de dados. O payload contém os dados a serem enviados ou recebidos.

Existem diferentes tipos de mensagens no Modbus TCP, como leitura e escrita de registradores, leitura e escrita de bobinas e leitura e escrita de entradas discretas. Cada tipo de mensagem possui um código de função específico que define o tipo de operação a ser realizada.

Estabelecendo Conexão TCP/IP

Para estabelecer uma conexão TCP/IP no Modbus TCP, o cliente envia uma solicitação de conexão para o servidor, que responde com uma confirmação. Uma vez estabelecida a conexão, o cliente pode enviar solicitações para o servidor e aguardar as respostas.

O Modbus TCP utiliza o endereço IP do dispositivo e o número da porta para estabelecer a conexão. Identifica o dispositivo na rede e o número da porta identifica o processo que está sendo executado no dispositivo. O número da porta padrão para o Modbus TCP é o 502, mas pode ser configurado de acordo com as necessidades do usuário.

Funcionalidades e Comandos Modbus TCP

Modbus TCP
Modbus TCP entendendo como Funciona 3

O Modbus TCP suporta uma ampla variedade de funcionalidades e comandos que permitem a leitura, escrita e manipulação de dados em dispositivos eletrônicos. Algumas das funcionalidades mais comuns incluem:

  • Registradores: permite ler e escrever valores em registradores de dados.
  • Bobinas: permite ler e escrever valores em bobinas de saída.
  • Leitura e escrita de entradas discretas: permite ler e escrever valores em entradas discretas.
  • Leitura e escrita de registradores de entrada: permite ler e escrever valores em registradores de entrada.

Além disso, o Modbus TCP também suporta comandos para o controle de dispositivos, como o acionamento de relés ou a alteração de configurações.

Segurança na Comunicação TCP

A segurança na comunicação TCP é uma preocupação importante, especialmente em ambientes industriais onde a integridade dos dados e a confiabilidade das informações são essenciais. O Modbus TCP utiliza o protocolo TCP/IP para a comunicação, o que oferece recursos de segurança, como a criptografia dos dados e a autenticação dos dispositivos.

É importante que os dispositivos Modbus TCP sejam configurados com medidas de segurança adequadas, como senhas fortes e atualizações regulares de firmware. Além disso, é recomendável o uso de firewalls e outros dispositivos de segurança para proteger a rede contra-ataques externos.

Diagnóstico e Solução de Problemas

Quando ocorrem problemas na comunicação Modbus TCP, é importante identificar a causa raiz e tomar as medidas corretivas adequadas. Existem várias ferramentas disponíveis para diagnosticar e solucionar problemas de comunicação, como analisadores de pacotes de rede e softwares de monitoramento.

Os problemas mais comuns na comunicação Modbus TCP incluem a perda de conexão, atrasos na resposta e erros nos dados transmitidos. É importante analisar os logs de eventos, verificar as configurações dos dispositivos e garantir que os cabos e conexões estejam funcionando corretamente.

Aplicações Práticas do Modbus TCP

Produto relacionado

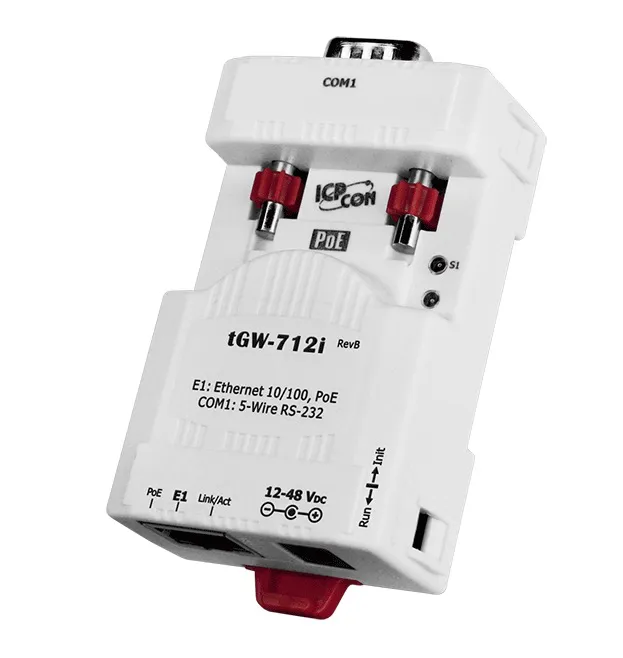

tGW-712i-CR – Gateway Modbus TCP para RTU/ASCII, 1x RS-232 com Isolação

tgw 712 cr gateway modbus tcp para modbus rtu ascii 5021 1 a8a37dd9a088ad6800df495597b5eb9b

O Modbus TCP é amplamente utilizado na indústria para a automação de processos e controle de dispositivos eletrônicos. Alguns exemplos de aplicações práticas do Modbus TCP incluem:

  • Monitoramento e controle de equipamentos industriais, como motores, bombas e válvulas.
  • Integração de diferentes sistemas de automação, como CLPs (Controladores Lógicos Programáveis) e IHMs (Interfaces Homem-Máquina).
  • Coleta de dados em tempo real para análise e tomada de decisões.
  • Integração de sistemas de gerenciamento de energia e monitoramento de consumo.

Conclusão

O Modbus TCP é um protocolo de comunicação amplamente utilizado na indústria para permitir a troca de informações entre dispositivos eletrônicos. Ele é baseado no protocolo TCP/IP e oferece uma ampla variedade de funcionalidades e comandos para a leitura, escrita e manipulação de dados.

A segurança na comunicação Modbus TCP é uma preocupação importante e deve ser tratada com medidas adequadas, como senhas fortes e atualizações regulares de firmware. Além disso, é importante diagnosticar e solucionar problemas de comunicação de forma eficiente para garantir a integridade dos dados.

O Modbus TCP possui diversas aplicações práticas na indústria, desde o controle de equipamentos industriais até a integração de diferentes sistemas de automação. Sua flexibilidade, simplicidade e facilidade de implementação o tornam uma escolha popular para a comunicação de dados na automação industrial.
