Entenda as Diferenças e Escolha o Protocolo Ideal Para Seu Projeto
Quando se trata de comunicação serial, dois protocolos amplamente utilizados são o RS 485 e o RS 232. Ambos são usados para transmitir dados entre dispositivos eletrônicos, mas possuem características distintas que os tornam adequados para diferentes tipos de projetos. Neste artigo, exploraremos as diferenças entre o RS 485 e o RS 232 em termos de velocidade de transmissão, distância máxima de comunicação, número de dispositivos conectados e imunidade a ruídos e interferências. Com base nessas diferenças, você poderá escolher o protocolo ideal para o seu projeto.
O que é RS 485?
O RS 485 é um padrão de comunicação serial que permite a transmissão de dados em longas distâncias e a conexão de vários dispositivos em um único barramento. Ele usa um par de fios balanceados para a transmissão de dados, o que lhe confere uma alta imunidade a ruídos e interferências. Essa característica torna o RS 485 ideal para ambientes industriais e outros ambientes com alta interferência eletromagnética.
Uma das principais vantagens do RS 485 é a sua capacidade de comunicação ponto-a-ponto ou multiponto. Isso significa que vários dispositivos podem ser conectados a um único barramento RS 485, permitindo a comunicação entre eles. Isso torna o RS 485 uma opção popular para sistemas de controle automatizados e redes de sensores, onde vários dispositivos precisam se comunicar entre si.

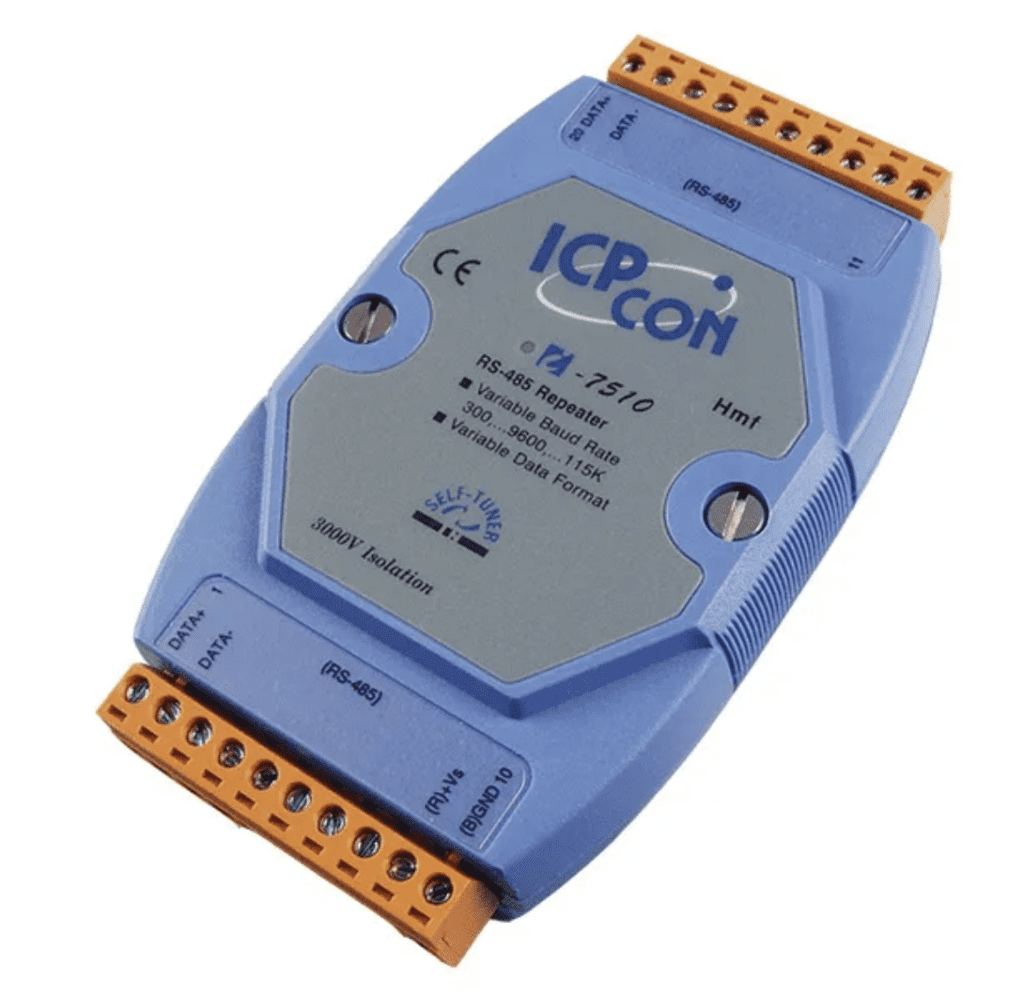

LR-7510 – Módulo Isolador e Repetidor RS-485, Isolação 3000Vdc
O que é RS 232?
O RS 232, também conhecido como V.24 ou UART, é outro protocolo de comunicação serial amplamente utilizado. Ao contrário do RS 485, o RS 232 usa um único par de fios não balanceados para a transmissão de dados. Isso torna o RS 232 mais suscetível a ruídos e interferências, o que limita sua capacidade de transmissão de dados em longas distâncias.
O RS 232 é comumente usado para conectar dispositivos de computação, como computadores, modems e impressoras, a outros dispositivos eletrônicos. Ele também é usado em aplicações de controle de acesso, como leitores de cartão e sistemas de segurança, onde a distância de comunicação é geralmente curta.

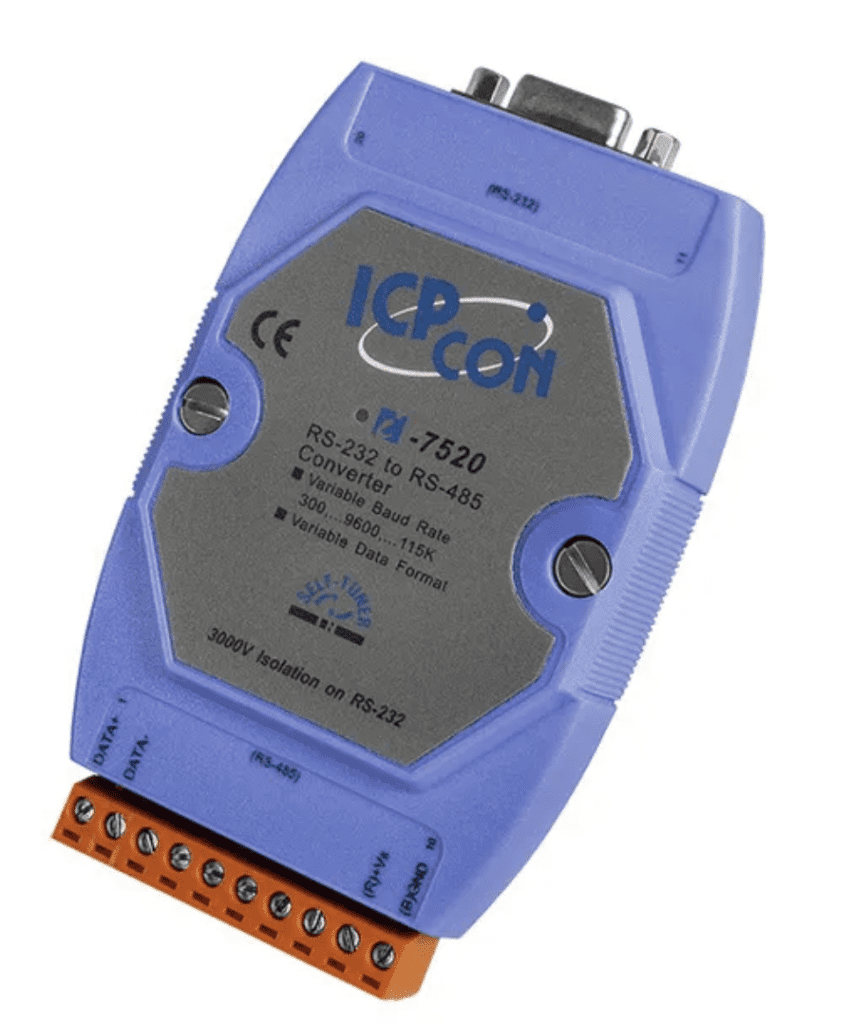

LR-7520 – Módulo Conversor Bi-direcional RS-232 para RS-485, Isolação 3000Vdc na RS-232
Diferenças em termos de velocidade de transmissão
Quando se trata de velocidade de transmissão, o RS 485 e o RS 232 têm diferenças significativas. O RS 485 suporta velocidades de transmissão mais altas do que o RS 232. Enquanto o RS 485 pode atingir velocidades de até 10 Mbps (megabits por segundo), o RS 232 é limitado a velocidades de até 115.2 kbps (kilobits por segundo).
A diferença na velocidade de transmissão é importante ao escolher entre RS 485 e RS 232, especialmente se você estiver transmitindo grandes quantidades de dados em um curto período de tempo. Se o seu projeto exigir uma alta taxa de transferência de dados, o RS 485 pode ser a melhor opção devido à sua capacidade de suportar velocidades mais altas.
Diferenças em termos de distância máxima de comunicação
Outra diferença significativa entre o RS 485 e o RS 232 é a distância máxima de comunicação suportada por cada protocolo. O RS 485 é projetado para comunicação em longas distâncias e pode suportar cabos de até 1200 metros de comprimento. Por outro lado, o RS 232 é adequado apenas para distâncias curtas, geralmente limitado a 15 metros.
A capacidade do RS 485 de transmitir dados em longas distâncias torna-o ideal para aplicações que requerem comunicação entre dispositivos em locais separados. Por exemplo, em um sistema de controle distribuído, onde várias estações de controle estão localizadas em diferentes partes de uma planta industrial, o RS 485 pode ser usado para conectar essas estações e permitir a comunicação entre elas.
Diferenças em termos de número de dispositivos conectados
Uma das principais vantagens do RS 485 sobre o RS 232 é a capacidade de conectar vários dispositivos em um único barramento. Enquanto o RS 232 suporta apenas uma conexão ponto-a-ponto, o RS 485 permite a conexão de até 32 dispositivos em um único barramento.
Essa capacidade de comunicação multiponto torna o RS 485 adequado para projetos que envolvem vários dispositivos eletrônicos que precisam se comunicar entre si. Por exemplo, em um sistema de automação predial, onde vários sensores, atuadores e controladores estão localizados em diferentes partes de um prédio, o RS 485 pode ser usado para conectar esses dispositivos e permitir a troca de informações entre eles.

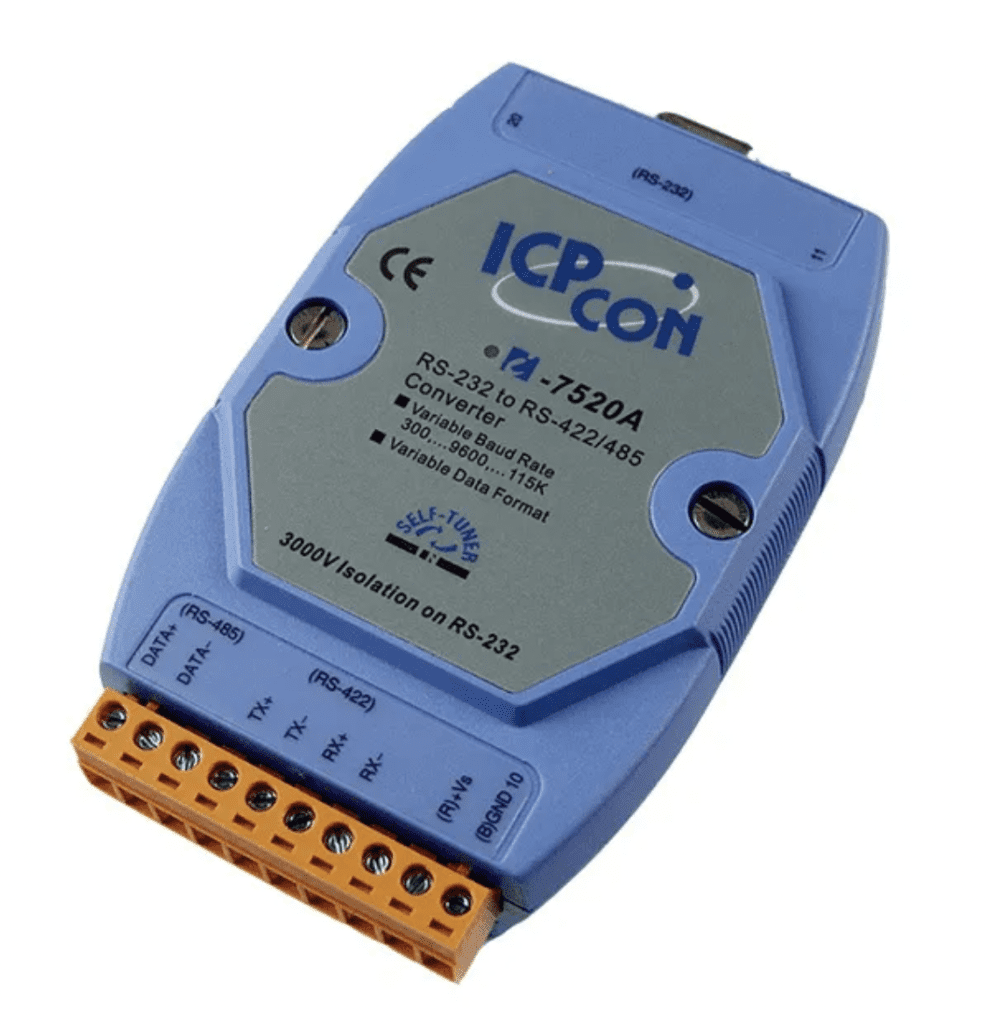

LR-7520A – Módulo Conversor Rs-232 Para Rs-422/485, Isolação 3000Vdc Na Rs-232
Diferenças em termos de imunidade a ruídos e interferências
A imunidade a ruídos e interferências é outra diferença importante entre o RS 485 e o RS 232. Devido ao seu design com fios balanceados, o RS 485 é mais resistente a ruídos e interferências do que o RS 232, que usa fios não balanceados. Isso significa que o RS 485 é menos afetado por fontes de ruído externas, como motores elétricos, equipamentos de soldagem e cabos de alimentação de alta tensão.
A alta imunidade a ruídos e interferências do RS 485 torna-o ideal para ambientes industriais e outros ambientes com alta interferência eletromagnética. Por exemplo, em uma fábrica com vários motores elétricos e equipamentos de soldagem, o RS 485 pode ser usado para comunicação confiável entre dispositivos eletrônicos, mesmo em presença de ruídos e interferências.
Como escolher o protocolo ideal para o seu projeto
Ao escolher entre RS 485 e RS 232 para o seu projeto, é importante levar em consideração as características específicas do projeto e os requisitos de comunicação. Aqui estão algumas orientações para ajudá-lo a escolher o protocolo ideal:
Velocidade de transmissão: Se o seu projeto exigir uma alta taxa de transferência de dados, o RS 485 é geralmente a melhor opção devido à sua capacidade de suportar velocidades mais altas.
Distância de comunicação: Se o seu projeto envolver a comunicação entre dispositivos em locais separados, o RS 485 é a melhor opção devido à sua capacidade de transmitir dados em longas distâncias.
Número de dispositivos conectados: Se o seu projeto envolver a comunicação entre vários dispositivos eletrônicos, o RS 485 é a melhor opção devido à sua capacidade de suportar conexões multiponto.
Imunidade a ruídos e interferências: Se o seu projeto for realizado em um ambiente com alta interferência eletromagnética, o RS 485 é a melhor opção devido à sua alta imunidade a ruídos e interferências.
Conclusão
Ao escolher entre RS 485 e RS 232 para o seu projeto, é importante avaliar cuidadosamente os requisitos de comunicação e as características específicas do projeto. Se você precisar de uma alta taxa de transferência de dados, comunicação em longas distâncias, conexão de vários dispositivos ou imunidade a ruídos e interferências, o RS 485 é geralmente a melhor opção. Por outro lado, se você estiver lidando com distâncias curtas e comunicação ponto-a-ponto, o RS 232 pode ser uma escolha adequada. Em qualquer caso, é importante levar em consideração as necessidades do seu projeto e as especificações técnicas dos dispositivos e equipamentos que você estará utilizando.
