Modbus RTU × Modbus TCP/IP: diferenças de quadro, CRC, MBAP e quando usar cada um

Leandro Roisenberg

A diferença entre Modbus RTU e Modbus TCP está no transporte, não nos dados: o Modbus RTU envia a mensagem em binário por uma linha serial (normalmente RS-485), com endereço do escravo e CRC-16 no quadro; o Modbus TCP envia a mesma mensagem por Ethernet, dentro de uma conexão TCP na porta 502, precedida pelo cabeçalho MBAP de 7 bytes e sem CRC. Os códigos de função e os registradores são idênticos nos dois — por isso um gateway consegue converter um no outro sem perder informação.

Este artigo compara as duas variantes byte a byte, mostra o mesmo pedido de leitura nos dois formatos, calcula o tempo de varredura de uma rede RTU e explica quando usar cada uma. Se você precisa primeiro dos fundamentos (o que é Modbus, tipos, tabelas de registradores, topologia RS-485), comece pelo guia geral do protocolo Modbus.

Modbus RTU: como funciona

Modbus RTU (Remote Terminal Unit) é a forma serial e binária do Modbus. Na especificação “Modbus over Serial Line” ele é estritamente mestre-escravo: um único mestre no barramento inicia toda transação, até 247 escravos endereçáveis (1 a 247; o endereço 0 é broadcast) respondem, e o mestre faz uma transação por vez.

  • Caractere de 11 bits: 1 start, 8 dados, 1 paridade, 1 stop. Sem paridade, são 2 stop bits.
  • Paridade par é obrigatória e padrão; 19200 bps é a velocidade padrão, e 9600 bps também é obrigatória.
  • Delimitação por silêncio: quadros separados por pelo menos 3,5 tempos de caractere (t3,5); um intervalo maior que 1,5 tempo de caractere (t1,5) dentro do quadro o torna incompleto, e ele é descartado. Acima de 19200 bps a especificação recomenda valores fixos: 750 µs para t1,5 e 1,750 ms para t3,5.
  • CRC-16: registrador iniciado em 0xFFFF, polinômio 0xA001, transmitido com o byte baixo primeiro.
  • Quadro máximo: 256 bytes.

Como o tempo de um caractere é 11 bits ÷ taxa, a 9600 bps cada caractere leva 1,146 ms, o t3,5 é de 4,01 ms e o t1,5 é de 1,72 ms. A 19200 bps, 0,573 ms, 2,0 ms e 0,86 ms. Essa dependência da temporização é o que torna o RTU sensível a conversores USB-serial e a servidores seriais que “picam” o quadro: se o equipamento intermediário inserir uma pausa maior que 1,5 caractere no meio da mensagem, o escravo a descarta.

Modbus TCP/IP: como funciona

No Modbus TCP o servidor é endereçado pelo IP e escuta na porta TCP 502, registrada para o Modbus. O endereço de escravo e o CRC saem do quadro; no lugar entra o cabeçalho MBAP (MODBUS Application Protocol header), de 7 bytes, codificado em big-endian:

Campo MBAP Tamanho Função
Transaction Identifier 2 bytes Número escolhido pelo cliente; o servidor o copia na resposta, para parear pedido e resposta
Protocol Identifier 2 bytes Sempre 0 para Modbus
Length 2 bytes Quantidade de bytes que seguem (Unit Identifier + PDU); delimita a mensagem no fluxo TCP
Unit Identifier 1 byte Endereço do escravo serial atrás de um gateway; num dispositivo TCP nativo, 0xFF (0 também é aceito)

Transaction Identifier e Unit Identifier são dois campos diferentes — textos que falam em “identificador de unidade de transação” misturam os dois. O primeiro permite que um cliente tenha várias requisições pendentes na mesma conexão; o segundo serve para rotear a mensagem num gateway. O Modbus TCP não tem CRC porque a especificação delega a integridade ao TCP e ao CRC-32 do quadro Ethernet.

O mesmo pedido em RTU e em TCP (byte a byte)

Leitura de 3 holding registers a partir do registrador 40108 (endereço 107 = 0x006B na mensagem) do escravo 17 (0x11), com a função 03:

Formato Cabeçalho Endereço / Unit ID PDU (função + dados) Verificação Total
Modbus RTU — 11 03 00 6B 00 03 CRC 76 87 8 bytes
Modbus TCP 00 01 · 00 00 · 00 06 11 03 00 6B 00 03 — 12 bytes

A PDU é idêntica. O Length do MBAP vale 6 porque conta o Unit Identifier (1 byte) mais a PDU (5 bytes). A resposta com os 3 registradores tem 11 bytes em RTU (11 03 06 + 6 bytes de dados + 2 de CRC) e 15 bytes em TCP (7 de MBAP, com Length = 9, + 8 de PDU). É exatamente a conversão que um gateway faz: tira o MBAP, usa o Unit Identifier como endereço do escravo, calcula o CRC e devolve a resposta com o mesmo Transaction Identifier.

Comparativo: Modbus RTU × Modbus TCP/IP

Critério Modbus RTU Modbus TCP/IP
Meio físico RS-485 (multiponto) ou RS-232 (ponto a ponto) Ethernet (cobre, fibra, rádio IP)
Endereçamento Endereço de escravo 1–247 no quadro Endereço IP; Unit Identifier só para gateway
Delimitação Silêncio de 3,5 caracteres Campo Length do MBAP
Verificação de erro CRC-16 no quadro TCP + CRC-32 do Ethernet
Quadro máximo 256 bytes 260 bytes (253 de PDU + 7 de MBAP)
Quem pode iniciar Só o mestre, uma transação por vez Qualquer cliente; vários clientes por servidor
Dispositivos por segmento 32 garantidos sem repetidor; mais com transceptores de fração de carga Limitado pela rede IP e pelo número de conexões do servidor
Distância Até 1000 m de tronco a 9600 bps (AWG26 ou mais grosso) 100 m por enlace de cobre; mais com switches e fibra
Segurança Nenhuma no protocolo Nenhuma no Modbus TCP clássico; Modbus/TCP Security usa TLS na porta 802
Custo por nó Baixo: um par trançado e um transceptor Maior: porta Ethernet e infraestrutura de switch

Exemplo de engenharia: tempo de varredura de uma rede RTU

Um mestre lê 10 holding registers de cada um de 20 medidores numa rede RS-485 a 19200 bps, 8 bits, paridade par (11 bits por caractere).

  • Requisição: 8 bytes. Resposta: 1 (endereço) + 1 (função) + 1 (contagem) + 20 (dados) + 2 (CRC) = 25 bytes.
  • Tempo de linha: 33 caracteres × 0,573 ms = 18,9 ms, mais dois silêncios t3,5 de 2,0 ms = cerca de 23 ms por escravo.
  • Ciclo completo: 20 × 23 ms ≈ 0,46 s, sem contar o tempo de processamento de cada escravo (que vem no manual do equipamento e às vezes é maior que o tempo de linha).

A 9600 bps o mesmo ciclo dobra (cerca de 0,92 s mais o processamento). Se um escravo estiver desligado, cada tentativa custa o timeout inteiro do mestre — tipicamente 1 s ou mais, segundo a especificação — e o ciclo da rede toda passa a ser ditado pelo nó que não responde. Em Modbus TCP o tempo de linha é desprezível a 100 Mbps e cada servidor responde em paralelo na sua própria conexão; o gargalo passa a ser o tempo de resposta do dispositivo.

Gateway Modbus TCP para RTU

Na maior parte das plantas as duas variantes convivem: medidores, inversores e módulos de E/S em RTU no campo, e o SCADA ou o CLP em TCP. O elo é o gateway Modbus TCP para RTU/ASCII. Três pontos definem um bom projeto:

  • Unit Identifier = endereço do escravo. O cliente TCP aponta para o IP do gateway e escolhe o escravo pelo Unit ID.
  • O lado serial continua sequencial. Vários clientes TCP podem se conectar, mas o gateway enfileira as requisições, porque a linha RS-485 só faz uma transação por vez. Dois SCADAs lendo a mesma rede dobram o ciclo.
  • Exceções de gateway. O código 0x0B (o dispositivo de destino não respondeu) indica que o gateway está funcionando e o escravo, não; o código 0x0A indica caminho indisponível dentro do gateway. Isso separa falha de rede IP de falha no barramento serial.

Quando o equipamento serial não fala Modbus, ou quando é preciso transportar o quadro RTU intacto por Ethernet, a solução é um servidor serial Ethernet — mas atenção: em modo “RTU sobre TCP” o quadro mantém o CRC e não é Modbus TCP; cliente e servidor precisam usar o mesmo modo. Mais detalhes em gateway Modbus: conceito e aplicações.

iKAN-208A-IP65 — display LED industrial de duas linhas com Modbus, IP65

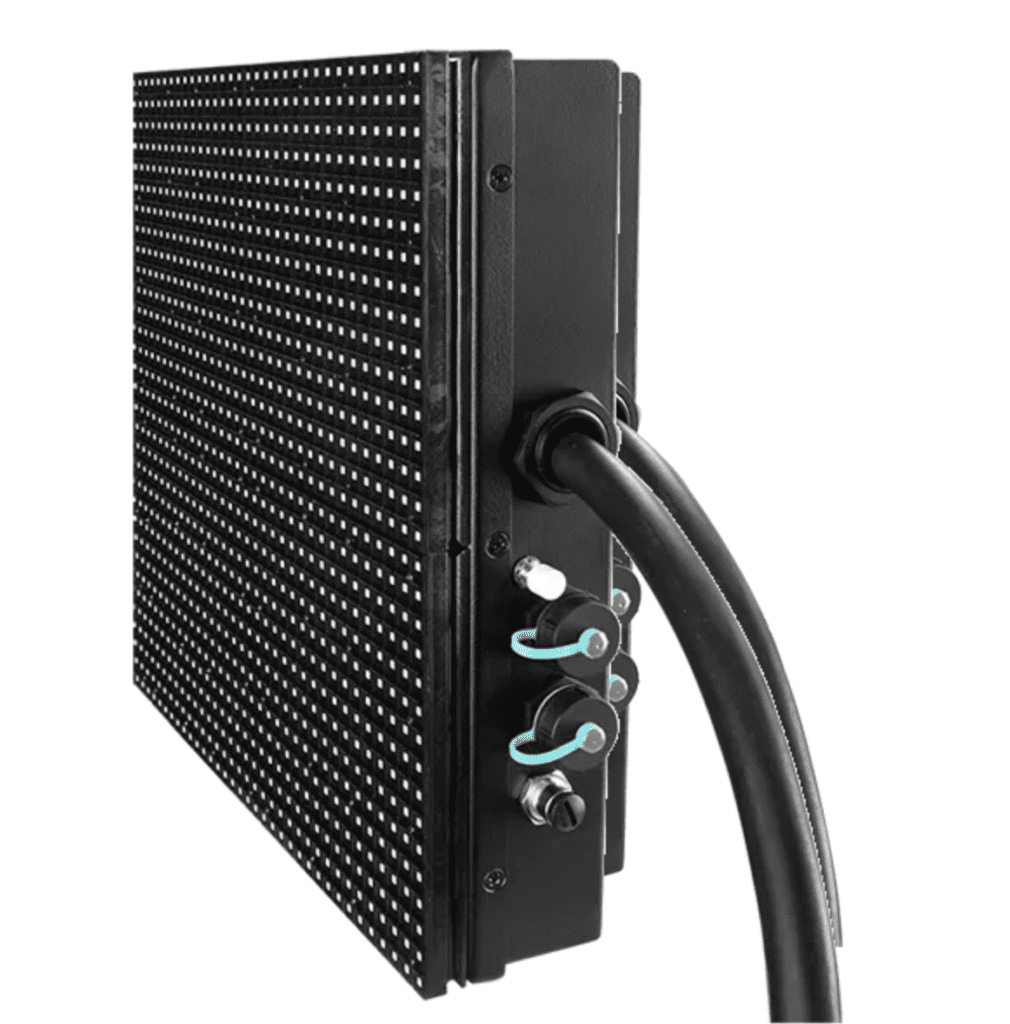

Display LED industrial iKAN-208A-IP65 da ICP DAS com Modbus TCP e Modbus RTU

Exemplo de dispositivo que fala as duas variantes: segundo a página do produto, o iKAN-208A-IP65 atua como escravo Modbus TCP na Ethernet e como escravo Modbus RTU nas portas RS-485 — o mesmo texto pode ser escrito pelo SCADA via TCP ou por um CLP via RTU. Datasheet (PDF).

Quando usar Modbus RTU e quando usar Modbus TCP

Use Modbus RTU quando

  • os dispositivos já têm RS-485 (medidores de energia, inversores de frequência, controladores de temperatura) e o volume de dados é pequeno;
  • as distâncias passam de 100 m e não há infraestrutura Ethernet no campo — um par trançado chega a 1000 m a 9600 bps;
  • o custo por ponto precisa ser mínimo e um ciclo de varredura de centenas de milissegundos é aceitável.

Use Modbus TCP quando

  • mais de um sistema (SCADA, historiador, CLP, painel) precisa ler os mesmos dispositivos ao mesmo tempo;
  • o ciclo de leitura de uma rede RTU ficou lento demais para o número de pontos;
  • os dados precisam atravessar a rede corporativa, VPN ou fibra óptica entre prédios;
  • a instalação nova já tem switches industriais — módulos de E/S remotos Ethernet com Modbus TCP dispensam o barramento serial.

LRM-7069 — módulo RS-485 Modbus RTU e DCON com saídas a relé de potência

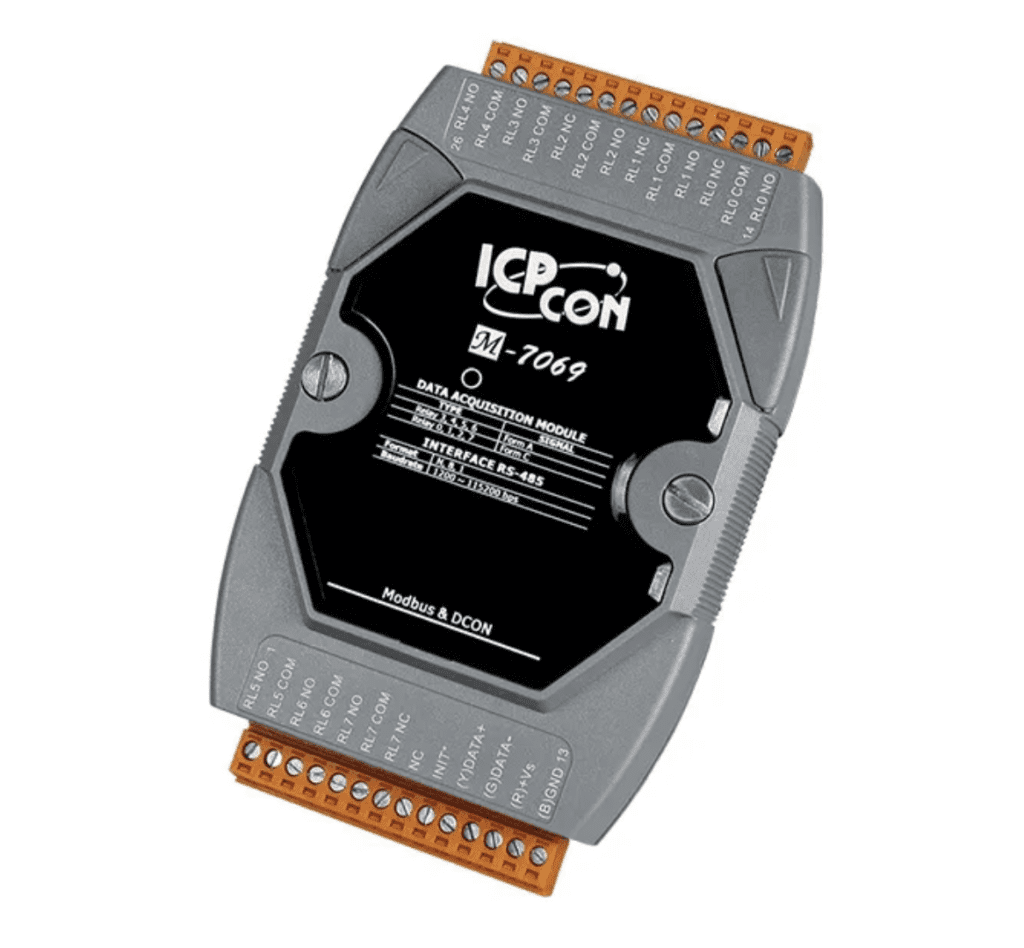

Módulo de E/S remoto LRM-7069 RS-485 Modbus RTU com saídas a relé

Exemplo típico de escravo RTU no campo: as saídas a relé são coils, comandadas pelas funções 05 ou 15. Datasheet (PDF) · Manual (PDF).

Erros comuns ao migrar ou integrar RTU e TCP

  • Unit Identifier errado. Num gateway, Unit ID 0xFF ou 0 não chega ao escravo 5; num dispositivo TCP nativo, alguns firmwares só respondem a um Unit ID específico. Confira no manual.
  • Configurar “Modbus TCP” de um lado e “RTU sobre TCP” do outro. A conexão abre na porta 502, mas nenhuma resposta é válida.
  • Timeout do cliente TCP menor que o ciclo serial. Atrás de um gateway, o cliente TCP espera o tempo de linha RTU mais o processamento do escravo; um timeout de 200 ms numa rede a 9600 bps com vários escravos na fila do gateway pode gerar falhas falsas.
  • Servidor serial que quebra o quadro RTU. Pausas acima de 1,5 caractere dentro do quadro fazem o escravo descartá-lo; use o modo Modbus do equipamento, não o modo serial transparente.
  • Expor a porta 502 à internet. O Modbus TCP clássico não autentica nem cifra: qualquer cliente que alcance a porta pode escrever em holding registers. Use VPN e segmentação, ou Modbus/TCP Security quando os dispositivos suportarem.
  • Esquecer que o endereçamento é o mesmo. 40001 é o endereço 0 nas duas variantes; a migração de RTU para TCP não muda o mapa de registradores.

Perguntas Frequentes

Qual a diferença entre Modbus RTU e TCP?

O Modbus RTU trafega em linha serial (RS-485), endereça o escravo por um byte no quadro e verifica erros com CRC-16; o Modbus TCP trafega em Ethernet na porta 502, endereça pelo IP e usa o cabeçalho MBAP de 7 bytes, sem CRC. Funções e registradores são os mesmos.

O que é Modbus RTU?

É a variante serial e binária do Modbus, normalmente sobre RS-485: um mestre consulta até 247 escravos endereçáveis, cada quadro termina com CRC-16 e os quadros são separados por um silêncio de pelo menos 3,5 tempos de caractere.

Modbus RTU e Modbus TCP podem funcionar na mesma rede?

Sim, por meio de um gateway Modbus TCP/RTU: o cliente TCP fala com o IP do gateway, e o Unit Identifier do cabeçalho MBAP indica qual escravo serial deve receber a requisição.

Modbus TCP é mais rápido que Modbus RTU?

Na transmissão, sim: a 100 Mbps o tempo de linha é desprezível, enquanto a 19200 bps uma leitura de 10 registradores ocupa cerca de 23 ms do barramento. Na prática, a vantagem do TCP é permitir várias requisições em paralelo; o tempo de resposta de cada dispositivo continua o mesmo.

Por que o Modbus TCP não tem CRC?

Porque a especificação do Modbus sobre TCP/IP delega a verificação de integridade ao próprio TCP e ao CRC-32 do quadro Ethernet; o campo Length do MBAP delimita a mensagem.

Qual porta o Modbus TCP usa?

A porta TCP 502, registrada para o Modbus. A versão com TLS, Modbus/TCP Security, usa a porta 802.

Referências: MODBUS Application Protocol Specification V1.1b3; MODBUS over Serial Line Specification and Implementation Guide V1.02; MODBUS Messaging on TCP/IP Implementation Guide V1.0b — Modbus Organization, modbus.org. Wikipedia: Modbus.
