Protocolo ModBus Remote Terminal Unit


RTU vs TCP e Aplicações

O protocolo ModBus é um dos protocolos de comunicação mais utilizados na indústria para a comunicação entre dispositivos eletrônicos. Ele foi desenvolvido pela Modicon em 1979 e se tornou um padrão de fato na automação industrial. O ModBus permite a comunicação entre dispositivos mestre e escravo, onde o dispositivo mestre pode solicitar dados ou enviar comandos para os dispositivos escravos.

Existem duas variantes principais do protocolo ModBus: ModBus RTU (Remote Terminal Unit) e ModBus TCP (Transmission Control Protocol). O ModBus RTU é um protocolo serial, que utiliza a transmissão de dados em formato binário, enquanto o ModBus TCP é um protocolo baseado em TCP/IP, que utiliza a transmissão de dados em formato de pacotes.

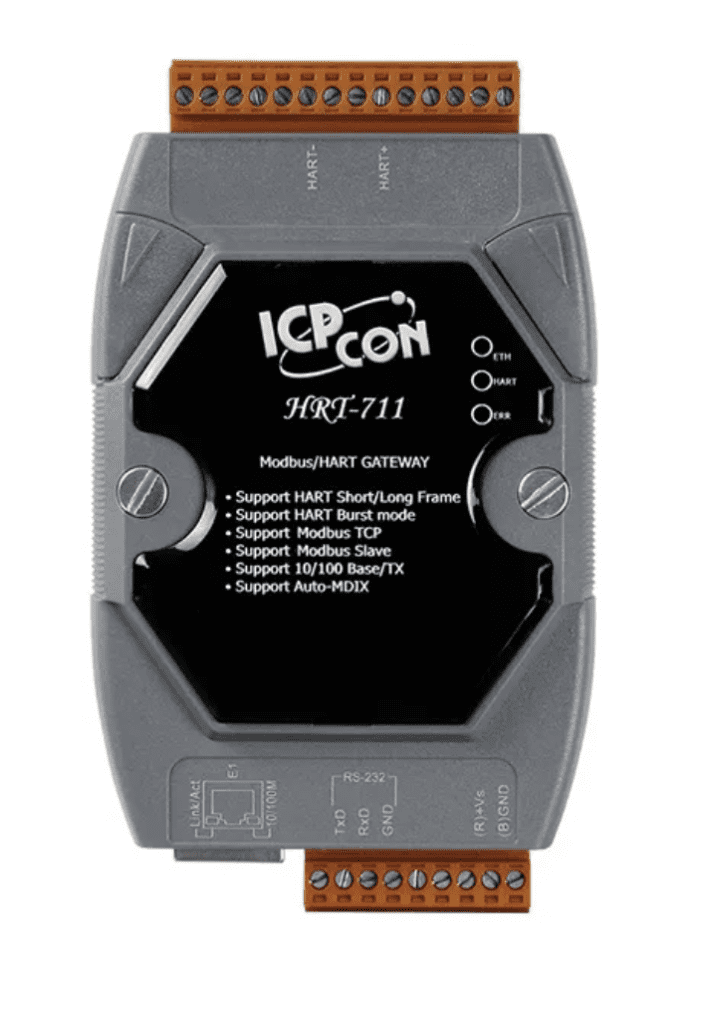

HRT-711 – Gateway Modbus TCP/UDP para HART

HRT-711 - Gateway Modbus TCP/UDP para HART

Fundamentos do ModBus Remote Terminal Unit

O ModBus Remote Terminal Unit é uma variação do protocolo ModBus que utiliza a transmissão de dados em formato binário. Ele é amplamente utilizado em aplicações de automação industrial devido à sua simplicidade e eficiência. O ModBus Remote Terminal Unit utiliza um esquema de comunicação mestre/escravo, onde o dispositivo mestre é responsável por iniciar a comunicação e os dispositivos escravos respondem às solicitações do mestre.

O ModBus Remote Terminal Unit utiliza uma estrutura de mensagem simples, onde cada mensagem é composta por um endereço de dispositivo, um código de função, um campo de dados e um código de verificação de redundância cíclica (CRC). O endereço de dispositivo identifica o escravo ao qual a mensagem é destinada, o código de função indica a operação a ser realizada e o campo de dados contém os dados a serem transmitidos ou solicitados.

GW-7243D CR – Gateway DeviceNet para Modbus RTU/ASCII/TCP

GW-7243D CR - Gateway DeviceNet para Modbus RTU/ASCII/TCPRemote Terminal Unit
Protocolo ModBus Remote Terminal Unit 5

Características do ModBus TCP

O ModBus TCP é uma variação do protocolo ModBus que utiliza a transmissão de dados em formato de pacotes, baseado no protocolo TCP/IP. Ele foi desenvolvido para permitir a comunicação sobre redes Ethernet e é amplamente utilizado em aplicações de automação industrial que utilizam redes Ethernet.

Uma das principais características do ModBus TCP é a sua flexibilidade e escalabilidade. Ele permite a comunicação entre dispositivos mestre e escravo em redes Ethernet, facilitando a integração de dispositivos de diferentes fabricantes. Além disso, o ModBus TCP suporta comunicação assíncrona e síncrona, permitindo a transmissão de dados em tempo real.

Comparativo: Remote Terminal Unit vs. TCP

A escolha entre o ModBus Remote Terminal Unit e o ModBus TCP depende das necessidades específicas de cada aplicação. Ambas as variantes do protocolo têm suas vantagens e desvantagens.

O ModBus Remote Terminal Unit é amplamente utilizado em aplicações de automação industrial que requerem uma comunicação confiável e de baixo custo. Ele é adequado para comunicação ponto a ponto e é altamente eficiente em termos de largura de banda e latência. No entanto, o ModBus RTU não é adequado para comunicação em redes Ethernet e não suporta recursos avançados, como criptografia e autenticação.

Por outro lado, o ModBus TCP é adequado para aplicações que exigem comunicação em redes Ethernet. Ele oferece recursos avançados, como criptografia e autenticação, o que o torna mais seguro em comparação com o ModBus Remote Terminal Unit. No entanto, o ModBus TCP requer uma infraestrutura de rede Ethernet e tem maior latência e sobrecarga de dados em comparação com o ModBus Remote Terminal Unit.

Aplicações Comuns do ModBus

O protocolo ModBus é amplamente utilizado em uma variedade de aplicações na indústria de automação. Algumas das aplicações mais comuns do ModBus incluem:

  1. Controle de processo: O ModBus é frequentemente usado para monitorar e controlar dispositivos em sistemas de controle de processo, como sistemas de monitoramento de temperatura, pressão e umidade.

  2. Monitoramento de energia: O ModBus é utilizado em sistemas de monitoramento de energia para coletar dados de medidores de energia e controlar dispositivos de economia de energia.

  3. Automação de edifícios: O ModBus é usado em sistemas de automação de edifícios para controlar e monitorar dispositivos, como sistemas de iluminação, climatização e segurança.

  4. Automação de máquinas: O ModBus é amplamente utilizado em sistemas de automação de máquinas para controlar e monitorar dispositivos, como motores, sensores e atuadores.

Implementação Prática de Remote Terminal Unit

A implementação prática do ModBus Remote Terminal Unit envolve a configuração de dispositivos mestre e escravo e a definição dos parâmetros de comunicação. O dispositivo mestre é responsável por iniciar a comunicação, enquanto o dispositivo escravo responde às solicitações do mestre.

Para implementar o ModBus Remote Terminal Unit, é necessário definir o endereço de dispositivo para cada dispositivo escravo. O dispositivo mestre envia uma mensagem para o endereço do dispositivo escravo desejado, contendo um código de função que indica a operação a ser realizada. O dispositivo escravo processa a mensagem e envia uma resposta de volta ao dispositivo mestre.

A implementação prática do ModBus Remote Terminal Unit requer a configuração adequada dos parâmetros de comunicação, como taxa de transmissão, bits de parada e bits de dados. É importante garantir que os dispositivos mestre e escravo estejam configurados corretamente para evitar erros de comunicação.

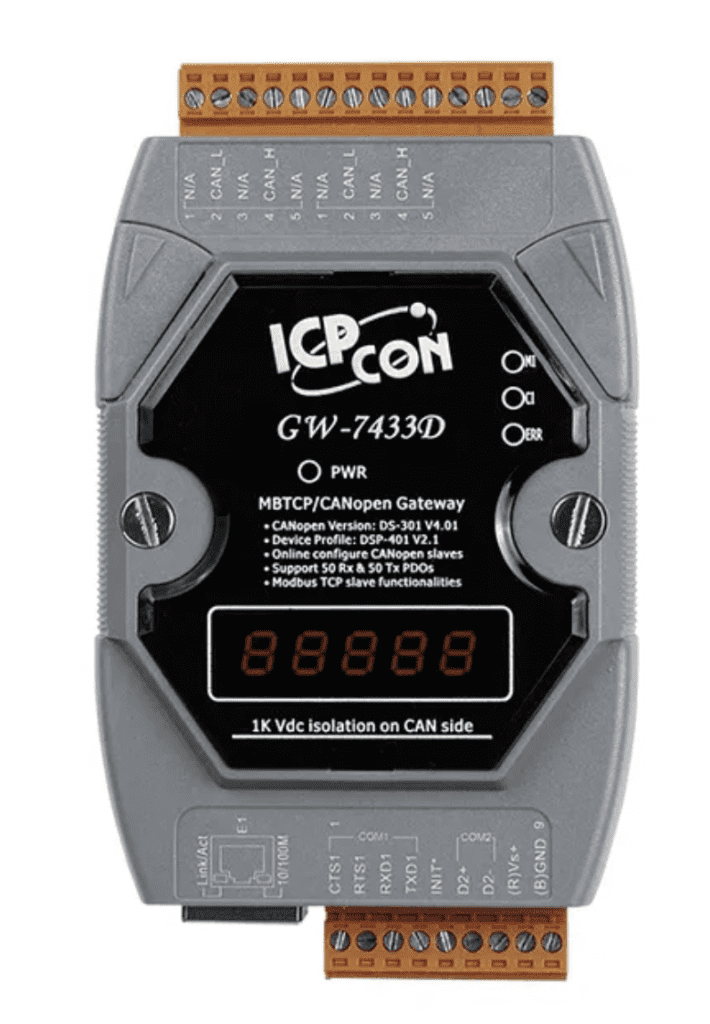

GW-7433D-G CR – Gateway Modbus TCP Server/RTU Slave para CANopen Master

GW-7433D-G CR - Gateway Modbus TCP Server/RTU Slave para CANopen Master

Integração de ModBus em TCP/IP

A integração do ModBus em TCP/IP envolve a conversão dos dados transmitidos pelo protocolo ModBus Remote Terminal Unit para o formato de pacotes TCP/IP. Isso permite a comunicação entre dispositivos ModBus por meio de redes Ethernet, facilitando a integração de dispositivos de diferentes fabricantes.

Para integrar o ModBus em TCP/IP, é necessário utilizar um gateway ModBus TCP/IP. Esse gateway atua como um intermediário entre os dispositivos ModBus RTU e a rede Ethernet. Ele recebe as mensagens ModBus RTU, converte-as para o formato de pacotes TCP/IP e as encaminha para a rede Ethernet. Da mesma forma, ele recebe os pacotes TCP/IP, converte-os para o formato ModBus RTU e os encaminha para os dispositivos ModBus RTU.

A integração do ModBus em TCP/IP requer a configuração adequada dos parâmetros de comunicação, como endereço IP e porta. Além disso, é importante garantir a compatibilidade entre os dispositivos ModBus RTU e o gateway ModBus TCP/IP para garantir uma comunicação confiável.

Desafios e Soluções no ModBus

A implementação do protocolo ModBus pode apresentar alguns desafios, especialmente em ambientes industriais complexos. Alguns dos desafios comuns no ModBus incluem:

  1. Colisão de dados: Em ambientes com vários dispositivos ModBus, pode haver colisões de dados, onde vários dispositivos tentam transmitir dados ao mesmo tempo. Isso pode levar a erros de comunicação e atrasos na transmissão de dados. Uma solução para esse problema é utilizar um protocolo de acesso ao meio, como o ModBus TCP/IP, que prevê mecanismos de controle de acesso ao meio para evitar colisões de dados.

  2. Segurança: O ModBus não possui recursos avançados de segurança, como criptografia e autenticação, o que pode torná-lo vulnerável a ataques cibernéticos. Para garantir a segurança na comunicação ModBus, é importante utilizar mecanismos adicionais de segurança, como firewalls e VPNs.

  3. Latência: O ModBus Remote Terminal Unit e o ModBus TCP podem apresentar latência em ambientes com alta carga de tráfego. Isso pode afetar a comunicação em tempo real e causar atrasos na transmissão de dados. Uma solução para esse problema é otimizar a infraestrutura de rede e utilizar dispositivos de alta velocidade para minimizar a latência.

  4. Compatibilidade: A integração de dispositivos de diferentes fabricantes pode apresentar problemas de compatibilidade no ModBus. Isso ocorre devido a diferenças na implementação do protocolo e nos parâmetros de comunicação. Para garantir a compatibilidade, é importante utilizar dispositivos certificados pelo ModBus e seguir as diretrizes de implementação do protocolo.

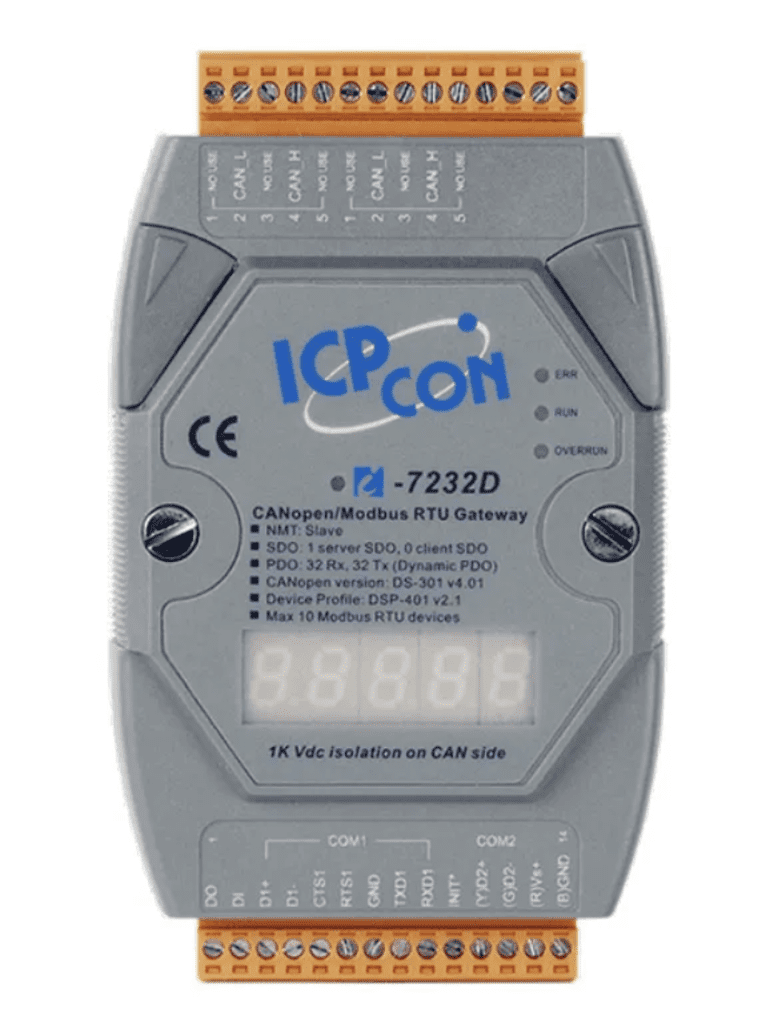

LR-7232D-G CR – Gateway CANopen Slave para Modbus RTU Master RS-485, com Display

LR-7232D-G CR - Gateway CANopen Slave para Modbus RTU Master RS-485, com Display

Conclusão

O protocolo ModBus é amplamente utilizado na indústria de automação devido à sua simplicidade e eficiência. O ModBus Remote Terminal Unit e o ModBus TCP são variantes populares do protocolo, que oferecem diferentes características e vantagens. A escolha entre o ModBus RTU e o ModBus TCP depende das necessidades específicas de cada aplicação. É importante considerar fatores como largura de banda, latência, segurança e compatibilidade ao selecionar a variante do protocolo mais adequada.

A implementação prática do ModBus requer a configuração adequada dos dispositivos mestre e escravo, bem como dos parâmetros de comunicação. A integração do ModBus em TCP/IP envolve a conversão dos dados transmitidos pelo ModBus Remote Terminal Unit para o formato de pacotes TCP/IP, permitindo a comunicação por meio de redes Ethernet.

Embora o ModBus seja amplamente utilizado, ele apresenta alguns desafios, como colisão de dados, segurança, latência e compatibilidade. É importante estar ciente desses desafios e utilizar soluções adequadas para garantir uma comunicação confiável e segura.

O ModBus continuará desempenhando um papel importante na automação industrial, graças à sua ampla adoção e compatibilidade com dispositivos de diferentes fabricantes. A compreensão dos fundamentos do ModBus Remote Terminal Unit e do ModBus TCP permitirá aos profissionais de automação aproveitar ao máximo esse protocolo de comunicação.
