Corrente contínua e alternada: diferença, exemplos e vantagens de cada uma

Leandro Roisenberg

Corrente contínua (CC) é a corrente que circula sempre no mesmo sentido, com polaridade fixa, como a de uma pilha, de uma bateria ou de uma fonte de 24 Vcc. Corrente alternada (CA) é a que inverte de sentido periodicamente, numa onda senoidal: no Brasil, a rede elétrica é de 60 Hz, ou seja, 60 ciclos e 120 inversões de sentido por segundo. A diferença prática é esta: a CA chega à tomada porque é fácil de elevar e baixar com transformadores e de transmitir, enquanto a CC é o que a eletrônica, os CLPs, os sensores e as baterias realmente usam.

Neste guia você vê as duas formas lado a lado, com valores reais da rede brasileira, um cálculo resolvido que mostra por que a CA venceu na distribuição, onde a corrente contínua de alta tensão voltou a ganhar espaço (Itaipu e Belo Monte) e os erros mais comuns ao misturar CC e CA num projeto.

O que é corrente contínua (CC)

Na corrente contínua, os elétrons se deslocam num único sentido, do polo negativo para o positivo da fonte (o sentido convencional da corrente, usado nos esquemas, é o inverso: do positivo para o negativo). A tensão pode ser constante, como numa bateria ou numa fonte regulada, ou pulsante, como na saída de um retificador sem filtro. O que define a CC é a polaridade que não se inverte.

Exemplos de corrente contínua: pilhas e baterias (1,5 V, 12 V, bancos de 48 V), painéis fotovoltaicos, a saída de fontes de alimentação (5 Vcc, 12 Vcc, 24 Vcc), carregadores de celular e notebook, o barramento de 24 Vcc dos painéis de automação que alimenta CLPs, sensores e relés, os sistemas de telecomunicações em 48 Vcc, os veículos elétricos e os drivers de LED.

Relé de estado sólido GSR-1-DD com controle CC para carga CC
Relé de estado sólido para carga em corrente contínua (controle CC, carga CC).

O que é corrente alternada (CA)

Na corrente alternada, a tensão e a corrente variam de forma senoidal: sobem até um pico positivo, passam por zero, descem até um pico negativo e voltam, num ciclo que se repete. É produzida por geradores rotativos, nas usinas hidrelétricas, termelétricas e eólicas, e é a forma em que a energia chega às residências e indústrias.

Exemplos de corrente alternada: as tomadas de 127 V e 220 V, a alimentação trifásica de motores (220 V, 380 V, 440 V), chuveiros, geladeiras e ar-condicionado, a iluminação ligada direto à rede e a saída de inversores e nobreaks.

Os números da rede brasileira

A frequência de 60 Hz foi adotada como padrão nacional pela Lei 4.454, de 1964, e a conversão das regiões que ainda usavam 50 Hz foi feita progressivamente nos anos seguintes. As tensões nominais de distribuição em baixa tensão, como 127/220 V e 220/380 V, estão definidas pela ANEEL no PRODIST.

Um detalhe que confunde muita gente: “127 V” e “220 V” são valores eficazes (RMS), ou seja, o valor de uma tensão contínua que dissiparia a mesma potência num resistor. Numa senoide, o valor de pico é o eficaz multiplicado por √2 (≈ 1,414):

GrandezaFórmulaRede de 127 VRede de 220 V
Tensão eficaz (RMS)Vrms127 V220 V
Tensão de picoVp = Vrms × √2≈ 179,6 V≈ 311,1 V
Tensão pico a pico2 × Vp≈ 359,2 V≈ 622,3 V
Período (60 Hz)T = 1/f≈ 16,67 ms por ciclo, com 120 passagens por zero por segundo

É por isso que capacitores e componentes ligados à rede de 220 V precisam suportar mais de 311 V, e não “220 V”.

Relé de estado sólido trifásico GSR-3-DA com controle CC para carga CA
Relé de estado sólido trifásico para carga em corrente alternada (controle CC, carga CA).

Diferença entre corrente contínua e alternada: comparação direta

CaracterísticaCorrente contínua (CC)Corrente alternada (CA)
Sentido da correnteÚnico, polaridade fixaInverte periodicamente
Forma de ondaLinha reta (ou pulsante, se não filtrada)Senoidal
Frequência0 Hz60 Hz no Brasil (50 Hz em boa parte da Europa, Ásia e no Paraguai)
Notação em PT-BRVcc (símbolo ⎓)Vca (símbolo ~)
Sigla em inglês nos datasheetsDC / VDCAC / VAC
Mudar o nível de tensãoExige conversor eletrônico (CC/CC)Transformador simples
ArmazenamentoDireto em baterias e capacitoresNão armazena: precisa converter para CC
Interrupção de arcoMais difícil, porque não há passagem por zeroMais fácil: a corrente passa por zero 120 vezes por segundo
Fontes típicasBateria, painel solar, fonte CA/CCGerador, rede elétrica, inversor
Usos típicosEletrônica, CLP, sensores, telecom, LED, veículos elétricosDistribuição, motores de indução, aquecimento, eletrodomésticos

Vantagens da corrente alternada, com um cálculo resolvido

A grande vantagem da CA é poder mudar de tensão com um transformador, uma máquina sem partes móveis e de alta eficiência. Isso importa porque a perda num condutor é Pperda = I² × R: para a mesma potência, subir a tensão derruba a corrente e reduz a perda com o quadrado da corrente.

Exemplo: transmitir 10 kW por uma linha com resistência total de 0,5 Ω.

  • Em 220 V: I = 10.000 / 220 ≈ 45,5 A. Perda = 45,5² × 0,5 ≈ 1.033 W, cerca de 10% da potência virando calor no cabo.
  • Em 13,8 kV: I = 10.000 / 13.800 ≈ 0,72 A. Perda = 0,72² × 0,5 ≈ 0,26 W.

Mesmo cabo, mesma potência, perda cerca de 4.000 vezes menor. Foi essa conta que fez a CA vencer a chamada “guerra das correntes” no fim do século XIX: com transformadores, gerava-se em média tensão, transmitia-se em alta e baixava-se perto do consumidor. A CA também favorece o motor de indução, simples e robusto, que até hoje é o motor mais usado na indústria.

Vantagens da corrente contínua

  • Armazenamento: só a CC carrega baterias. Todo sistema com autonomia, como nobreak, solar ou veículo, passa por CC.
  • Eletrônica: microcontroladores, CLPs, sensores e comunicação trabalham em CC estável (3,3 V, 5 V, 12 V, 24 Vcc). Todo equipamento eletrônico ligado na tomada tem dentro uma fonte CA/CC que retifica e regula a tensão.
  • Sem potência reativa nem efeito pelicular: em linhas muito longas e em cabos submarinos, a CC evita as perdas capacitivas e indutivas que limitam a CA.
  • Interligação de redes: em CC não existe frequência, então ela liga sistemas de 50 Hz e 60 Hz, ou redes não sincronizadas.

Corrente contínua de alta tensão (HVDC): o retorno da CC

Com conversores eletrônicos de alta potência, a CC voltou à transmissão de longa distância, e o Brasil tem dois dos exemplos mais conhecidos do mundo:

SistemaTensãoExtensãoCapacidadePor que CC
Itaipu (Foz do Iguaçu → região de São Paulo)±600 kV780 km6.300 MWDistância e, principalmente, a metade paraguaia de Itaipu gera em 50 Hz, enquanto o Brasil usa 60 Hz
Xingu–Estreito (Belo Monte → Minas Gerais)±800 kV2.076 km4.000 MWDistância muito longa com perda menor que a de uma linha CA equivalente

Nas pontas dessas linhas, estações conversoras transformam CA em CC e depois CC de volta em CA, porque a distribuição até o consumidor continua sendo em corrente alternada.

Como converter uma forma na outra

ConversãoEquipamentoExemplo de uso
CA → CCFonte de alimentação / retificadorRede de 220 Vca para 24 Vcc do painel
CC → CAInversorBateria de 12 Vcc ou 24 Vcc para 127/220 Vca
CC → CCConversor CC/CC24 Vcc para 5 Vcc, ou isolação galvânica entre circuitos
CA → CATransformador ou inversor de frequênciaMudar tensão (transformador) ou frequência e velocidade de motor (inversor de frequência)

Na LRI, essas conversões estão separadas por categoria: fontes CA/CC, inversores CC/CA de onda senoidal pura e modificada e conversores CC/CC. Sobre a forma de onda do inversor, veja também o artigo inversores de onda senoidal pura e modificada.

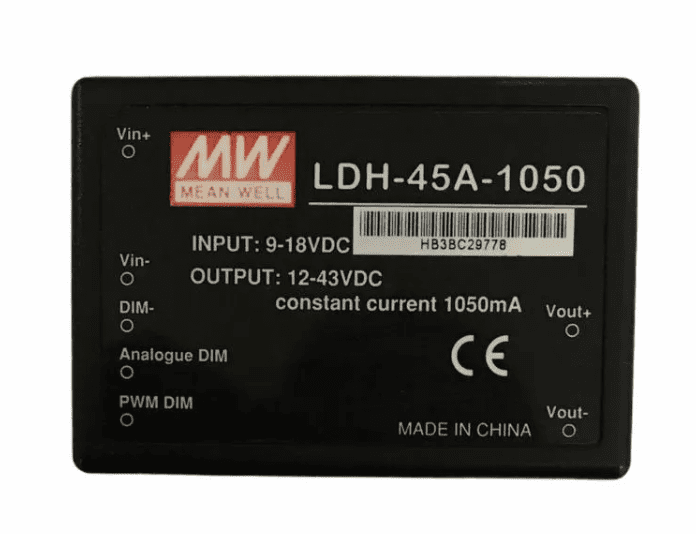

Driver de LED LDH-45, conversor CC/CC de corrente constante
Conversor CC/CC de corrente constante para LED: entrada e saída em corrente contínua.

Segurança: o que muda entre CC e CA

Um mito comum, que já esteve neste artigo, diz que a CA seria “mais segura porque a corrente é interrompida periodicamente”. Não é bem assim. A referência internacional para extrabaixa tensão, a IEC 61140, fixa o limite em 50 V eficazes em CA e 120 V em CC sem ondulação. A norma admite tensão contínua mais alta para a mesma faixa porque, na mesma tensão, a CA de 50/60 Hz tende a ser mais perigosa para o corpo humano.

Em compensação, a CC é mais difícil de interromper. Como a corrente nunca passa por zero, o arco elétrico que se forma ao abrir um contato não se apaga sozinho. Por isso disjuntores, chaves e relés têm capacidade de interrupção menor em CC do que em CA, e por isso existem relés de estado sólido específicos para cada tipo de carga.

Erros comuns ao lidar com CC e CA

  • Usar relé de estado sólido de carga CA numa carga CC: o SSR de carga CA usa TRIAC ou SCR, que só desligam quando a corrente passa por zero. Em CC, ele liga e não desliga mais. Escolha o modelo pela carga, como nos relés SSR monofásicos com versões para carga CA e para carga CC.
  • Dimensionar pela tensão eficaz e esquecer o pico: um capacitor especificado em 250 Vcc, ligado à rede de 220 Vca, recebe picos de 311 V. Componentes feitos para a rede, como varistores e capacitores X2, já são especificados em Vca eficaz; confira em qual das duas está a tensão do datasheet.
  • Ler a etiqueta pela metade: “24V” sem indicar CC ou CA. Em painel, 24 Vcc e 24 Vca são circuitos diferentes. Escreva sempre Vcc ou Vca. A notação brasileira e a equivalência com VDC/VAC dos datasheets importados estão explicadas na página abaixo.
  • Usar disjuntor de CA em circuito CC de bateria ou fotovoltaico sem conferir a especificação em CC do fabricante.
  • Inverter a polaridade em CC: em CA não existe polaridade, em CC existe, e inverter pode queimar a entrada de equipamentos sem proteção.

Para os tipos de fonte que fazem a conversão CA/CC, lineares, chaveadas, reguladas e ajustáveis, veja o guia tipos de fontes de alimentação eletrônicas.

Perguntas Frequentes

O que é corrente contínua?

É a corrente elétrica que circula sempre no mesmo sentido, com polaridade fixa (positivo e negativo não se invertem). Vem de pilhas, baterias, painéis solares e fontes de alimentação, e é a forma usada por circuitos eletrônicos, CLPs e sensores.

O que é corrente alternada?

É a corrente que inverte de sentido periodicamente, numa forma de onda senoidal. A rede elétrica brasileira é de corrente alternada em 60 Hz, com tensões nominais como 127 V e 220 V (valores eficazes).

Qual a diferença entre corrente contínua e corrente alternada?

Na contínua, a corrente tem um único sentido e polaridade fixa. Na alternada, o sentido se inverte 120 vezes por segundo (60 Hz). A CA é mais fácil de transformar e distribuir; a CC é a que se armazena em baterias e alimenta a eletrônica.

Quais são exemplos de corrente contínua e alternada?

Corrente contínua: pilha, bateria de carro, painel solar, carregador de celular, barramento de 24 Vcc de um painel de automação. Corrente alternada: tomada de casa, alimentação de motores trifásicos, saída de um inversor ou nobreak.

Quais as vantagens da corrente alternada?

Pode ter a tensão elevada ou reduzida por transformador, o que reduz as perdas na transmissão. Também alimenta motores de indução simples e robustos, e o arco elétrico se extingue mais facilmente na passagem por zero.

O que é corrente contínua de alta tensão?

É a transmissão de energia em CC em centenas de kV (HVDC), usada em linhas muito longas e para interligar redes de frequências diferentes. Exemplos no Brasil: o sistema de Itaipu (±600 kV) e a linha Xingu–Estreito, de Belo Monte (±800 kV).

Vcc ou Vca: a notação certa

A página explica a notação usada no Brasil e por que datasheet importado escreve diferente do projeto nacional.

Entender a notação Vcc e Vca →
