Introdução

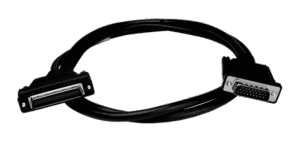

Introdução — O que é o cabo HD DB26 Mitsubishi Servo J3J4JE?
O cabo HD DB26 Mitsubishi Servo J3J4JE é um cabo de interconexão projetado especificamente para comunicação e alimentação de servomotores Mitsubishi das séries J3/J4, com conector DB26 de alta densidade. Desde o primeiro parágrafo, destacamos que este cabo servo Mitsubishi, também referido como DB26 J3 J4, foi concebido para garantir integridade de sinal em ambientes industriais, suportando ruído eletromagnético e esforços mecânicos típicos de linhas de produção e retrofit. Seu uso é crítico em aplicações que exigem sincronismo de movimento e baixa latência de controle.
Tecnicamente, trata-se de um conjunto de condutores trançados e blindados, com terminação em conector metálico DB26 de alta robustez e montagem industrial. O projeto considera requisitos de compatibilidade eletromecânica com os pinos do servo Mitsubishi J3/J4, além de características de blindagem, resistência de isolamento e condutividade que preservam a qualidade do sinal digital e analógico. Em analogia prática, pense no cabo como uma "rodovia dedicada" onde cada faixa (fio) precisa ser preservada livre de congestionamento (ruído) para que os sinais de comando cheguem sem atraso ou distorção.
No contexto de automação industrial, IIoT e Indústria 4.0, este cabo atua como elo determinante entre servo drives e controladores (CLPs, motion controllers e gateways). Sua especificação técnica influencia diretamente em métricas operacionais como MTBF (Mean Time Between Failures), tempo de comissionamento e disponibilidade da máquina. Palavras-chave: cabo HD DB26 Mitsubishi Servo J3J4JE, cabo servo Mitsubishi, DB26 J3 J4.
Principais aplicações e setores atendidos pelo cabo HD DB26 Mitsubishi Servo J3J4JE
O cabo é amplamente utilizado em automação industrial — máquinas-ferramenta CNC, centros de usinagem e linhas de montagem onde servos Mitsubishi são padrão. Em retrofit de equipamentos antigos para torná-los compatíveis com controladores modernos, o DB26 J3 J4 facilita a substituição sem necessidade de adaptar a fiação interna dos servos. Em linhas de produção com movimento sincronizado, sua integridade garante repetibilidade e precisão posicional.
Setores de manufatura, automotivo, embalagem e semicondutores se beneficiam diretamente desse cabo devido à necessidade de alta taxa de transferência de sinais e imunidade a interferência. Em utilities e geração de energia, onde servos controlam atuadores críticos, a blindagem e a resistência elétrica reduzida mitigam falhas de comunicação que poderiam levar a paradas indesejadas. Para aplicações IIoT, a compatibilidade com gateways ICP DAS permite coleta de telemetria de comportamento do servo.
Casos de uso típicos incluem: substituição direta do cabo em servos Mitsubishi J3/J4, ligações entre controladores de movimento e drives em células robotizadas e interconexão em sistemas de pick-and-place com alta repetitividade. O uso correto do cabo influencia diretamente indicadores de confiabilidade como MTBF e disponibilidade operacional, além de reduzir custos de manutenção corretiva.
Especificações técnicas do cabo HD DB26 Mitsubishi Servo J3J4JE
Tabela de especificações principais
| Especificação | Valor típico |
|---|---|
| Pinagem DB26 | Compatível com layout J3/J4 (26 pinos, sinal e alimentação) |
| Comprimentos disponíveis | 0.5 m, 1 m, 2 m, 3 m, 5 m (custom sob demanda) |
| Tipo de condutor | Cobre eletrolítico estanhado, AWG 28/24 (dependendo do sinal) |
| Blindagem | Blindagem individual por par + malha global em cobre estanhado |
| Material do conector | Corpo metálico com contato de bronze fosforoso niquelado |
| Temperatura de operação | -20 °C a +80 °C (padrão industrial) |
| Resistência DC (máx.) | conforme AWG (ex.: AWG28 ≈ 0.34 Ω/m) |
| Compatibilidade | Servo Mitsubishi séries J3 e J4 (J3J4JE pinout) |
| Certificações | RoHS; recomendação de conformidade EMC: IEC 61000-6-2; IP rating depende de montagem |
Esta tabela resume os parâmetros críticos para seleção e projeto. Para instalações com altas solicitações mecânicas, recomenda-se especificar versões com condutores AWG mais grossos e blindagens reforçadas.
Normas, compatibilidade e certificações
O cabo deve ser instalado de acordo com normas EMC e de segurança aplicáveis: IEC 61000-6-2 (imunidade em ambientes industriais), IEC 60529 para considerações de proteção IP em conjuntos, e normas de segurança eletrotécnica aplicáveis à máquina (por exemplo, IEC/EN 62368-1 quando o cabo fizer parte de um sistema eletrônico sujeito à norma). Embora IEC 60601-1 seja voltada a equipamentos médicos, a menção hierárquica mostra a necessidade de avaliar normas específicas do setor.
Além disso, a conformidade RoHS é relevante para restrições de substâncias perigosas. A compatibilidade elétrica com drivers/servos Mitsubishi J3/J4 é garantida pelo pino a pino (pinout) e pela capacidade de condução dos fios. Recomendamos verificação do diagrama de pinos do servo e do controlador, e testes de continuidade antes da energização.
Para aplicações IIoT, a integração com gateways ICP DAS e módulos de I/O requer atenção às características de impedância e integridade de sinal, evitando mismatching que gere reflexões. Consulte sempre as folhas de dados do servo Mitsubishi e dos drivers para assegurar compatibilidade total.
Importância, benefícios e diferenciais do cabo HD DB26 Mitsubishi Servo J3J4JE
Benefícios imediatos para confiabilidade e desempenho
O uso do cabo correto traz ganhos imediatos em integridade de sinal, reduzindo erros de posição e comandos perdidos que levam a paradas. A blindagem por pares e a malha global minimizam interferência de alta frequência, mantendo o jitter de sinal baixo e preservando a resposta dinâmica do sistema de controle. Em termos práticos, isso resulta em menor retrabalho, aumento da precisão e menos horas de máquina parada.
Além dos sinais digitais, a correta seção de condutor e a baixa resistência DC reduzem quedas de tensão em linhas de alimentação auxiliares, mantendo níveis de tensão estáveis nos circuitos dos drives. Isso impacta positivamente MTBF e a vida útil dos componentes eletrônicos. Um cabo adequado também simplifica a manutenção, já que connectors DB26 padronizados facilitam substituições rápidas.
Finalmente, a seleção de materiais (contatos niquelados, condutor estanhado) e montagem robusta elevam a resistência à corrosão e à fadiga mecânica, que são causas comuns de falha em ambientes agressivos. Para operações críticas, a prevenção de falhas por meio de componentes de qualidade é sempre mais econômica que a manutenção corretiva.
Diferenciais ICP DAS frente ao mercado
A ICP DAS se distingue por controle rigoroso de qualidade no processo de montagem, testes elétricos e inspeção da pinagem para assegurar compatibilidade imediata com servos Mitsubishi. O suporte técnico local e disponibilidade de documentação técnica (pinouts, esquemas e recomendações de instalação) reduzem o ciclo de integração. A garantia e suporte pós-venda com orientação para testes e comissionamento é um diferencial importante.
Outros diferenciais incluem opções customizadas de comprimento e terminação, além de versões com blindagem reforçada para trajetos expostos e versões flexíveis para robôs. Homologações e testes de EMC realizados em laboratório aumentam a confiabilidade declarada. A ICP DAS também fornece integração com gateways e módulos de I/O, facilitando estratégias IIoT.
Em resumo, ao escolher a ICP DAS, o cliente obtém não apenas um cabo, mas um pacote de engenharia que inclui documentação, suporte técnico e soluções complementares para integração com sistemas SCADA e gateways.
Guia prático de instalação e uso do cabo HD DB26 Mitsubishi Servo J3J4JE
Preparação e verificação pré-instalação
Antes da instalação, execute uma checklist: verifique o pinout DB26 do servo e do controlador, confirme o comprimento do cabo, inspecione visualmente a blindagem e conectores, e retire danos mecânicos. Ferramentas recomendadas: multímetro, medidor de continuidade, chave torque para fixação do conector e braçadeiras para cabo.
Confirme parâmetros elétricos: resistência DC por metro, isolamento entre condutores e continuidade da blindagem. Em instalações críticas, realize um teste de megômetro para validar isolamento. Verifique também rota física do cabo para evitar pinçamento e exposição a fontes de calor (>80 °C).
Registre os dados de série do cabo e associe-os ao equipamento no sistema de gestão de ativos (CMMS), o que facilitará manutenção preditiva. Se possível, teste o cabo em bancada antes de integrar ao sistema final para evitar comissionamento com problemas de fiação.
Passo a passo de conexão ao servo Mitsubishi J3/J4
- Desenergize todo o sistema e coloque tags de bloqueio; segurança em primeiro lugar.
- Confirme o pinout DB26 no manual do servo Mitsubishi J3/J4 e identifique pinos de alimentação, sinais de controle e terra. Use a tabela de pinagem fornecida pelo fabricante.
- Conecte o conector DB26 ao servo alinhando os parafusos de fixação; aperte com torque recomendado para garantir contato metálico firme e proteção contra vibração.
Após a fixação mecânica, organize o cabo usando suportes e braçadeiras a uma distância segura de fontes de potência e cabos de força. Garanta que a blindagem seja aterrada em um único ponto (preferencialmente no painel do drive) para evitar loops de terra.
Testes de comissionamento e diagnóstico inicial
Realize testes de continuidade e verificação de curto-circuito entre condutores e blindagem. Use um osciloscópio para verificar sinais em linhas críticas (encoder, comando) e confirme ausência de ruído excessivo. Valide comunicações de feedback do servo e execute movimentos de baixa amplitude para verificar resposta.
Sinais de falha comuns: perda intermitente de posição (pode indicar contiguidades poor ou ruído), aquecimento local no conector (mau contato) e perda de comunicação serial. Quando detectar anomalias, verifique primeiro conexões mecânicas, depois identificação do pino, e por fim a integridade do cabo.
Manutenção preventiva e procedimentos de substituição
Inspeções periódicas recomendadas: visual semestral em ambientes limpos; trimestral em ambientes agressivos. Procure rachaduras na isolação, oxidação nos contatos e deterioração da blindagem. Registre leituras de resistência e comparação com baseline para identificar degradação.
Ao substituir, mantenha o mesmo esquema pin-to-pin e prefira peças originais ICP DAS para evitar incompatibilidades. Para minimizar downtime, tenha cabos sobressalentes pré-testados em estoque e procedimentos de troca rápidos definidos na rotina de manutenção.
Integração com sistemas SCADA/IIoT usando o cabo HD DB26 Mitsubishi Servo J3J4JE
Como conectar o cabo ao controlador e ao gateway ICP DAS
Arquitetura típica: servo Mitsubishi ↔ cabo HD DB26 ↔ driver/motion controller ↔ gateway ICP DAS ↔ rede IIoT/SCADA. O cabo garante a continuidade física até o driver; o gateway ICP DAS converte sinais para protocolos como Modbus TCP/RTU, OPC UA ou MQTT para ingestão em SCADA e plataformas IIoT.
No painel, garanta aterramento correto do chassis e do cabo (ponto único) para evitar loops. Quando necessário, utilize adaptadores de proteção (filtros LC, supressores TVS) integrados ao conector para proteção contra surtos e transientes.
Documente a topologia de rede e a configuração de endereçamento dos gateways para simplificar diagnóstico remoto. A ICP DAS oferece módulos e gateways que simplificam a integração entre servo e camadas superiores de automação.
Boas práticas para coleta de dados em tempo real e IIoT
Defina taxas de amostragem adequadas: sinais de posição e velocidade podem exigir amostragem em ms; variáveis de status e alarmes podem ser menos frequentes. Use filtragem local (no gateway) para reduzir ruído e volume de dados enviados à nuvem, preservando largura de banda.
Implemente limiares e eventos (edge analytics) para reduzir alarmes e tráfego. Agrupe dados por ciclo de máquina e utilize timestamps com sincronização NTP para garantir correlação temporal em análises preditivas.
Proteja dados críticos com criptografia e autenticação entre gateways e plataforma IIoT. Segregar tráfego de controle do tráfego de monitoramento em VLANs melhora segurança e disponibilidade.
Segurança, aterramento e mitigação de ruído em ambientes industriais
Aterramento em ponto único da blindagem reduz ruído induzido; evite múltiplos pontos de aterramento que criam loops. Mantenha separação física mínima entre cabos de potência e cabos de sinal (recomendado ≥ 15 cm), ou use dutos metálicos separados.
Implemente filtros EMI e supressores em pontos críticos. Em ambientes severos, considere cabos com dupla blindagem e terminais com gás-inertizado para maior imunidade. Testes periódicos de imunidade conforme IEC 61000-4-x são recomendados.
Adote políticas de segurança da informação para dispositivos IIoT conectados: atualizações de firmware, autenticação forte e segmentação de rede para proteger tanto a integridade dos dados quanto a operação da máquina.
Exemplos práticos de uso do cabo HD DB26 Mitsubishi Servo J3J4JE em aplicações reais
Case 1 — Retrofiting de máquina CNC
Cenário: máquina CNC antiga com servo Mitsubishi J3 substituída por controladora moderna. O cabo HD DB26 compatível permite conexão direta ao novo driver sem alterar o cabeamento interno do motor.
Passos: mapear pinout, instalar cabo novo, testar continuidade e proceder ao comissionamento com movimentos de teste. Ganhos: redução do tempo de engenharia, menor risco de erros de remapeamento e retorno rápido à produção.
Resultado esperado: aumento da disponibilidade e possibilidade de implementar funcionalidades modernas (telemetria) sem grandes intervenções mecânicas.
Case 2 — Integração em linhas de robótica e pick-and-place
Cenário: célula robótica com alta frequência de movimento e necessidade de tempos de resposta rígidos. O cabo DB26 com blindagem robusta reduz jitter e interferência, garantindo precisão repetitiva.
Implementação: roteamento protegido, braçadeiras anti-torsão e testes de EMI. Benefícios: menor taxa de rejeitos em montagem, maior uniformidade dos ciclos e menor manutenção corretiva.
Case 3 — Ambientes de embalagem e alta repetitividade
Cenário: linhas de embalagem 24/7 com pick-and-place em alta velocidade. O cabo com contatos niquelados e blindagem reduz falhas intermitentes por desgaste e ruído.
Impacto: redução de paradas não programadas, economia em peças de reposição e previsibilidade na manutenção. Recomenda-se estoque de cabos sobressalentes para intervenções rápidas.
Comparações técnicas e problemas comuns — cabo HD DB26 Mitsubishi Servo J3J4JE vs outros cabos ICP DAS
Tabela comparativa de modelos ICP DAS semelhantes
| Modelo ICP DAS | Blindagem | Flexibilidade | Compatibilidade J3/J4 | Aplicação recomendada |
|---|---|---|---|---|
| Cabo HD DB26 J3J4JE | Par + malha | Média | Sim | Servo/Drive padrão |
| Cabo DB26 Robusto (flex) | Par + dupla malha | Alta | Parcial (custom) | Robótica/robô articulado |
| Cabo DB26 Econômico | Malha simples | Baixa | Parcial | Bench/low duty |
Essa comparação ajuda a escolher entre robustez, flexibilidade e custo. Para robótica, prefira versão flexível; para painéis fixos, versão padrão é suficiente.
Erros comuns de projeto e instalação (e como evitá-los)
Erros típicos: aterramento múltiplo da blindagem, rota de cabo junto a cabos de potência, conector mal apertado e uso de cabo com bitola insuficiente. Evite esses erros seguindo checklist pré-instalação, torques recomendados e separatórias físicas.
Diagnóstico: sinais intermitentes indicam problemas mecânicos; ruído constante sugere interferência EMC; aquecimento no conector aponta para mau contato. Soluções incluem retrabalho de terminação, aterramento adequado e substituição por cabo de maior seção.
Critérios técnicos para escolher o cabo certo para sua aplicação
Checklist decisório:
- Ambiente (temperatura, abrasão, óleo/umidade)
- Comprimento e queda de tensão aceitável
- Necessidade de flexibilidade vs durabilidade
- Requisitos EMC e blindagem
- Conectividade com J3/J4 e compatibilidade com drivers
Selecione o cabo que atenda esses critérios e reduza riscos operacionais.
Conclusão e chamada para ação — Solicite cotação ou entre em contato
Conclusão
O cabo HD DB26 Mitsubishi Servo J3J4JE é uma solução projetada para garantir integridade de sinal, robustez mecânica e compatibilidade direta com servos Mitsubishi J3/J4. Sua seleção correta impacta positivamente em disponibilidade, MTBF e desempenho de sistemas de motion em ambientes industriais, de utilities e Indústria 4.0. Ao especificar cabos, considere blindagem, bitola, temperaturas de operação e certificações EMC relevantes (ex.: IEC 61000-6-2).
Para aplicações que exigem essa robustez, o cabo HD DB26 Mitsubishi Servo J3J4JE da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-mitsubishi-servo-j3j4je. Se procura opções complementares ou soluções customizadas, visite também: https://www.lri.com.br/comunicacao-de-dados.
Incentivamos você a comentar abaixo com suas dúvidas de projeto, casos específicos de aplicação ou pedir comparações com outros modelos. Pergunte sobre roteamento, aterramento ou testes de comissionamento — responderemos com orientações técnicas detalhadas. Para leitura complementar, consulte artigos no blog da LRI/ICP: https://blog.lri.com.br/automacao-industrial e https://blog.lri.com.br/.
