Introdução
O cabo SCSI II 50 pinos para amplificador servo Panasonic ICP DAS é um componente crítico na comunicação de dados industrial, especialmente em aplicações de automação industrial, motion control e integração com sistemas SCADA e IIoT. Em arquiteturas modernas de controle de movimento, a confiabilidade da camada física é tão importante quanto o drive ou o controlador, e o desempenho de todo o sistema pode ser limitado por um cabo mal especificado. Neste contexto, a ICP DAS disponibiliza um cabo dedicado, projetado para uso com amplificadores servo Panasonic, que garante integridade de sinal, robustez mecânica e compatibilidade eletromagnética.
Ao longo deste artigo, abordaremos em profundidade o papel desse cabo na integração entre controladores ICP DAS e amplificadores servo Panasonic, cobrindo especificações técnicas, aplicações típicas, boas práticas de instalação e integração com redes industriais como Modbus, EtherNet/IP e outras arquiteturas de Indústria 4.0. Serão discutidos também aspectos como blindagem, impedância característica, práticas de aterramento e cuidados com raio de curvatura, que são frequentemente subestimados em campo, mas que determinam o MTBF global da solução.
O objetivo é fornecer um guia de referência para engenheiros de automação, integradores de sistemas, OEMs e utilities que precisam garantir alta disponibilidade, precisão de movimento e escalabilidade. Ao final, convidamos você a comentar, enviar dúvidas técnicas específicas sobre seus projetos e compartilhar experiências de uso em linhas de produção, CNC, robótica e retrofits industriais.
O que é o cabo SCSI II 50 pinos para amplificador servo Panasonic ICP DAS e qual seu papel na comunicação de dados industrial?
Visão geral do cabo SCSI II 50 pinos para amplificador servo Panasonic ICP DAS

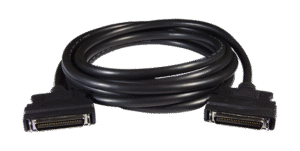

O cabo SCSI II 50 pinos da ICP DAS é um cabo de interface dedicado, com conectores do tipo SCSI II de 50 vias, projetado para conexão entre controladores ou módulos de I/O da ICP DAS e amplificadores servo Panasonic compatíveis. Diferente de cabos genéricos, este modelo segue o mapeamento de pinos (pinout) recomendado pelo fabricante, garantindo que os sinais de comando, feedback e I/O digital sejam corretamente roteados. Isso inclui sinais de comando de velocidade/posição, enable, alarmes, sinais de encoder e referências de terra.
A construção física do cabo é otimizada para aplicações industriais: condutores trançados, blindagem geral e, em muitos casos, blindagens parciais (par trançado blindado) para sinais mais sensíveis. O objetivo é minimizar EMI/RFI e preservar a integridade dos sinais diferenciais e analógicos, especialmente em ambientes com inversores de frequência, contatores e cargas indutivas. A impedância característica é dimensionada para garantir boa integridade de sinal, reduzindo reflexões e interferências.
No contexto de comunicação de dados industrial, esse cabo atua como o “duto físico” que garante a transferência confiável de comandos em tempo quase real entre o controlador e o servo. Isso é essencial em malhas de controle de alta velocidade, como sincronismo de eixos, interpolação de trajetórias e perfis de movimento complexos. Uma falha de contato, aumento de ruído ou perda de referência pode resultar em paradas de linha, perda de posição ou, em casos extremos, risco à segurança de operadores e máquinas.
Como o cabo SCSI II 50 pinos se encaixa em sistemas de automação industrial modernos?
Em sistemas modernos de automação industrial e Indústria 4.0, a arquitetura de controle é frequentemente distribuída: controladores lógicos programáveis (PLCs), PACs, PCs industriais e controladores ICP DAS realizam o gerenciamento superior, enquanto drives e amplificadores servo executam o controle de corrente, velocidade e posição. O cabo SCSI II 50 pinos é o elo físico que conecta esses dois mundos, garantindo que dados de referência e feedback circulem com baixa latência e alta confiabilidade.
Mesmo em arquiteturas onde o barramento de campo é Ethernet industrial (por exemplo, EtherNet/IP, Modbus TCP, PROFINET) na camada superior, a conexão entre o controlador de eixo ou módulo de I/O e o amplificador servo continua ocorrendo por meio de cabos dedicados. É nessa camada física que a escolha do cabo faz diferença direta em termos de ruído, EMI e robustez mecânica. O cabo SCSI II 50 pinos da ICP DAS foi desenvolvido justamente para esse papel, sendo um componente compatível com soluções SCADA e IIoT, ao garantir a consistência dos dados produzidos e consumidos pelos servos.
Além disso, em projetos de retrofit ou expansão, a utilização de um cabo padronizado e dedicado reduz o risco de incompatibilidades e simplifica a documentação técnica. Isso facilita a integração com sistemas de supervisão, históricos de eventos e plataformas de análise em nuvem. Ao garantir que o enlace físico esteja estável, o engenheiro pode concentrar‑se em otimização de algoritmos, integração de protocolos e segurança cibernética, sem ser surpreendido por falhas intermitentes de cabeamento.
Principais aplicações do cabo SCSI II 50 pinos em automação e motion control
Uso do cabo SCSI 50 pinos em amplificadores servo Panasonic em linhas de produção
Em linhas de produção automatizadas, amplificadores servo Panasonic comandam eixos de transporte, indexação, corte, enrolamento, entre outros. O cabo SCSI 50 pinos conecta o controlador ICP DAS responsável por gerar os perfis de movimento, supervisão e lógica de intertravamento aos servos. Sinais como enable, comando de partida, seleção de receitas, entradas de referência e feedbacks de posição/alarme são transmitidos por esse cabo.
Nessas linhas, a repetibilidade e o tempo de ciclo são fatores críticos de OEE (Overall Equipment Effectiveness). Oscilações de sinal, ruído ou mau contato podem gerar erros de posicionamento, desperdício de material, paradas não programadas e alarmes falsos. Ao utilizar um cabo dedicado, com blindagem adequada e conectores de qualidade industrial, reduz‑se drasticamente a incidência de falhas intermitentes ligadas à camada física.
Além disso, o cabeamento padronizado facilita a montagem modular das linhas. OEMs e integradores podem replicar estações de trabalho, reduzindo o tempo de comissionamento. A ICP DAS oferece controladores e módulos de I/O facilmente integráveis, e o uso do cabo SCSI II 50 pinos compatível com amplificadores servo Panasonic garante que a padronização se estenda até o nível físico da comunicação.
Aplicações em máquinas CNC, robôs industriais e sistemas de posicionamento
Máquinas CNC, robôs articulados e sistemas de posicionamento de alta precisão exigem comunicação confiável entre controlador e servo drives. Nessas arquiteturas, o controle de movimento ocorre com interpolação multieixo, exigindo sincronismo rígido e baixa latência na transmissão de sinais. O cabo SCSI II 50 pinos da ICP DAS, quando aplicado com amplificadores servo Panasonic, é ideal para essas aplicações devido à integridade do sinal e à baixa suscetibilidade a interferências.
Em CNCs, erros de posicionamento de décimos ou centésimos de milímetro podem gerar peças fora de tolerância, retrabalho e sucata. Um cabo inadequado pode introduzir ruído em sinais de encoder ou de comando analógico, degradando a precisão efetiva do sistema. Ao empregar um cabo com pares trançados, blindagem correta e aterramento bem projetado, é possível manter a fidelidade do sinal mesmo em ambientes com altas correntes de comutação.
Nos robôs industriais e pórticos de movimentação, o aspecto mecânico também é relevante: o cabo deve suportar ciclos de flexão, torção e movimentação constante. O dimensionamento correto da bitola, a escolha de materiais de isolamento com boa resistência a óleo e alta temperatura, bem como o respeito ao raio mínimo de curvatura, são parâmetros fundamentais para garantir MTBF elevado e minimizar paradas por falha mecânica em chicotes e esteiras porta‑cabos.
Setores atendidos: manufatura, embalagens, têxtil, impressão, logística e mais
O cabo SCSI II 50 pinos para amplificador servo Panasonic ICP DAS é amplamente utilizado em setores como manufatura discreta, linhas de embalagem e envase, máquinas têxteis, impressão e conversão, logística automatizada e sistemas de inspeção. Em todos esses segmentos, há um denominador comum: necessidade de precisão de movimento e alta disponibilidade do sistema de automação.
Em linhas de embalagem, por exemplo, a sincronização entre esteiras, dosadores, formadoras e seladoras depende de servos coordenados. Qualquer erro de comunicação entre controlador e servo pode impactar diretamente o rendimento e a qualidade do pacote. Já na indústria têxtil ou de impressão, mantém‑se a necessidade de sincronismo de rolos, tensionamento de telas e registro de cores, exigindo comunicação confiável de comandos de movimento.
Na logística interna, sistemas de sorters, AS/RS e shuttle systems dependem de eixos servo controlados por controladores locais e supervisionados por SCADA/MES. A adoção de um cabo dedicado garante que o backbone de movimento entre o controlador ICP DAS e o amplificador servo Panasonic atenda aos requisitos de robustez, mesmo em ambientes com grande número de motores, inversores e fontes de ruído eletromagnético.
Especificações técnicas do cabo SCSI II 50 pinos para servo Panasonic ICP DAS
Tabela de especificações elétricas, mecânicas e ambientais
Abaixo, um exemplo de tabela de especificações típicas do cabo SCSI II 50 pinos para amplificador servo Panasonic ICP DAS (valores ilustrativos; consulte sempre o datasheet oficial):
| Parâmetro | Especificação típica |
|---|---|
| Modelo / Referência | Cabo SCSI II 50 pinos ICP DAS para servo Panasonic |
| Tipo de conector | SCSI II 50 pinos, macho–macho |
| Compatibilidade | Amplificadores servo Panasonic série XX/YY (ver manual) |
| Comprimentos disponíveis | 1 m, 2 m, 3 m, 5 m, sob consulta para outros comprimentos |
| Bitola dos condutores | 26–28 AWG, cobre estanhado |
| Isolamento dos condutores | PVC industrial / XLPE (conforme versão) |
| Blindagem | Malha de cobre estanhado + fita aluminizada |
| Impedância característica | Típ. 90–110 Ω (para pares diferenciais dedicados) |
| Temperatura de operação | –10 °C a +70 °C (típico) |
| Grau de proteção (conjunto) | Depende da fixação e ambiente (IP avaliado no sistema) |
| Normas e certificações | Compatível com IEC/EN 62368‑1 e práticas EMC industriais |
Eletricamente, o cabo é dimensionado para transportar sinais digitais, analógicos e, em alguns casos, sinais diferenciais (por exemplo, A+/A–, B+/B– e Z+/Z– de encoders). A combinação de bitola adequada, baixa resistência ôhmica e geometria dos condutores garante boa qualidade de sinal em distâncias típicas de painéis e máquinas. A isolação suporta tensão de isolamento condizente com o nível de categoria de sobretensão exigida pela aplicação.
Do ponto de vista ambiental, o cabo é adequado a ambientes industriais padrão, com resistência a temperaturas moderadas, umidade e agentes comuns em fábricas. Em ambientes mais severos (óleos agressivos, altas temperaturas contínuas ou forte presença de agentes químicos), recomenda‑se avaliar versões especiais de cabo ou proteções adicionais, sempre respeitando as orientações do fabricante e as normas aplicáveis, como IEC 60204‑1 para segurança de máquinas.
Pinagem, mapeamento de sinais e padrões de comunicação suportados
A pinagem (pinout) do cabo SCSI II 50 pinos para amplificador servo Panasonic ICP DAS segue o mapeamento definido para a interface desses amplificadores. Em geral, pinos são atribuídos a sinais como: entradas digitais de comando (RUN, STOP, RESET), saídas de alarme, referências analógicas de velocidade/torque, sinais de encoder incremental, alimentação de sensores e terras de referência. Essa padronização elimina ambiguidades no cabeamento, facilitando o comissionamento e a manutenção.
É importante ressaltar que, embora fisicamente seja um cabo SCSI II, o uso aqui não é para o protocolo SCSI tradicional de armazenamento de dados, mas para sinalização de controle e feedback proprietária/ dedicada do sistema servo. Portanto, não se trata de uma “comunicação serial padronizada” no sentido de protocolo de alto nível, mas de transporte de sinais de I/O e feedback. Isso exige atenção a detalhes como polaridade dos sinais diferenciais, referência de terra e compatibilidade de níveis elétricos.
Em muitos projetos, o controlador ICP DAS se comunica com um sistema SCADA ou com plataformas IIoT via Modbus TCP, OPC UA ou outros protocolos Ethernet, enquanto, na camada inferior, o cabo SCSI 50 pinos desempenha o papel de conexão determinística com o servo. Esse desacoplamento de protocolos superiores e camada física local é uma prática consolidada em arquiteturas de controle distribuído e contribui para flexibilidade e escalabilidade da solução.
Benefícios, diferenciais e importância estratégica do cabo SCSI II 50 pinos em automação
Confiabilidade do sinal: redução de ruído, interferência e falhas de comunicação
Em ambientes industriais, a presença de inversores de frequência, contatores, soft‑starters e fontes chaveadas gera um elevado nível de interferência eletromagnética (EMI). O cabo SCSI II 50 pinos da ICP DAS incorpora blindagem metálica e geometria de condutores que reduzem significativamente a suscetibilidade a ruído. Isso permite manter níveis de distorção de sinal baixos, evitando falsos disparos, perdas de contagem de encoder e comandos indevidos.
A redução de falhas de comunicação tem impacto direto em disponibilidade e manutenção. Muitos problemas de campo classificados como “intermitentes” têm origem na camada física: mau contato, cabos mal aterrados, quebra de condutor interno por flexão excessiva. Ao utilizar um cabo dedicado, com qualidade industrial e especificado para a aplicação, reduz‑se o índice de falhas ocultas e facilita‑se o diagnóstico com ferramentas de manutenção preditiva.
Além disso, o design adequado de blindagem e aterramento contribui para o cumprimento de normas de compatibilidade eletromagnética, facilitando certificações de máquina e conformidade com diretivas de baixa tensão, como IEC/EN 62368‑1. Isso é relevante não apenas para o usuário final, mas também para OEMs que exportam máquinas e precisam atender a requisitos normativos rigorosos.
Otimização de desempenho em servos Panasonic: precisão, resposta e estabilidade
O desempenho de um sistema servo Panasonic não depende apenas do drive e do motor, mas também da qualidade do enlace de comunicação com o controlador. Um cabo com impedância desbalanceada, alta capacitância ou blindagem inadequada pode introduzir jitter e ruído em sinais de referência e feedback. O cabo SCSI II 50 pinos da ICP DAS é desenhado para preservar a qualidade desses sinais, permitindo que o servo explore plenamente suas capacidades de banda passante e precisão.
Em aplicações de alta dinâmica, como pick‑and‑place, robôs cartesianos e sincronismo de eixos em alta velocidade, a estabilidade da malha de controle depende de tempos de resposta previsíveis e integridade nas medições de posição e velocidade. Ao reduzir erros induzidos por ruído ou interferência, o cabo contribui diretamente para melhor precisão de seguimento (tracking error) e menor overshoot.
Essa otimização também reflete em menor esforço de tuning dos servos. Com um enlace limpo, o engenheiro de aplicação pode utilizar ganhos mais elevados sem induzir instabilidades, alcançando rampas mais agressivas e tempos de ciclo menores. Em síntese, o cabo deixa de ser um gargalo e passa a ser um viabilizador de performance.
Vantagens de usar um cabo ICP DAS dedicado em vez de soluções genéricas
Embora seja tentador utilizar cabos genéricos por custo ou disponibilidade, há riscos técnicos significativos nessa abordagem. Cabos não dedicados podem ter pinagem diferente, ausência de blindagem adequada, bitola incompatível ou conectores de baixa qualidade. O resultado costuma ser uma combinação de falhas intermitentes, ruídos difíceis de diagnosticar e redução do MTBF do sistema.
O cabo SCSI II 50 pinos da ICP DAS é projetado e testado especificamente para integração com amplificadores servo Panasonic e controladores ICP DAS, garantindo aderência a requisitos elétricos, mecânicos e de EMC. Isso reduz o tempo de engenharia, simplifica a documentação (esquemas e listas de materiais) e reduz o custo total de propriedade (TCO) ao longo do ciclo de vida do equipamento. Para aplicações que exigem essa robustez, a série de cabos SCSI II ICP DAS é a solução ideal. Confira as especificações em:
https://www.lri.com.br/comunicacao-de-dados/cabo-scsi-ii-50-pin-p-amplificador-servo-panasonic
Além disso, o suporte técnico fornecido por parceiros autorizados, como a LRI, garante que eventuais dúvidas de pinagem, compatibilidade ou instalação sejam rapidamente resolvidas. Isso é particularmente importante em projetos complexos, onde pequenos detalhes de cabeamento podem ter impacto sistêmico.
Guia prático: como instalar e utilizar corretamente o cabo SCSI II 50 pinos
Preparação do ambiente e boas práticas de roteamento de cabos
Antes da instalação, recomenda‑se planejar o roteamento de cabos separando cabos de potência (motores, alimentação) de cabos de sinal e comunicação. Idealmente, trilhas de cabos de sinal devem manter distância física de trilhas de alta corrente e, quando necessário, cruzar em ângulo de 90° para minimizar acoplamento eletromagnético. O uso de canaletas separadas e dutos blindados contribui para redução de EMI.
A fixação mecânica do cabo deve considerar o raio mínimo de curvatura recomendado pelo fabricante, evitando dobras excessivas próximas ao conector. Em esteiras porta‑cabos, é fundamental seguir as orientações de instalação (comprimento livre, pontos de fixação) para evitar tração contínua nos conectores. Essas práticas aumentam a vida útil do cabo e reduzem o risco de rompimento interno de condutores.
Antes da energização, verifique a integridade visual do cabo, ausência de esmagamentos, cortes no isolamento e boa fixação dos conectores SCSI II. Em painéis, mantenha a identificação clara das extremidades e, quando possível, utilize etiquetas ou anéis de identificação para facilitar manutenções futuras.
Passo a passo de conexão entre o controlador ICP DAS e o amplificador servo Panasonic
- Desenergização: assegure que o amplificador servo Panasonic e o controlador ICP DAS estejam desligados e sem tensão residual.
- Conexão lado drive: conecte o conector SCSI II 50 pinos ao amplificador servo Panasonic, certificando‑se de encaixe completo e travamento mecânico (quando disponível).
- Conexão lado controlador: conecte a outra extremidade ao módulo de controle ICP DAS destinado ao servo (por exemplo, um módulo de controle de eixo ou de I/O dedicado).
Após a conexão física, confirme a correspondência entre o modelo de cabo e o modelo de drive/controlador previstos no projeto. Em seguida, realize uma inspeção rápida para checar se nenhum cabo de potência foi inadvertidamente roteado junto ao cabo SCSI. Por fim, reenergize o sistema e acompanhe a inicialização do drive e do controlador, observando se não há alarmes de comunicação.
Em muitas arquiteturas, será necessário configurar parâmetros no controlador ICP DAS (endereçamento de I/O, escalas de sinal, mapas de bits de comando e status). A documentação técnica da ICP DAS e da Panasonic deve ser utilizada como referência principal. Para suporte adicional de configuração de controladores ICP DAS em redes industriais, recomenda‑se consultar conteúdos técnicos no blog da LRI:
https://blog.lri.com.br/
Testes, comissionamento e validação da comunicação de dados
Durante o comissionamento, é fundamental validar a integridade da comunicação entre o controlador e o servo. Inicie com testes simples: verificação de sinais de enable/disable, reset de alarme e monitoramento de estados de ready/fault do drive. Em seguida, execute movimentos de baixa amplitude e baixa velocidade, verificando se o comando é executado corretamente e se o feedback de posição está coerente.
Para diagnósticos mais avançados, utilize funções de monitoramento dos próprios controladores ICP DAS ou do software SCADA integrado, analisando variáveis como posição alvo, posição real, erros de seguimento e contadores de falhas. Caso haja sintomas de ruído (oscilações, pequenos “saltos” de posição, alarmes intermitentes), revise o roteamento do cabo, o aterramento da blindagem e a integridade mecânica dos conectores.
Uma boa prática é registrar um “baseline” do comportamento do sistema quando novo: tempos de ciclo, erros máximos de seguimento, número de alarmes em determinado período. Isso permitirá comparar, ao longo do tempo, se há degradação potencialmente associada ao cabo ou a outros elementos da cadeia de comunicação. Essa abordagem se alinha a estratégias de manutenção preditiva e à filosofia de Indústria 4.0.
Checklist de manutenção preventiva e inspeções periódicas
Um checklist simples, mas eficaz, para manutenção do cabo SCSI II 50 pinos inclui: verificação visual trimestral do estado dos cabos, identificação de pontos de esmagamento, abrasão ou exposição indevida; conferência do aperto e travamento dos conectores; confirmação de que o roteamento não foi alterado (adição de novos cabos de potência próximos, por exemplo). Sempre que houver intervenção mecânica na máquina, revise o cabeamento envolvido.
Em sistemas com movimentação contínua, monitore também o número de ciclos previsto para esteiras porta‑cabos e compare com a vida útil esperada. Substituir cabos antes de falhas é preferível a enfrentar paradas não planejadas. Caso ocorram falhas intermitentes de comunicação ou erros de encoder, considere o cabo como um dos primeiros itens a serem testados ou substituídos.
Documente todas as intervenções em um plano de manutenção, correlacionando ocorrências de falha com ações realizadas. Isso criará um histórico útil para decisões de engenharia, permitindo avaliar se é necessário reforçar o cabeamento, alterar roteamento ou especificar versões especiais de cabo para ambientes mais severos.
Integração do cabo SCSI II 50 pinos com sistemas SCADA e IIoT
Como o cabo garante a integridade dos dados entre servo drives e controladores
Em arquiteturas SCADA e IIoT, o controlador ICP DAS atua como “ponte” entre o mundo de campo (drives, sensores, atuadores) e os sistemas de supervisão, historização e análise em nuvem. O cabo SCSI II 50 pinos é o canal que garante que dados de posição, velocidade, alarmes e estados sejam entregues ao controlador com fidelidade, para posterior publicação em protocolos como Modbus TCP, MQTT ou OPC UA.
A integridade dos dados é garantida pela combinação de boa qualidade de sinal (graças à blindagem e impedância adequadas) e pelo mapeamento consistente de pinos conforme recomendado pelos fabricantes. Erros nessa camada podem se propagar para o nível de supervisão, gerando telas SCADA incoerentes, alarmes falsos e decisões de controle remoto equivocadas. Ao assegurar um enlace físico robusto, o cabo viabiliza uma base confiável para análises avançadas de dados.
Essa confiabilidade é especialmente importante em aplicações de IIoT que dependem de dados de alta resolução vindos de servos, como monitoramento de vibração, análise de ciclos de carga e detecção de anomalias. Dados ruins ou ruidosos comprometem algoritmos de machine learning e prognóstico de falhas, reduzindo o retorno esperado de iniciativas de digitalização.
Integração com controladores ICP DAS, gateways e redes industriais
Os controladores e gateways da ICP DAS oferecem suporte a diversas redes industriais, como Modbus RTU/TCP, EtherNet/IP, PROFIBUS (via gateways), CANopen, entre outras. O cabo SCSI II 50 pinos conecta o nível de controle de movimento (servo drives Panasonic) a esses controladores, que, por sua vez, fazem a ponte com redes superiores. Essa topologia permite que servos sejam integrados de forma transparente a sistemas SCADA e MES.
Por exemplo, um controlador ICP DAS com porta Ethernet pode expor dados de posição e estado de servo via Modbus TCP para um servidor SCADA, enquanto o cabo SCSI 50 pinos faz a interface local com o amplificador. Em outro cenário, um gateway ICP DAS pode converter sinais locais para protocolos de comunicação de dados industrial usados em plantas brownfield, preservando investimentos existentes. Para aprofundar conhecimentos em redes industriais e integração, recomenda‑se consultar outros artigos técnicos em:
https://www.blog.lri.com.br/
Essa flexibilidade é estratégica para projetos de retrofit, onde novos servos Panasonic são integrados a controladores já instalados. A correta escolha e utilização do cabo SCSI II 50 pinos assegura que a camada física não se torne o elo fraco dessa cadeia de integração.
Monitoramento remoto de servos Panasonic via SCADA e plataformas IIoT
Com a camada física estabilizada pelo cabo SCSI II 50 pinos, o controlador ICP DAS pode coletar variáveis críticas dos servos Panasonic e enviá‑las para sistemas SCADA locais ou plataformas IIoT em nuvem. Entre essas variáveis, destacam‑se: contadores de erro, alarmes, número de partidas, tempo total de operação, posição, velocidade e, em algumas implementações, parâmetros internos de diagnóstico.
Essas informações permitem implementar dashboards de integridade de eixo, análise de causa raiz de paradas e relatórios de desempenho por turno, máquina ou linha. Quando combinadas com outras variáveis de processo, é possível aplicar algoritmos de inteligência artificial para prever falhas de servo, identificar problemas de alinhamento mecânico e otimizar janelas de manutenção.
Ao garantir que esses dados sejam representativos da realidade de campo, o cabo SCSI II 50 pinos desempenha um papel indireto, porém essencial, na confiabilidade das análises de IIoT e na tomada de decisões baseada em dados. Sem uma base física confiável, todo o stack de digitalização fica comprometido.
Boas práticas para garantir segurança e disponibilidade na camada física
Além da qualidade do cabo, boas práticas de instalação e segurança devem ser observadas. Isso inclui o correto aterramento da blindagem, conexão a barramentos de terra adequados, separação física de retornos de terra de potência e sinal, e respeito a normas como IEC 60204‑1 para segurança de máquinas. Em painéis, recomenda‑se o uso de barramentos de terra dedicados para sinais, minimizando loops de terra e interferências.
A disponibilidade também depende de redundância planejada. Em aplicações críticas, é recomendável manter cabos sobressalentes com o mesmo modelo e comprimento, permitindo substituição rápida em caso de dano físico. Registrar os códigos de peça e comprimentos em documentação de manutenção evita erros de reposição com cabos genéricos ou incompatíveis.
Por fim, políticas de gestão de mudanças (MOC – Management of Change) devem incluir revisões de cabeamento. Sempre que novos motores, drives ou inversores forem adicionados, o impacto no ambiente EMI e no roteamento de cabos existentes deve ser avaliado. Assim, garante‑se que o cabo SCSI II 50 pinos continue operando dentro das condições previstas de projeto.
Exemplos práticos de uso do cabo SCSI II 50 pinos para amplificador servo Panasonic
Caso de uso: linha de produção automatizada com sincronismo de eixos
Imagine uma linha de embalagem onde vários eixos servo coordenam alimentação de filme, corte, posicionamento de produto e selagem. Um controlador ICP DAS é responsável pelo sincronismo de todos os eixos, enviando referências de posição e velocidade para amplificadores servo Panasonic via cabos SCSI II 50 pinos dedicados. O sistema SCADA monitora o estado de cada eixo e coleta dados de produção.
Neste cenário, a escolha do cabo adequado garante que os sinais de sincronismo cheguem sem distorção, minimizando variação de passo entre embalagens. O uso de cabos genéricos, sem blindagem ou com pinagem improvisada, poderia introduzir atrasos irregulares, jitter e consequentemente variação de comprimento ou falhas de corte. Com o cabo ICP DAS dedicado, a equipe de engenharia reportou redução significativa de paradas por falhas de servo e melhoria na repetibilidade.
Além disso, graças à integridade da camada física, os dados enviados ao SCADA refletem com precisão o comportamento dos eixos, permitindo análises posteriores de desempenho e identificação de “gargalos” de movimento. O investimento em um cabo dedicado representa uma fração do custo da linha, mas com impacto relevante em produtividade e estabilidade.
Caso de uso: retrofit de máquinas antigas com novos servos Panasonic e ICP DAS
Em projetos de retrofit, é comum substituir sistemas de controle e drives legados por soluções modernas. Considere uma máquina CNC antiga, cujo controlador proprietário foi substituído por um controlador ICP DAS e servos Panasonic. A interface entre o novo controlador e os novos amplificadores foi implementada usando cabos SCSI II 50 pinos ICP DAS, compatíveis com os drives.
Nesse contexto, o cabo facilitou o trabalho de engenharia, pois já traz o mapeamento de sinais adequado e conectores padronizados, eliminando retrabalho com chicotes feitos à mão. A equipe pode focar em migração de lógicas, tuning de servos e integração com sistema MES, em vez de gastar tempo valioso montando e testando cabos personalizados. O resultado foi um comissionamento mais rápido e redução de erros de fiação.
A adoção de um cabo robusto também prepara a máquina para operação prolongada após o retrofit, reduzindo a probabilidade de problemas de comunicação que poderiam ser erroneamente atribuídos a “software” ou ao novo controlador. Isso agrega confiança à solução e melhora a percepção do cliente final sobre a qualidade do retrofit.
Resultados obtidos: redução de paradas, aumento de produtividade e qualidade de movimento
Em diferentes casos de campo, a substituição de cabos genéricos por cabos SCSI II 50 pinos ICP DAS dedicados resultou em melhorias mensuráveis. Usuários reportaram reduções em paradas não planejadas relacionadas a falhas de servo, melhor estabilidade de posicionamento e diminuição de alarmes falsos. Em linhas de alta velocidade, pequenas melhorias na qualidade do enlace de comunicação traduziram‑se em maior rendimento e menos sucata.
A confiabilidade adicional também simplifica a rotina de manutenção: ao eliminar uma fonte comum de falhas (cabeamento inadequado), equipes podem concentrar‑se em manutenção de componentes mecânicos, lubrificação e calibração de sensores. Isso se alinha a estratégias de manutenção centrada em confiabilidade (RCM).
Do ponto de vista de negócios, o impacto é direto em OEE, custo de manutenção e disponibilidade. Investir em cabeamento adequado é uma medida de baixo custo relativo que protege o investimento mais alto em controladores, drives, motores e estrutura mecânica.
Comparações técnicas com outros cabos ICP DAS e erros comuns a evitar
Comparação do cabo SCSI II 50 pinos com outros modelos de cabo SCSI e cabos de servo da ICP DAS
Dentro do portfólio da ICP DAS, existem diferentes modelos de cabos SCSI (I, II, III) e cabos de servo específicos para outros fabricantes de drives. O cabo SCSI II 50 pinos para amplificador servo Panasonic destaca‑se por sua compatibilidade elétrica e mecânica com os amplificadores Panasonic e com módulos ICP DAS projetados para essa interface. Outros cabos podem ter contagens de pinos diferentes, pinagens distintas ou conectores fisicamente semelhantes, porém com mapeamento diverso.
Comparado a cabos SCSI genéricos, o modelo dedicado ICP DAS oferece blindagem e construção especifcamente dimensionadas para uso em ambiente industrial de automação e motion control, não apenas para aplicações de TI ou laboratórios. Isso se reflete em melhor resistência mecânica, adequação a faixas de temperatura típicas de painéis industriais e maior imunidade a ruído. Para conhecer outras soluções da ICP DAS em cabos e comunicação de dados, consulte:
https://www.lri.com.br/comunicacao-de-dados
Em relação a outros cabos de servo da ICP DAS, o diferencial está no conjunto drive‑controlador alvo. Cada cabo é otimizado para uma família de servos e módulos. Usar um cabo de outra família pode resultar em incompatibilidades de pinagem, mesmo que o conector físico aparente ser o mesmo.
Como escolher entre diferentes comprimentos, bitolas e tipos de blindagem
A escolha do comprimento deve considerar a distância real entre painel de controle e drive, mais alguma folga para roteamento adequado, sem deixar excesso de cabo enrolado. Excesso de comprimento introduz capacitância e indutância adicionais, que podem degradar sinais de alta frequência. Sempre que possível, use o menor comprimento que atenda ao layout mecânico da instalação.
Quanto à bitola, cabos mais finos (maior AWG) são mais flexíveis, mas têm maior resistência elétrica por metro. Para as correntes típicas de sinal em aplicações de servo, as bitolas atendidas pelos cabos ICP DAS costumam ser adequadas. Em aplicações com grande movimentação ou esteiras porta‑cabos, avaliar a relação entre flexibilidade mecânica, número de ciclos e robustez é fundamental. Blindagens mais robustas (malha + fita) são preferíveis em ambientes de alta EMI.
Se o ambiente for particularmente agressivo (óleo, alta temperatura, agentes químicos), considere versões especiais de cabo com jaquetas externas mais resistentes ou use dutos adicionais de proteção. Avalie também requisitos de normas locais de instalação de máquinas e de proteção contra incêndio, como classificações de inflamabilidade do isolamento.
Erros comuns na especificação e instalação de cabos para amplificadores servo
Alguns erros recorrentes incluem: escolha de cabo apenas pela aparência do conector, sem verificar pinagem e compatibilidade; uso de cabos não blindados em ambientes ruidosos; roteamento de cabos de sinal junto a cabos de potência; e não observância do raio mínimo de curvatura. Esses fatores, isolados ou combinados, podem causar falhas intermitentes difíceis de diagnosticar.
Outro erro frequente é o aterramento incorreto da blindagem, seja deixando‑a flutuante ou conectando‑a em múltiplos pontos de forma inadequada, criando loops de terra. Boas práticas recomendam aterrar a blindagem em um ponto definido, geralmente no lado painel, associado a um barramento de terra de baixa impedância. É importante seguir as recomendações do fabricante e da engenharia de aplicação.
Também é comum subestimar o impacto de conectores danificados. Um conector SCSI II com travas quebradas ou contatos oxidados pode comprometer a confiabilidade do enlace. Em inspeções periódicas, verifique a integridade mecânica dos conectores e substitua componentes danificados, mesmo que o cabo em si pareça em bom estado.
Detalhes técnicos críticos: aterramento, raio de curvatura, torção e tensão mecânica
O aterramento adequado da blindagem é um dos aspectos mais críticos para a redução de ruído. A blindagem deve ser conectada firmemente ao ponto de terra designado, com baixa impedância, evitando conexões longas e finas que funcionem como antenas. Evite também conectar a blindagem em vários pontos distantes sem critério, pois isso pode criar correntes indesejadas de terra.
O raio mínimo de curvatura especificado pelo fabricante precisa ser respeitado, tanto durante a instalação quanto na operação. Dobras muito fechadas podem causar microfissuras no isolamento ou no condutor, resultando em falhas progressivas. Em sistemas móveis, considere adicionalmente o número de ciclos de flexão e, se necessário, especifique cabos projetados para “chainflex” ou esteiras porta‑cabos.
A torção e tensão mecânica no cabo também devem ser minimizadas. Cabos que pendem com seu próprio peso, sem alívio de tensão adequado, ou que são torcidos excessivamente durante a instalação, podem apresentar falhas prematuras. O uso de presilhas adequadas, alívios de tensão e roteamento planejado reduz significativamente a probabilidade de danos mecânicos ao longo do tempo.
Considerações finais: futuro do cabo SCSI II 50 pinos em automação avançada e próxima etapa
Tendências: maior integração com IIoT, edge computing e controle de movimento inteligente
A tendência em automação industrial caminha para maior conectividade, uso de edge computing e controle de movimento cada vez mais inteligente. Servos passarão a fornecer mais dados de diagnóstico, e controladores como os da ICP DAS atuarão como nodos de processamento local para filtragem e agregação de dados, antes de enviá‑los à nuvem. Mesmo com essas evoluções na camada lógica, a importância da camada física permanece inalterada.
O cabo SCSI II 50 pinos continuará desempenhando papel essencial como enlace determinístico entre controladores e amplificadores servo Panasonic, garantindo que dados de alta resolução sejam coletados com confiabilidade. À medida que algoritmos de predição de falhas evoluem, a exigência por dados limpos e confiáveis só tende a aumentar, reforçando a necessidade de cabeamento bem projetado.
Assim, investimento em infraestrutura física de qualidade, incluindo cabos dedicados, é coerente com a visão de longo prazo de Indústria 4.0. Soluções digitais avançadas dependem de uma base eletromecânica robusta, e o cabo SCSI II 50 pinos faz parte dessa fundação para sistemas de motion control.
Como o cabo SCSI II 50 pinos prepara seu sistema para expansões e upgrades futuros
Ao padronizar o cabeamento em torno de um cabo dedicado e compatível com amplificadores servo Panasonic e controladores ICP DAS, o integrador ganha flexibilidade para futuras expansões. Novos eixos podem ser adicionados replicando o mesmo padrão de cabeamento; controladores podem ser substituídos ou atualizados sem necessidade de refazer toda a infraestrutura física, desde que o padrão de interface seja preservado.
Essa padronização também simplifica a criação de bibliotecas de hardware e documentação reutilizável em ambientes de engenharia. Esquemas, listas de materiais e instruções de montagem podem ser replicados com pequenas adaptações, reduzindo tempo de projeto e minimizando erros de fiação em campo. Isso se traduz em ciclos de desenvolvimento mais curtos e maior previsibilidade de custos.
Do ponto de vista do usuário final, ter um padrão de cabeamento reconhecido e suportado por um fabricante como a ICP DAS e por parceiros como a LRI aumenta a segurança para investimentos em upgrades graduais, em vez de substituições completas de sistema.
Próximos passos: fale com um especialista, tire dúvidas técnicas e solicite cotação
Para aplicações que exigem robustez na comunicação de dados industrial entre controladores ICP DAS e amplificadores servo Panasonic, o cabo SCSI II 50 pinos ICP DAS é uma escolha estratégica. Se você está planejando um novo projeto, um retrofit de máquina ou a expansão de uma linha, recomenda‑se discutir requisitos de cabeamento com um especialista em automação e comunicação física.
Entre em contato com a equipe técnica da ICP DAS / parceiro autorizado LRI para obter orientações sobre seleção de cabos, compatibilidade com seus drives Panasonic específicos e boas práticas de instalação. Você pode conferir detalhes e solicitar informações adicionais sobre o cabo em:
https://www.lri.com.br/comunicacao-de-dados/cabo-scsi-ii-50-pin-p-amplificador-servo-panasonic
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Se restou alguma dúvida, ou se você deseja compartilhar um caso prático de uso ou problema enfrentado com cabos de servo, utilize os comentários para interagir. Suas perguntas e experiências ajudam a enriquecer o conhecimento coletivo e orientar novos conteúdos técnicos especializados.
Conclusão
O cabo SCSI II 50 pinos para amplificador servo Panasonic ICP DAS é um componente crítico e, muitas vezes, subestimado na cadeia de automação e motion control. Ao garantir integridade de sinal, robustez mecânica e compatibilidade eletromagnética, ele viabiliza a plena utilização das capacidades dos servos Panasonic e dos controladores ICP DAS em aplicações avançadas de automação industrial, SCADA e IIoT.
A escolha por um cabo dedicado, em vez de soluções genéricas, reduz falhas intermitentes, simplifica o comissionamento, melhora o MTBF do sistema e prepara a infraestrutura para expansões futuras. Vimos também como boas práticas de instalação, roteamento, aterramento e manutenção preventiva são fundamentais para explorar todo o potencial desse componente na prática.
Convidamos você a refletir sobre a importância da camada física em seus projetos e a revisar especificações de cabos em linhas existentes. Deixe suas dúvidas, comentários e sugestões de temas relacionados a comunicação física, integração SCADA ou motion control nos comentários. Sua participação é essencial para que possamos aprofundar ainda mais os conteúdos e apoiar seus desafios em automação e Indústria 4.0.
