Introdução

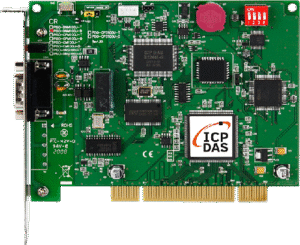

A placa PCI Universal DeviceNet Master (1 porta DB9) da ICP DAS é uma solução dedicada para integrar redes DeviceNet a computadores industriais via slot PCI. Projetada para funcionar como mestre DeviceNet, ela permite controle e aquisição de E/S distribuídas baseadas em CAN, facilitando comunicações determinísticas em aplicações de automação industrial, retrofit de painéis e integração SCADA/IIoT. Neste artigo técnico apresentamos arquitetura, especificações, aplicação prática e recomendações de projeto para engenheiros de automação e integradores.
No contexto de Indústria 4.0 e IIoT, a placa atua como um ponto de convergência entre dispositivos de campo CAN e sistemas de supervisão baseados em PC, reduzindo latência e simplificando o mapeamento de tags para plataformas SCADA. Usaremos termos técnicos relevantes (por exemplo, MTBF, PFC, baud rate, terminação CAN) e citaremos normas aplicáveis como ISO 11898 (CAN bus) e recomendações ODVA para DeviceNet. A palavra-chave principal “placa PCI DeviceNet” e variações aparecem desde o primeiro parágrafo.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Para complementar sua pesquisa técnica, veja também outros conteúdos do blog, como explicações sobre protocolos industriais e integração SCADA (https://blog.lri.com.br/) e guias sobre topologias CAN/DeviceNet (https://blog.lri.com.br/tag/devicenet). Para aplicações que exigem essa robustez, a série placa PCI DeviceNet da ICP DAS é a solução ideal. Confira as especificações completas no catálogo de produto (https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-devicenet-master-inteligente1-porta-db9).
Introdução ao placa PCI DeviceNet: visão geral e conceito (O que é?)
A placa PCI DeviceNet da ICP DAS é um adaptador de barramento que implementa a pilha mestre DeviceNet sobre o barramento PCI do computador. Seu propósito é gerenciar a comunicação com nós DeviceNet (sensores, atuadores, módulos de E/S) usando o protocolo baseado em CAN, suportando o gerenciamento de mensagens, I/O polling e diagnósticos de rede. A arquitetura típica inclui interface CAN transceiver, controlador CAN MAC, buffer de troca e driver para SO host.
Do ponto de vista funcional, ela oferece uma porta DB9 para conexão física ao cabo DeviceNet, gerenciamento de taxas de dados (125/250/500 kbps típicos), e suporte a mensagens explícitas e de I/O. Em analogia simples: pense na placa como um “controlador de rede” que traduz o mundo físico do CAN/DeviceNet para tabelas de E/S acessíveis por aplicação SCADA ou software customizado. A confiabilidade de comunicação é crítica; por isso, o projeto elétrico considera filtros EMI, proteção contra transientes e requisitos de aterramento.
Para integradores, a placa representa um caminho de baixa latência para adquirir centenas de pontos distribuídos sem depender de gateways externos. Além disso, por operar dentro de slots PCI padrão, facilita retrofit em estações de controle industriais que ainda utilizam PCs industriais com slots PCI. A integração com drivers da ICP DAS e bibliotecas (API) simplifica o desenvolvimento de aplicações em Windows e Linux.
Principais aplicações e setores atendidos pelo placa PCI DeviceNet (DeviceNet master, placa PCI DeviceNet DB9)
A placa atende indústria automotiva, alimentícia, farmacêutica, óleo & gás, saneamento, utilities e OEMs de máquinas, onde há necessidade de comunicação robusta e determinística com E/S distribuídas. Em manufatura, é típica sua utilização para sincronizar sensores e atuadores em células robotizadas e linhas de montagem. Em utilities, é empregada para telemetria e controle de unidades remotas com forte exigência de disponibilidade.
Setores que demandam conformidade com normas e certificações (p.ex. requisitos elétricos e imunidade EMC conforme IEC/EN 61000) beneficiam-se do projeto industrial da placa. Em ambientes de processos contínuos, a integração DeviceNet via PCI minimiza cabeamento e permite alta granularidade de monitoramento de processos, medição e controle distribuído. Para OEMs de máquinas, a placa reduz a complexidade de I/O embarcada e acelera desenvolvimento.
Em aplicações IIoT, a placa funciona como gateway local que converte dados CAN em dados estruturados para ingestion por servidores edge ou cloud, via MQTT/OPC UA quando combinada com software gateway. Isso viabiliza casos de manutenção preditiva e digital twin, onde latência e integridade dos dados são cruciais.
Aplicações em linhas de produção e máquinas automáticas
Em linhas de produção, a placa PCI DeviceNet permite controle direto de módulos de E/S, inversores e sensores inteligentes, reduzindo troca de sinais hardwired. Tipicamente, ela fará polling cíclico de módulos de entrada digital para controle de sequência e receberá comandos para saídas digitais/analógicas em tempo real. A capacidade de lidar com mensagens explícitas também possibilita parametrização de dispositivos em campo.
Em máquinas automáticas, o uso como mestre DeviceNet melhora a modularidade: células podem ser trocadas sem redesenhar cabos. O diagnóstico em nível de nó (via mensagens de combinação) acelera troubleshooting, reduz MTTR e simplifica manutenção. Para requisitos de segurança funcional, a placa pode ser integrada a camadas de segurança (p.ex. segurança na máquina) combinada com PLCs.
Integração com sistemas de visão, contadores SSI/encoders e drives via DeviceNet possibilita coordenação fina entre motion e I/O, reduzindo jitter e melhorando repetibilidade. Isso é crítico em aplicações que exigem sincronismo entre eixo e I/O, como selagem, montagem e inspeção.
Aplicações em processos contínuos e utilidades
Em plantas de processo, a placa é utilizada para conectar transmissores inteligentes e módulos remotos de aquisição, simplificando roteamento de sinais. Em estações de bombeamento e tratamento de água, por exemplo, dados de fluxo, nível e qualidade podem ser agregados e transmitidos ao SCADA central com diagnóstico local. A robustez elétrica e tolerância a ruído fazem diferença nestes ambientes.
A telemetria de subestações ou unidades remotas também se beneficia do DeviceNet via PCI, principalmente quando combinada com gateways para protocolos mestre como Modbus TCP/RTU ou IEC 61850. A placa permite remeter estados discretos e valores analógicos para sistemas de supervisão, com logs de eventos e alarmes para auditoria. Em ambientes de utilities, o uptime e a integridade de dados são requisitos chave.
Além disso, a coleta concentrada de E/S via placa PCI facilita implementação de rotinas de automação distribuída e controle de batch, onde a sinalização determinística e a priorização de mensagens explícitas são importantes para estabilidade do processo.
Aplicações em retrofit e modernização de painéis
A placa PCI DeviceNet é ideal para migrações de painéis legados que ainda usam I/O hardwired ou fieldbuses proprietários. Ao instalar a placa em um PC industrial, integradores podem substituir PLCs ou I/O locais por módulos DeviceNet, reduzindo cabeamento e pontos de falha. Essa estratégia reduz custos e tempo de parada.
Em projetos de modernização, a placa permite testar e validar a rede DeviceNet antes de desativar o sistema antigo. O mapeamento de E/S pode ser feito progressivamente, convertendo sinais locais em nós DeviceNet. Isso facilita rollback caso necessário e diminui riscos durante comissionamento.
Também simplifica atualização de firmware e drivers centralizados, com possibilidade de criar rotinas de migração de tags para sistemas SCADA contemporâneos, preservando histórico e garantindo rastreabilidade nas mudanças.
Especificações técnicas do placa PCI DeviceNet (DeviceNet master, placa PCI DeviceNet DB9)
A seguir apresentamos as especificações chave. Note que valores exatos devem ser confirmados na ficha técnica do modelo específico da ICP DAS, mas os parâmetros típicos incluem suporte a baud rates 125/250/500 kbps, interface física DB9 com transceiver CAN IEC 61131 compatível, consumo de corrente em torno de 200–400 mA e temperatura de operação industrial (-20 a +70 °C). A placa implementa buffers de transmissão/recepção e mecanismos de retry conforme ISO 11898.
Do ponto de vista de driver, há suporte a Windows (XP/7/10/11) e distribuições Linux (kernel compatível), com bibliotecas da ICP DAS para mapeamento de E/S e APIs em C/C#. Em termos de certificações, os componentes costumam estar em conformidade com CE e RoHS, além de cumprir recomendações EMC (IEC 61000 series). MTBF típico para placas industriais está na casa de centenas de milhares de horas, dependendo da temperatura e ciclo de utilização.
A tabela resumo abaixo organiza os parâmetros principais para consulta rápida. Verifique sempre a ficha técnica atualizada para valores precisos antes de especificar o produto em projeto.
Tabela resumo — Especificações principais
| Parâmetro | Valor típico | Observação |
|---|---|---|
| Interface física | 1 porta DB9 (CAN/DeviceNet) | Conector padrão DB9 per ODVA |
| Padrão DeviceNet | ODVA DeviceNet | Suporte a mensagens I/O e explícitas |
| Taxa de dados | 125 / 250 / 500 kbps | Seleção via software/hardware |
| Conectores | DB9 + header PCI | DB9 macho/fêmea conforme padrão |
| Consumo | ~200–400 mA | Variável conforme modelo e carga |
| Ambiente de operação | -20 a +70 °C | Grau industrial |
| Dimensões | PCI full-height | Ver ficha técnica |
| Drivers | Windows / Linux | Bibliotecas ICP DAS (API) |
| Certificações | CE, RoHS, EMC | Ver etiqueta do produto |
| MTBF | 100k–500k h (typ.) | Depende de condições térmicas |
Interfaces, pinos e diagrama de conexão
O conector DB9 segue a pinagem comum ao DeviceNet/CAN: pinos para CAN_H, CAN_L, V+, V-, e shield/terra conforme implementação. É essencial observar polaridade e presença do V+ quando a topologia usa alimentação pela rede. Terminação de 120 Ω em ambas as extremidades do segmento DeviceNet é obrigatória para evitar reflexões.
Exemplo de pinagem (padrão comum; confirmar na ficha do fabricante):
- Pin 1: V+
- Pin 2: CAN_L
- Pin 3: CAN_SHIELD
- Pin 4: V-
- Pin 5: GND
- Pin 6: CAN_H
- Outros pinos: reservados
Ao instalar cabeamento, use cabo trançado com malha e uma linha de alimentação separada onde necessário. Mantenha dimensões de stub curtas (<30 cm) e posicione resistores de terminação apenas nas extremidades do backbone. Utilize conectores industriais e crimps certificados para reduzir problemas de contato.
Requisitos de sistema, drivers e compatibilidade com Windows/Linux
A placa requer slot PCI disponível e um PC com recursos mínimos (CPU, RAM) compatíveis com a aplicação SCADA. Para Windows, versões suportadas frequentemente incluem Windows 7/10/11 (ver compatibilidade) e drivers assinados digitalmente para estabilidade. No Linux, suporte via módulo kernel ou biblioteca de usuário (libcan/ICP DAS API) é comum, permitindo aplicações headless.
Instale drivers com privilégios de administrador, verifique IRQ/IO reservados (em sistemas legacy) e certifique-se de que não haja conflito com outras placas PCI. Em ambientes virtualizados, recomenda-se usar passthrough (PCIe) ou evitar virtualização para comunicação determinística. ICP DAS fornece SDKs e exemplos em C/C#/VB para acelerar integração.
Documente versões de driver e firmware como parte do ciclo de vida do projeto (conforme IEC 62304 para software médico, se aplicável), e mantenha backups de configuração. Para estabilidade a longo prazo, siga políticas de atualização e testes regressivos em bancada antes de aplicar em produção.
Certificações, normas e condições ambientais
A placa e seus componentes seguem normas EMC e de segurança elétrica relevantes, como IEC 61000-4-x (imunidade a transientes) e diretivas CE/RoHS para compatibilidade ambiental. Para aplicações em salas de controle críticas, confirmar conformidade com certificações adicionais exigidas pelo cliente ou setor (por exemplo, certificações ATEX para áreas explosivas).
Considere requisitos de temperatura, umidade e vibração; modelos industriais normalmente suportam vibração e choques conforme IEC 60068. Para projetos com alta disponibilidade, analise MTBF, políticas de manutenção e redundância (por exemplo, sistemas com dois PCs espelhados). Proteções de ESD e filtros EMI aumentam a robustez em ambientes ruidosos.
Do ponto de vista de segurança funcional, combine a placa com práticas de segmentação de rede, VLANs e firewalls industriais para evitar acesso não autorizado. Para aplicações críticas, documente conformidade normativa e mantenha registros de testes e validação.
Importância, benefícios e diferenciais do placa PCI DeviceNet
Escolher a placa PCI DeviceNet da ICP DAS traz robustez, baixa latência e integração direta com computadores industriais, reduzindo elementos intermediários como gateways. O acesso direto ao barramento via driver permite respostas rápidas e mapeamento de E/S em memória compartilhada, simplificando sistemas de controle e aquisição de dados.
Para integradores, os benefícios incluem redução de tempo de comissionamento, diagnóstico mais rápido via logs e leds de status, e compatibilidade com ferramentas de desenvolvimento conhecidas. A manutenção é simplificada pelo acesso local ao hardware e atualizações de firmware/drivers pela própria ICP DAS, reduzindo MTTR e POs de estoque.
Diferenciais técnicos podem incluir suporte nativo a mensagens explícitas DeviceNet, buffers internos para tratamento de pico, e ferramentas de diagnóstico específicas. Esses recursos permitem gerenciar redes com dezenas ou centenas de nós sem perda de performance perceptível.
Benefícios para integradores e equipes de manutenção
Integradores ganham com rotinas de escaneamento e mapeamento automático de E/S, o que diminui horas de configuração. A documentação de pinos e APIs reduz curva de aprendizado; além disso, a possibilidade de testes off-line em bancada facilita comissionamento paralelo das células.
Para manutenção, LEDs de status e registros de erro permitem identificar nó com falha, tema essencial para reduzir downtime. A capacidade de atualizar driver/firmware remotamente (com políticas seguras) garante correções rápidas sem deslocamento.
Em contratos de serviço, a previsibilidade de comportamento e conformidade normativa (EMC, RoHS) facilita aprovações técnicas e auditorias, aumentando a confiança do cliente final.
Diferenciais técnicos frente a alternativas
Comparada a gateways externos, a placa PCI oferece menor latência e maior controle sobre agendamento de mensagens. Em relação a interfaces USB-to-CAN, o barramento PCI fornece recursos de prioridade, estabilidade e menor sensibilidade a desconexões acidentais.
Recursos como buffers de hardware, suporte a modos redundantes de comunicação e integração com bibliotecas de alto nível para SCADA são diferenciais que justificam a escolha em projetos críticos. Para cenários com muitos nós, a capacidade de monitoramento fino e logs detalhados é um diferencial operacional.
Guia prático e passo a passo: como instalar e usar o placa PCI DeviceNet
Antes de instalar, faça backup do sistema e verifique compatibilidade de slot PCI. Tenha à mão documentação do fabricante, drivers mais recentes e ferramentas de diagnóstico. Prepare EPI para trabalhar em painéis, e garanta que a rede DeviceNet esteja energizada e sem curtos antes de conectar a placa.
A instalação física envolve encaixar a placa no slot PCI, fixar a carcaça e conectar o cabo DB9 ao backbone DeviceNet. Configure terminadores somente nas extremidades do backbone e mantenha stubs curtos. No Windows/Linux, instale drivers como administrador e valide que o dispositivo foi reconhecido pelo sistema (Device Manager / lsusb lspci conforme aplicável).
Após instalação, configure parâmetros iniciais: baud rate, node ID do mestre (se aplicável), timeout e filtros de mensagens. Realize teste de ping DeviceNet, leitura/escrita de E/S e verifique logs para erros de bit-rate ou frames perdidos. Use utilitários ICP DAS para escanear a rede e mapear módulos automaticamente.
Checklist pré-instalação (hardware e software)
- Slot PCI livre e espaço mecânico adequado.
- Drivers ICP DAS atualizados e SDK baixado.
- Ferramentas de diagnóstico e cabo DB9 corretamente crimpado.
- Documentação de topologia DeviceNet (terminação, stub).
- Backup do sistema e autorização para manutenção.
Instalação física e configuração inicial passo a passo
- Desligue o PC e descarregue ESD.
- Insira a placa no slot PCI e fixe.
- Conecte DB9 ao backbone DeviceNet.
- Energize a rede e o PC; instale drivers.
- Configure baud rate e verifique comunicação.
Configuração DeviceNet: parâmetros, node IDs e mapeamento de E/S
Defina o baud rate compatível com o backbone e verifique IDs únicos para cada nó para evitar conflitos. Use ferramenta de escaneamento para mapear entradas/saídas e crie tabelas de mapeamento de tags para SCADA. Configure timeouts de master e prioridades de mensagens conforme criticidade.
Testes, validação e ferramentas de diagnóstico
Proceda com leitura cíclica e escrita de pontos, verificação de CRC e logs de frames. Ferramentas recomendadas incluem utilitários ICP DAS, analisadores CAN/DeviceNet e sniffers para captura de frames. Teste cenários de falha (nó offline, curto) e valide alarmes.
Manutenção preventiva e atualização de firmware/driver
Programe atualizações em janela de manutenção; mantenha versões controladas e registre testes pós-update. Cheque conectores, integridade do cabo e sinais elétricos periodicamente. Monitore logs e índices de erro para antecipar falhas.
Integração com sistemas SCADA/IIoT para placa PCI DeviceNet
A placa mapeia E/S DeviceNet em tags que podem ser expostos a SCADA via driver local ou gateway OPC/OPC UA. É comum usar software que leia a memória mapeada pela API ICP DAS e publique tags para Ignition, Wonderware ou outros. O mapeamento deve considerar latência desejada e taxa de atualização.
Para IIoT, edgware com protocolo MQTT ou OPC UA pode coletar dados do PC host e enviar para cloud analytics. Arquiteturas resilientes usam buffer local para tolerar perda temporária de conectividade e garantir integridade de dados para algoritmos de manutenção preditiva.
Segurança: segmente redes industriais, utilize VPNs ou TLS para comunicação de telemetria e aplique políticas de atualização. Recomendam-se práticas como autenticação forte, logs de acesso e controle de versões para evitar vetores de ataque.
Protocolos e mapeamento de tags para SCADA
Mapeie cada ponto DeviceNet para tags nominalmente, definindo taxa de amostragem e alarm thresholds. Use OPC UA ou drivers nativos para transferir dados com consistência semântica. Defina prioridades para pontos críticos.
Exemplos de configuração em SCADA populares
- Ignition: use módulo OPC-UA e script para leitura do buffer driver ICP DAS.
- Wonderware (AVEVA): configure driver de dispositivo e mapear tags via ponto de entrada.
- Siemens WinCC: utilize gateway entre DeviceNet e Profibus/Profinet se necessário.
Conectividade IIoT, gateways Edge e publicação para Cloud
Arquitetura típica: placa PCI → PC Host (processamento edge) → Broker MQTT/OPC UA → Cloud. Inclua buffering, compressão e políticas de QoS (MQTT) para dados críticos. Use TLS e autenticação mTLS para segurança.
Segurança e melhores práticas na integração
- Segmentar redes (VLANs), firewall industrial.
- Atualizar firmware/drivers com assinatura.
- Monitorar logs e aplicar IDS/IPS industriais.
- Políticas de backup e recovery testadas.
Exemplos práticos de uso do placa PCI DeviceNet
Apresentamos três casos resumidos para ilustrar implementação e ganhos.
Caso 1 — Monitoramento de E/S em linha de produção
Projeto: linha com 120 pontos digitais. Arquitetura: módulos DeviceNet distribuídos, placa PCI no PC de comando. Resultado: redução de cabeamento em 70%, tempo de comissionamento reduzido em 40% e MTTR menor devido a logs de nó.
Caso 2 — Substituição de gateway serial por DeviceNet Master PCI
Projeto: substituição de comunicação serial ponto-a-ponto por DeviceNet. Arquitetura: placa PCI atuando como mestre, mapeamento de dados para SCADA. Resultado: maior throughput, diagnóstico avançado e menos cabos, com ROI em <12 meses.
Caso 3 — Integração com solução de manutenção preditiva
Projeto: streaming de dados analógicos para server edge via PCI DeviceNet Master e publicação MQTT para cloud analytics. Resultado: detecção precoce de falhas rotativas por análise de tendência, redução de falhas críticas em 30%.
Comparações técnicas com produtos similares da ICP DAS, erros comuns e detalhes técnicos
A ICP DAS oferece outras opções como gateways DeviceNet e conversores USB-to-CAN. A placa PCI se destaca em desempenho e estabilidade, enquanto gateways são melhores para flexibilidade física. Em projetos com necessidade de mobilidade, soluções USB podem ser preferidas.
Erros comuns incluem falta de terminação, stub longo, endereço duplicado e driver incompatível. Soluções práticas: verificar pinagem DB9, usar ferramenta de escaneamento para detectar duplicidade, revisar resistores de terminação e garantir drivers compatíveis com kernel/OS.
Limitações conhecidas: número máximo de nós em DeviceNet (~64 por especificação clássica) e restrição de banda conforme baud rate. Workarounds incluem segmentação de rede com repeaters ou utilizar múltiplas placas/gateways. Para diagnóstico avançado, colete logs do driver e use analisadores CAN para tempo de latência e erros de bit.
Comparativo: placa PCI DeviceNet vs outros modelos ICP DAS (quando escolher cada um)
- Placa PCI: escolha para baixa latência e integração direta em PC industrial.
- Gateway DeviceNet: escolha para topologias distribuídas sem PC local.
- USB-to-CAN: escolha para testes e bancada.
Erros comuns na instalação e como evitá-los
- Terminação ausente: sempre colocar resistores 120 Ω nas extremidades.
- Endereço duplicado: escanear rede antes de energizar.
- Driver incorreto: manter versão compatível e assinada.
Limitações técnicas conhecidas e workarounds
- Nº máximo de nós: segmentar com repeaters.
- Latência em alta carga: ajustar prioridades e reduzir polling.
Dicas avançadas de diagnóstico e logs
Colete logs do driver, utilize analisadores CAN e registre taxa de erros. Implemente monitoramento contínuo e alertas de degradação para manutenção proativa.
Conclusão
A placa PCI Universal DeviceNet Master (1 porta DB9) da ICP DAS é uma solução robusta e eficiente para integrar redes DeviceNet a computadores industriais, oferecendo baixo tempo de latência, diagnóstico avançado e simplicidade de integração com SCADA e IIoT. Seus benefícios na modernização de painéis, automação de linhas e coleta de dados para analytics a tornam uma escolha técnica sólida para engenheiros e integradores.
Se deseja especificar a placa em seu próximo projeto, consultar a ficha técnica detalhada e solicitar suporte técnico, visite a página do produto e documentação: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-devicenet-master-inteligente1-porta-db9. Para soluções complementares e artigos técnicos sobre protocolos industriais veja o blog técnico (https://blog.lri.com.br/) e os guias de integração SCADA (https://blog.lri.com.br/tag/devicenet). Para aplicações que exigem essa robustez, a série placa PCI DeviceNet da ICP DAS é a solução ideal. Confira as especificações e solicite cotação.
Convido você a comentar dúvidas, compartilhar experiências de instalação e solicitar exemplos de código ou templates de mapeamento de tags. Sua interação enriquece o conteúdo técnico e ajuda outros profissionais.
