Introdução
A Placa de Relé de 24 Canais 24V (inclui CA-3710) é um módulo de alta densidade para comutação de cargas digitais em aplicações industriais, utilities e OEMs. Neste artigo técnico apresento características elétricas, mecânicas, integrações com SCADA/IIoT e boas práticas de projeto para integradores e engenheiros de automação. Use como referência para seleção, instalação e ROI em projetos de controle onde a confiabilidade, isolamento e facilidade de integração são cruciais.
Introdução ao Placa de Relé de 24 Canais 24V (inclui CA-3710) — visão geral e conceito fundamental

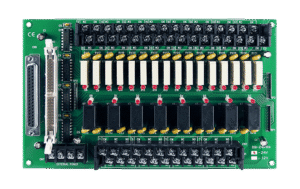

A Placa de Relé de 24 Canais 24V é um módulo que agrega 24 relés eletromecânicos ou SSRs para controle ponto a ponto de cargas em 24 VDC, incluindo o adaptador/interface CA-3710 para montagem e comunicação. Tecnicamente, cada relé funciona como um interruptor controlado por sinal lógico, isolando o circuito de controle do circuito de potência. Este arranjo reduz fiação, facilita o layout de painéis e melhora o MTBF do sistema quando comparado a soluções com contactores separados.
O que é a Placa de Relé de 24 Canais 24V (inclui CA-3710)
A definição técnica: um módulo de E/S de saída composto por 24 canais de comutação, destinados a cargas resistivas e indutivas em níveis até especificados pelo fabricante. A arquitetura básica inclui drivers de entrada, relés, bornes de conexão, filtros supressores (RC/varistores) e o CA-3710 que fornece interface mecânica e elétrica com controladores. O papel do CA‑3710 é garantir encaixe seguro, facilitar a troca rápida do módulo e prover terminais robustos para fiação em painéis.
Resumo rápido das capacidades e limites técnicos
Capacidades essenciais: 24 canais, tensão de acionamento 24 VDC, isolamento entre bobina e contato, e capacidade de carga conforme especificado (por exemplo, 5 A resistivos por canal típico). Limites técnicos incluem máxima corrente por canal, necessidade de proteção contra correntes indutivas e faixa de temperatura operacional. Para conformidade eletromagnética e segurança, recomenda‑se verificar normas aplicáveis como IEC 61000‑6‑2 (imunidade industrial) e IEC 61000‑6‑4 (emissões).
Principais aplicações e setores atendidos pelo Placa de Relé de 24 Canais 24V (inclui CA-3710)
A placa destina‑se a controlar atuadores, válvulas, bombas e sinalização em ambientes industriais, reduzindo a complexidade do painel. Em utilities e energia é usada em painéis de supervisão, seccionamento e automação de subestações secundárias. Para OEMs, a alta densidade e modularidade permitem integrar múltiplos canais em equipamentos compactos com manutenção simplificada.
Automação industrial e linhas de produção
No chão de fábrica, a placa substitui contactores quando a carga é compatível, controlando motores de pequeno porte, solenoides e válvulas pneumáticas. Vantagens diretas: redução de espaço, menor cabeamento e sequência de manutenção padronizada. Exemplos reais incluem linhas de enchimento, empacotamento e montagem automotizada com integração a PLCs via módulos de I/O digitais.
Infraestrutura, energia e distribuição elétrica
Em instalações elétricas, a placa pode operar comandos remotos de seccionamento, bypasss e sinalização de alarmes, integrando‑se a RTUs e sistemas SCADA. A isolação galvânica e proteção contra surges é essencial para ambientes com distúrbios de rede. Para telecom e subestações, recomenda‑se associar filtros e supressores para atender IEC 62368‑1 e normas locais de segurança.
Automação predial, HVAC e sistemas de segurança
Em HVAC e controles prediais, a placa controla dampers, bombas secundárias e alarmes de incêndio (quando aprovada para a aplicação). A integração permite economias de energia ao implementar lógica de sequência em controladores locais ou BMS. Para data centers, o uso em painéis de controle de HVAC e geradores garante respostas rápidas e redundância.
OEM, transporte e aplicações embarcadas
Fabricantes incorporam a placa para criar painéis modulares em veículos especiais, trens e embarcações, quando a vibração e temperatura são críticas. O design compacto do CA‑3710 facilita montagem em racks e gabinetes com espaço restrito. Projetos embarcados exigem atenção ao cumprimento de normas ambientais (vibração, choque) e à proteção contra umidade e corrosão.
Especificações técnicas detalhadas da placa de relé 24 canais (Placa de Relé de 24 Canais 24V)
Abaixo segue uma tabela técnica com parâmetros elétricos, mecânicos e ambientais para uso em especificações e orçamentos. Estes valores são ilustrativos — consulte a ficha técnica do produto no momento da compra para confirmar limites e certificações. A tabela inclui campos como corrente máxima por canal, tipo de contato, tempos de comutação e certificações aplicáveis.
Tabela resumida de especificações (recomendado incluir como tabela)
| Parâmetro | Valor típico / observação |
|---|---|
| Número de canais | 24 |
| Tipo de contato | SPDT / SPST (depende da versão) |
| Tensão de acionamento | 24 VDC |
| Corrente máxima por canal | 3–10 A (resistiva) — ver ficha |
| Capacidade indutiva | exigir snubber/varistor conforme corrente |
| Tempo de comutação | Tipicamente 5–20 ms (dependendo do relé) |
| Isolamento bobina‑contato | ≥ 1500 Vrms (ex.: isolamento galvânico) |
| Consumo por bobina | 50–150 mW por canal (quando energizado) |
| Dimensões | Modular, largura do cartão conforme desenho |
| Peso | Leve, variável |
| Temperatura de operação | −20 °C a +60 °C (exemplo) |
| Umidade relativa | 5–95% não condensante |
| Montagem | DIN‑rail ou painel com CA‑3710 |
| Certificações | IEC 61000‑6‑2/4; UL (depende do modelo) |
Entradas/saídas elétricas e características de comutação
Cada canal é projetado para correntes resistivas e exige considerações especiais para cargas indutivas (motores, solenóides). Recomenda‑se o uso de diodos flyback, RC snubbers ou varistores para proteção de contatos contra picos. A vida útil elétrica (cycles) e o MTBF dependem da carga; relés eletromecânicos típicos têm vida mecânica >10^6 operações em cargas leves.
Requisitos mecânicos, ambientais e de montagem
A montagem via DIN‑rail com CA‑3710 proporciona troca rápida e padronização de painéis. Verifique requisitos de vibração e choque conforme IEC 60068‑2 para aplicações móveis. Proteção IP varia com o gabinete; a placa em si normalmente não é IP‑rated e precisa de gabinete adequado para ambientes severos.
Conectividade, compatibilidade com CA-3710 e interfaces elétricas (Placa de Relé de 24 Canais 24V)
O CA‑3710 serve como placa de encaixe e bloco de terminais, simplificando ligações de 24 VDC e sinais de controle. Pinos e bornes são identificados para facilidade de fiação e testes; utilize cabo especificado e torque recomendado para evitar falhas por afrouxamento. A compatibilidade elétrica com controladores (PLC/RTU) requer atenção a níveis de tensão e correntes de saída/entrada, incluindo proteção contra curto‑circuito.
Importância, benefícios e diferenciais do produto
A adoção de uma placa de relés de alta densidade reduz custos de fiação e tempo de montagem, melhorando a confiabilidade operacional. A modularidade facilita substituição rápida de módulos e reduz o MTTR em manutenção. Em conjunto com práticas de engenharia (aterramento adequado, supressão de transientes), o resultado é maior disponibilidade do sistema.
Benefícios operacionais e ganhos em confiabilidade
Benefícios tangíveis incluem menor número de pontos de falha, identificação clara de canais e facilidade de teste offline. A centralização de canais permite manutenção preditiva e alocação de spare parts mais eficiente. Um design com isolamento reforçado aumenta a segurança do operador e do equipamento.
Redução de custos e retorno sobre investimento (ROI)
Redução de CAPEX por menor quantidade de contactores e painéis menores; OPEX reduzido por menor manutenção e tempo de parada. Em instalações médias a grandes, a economia de fiação e mão de obra na montagem gera payback rápido. Forneça estimativas de ROI durante a fase de engenharia para justificar adoção.
Diferenciais técnicos frente ao mercado
Diferenciais incluem suporte ao CA‑3710, qualidade de componentes, opções de supressão integradas e documentação técnica robusta. Comparado a módulos genéricos, modelos ICP DAS geralmente oferecem maior rastreabilidade e suporte técnico local. Normas de compatibilidade eletromagnética e segurança (ex.: IEC 62368‑1 para equipamentos eletrônicos) aumentam a confiança técnica.
Guia prático de instalação e uso da placa de relé Placa de Relé de 24 Canais 24V
A instalação exige planejamento prévio de alimentação 24 VDC com PFC e filtros apropriados para evitar ruído que afete drivers. Seguir as orientações do fabricante quanto a torque em bornes, sequência de energização e aterramento é crítico. Tenha procedimentos de lockout/tagout (LOTO) e EPI para segurança durante montagem.
Pré‑requisitos, itens e ferramentas necessários
Checklist: multímetro calibrado, alicates de crimpagem, chaves de torque, fontes 24 VDC redundantes (se aplicável), diodos/RC para cargas indutivas, e ferragens para DIN‑rail. EPI: luvas isolantes, óculos de proteção, e documentação de segurança elétrica. Planos de teste e identificação dos canais devem estar prontos antes da energização.
Passo a passo de instalação elétrica e montagem física
1) Fixe o CA‑3710 no DIN‑rail e encaixe a placa de relés.
2) Conecte o 24 VDC observando polaridades e aterramento.
3) Faça fiação dos contatos e aplique torque conforme especificação; finalize com testes de continuidade.
Configuração e integração do módulo CA‑3710 (configuração prática)
Instale jumpers conforme a aplicação (por exemplo, comunhão de alimentações de bobina). Verifique que os bornes estão marcados e que os fios correspondem ao esquema do painel. Valide sinais de controle com o PLC/RTU em modo manual antes de entrar em operação automática.
Procedimentos de teste, comissionamento e validação funcional
Testes iniciais: verificação de isolamento, continuidade, e acionamento de cada relé sem carga. Com cargas conectadas, meça tempos de comutação e correntes de operação; registre para baseline. Plano de aceitação deve incluir testes por canal, falha de alimentação e comportamentos de proteção.
Integração com sistemas SCADA e plataformas IIoT
A placa frequentemente é integrada via módulos de interface digitais em PLCs ou RTUs que conversam com SCADA. Mapear sinais de forma lógica facilita alarmes, históricos e análises de manutenção preditiva. Em arquiteturas IIoT, utilize gateways seguros e modelos de dados padronizados (ex.: OPC UA ou MQTT) para edge/cloud.
Protocolos e drivers suportados (ex.: Modbus, OPC, outros)
Embora a placa seja hardware de I/O, a integração passa pelo controlador que pode usar Modbus RTU/TCP, OPC UA ou drivers proprietários. Garanta que o mapeamento de bits no controlador seja consistente e documentado. Para desempenho, agrupe pontos e minimize polling excessivo para reduzir tráfego em redes industriais.
Estratégia de mapeamento de sinais e criação de tags SCADA
Sugestão de mapeamento: crie tags lógicas por função (ex.: REL_CTRL_01..24, REL_STATUS_01..24) e agregue estados para alarms e contadores de operação. Use engenharia de tags com metadados (descrição, unidade, limite). Inclua counters para ciclos e horas de operação para análises de MTBF/MTTR.
Segurança, segmentação de rede e práticas IIoT (edge/cloud)
Implemente segmentação de rede (VLANs/Firewalls) entre controle e supervisão; restrinja acessos por RBAC. Para edge/cloud, criptografe dados e use certificados; minimize exposição direta de controladores à internet. Siga boas práticas definidas por IEC 62443 para segurança em automação industrial.
Exemplos práticos de uso: aplicações reais com a placa de relé
Apresento três exemplos que ilustram arquitetura, I/Os e resultados esperados, servindo como blueprint para projetos. Cada exemplo destaca riscos e lições aprendidas, incluindo necessidade de supressão em cargas indutivas. Use esses modelos para acelerar o projeto e reduzir custos de engenharia.
Exemplo 1 — Controle de linha de produção (detalhamento técnico)
Arquitetura: PLC -> placa de relé 24 canais -> atuadores e válvulas. Lista de I/Os: 18 válvulas solenóide (24 VDC), 6 luzes indicadoras; cada canal configurado com snubber. Sequência de operação: PLC aciona canais conforme recipe; SCADA monitora estados e ciclos.
Exemplo 2 — Automação predial para HVAC (modelo de projeto)
Placa controla bombas secundárias, dampers e resistências de aquecimento; integra com BMS via Modbus TCP. Benefício: substituição de contactores para pequenas cargas, menor consumo e footprint. Atenção: cargas com inrush elevadas requerem contatores ou SSRs em série com relés.
Exemplo 3 — Bancada de testes e ambiente de ensaio com CA‑3710
Crie uma bancada com fontes 24 VDC, cargas simuladas e logger para medir tempos e correntes. Use o CA‑3710 para fácil troca de módulos durante teste de confiabilidade. Documente ciclos até falha para estimar MTBF e definir intervalos de manutenção.
Comparações, opções ICP DAS similares e erros comuns na escolha Placa de Relé de 24 Canais 24V
Comparar opções similares ajuda a selecionar modelo adequado quanto a corrente, tipo de relé e compatibilidade com CA‑3710. Erros comuns incluem subdimensionamento de corrente, ausência de proteção contra transientes e escolha inadequada de montagem. Escolha baseada em dados técnicos, não apenas preço.
Comparativo técnico direto com produtos similares da ICP DAS
Tabela/Lista de diferenças: canais (8/16/24), tipo de relé (mecânico vs SSR), tensões suportadas (5/12/24 V), opções com supressão integrada e suporte CA‑3710. Opções com SSR são preferíveis para altas taxas de comutação; relés mecânicos são melhores para correntes de pico maiores. Revise ficha técnica ICP DAS para cada modelo antes da seleção.
Erros comuns na seleção, instalação e comissionamento — e como evitá‑los
Erros frequentes: não prever corrente de pico (inrush), pular snubbers em cargas indutivas e falha em fixar torque em bornes. Evite com: cálculos de short‑time current, uso de contatos auxiliares e planos de teste. Documente procedimentos e treine equipe de manutenção.
Recomendações de manutenção preventiva e vida útil esperada
Plano de manutenção: inspeção visual semestral, teste por amostragem de acionamento, medição de resistência de contato anual. Troca preventiva baseada em ciclos operacionais e leituras de desgaste. Registre operações para análise preditiva e manutenção baseada em condição.
Conclusão e chamada para ação — entre em contato / solicite cotação
A Placa de Relé de 24 Canais 24V (inclui CA‑3710) é solução consolidada para aplicações de alta densidade de I/O em automação industrial, utilities e OEMs. Ela oferece redução de cabeamento, fácil manutenção e integração direta com controladores e plataformas IIoT. Para projetos que exigem especificações, suporte técnico e cotação, entre em contato com a equipe técnica.
Resumo executivo dos benefícios e próximo passo recomendado
Benefícios chave: alta densidade, confiabilidade, modularidade e integração com CA‑3710 para montagem rápida. Recomendação: valide cargas (corrente/inrush), especifique proteção adequada e peça testes de ciclo para estimativa de MTBF. Prepare lista de requisitos para cotação (quantidade, tipos de carga, ambiente e certificações necessárias).
Como solicitar apoio técnico, orçamento ou demonstração (Entre em contato / Solicite cotação)
Ao solicitar cotação inclua: diagrama elétrico, especificações de carga por canal, ambiente operacional e necessidades de certificação. Solicite também suporte para integração SCADA/IIoT e opções de envio de amostras. Para aplicações que exigem essa robustez, a série Placa de Relé de 24 Canais 24V da ICP Das é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/aquisicao-de-dados/placa-de-rele-de-24-canais-24v-inclui-ca-3710.
Final — Panorama futuro e aplicações estratégicas (visão para o futuro e resumo estratégico)
A tendência é maior integração com edge computing, análise de sinais para manutenção preditiva e integração por MQTT/OPC UA para analytics em nuvem. Placas de relé continuarão sendo relevantes onde isolamento físico e comutação de cargas são requeridos, complementando soluções baseadas em SSRs e drivers de estado sólido. Planeje projetos com visão de IIoT e segurança (IEC 62443) para maximizar valor e vida útil.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Links úteis e leitura complementar:
- Artigo técnico sobre aquisição de dados e integração: https://blog.lri.com.br/aquisicao-de-dados
- Boas práticas IIoT em automação industrial: https://blog.lri.com.br/iiot-automacao/
- Para aplicações que exigem essa robustez, a série Placa de Relé de 24 Canais 24V da ICP Das é a solução ideal. Confira as especificações e opções: https://www.lri.com.br/produtos/ca-3710
Incentivo à interação: deixe suas dúvidas nos comentários abaixo, relate casos de uso ou solicite que abordemos um checklist de projeto específico para sua aplicação.
Conclusão
A Placa de Relé de 24 Canais 24V (inclui CA‑3710) é uma solução técnica madura para controle de cargas em ambientes industriais e prediais, combinando densidade de canais, facilidade de integração e manutenção. Ao projetar com essa placa, foque em dimensionamento de corrente, proteção contra transientes e estratégia de integração com SCADA/IIoT. Entre em contato para suporte técnico, cotação e amostras — nossa equipe pode ajudar a validar requisitos e reduzir riscos do projeto.
