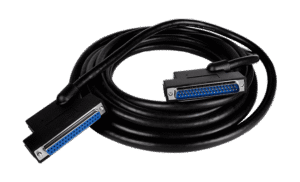

Conector DB37 Macho Para Fêmea com Cabo Moldado 45º

Introdução

O objetivo deste artigo é apresentar em profundidade o DB37 macho-para-fêmea com cabo moldado 45° da ICP DAS, detalhando características, aplicações e procedimentos de instalação para engenheiros de automação, integradores e equipes de manutenção. Neste primeiro parágrafo já mencionamos as palavras-chave principais: DB37 macho-para-fêmea com cabo moldado 45°, conector DB37, cabo moldado 45°, ICP DAS, para otimização semântica e indexação em motores de busca.
Abordaremos normas relevantes (ex.: IEC 60529, IEC 60068, IEC/EN 62368-1) e conceitos técnicos úteis (MTBF, resistência à tração, blindagem, impedância de transmissão). O tom será técnico e prático, com tabelas, listas e recomendações aplicáveis a projetos industriais.
Ao final você terá um guia acionável para seleção, montagem, testes e integração em arquiteturas SCADA e IIoT, além de comparativos com alternativas do mercado para fundamentar decisões de compra e engenharia.

Introdução ao DB37 macho-para-fêmea com cabo moldado 45°: visão geral e conceito fundamental (O que é?)

O DB37 é um conector da família D-sub com 37 pinos amplamente utilizado para sinais analógicos, digitais e seriais em painéis de controle e módulos I/O. A versão macho-para-fêmea com cabo moldado 45° da ICP DAS traz o conector macho em uma extremidade e a fêmea na outra, com um trecho de cabo pré-moldado a 45° que facilita o roteamento em painéis compactos e reduz tensão mecânica.
Conectores D-sub seguem padrões mecânicos de dimensões e montagem que impactam a intercambiabilidade; por isso é crítico verificar tolerâncias dimensionais e pinout antes de integrar em sistemas legados. O DB37 é frequentemente empregado em gateways de comunicação, terminais de I/O remotos e interfaces de instrumentação.
Tecnicamente, o conector DB37 suporta sinais de baixa corrente típicos de I/O, além de comunicações seriais e multiplexadas. Ao especificar, considere parâmetros como corrente máxima por pino, resistência de contato, blindagem e classificação ambiental (IP) — todos apresentados em seções abaixo.

Principais aplicações e setores atendidos pelo DB37 macho-para-fêmea com cabo moldado 45°

Em automação industrial, o DB37 é usado para painéis de I/O remotos, extensões de racks e interconexão entre PLCs e módulos de aquisição. A combinação macho-fêmea com cabo moldado 45° facilita retrofit em painéis existentes onde o espaço é limitado.
Em utilities e energia, é comum utilizar DB37 para consolidação de sinais de medição e comandos em salas de controle, especialmente em projetos de retrofit onde múltiplos sinais analógicos e digitais são agrupados. A resistência a vibração e compatibilidade com blindagens são requisitos típicos nesses ambientes.
No contexto de IIoT e edge computing, DB37 conecta concentradores de dados e conversores de protocolo (ex.: gateways Modbus RTU para Modbus/TCP), tornando-se um componente físico na cadeia de aquisição de dados crítica para analytics e manutenção preditiva.

Especificações técnicas e keywords

Abaixo apresentamos as especificações críticas do DB37 macho-para-fêmea com cabo moldado 45° e explicamos a relevância de cada parâmetro para desempenho e compatibilidade. As palavras-chave secundárias utilizadas naturalmente nesta seção incluem conector DB37, cabo moldado 45° e conexão industrial.
Parâmetros chave tais como corrente máxima por pino, tensão nominal, resistência de contato, vida útil mecânica (ciclos de engate), blindagem e resistência à tração do cabo impactam diretamente a confiabilidade em aplicações industriais. Normas como IEC 60068 (ensaios ambientais) e IEC 60529 (grau de proteção IP) indicam métodos e níveis de ensaio.
Conectar corretamente implica verificar também compatibilidade elétrica — impedâncias em linhas de sinal, necessidade de pares trançados e resistores de terminação, quando aplicável. Conceitos como MTBF (aplicado ao conjunto do sistema) e PFC (relevante para fontes de alimentação associadas) também entram no dimensionamento global.

Especificações técnicas principais (tabela)

Pinout detalhado e mapeamento de sinais

O pinout DB37 segue a numeração padrão D-sub: pinos 1–19 em uma fila e 20–37 na outra, com identificação distinta para macho (pinos expostos) e fêmea (encaixe). Para evitar erros, sempre compare o esquemático do equipamento com o conector físico antes da instalação.
Exemplos de mapeamento comum: pinos 1–8 para entradas digitais, pinos 9–20 para saídas digitais, pinos 21–28 para sinais analógicos e pinos 29–37 para massa/comuns e linha de referência. Esses mapeamentos são recomendacionais; confirme sempre com o manual do equipamento.
Ao implementar comunicações seriais multiplexadas (RS-232/422/485), atenção para isolamento e pares trançados: use terminação apropriada (120 Ω para RS-485) e considere canais diferenciados em pinos adjacentes para reduzir crosstalk.

Tolerâncias, selagem e resistência mecânica

Tolerâncias dimensionais dos plugs D-sub são normatizadas; pequenas variações podem causar folga ou dificuldade de acoplamento. Especificações de fabricação devem indicar tolerâncias em micrômetros para interfaces críticas.
Para ambientes úmidos ou com poeira, considere opções seladas ou utilização de grommets/encaixes adicionais; a conformidade com IEC 60529 (IP) define níveis aceitáveis de ingressão. A versão padrão frequentemente apresenta IP20; selagens especiais podem elevar até IP67.
Resistência mecânica do cabo inclui especificações de tração (N), raio mínimo de curvatura (especialmente importante com o cabo moldado a 45°) e ciclos de flexão; projete o caminho do cabo para evitar esforços concentrados que reduzam a vida útil.

Importância, benefícios e diferenciais do DB37 ICP DAS

Escolher um DB37 da ICP DAS garante compatibilidade com módulos I/O da mesma linha, rastreabilidade de fabricação e suporte técnico especializado em automação industrial. O cabo moldado a 45° melhora ergonomia no painel e reduz necessidade de curvas bruscas no cabo.
Os diferenciais incluem controle de qualidade, possibilidade de opções de blindagem reforçada e diferentes materiais de contato que elevam durabilidade e estabilidade elétrica, com impacto direto em MTBF do sistema. Além disso, a engenharia da ICP DAS considera requisitos de EMC e caminhos de aterramento.
Em comparação com conectores genéricos, produtos ICP DAS costumam trazer documentação técnica detalhada (pinouts, diagrams, certificados), assistência para mapeamento de sinais e opções de customização — fatores-chave em projetos críticos onde a falha implica paradas de produção.

Guia prático de instalação e uso do DB37 (Como fazer/usar?)

Para seleção, verifique compatibilidade de pinout, correntes por pino, blindagem e temperatura operacional. Confirme também o raio de curvatura mínimo do cabo moldado 45° e a compatibilidade com entradas de gabinete e traseiras de painel.
Ferramentas necessárias: chaves de torque para parafusos de fixação, alicates de cabo, multímetro, testador de continuidade e, para aplicações de comunicação, analisador de protocolo ou osciloscópio. Inclua EPI e siga procedimentos elétricos padrão (desenergizar antes da intervenção).
Documente o mapeamento final do conector em desenho elétrico e em etiquetas físicas no painel. Isso reduz risco de erros futuros em manutenção e facilita auditorias de conformidade (evitando problemas de pinout invertido ou ligações erradas).

Preparação e inspeção antes da instalação

Inspecione integridade física do cabo e conector: vérifique sinais de abrasão, cortes na isolação, pinos tortos ou oxidação nos contatos. Confirme a continuidade elétrica dos condutores com multímetro.
Verifique blindagem e aterramento: uma blindagem solta ou desconectada pode aumentar susceptibilidade a EMI. Garanta que a blindagem do cabo esteja conectada a terra num ponto apropriado do painel, seguindo práticas de aterramento em malha quando necessário.
Cheque o esquema elétrico e rotulagem: compare a numeração dos pinos do DB37 com o diagrama do equipamento para evitar inversões; registre o mapeamento antes de energizar.

Passo a passo de montagem e fixação do cabo 45°

1) Posicione o conector fêmea no painel e fixe os parafusos com torque recomendado pelo fabricante para evitar sobrecarga.
2) Insira o conector macho do cabo moldado 45° alinhando cuidadosamente os pinos; evite forçar para não dobrar pinos. 3) Aperte os parafusos de retenção sequentialmente e verifique travamento mecânico.
Ao acomodar o cabo a 45°, garanta raio de curvatura superior ao mínimo especificado e use suportes/abraçadeiras próximos ao ponto de saída para reduzir alavancagem sobre o conector.

Procedimentos de teste pós-instalação

Realize testes de continuidade entre cada pino e seu destino, verifique resistências de contato e valores de isolamento entre condutores e terra. Para linhas seriais, valide comunicação com teste de loop-back e análise de pacotes.
Em sistemas críticos, faça testes de EMC/EMI e verifique que a blindagem e aterramento estão mitigando ruído conforme esperado. Procedimentos conforme IEC 60068 podem ser aplicados para testes ambientais.
Registre os resultados e crie rotina de inspeção periódica (visual e elétrica) para prevenção — inclua testes de tração suaves para confirmar fixação mecânica.

Integração do DB37 com sistemas SCADA e IIoT

Fisicamente, o DB37 conecta gateways, conversores de protocolo e módulos de I/O que alimentam os sistemas SCADA; a integridade do cabo e a blindagem influenciam diretamente a qualidade do dado coletado. Garanta topologias que minimizem loops de terra e ruído.
Logicamente, mapear pinos do DB37 para variáveis de I/O em controladores e bancos de dados é passo crítico — utilize nomenclatura consistente e ferramentas de gerenciamento de tags para IIoT (por exemplo, mapeamento entre pinos e endereços Modbus).
Para garantir confiabilidade em IIoT, combine testes de link físico com monitoramento de integridade de dispositivo (ALARM/HEARTBEAT) e estratégias de redundância de comunicação (dual-path, buffering local).

Conexões elétricas e topologias para SCADA

Topologias ponto-a-ponto são simples, mas para redes de sensores distribuídos é comum usar topologias em barramento (RS-485) agregadas via DB37. Em barramentos, atenção às terminações e polaridade.
Ao agrupar múltiplos sinais em um DB37, mantenha sinais sensíveis (analógicos) separados de linhas de alimentação e de alta frequência para evitar acoplamentos. Use pares trançados e blindagem conectada de forma apropriada.
Documente topologia e pontos de aterramento para reduzir loops; utilize filtros ferrite e supressão de surtos quando necessário em ambientes com motores e cargas indutivas.

Protocolos de dados e mapeamento de pinos para IIoT

Mapeamentos típicos: pinos individuais do DB37 para entradas digitais NPN/PNP, entradas analógicas 4–20 mA, termopares com referência fria e portas seriais RS-232/422/485. Para cada protocolo, especifique terminação e polaridade.
Ao integrar com Modbus/TCP ou MQTT via gateways, mapeie endereços lógicos e tag names que correspondam aos pinos físicos documentados no DB37; isto facilita troubleshooting e integração com SCADA/HMI.
Considere encapsulamento seguro (TLS, VPN) para dados IIoT; o conector físico deve ser visto como parte do caminho de confiança até o edge device, e políticas de manutenção devem ser documentadas.

Exemplos práticos de uso do DB37 e keywords

A seguir, dois casos de uso práticos: retrofit de PLC e agregação de sensores para aquisição de dados. Ambos demonstram como o DB37 com cabo moldado 45° simplifica o trabalho em espaços confinados.
As receitas práticas incluem mapeamentos exemplares, checklists de testes e recomendações de blindagem e aterramento para preservar integridade do sinal ao longo de longas distâncias. Estes exemplos servem como blueprint para projetos similares.
Para aprofundar, consulte materiais técnicos e guias de integração que detalham mapeamento de pinos e práticas recomendadas para I/O industrial, disponíveis no blog técnico da LRI/ICP.

Caso 1 — Retrofit de PLC com DB37

Num retrofit típico, substitua cabos desgastados por conjuntos DB37 pré-moldados, reduzindo tempo de mão-de-obra e risco de erro. Primeiro passo: documentar o pinout atual e etiquetar cada condutor.
Em seguida, montar o DB37 fêmea no painel e conectar o cabo moldado 45° de forma a manter a curvatura segura; testar continuidade e funcionalidade de cada entrada/saída. Finalize com testes funcionais completos do PLC e verificação de alarmes.
Resultado: redução de downtime e aumento de confiabilidade elétrica; o cabo moldado facilita futuras intervenções e inspeções visuais.

Caso 2 — Conexão de múltiplos sensores para aquisição de dados

Agrupe sinais de múltiplos sensores analógicos e digitais em um único DB37 para alimentar um módulo de aquisição remoto. Separe pinos por tipo de sinal e use pares trançados para analógicos de baixa amplitude.
Implemente blindagem conectada a um único ponto de terra próximo ao equipamento para minimizar ruído e use terminação adequada para linhas seriais. Realize calibração e verificação de linearidade após a instalação.
Este arranjo simplifica cabeamento no campo e centraliza manutenção, ao mesmo tempo que preserva qualidade de sinal necessária para analytics e manutenção preditiva.

Comparação técnica: DB37 ICP DAS vs produtos similares da ICP DAS e do mercado

Comparando DB37 ICP DAS com alternativas genéricas, destaque para documentação, opções de blindagem, materiais de contato e suporte para customização industrial. Produtos ICP DAS tendem a oferecer especificações de resistência e opções de soldagem/trançado conforme demanda industrial.
No mercado, conectores genéricos podem oferecer custo menor, mas frequentemente sem testes ambientais ou garantias de ciclos de conexão; isso pode afetar o MTBF do sistema, especialmente em ambientes severos. A escolha deve ser baseada no custo total de propriedade (TCO).
A ICP DAS também disponibiliza versões com diferentes configurações de cabo e níveis de proteção (por exemplo, com proteção contra ingressão), o que facilita a seleção conforme critérios de confiabilidade e requisitos de certificação.

Tabela comparativa de recursos e aplicações

Erros comuns de projeto e instalação (e como evitá-los)

Erros recorrentes: pinout invertido, falta de aterramento da blindagem, raio de curvatura incompatível para cabo moldado e terminação incorreta em RS-485. Evite-os documentando pinout e validando com testes antes de energizar.
Ações corretivas incluem re-etiquetagem, uso de grommets e suportes de cabo e a revisão do esquema de aterramento para evitar loops. Em casos de ruído, use filtros e verifique continuação da blindagem.
Implemente checklist de verificação pré e pós-instalação (continuidade, resistência de isolamento, testes funcionais) para reduzir reincidência de falhas.

Checklist de conformidade, testes e manutenção preventiva

Checklist operacional deve incluir inspeção visual, medição de resistência de contato, teste de isolamento entre condutores e verificação de blindagem. Frequência sugerida: trimestral em ambientes severos, semestral em ambientes controlados.
Inclua registros de torque dos parafusos de fixação, histórico de ciclos de conexão e eventuais reparos no conector ou cabo. Esses dados alimentam análises de MTBF e políticas de substituição preventiva.
Para auditorias, mantenha documentação de conformidade com normas aplicáveis (IEC 60068, IEC 60529), registros de testes e certificados de material quando exigidos por clientes ou reguladores.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Conclusão

O DB37 macho-para-fêmea com cabo moldado 45° da ICP DAS é uma solução prática e robusta para interconexão de sinais em painéis industriais, retrofit de PLCs e integração em arquiteturas SCADA/IIoT. Seus ganhos incluem melhor gerenciamento de espaço, redução de estresse mecânico no cabo e maior previsibilidade em ambientes industriais.
Ao projetar e especificar, a atenção a parâmetros técnicos (corrente por pino, blindagem, raio de curvatura, terminação de barramentos) e conformidade com normas (IEC 60068, IEC 60529) garante desempenho e conformidade. Adote procedimentos de inspeção e testes descritos neste guia para minimizar riscos de falha.
Para aplicações que exigem essa robustez, a série DB37 da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico ou cotação em: https://www.lri.com.br/comunicacao-de-dados/db37-macho-para-femea-com-cabo-moldado-45o. Consulte também outros materiais técnicos no blog da LRI/ICP: https://blog.lri.com.br/integração-scada-iiot e https://blog.lri.com.br/conectores-industriais. Para aplicações específicas, entre em contato com nossa equipe técnica através do site ou deixe suas dúvidas nos comentários — teremos prazer em ajudar.

Incentivo à interação: deixe suas perguntas e casos práticos nos comentários abaixo; responderemos com orientações técnicas e exemplos de mapeamento conforme suas necessidades.
