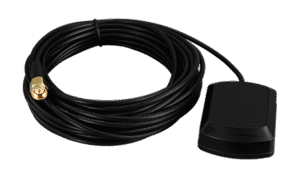

Antena GPS Fixação Magnética 5m Plug SMA Macho 9215

Introdução

A antena GPS com fixação magnética, cabo 5 m e plug SMA macho é uma solução prática para recepção GNSS em aplicações industriais, de telemetria e rastreamento. Neste artigo técnico abordamos funcionamento, especificações, integração com sistemas SCADA/IIoT e procedimentos de instalação e manutenção. O conteúdo é direcionado a engenheiros de automação, integradores e compradores técnicos que necessitam de informações detalhadas e aplicáveis em campo.

Apresentaremos normas relevantes, conceitos como ganho, VSWR, polarização, e explicaremos como a antena interage com receptores GPS, modems e gateways ICP DAS em arquiteturas industriais. Também incluiremos uma tabela de especificações, exemplos de aplicação e checklists práticos para seleção e instalação. Para mais artigos técnicos consulte: https://blog.lri.com.br/

Este material privilegia a precisão técnica e a praticidade: parágrafos curtos, listas e tabelas para leitura rápida, e CTAs sutis para produtos relacionados. Se tiver dúvidas específicas sobre integração com equipamentos ICP DAS ou medições em campo, pergunte nos comentários ou solicite suporte técnico.

Introdução ao antena GPS com fixação magnética, cabo 5 m e plug SMA macho

A antena GPS com fixação magnética, cabo 5 m e plug SMA macho é tipicamente uma antena patch ativa (com LNA interno) projetada para captação da portadora L1 do GPS (1575,42 MHz) e outros sinais GNSS compatíveis. O conjunto é composto por elemento radiador (patch), base magnética para montagem rápida em superfícies metálicas, cabo coaxial de 5 m e conector SMA macho, padrão de mercado para receptores e modems. O LNA permite sensibilidade elevada mesmo com atenuação do cabo.

Em sistemas industriais, essa antena provê tempo e posição para equipamentos embarcados e estacionários, contribuindo para sincronização de timestamps, localização de ativos e rastreamento. Por ser magnética, facilita instalação temporária e testes, mas também é usada permanentemente em veículos e painéis metálicos, desde que a superfície ofereça aderência adequada. Materiais como ABS e ímã ferrítico são comuns na construção.

Do ponto de vista normativo e de segurança, recomenda-se observar diretivas EMC (IEC 61000 series) e normas de equipamento eletrônico (por exemplo IEC/EN 62368-1 para segurança de equipamentos). Para integração em sistemas médicos ou críticos, verificar requisitos específicos como IEC 60601-1 quando aplicável ao equipamento final.

Principais aplicações e setores atendidos pelo antena GPS com fixação magnética, cabo 5 m e plug SMA macho

A antena atende setores como telemetria, rastreamento veicular, automação industrial, logística, monitoramento ambiental e telecomunicações. Em telemetria de utilities (água, gás, energia), fornece localização e sincronização para RTUs e RTUs móveis. Em logística, melhora visibilidade de frotas e ativos, reduzindo custos operacionais e tempo de resposta. Em monitoramento ambiental, garante registro de posição em sensores distribuídos.

Na indústria 4.0 e IIoT, a antena é usada para sincronização temporal de sensores distribuídos e certificação de eventos (timestamping), essencial para análises forenses e manutenção preditiva. Sistemas OEM integram a antena em painéis e gabinetes para oferecer localização como serviço. Em telecomunicações, ela provê referência GNSS para timing em estações remotas e pequenos relais.

Por ser uma antena com fixação magnética e cabo de 5 m, ela é ideal para prototipagem, comissionamento e instalações onde não é possível ou desejável perfurar superfícies. A presença do conector SMA macho garante compatibilidade com grande parte dos receptores GNSS, modems 3G/4G/5G e gateways industriais.

Aplicações industriais e comerciais (SCADA, IIoT e automação)

Em ambientes SCADA, a antena fornece sincronização de tempo e posição para RTUs, PLCs e concentradores de dados, melhorando acurácia de eventos e logs. Sistemas que dependem de timestamps coerentes (por exemplo, eventos de falha na rede elétrica) beneficiam-se diretamente. A integração com gateways ICP DAS permite enviar dados GNSS via Modbus/TCP ou MQTT para servidores SCADA/IIoT.

Para soluções IIoT, a antena alimenta nodos de localização e rastreamento, suportando análises em tempo real e geofencing. A baixa latência e a sensibilidade do LNA mitigam perdas por atenuação e interferência, essenciais em plantas industriais com alto nível de ruído eletromagnético (EMC). Recomenda-se verificar compatibilidade EMC segundo IEC 61000-4-x.

Em automação comercial, o uso se estende a logística em armazéns, controle de inventário móvel e veículos AGV que requerem posicionamento para rotas internas. A facilidade de fixação magnética reduz tempo de instalação e permite reposicionamento conforme layout operacional.

Aplicações em transporte, logística e rastreamento

Para rastreamento de frotas, a antena fornece recepção estável mesmo em tetos metálicos de veículos; a base magnética melhora ganho efetivo ao formar plano terra com a carroceria. O cabo de 5 m oferece flexibilidade para colocar o receptor em compartimentos seguros, reduzindo risco de vandalismo. Conector SMA facilita substituição e manutenção.

Em logística e ativos móveis, a antena apoia telemetria de temperatura, umidade e condições de transporte, atrelando dados sensores à posição. Em cenários de segurança, a antena permite geofencing para alertas em tempo real quando veículos saem de rotas autorizadas. A integração com modems ICP DAS e servidores via MQTT/HTTP facilita agregação de dados.

Também é usada em embarcações pequenas e equipamentos agrícolas para orientação e registro de atividades, sempre considerando proteção ambiental e roteamento correto do cabo para evitar desgaste e perda de sinal.

Especificações técnicas detalhadas do antena GPS com fixação magnética, cabo 5 m e plug SMA macho

A seguir uma tabela resumida com especificações típicas para esse tipo de antena. Valores variam conforme o modelo; use-a como referência técnica ao especificar.

Tabela de especificações técnicas (formato comparável)

A tabela acima fornece os principais parâmetros para seleção em projetos. Ao comparar modelos, atente-se para ganho, VSWR, tipo de cabo e existência de LNA com alimentação via coaxial — itens que impactam diretamente na recepção em longas rotas de cabo e ambientes ruidosos. Para aplicações críticas, prefira LNA de baixo ruído e cabo de baixa perda (RG316 ou equivalente).

Para projetos que exigem robustez IP67 ou maior resistência a intempéries, verifique o encapsulamento e vedação do ponto de passagem do cabo. A compatibilidade com normas EMC e a documentação de testes (por exemplo IEC 61000-4-5 para surtos) são diferenciais úteis na especificação técnica.

Ao documentar em especificações de compra, inclua além dos parâmetros elétricos: MTBF (para antenas ativas com circuito), condições de garantia, e requisitos de instalação (temperatura, torque do conector SMA, procedimentos de roteamento).

Valores elétricos, mecânicos e ambientais

Eletricamente, verifique o VSWR para garantir menor reflexão e perda de sinal; VSWR ≤2.0 é adequado para a maioria de receptores GNSS. Em antenas ativas, o LNA deve apresentar figura de ruído baixa (<2 dB) para máxima sensibilidade. A alimentação via coaxial requer confirmação de tensão no receptor/modem (tipicamente 3–5V).

Mecanicamente, a base magnética exige superfície metálica limpa e suficientemente grande para garantir aderência; vibração e choque devem estar dentro do especificado pelo fabricante. O cabo 5 m deve ser roteado evitando dobras agudas e vincos; conectores SMA requerem torque controlado (~0.5–1.5 Nm dependendo do tipo) para evitar danos.

Ambientalmente, escolha modelos com índice de proteção adequado (IP54 para ambientes internos com poeira, IP67 para exposição direta à chuva). Em aplicações portuárias ou químicas, verifique resistência a corrosão e materiais certificados.

Importância, benefícios e diferenciais da antena GPS magnética ICP DAS

A principal vantagem desse formato é a agilidade de instalação: a fixação magnética reduz tempo de comissionamento e permite reposicionamento para otimização do sinal. O cabo de 5 m oferece distância suficiente para proteger o receptor dentro de gabinetes ou veículos, mantendo o conector SMA como padrão de fácil manutenção. Para integradores, essa combinação traz economia de tempo e simplicidade operacional.

Benefícios adicionais incluem a possibilidade de usar o plano terra metálico como refletor que aumenta o ganho efetivo, e a compatibilidade com equipamento ICP DAS e outros fabricantes graças ao padrão SMA. Para sistemas SCADA e IIoT, a antena melhora a confiabilidade de timestamps e localização, itens críticos para conformidade regulatória e manutenção preditiva.

Ao escolher uma antena da linha ICP DAS, avalie atributos como qualidade do conector, blindagem do cabo e opções de LNA. Esses diferenciais impactam diretamente no MTBF e na performance em ambientes industriais ruidosos.

Diferenciais técnicos e competitivos

Diferenciais típicos incluem LNA de baixo ruído (melhora SNR), cabo com blindagem dupla para reduzir interferência e conector SMA banhado a ouro para menor perda de contato e menor corrosão. A base magnética com revestimento robusto prolonga vida útil em aplicações externas. Modelos específicos podem oferecer isolamento EMI adicional, importante em painéis com inversores e drives.

Do ponto de vista competitivo, o custo-benefício é avaliado pela combinação de desempenho (ganho e VSWR) e robustez mecânica. Para instalações permanentes em veículos pesados, considere opções com passagem de cabo selada e cabo de baixa perda. Produtos ICP DAS frequentemente oferecem documentação detalhada e suporte para integração — um ponto crítico para projetos industriais.

A escolha de materiais e a conformidade com normas EMC e ambientais são argumentos técnicos decisivos na justificativa de compra perante comitês técnicos e auditores.

Guia prático de instalação e uso do antena GPS com fixação magnética, cabo 5 m e plug SMA macho

Antes da instalação verifique integridade do cabo, integridade do conector SMA e limpeza da superfície magnética. Desembale com cuidado para evitar danificar o radome ou o cabo; verifique se o modelo é ativo (com LNA) e anote a necessidade de alimentação via coaxial. Tenha à mão ferramentas: chave torque para SMA, fita anti-vibração, cabo adicional e terminais de aterramento se necessário.

Para instalação permanente, escolha uma superfície metálica horizontal com diâmetro mínimo recomendado pelo fabricante para formar plano terra; superfícies curvas reduzem eficiência. Evite proximidade a fontes de ruído (inversores, cabos de potência) e oriente a antena para uma visão de céu livre, minimizando obstruções e multipath. Evite áreas com blindagens metálicas que bloqueiem sinal.

Após fixação, faça testes de recepção com receptor GNSS ou modem. Verifique SNR (C/N0) por satélite, tempo para fix e número de satélites. Documente valores iniciais para comparativo em manutenções futuras.

Preparação e checklist antes da instalação (antena GPS com fixação magnética, cabo 5 m e plug SMA macho)

Checklist: 1) confirme compatibilidade do conector SMA macho com receptor; 2) inspeção do cabo 5 m (sem cortes, torções); 3) identificar se a antena é ativa e necessidade de alimentação via bias-tee; 4) condições ambientais (temperatura, IP); 5) ferramentas: chave torque, fita, multímetro para verificar tensão no centro do coaxial. Esta preparação minimiza retrabalho e falhas in situ.

Verifique documentação do receptor/gateway ICP DAS para habilitar alimentação do LNA e ajuste de parâmetros de porta série ou rede. Em veículos, confirme local de fixação que não comprometa integridade estrutural e que permita passagem segura do cabo através de dutos ou entradas vedadas. Registre localização exata no diagrama do equipamento.

Se instalar temporariamente para testes, use ímãs adicionais ou suportes não permanentes e evite superfícies pintadas que possam reduzir aderência magnética. Realize medições de SNR antes e depois da fixação para avaliar ganho efetivo.

Passo a passo: instalação magnética, posicionamento e roteamento do cabo

1) Escolha superfície metálica plana e limpa, remova óleos e sujeira. 2) Posicione a antena e aplique pressão para encaixe magnético. 3) Roteie o cabo evitando dobras < 5x o diâmetro do cabo; prenda com abraçadeiras e uso de fita anti-vibração próximo a pontos de fixação.

Evite cruzar com cabos de alta potência; mantenha separação mínima (por ex. 10 cm) para reduzir acoplamento por campo. Em passagens por painéis use grommets e selantes para manter IP. Use conectores SMA com torque adequado e, se aplicável, fita veda-rosca para proteção contra umidade no acoplamento.

Conecte ao receptor/modem com cuidado e verifique presença de tensão DC no centro do coaxial (se antena ativa). Execute leitura de SNR e fix GPS para confirmar qualidade antes de fechar compartimentos.

Conexão ao equipamento (SMA macho) e verificação de sinal

Conecte o SMA macho ao conector fêmea do receptor (rosqueie com torque recomendado). Inspecione visualmente o pino central para evitar danos e verificar alinhamento. Se o receptor fornece alimentação para LNA, confirme a tensão (3–5 V DC) com multímetro antes da conexão final.

No receptor, monitore parâmetros como número de satélites, tempo para primeira fix (TTFF), e C/N0 por satélite. Um ganho adequado e baixa perda no cabo resultam em melhorias no C/N0 e em tempos de reconexão em ambientes obstruídos. Para medições comparativas, registre valores de SNR e qualidade de fix antes e depois da troca de antena.

Se o sinal estiver fraco, teste troca de posição, limpeza da superfície magnética, verificação de integridade do cabo e substituição por cabo de menor perda (ex.: RG316) para confirmar se a atenuação é o problema.

Manutenção, inspeção e resolução de problemas comuns (antena GPS com fixação magnética, cabo 5 m e plug SMA macho)

Rotina de manutenção: inspeção visual trimestral, limpeza do radome com pano macio e álcool isopropílico, verificação de fadiga do cabo e torque do conector. Em ambientes com vibração, substitua abraçadeiras a cada 6–12 meses. Documente leituras de SNR e TTFF para identificar degradação ao longo do tempo.

Problemas comuns: perda de fix (verificar obstrução ou deslocamento), mau contato no SMA (inspecionar pino central e rosca), atenuação excessiva por cabo danificado. Para antenas ativas, confirme alimentação DC e integridade do LNA (verificando consumo). Em caso de falha, substitua cabo e antena e compare leituras antes/depois.

Erros de instalação frequentes incluem posicionamento em superfícies não metálicas, dobras agudas no cabo e uso de conectores incompatíveis. Evite soldagens improvisadas no SMA e sempre utilize conectores certificados para manter integridade elétrica.

Integração do antena GPS com fixação magnética, cabo 5 m e plug SMA macho com sistemas SCADA e plataformas IIoT

Fisicamente, a antena conecta-se ao receptor/modem via SMA macho, que por sua vez alimenta dados GNSS para gateways ICP DAS. Esses gateways convertem posições e timestamps para protocolos industriais (Modbus/TCP, MQTT, HTTP) que alimentam SCADA e plataformas IIoT. A antena é um componente passivo/ativo na cadeia de sincronização e localização.

Logicamente, o fluxo de dados envolve captura GNSS → receptor parsing NMEA (GGA, RMC) → gateway processa e encapsula em MQTT/Modbus → servidor IIoT/SCADA consome e armazena. A antena impacta qualidade de entrada (SNR) que reflete na precisão de coordenadas e na estabilidade do tempo de referência para NTP/PTP.

Em arquiteturas críticas, recomenda-se redundância de recepção GNSS e validação cruzada (por exemplo, combinar NTP com PTP e verificações de leap-second). A documentação de integração do equipamento ICP DAS deve ser consultada para parâmetros de porta, taxa de atualização e formatos NMEA suportados.

Arquitetura típica de integração SCADA/IIoT

Uma arquitetura típica: antena GPS → receptor GNSS → gateway ICP DAS (com porta serial ou USB) → conversão para Modbus/TCP ou MQTT → servidor SCADA/IIoT → visualização e analytics. Entre pontos críticos estão buffers de mensagem, time stamping e filtragem de dados GNSS para remover spikes e valores inválidos.

Gateways ICP DAS podem agregar múltiplos receptores GNSS ou integrar dados com sensores locais, atuando como edge device para pré-processamento (filtros, geofencing). É importante garantir sincronização de relógio entre dispositivos, usando NTP/PTP ou timestamp GNSS para correção local.

Para projetos de larga escala, considerar centralização de logs e monitoramento de saúde (heartbeat) dos receptores GNSS e antenas, integrando métricas de SNR e número de satélites ao CMMS/SCADA para manutenção pró-ativa.

Protocolos, compatibilidade e considerações de tempo/sincronização

Os protocolos relevantes incluem NMEA para saída GNSS, NTP/PTP para sincronização temporal, MQTT/HTTP para telemetria IIoT e Modbus/TCP para integração SCADA tradicional. A antena impacta a latência e a precisão da referência GNSS; em aplicações onde sub-milissegundo é requerido, PTP com hardware timestamping e recepção GNSS redundante é recomendado.

Ao configurar gateways ICP DAS, ajuste taxas NMEA e filtros de suavização (DGPS/RTK quando aplicável). Para dispositivos móveis, considere bufferização e reconciliação de posições durante perda de sinal. Em redes M2M com modems celulares, a antena melhora TTFF e estabilidade de assinatura de local.

Exemplos de configuração com hardware ICP DAS incluem mapeamento de porta serial do receptor GNSS para Modbus Holding Registers, expondo campos NMEA parseados (lat, lon, speed, time) para SCADA.

Exemplos de configuração com hardware ICP DAS (gateways e modems)

Para integração prática: conecte a antena ao modem ICP DAS via SMA, habilite alimentação de LNA no modem, configure taxa NMEA (1 Hz a 10 Hz dependendo da aplicação) e mapeie strings NMEA para registros Modbus no gateway. Teste com cliente Modbus/TCP e com broker MQTT para validar payload e QoS.

Em gateways ICP DAS com software embarcado, crie regras de filtragem que descartem fix inválido (qualidade < X) e remapeiem para tópicos MQTT. Ajuste heartbeats para incluir SNR médio e número de satélites como métricas de saúde. Documente parâmetros para reprodução em campo.

Caso utilize RTK ou correções SBAS, configure entrada de correção no receptor GNSS e verifique latência de correção via canal de dados (celular/rádio). A antena magnética mantém compatibilidade física, mas verifique requisitos específicos de atualização e latência do sistema.

Exemplos práticos de uso do antena GPS com fixação magnética, cabo 5 m e plug SMA macho em projetos reais

Apresentamos micro-casos que ilustram resultados típicos: em um projeto de rastreamento de frota de 50 veículos, a substituição por antenas magnéticas com LNA reduziu o tempo médio para fix em 30% e aumentou estabilidade de sinal em áreas urbanas. O resultado foi menor consumo de dados e maior confiabilidade de localização.

Em um projeto SCADA remoto, a antena foi usada para sincronizar RTUs dispersos; o uso de antena com cabo de 5 m permitiu posicionar o receptor em gabinete protegido, mantendo o radome em local com visão de céu. Isso melhorou a consistência dos timestamps e reduziu disparos falsos em registros de eventos.

Em outra aplicação de monitoramento ambiental, a facilidade de instalação magnética permitiu testes rápidos em múltiplos pontos, acelerando a validação do layout ideal sem necessidade de fixação permanente, reduzindo custos de comissionamento.

Caso 1 — Rastreamento de frota: instalação e ganhos operacionais

Descrição: Implementação em 120 veículos, antenas montadas no teto com cabo roteado ao modem no interior. Resultados: redução de perda de fix em túneis curtos, maior precisão média de posição e redução de chamados por montagem incorreta. KPI: melhora de 15–25% na precisão operacional e redução de OPEX em manutenção.

Técnica: uso de LNA integrado e cabo RG316 para minimizar perda. Ajuste de configuração do modem para ativar bias-tee e taxa NMEA de 1 Hz para economia de banda. Documentação de instalação padronizada foi criada para replicabilidade.

Impacto: ganhos operacionais em logística e melhor rastreabilidade para auditoria de entregas.

Caso 2 — Sincronização temporal em estação remota SCADA

Descrição: Estação remota sem infraestrutura de rede confiável adotou antena magnética para manter receptor GNSS no topo de caixa metálica. Resultado: timestamps confiáveis para eventos de medição, permitindo correlação precisa entre falhas.

Técnica: integração com gateway ICP DAS que distribui NTP localmente para RTUs; implementação de watchdogs para troca para clock interno em caso de perda temporária de GNSS. KPI: redução de incerteza temporal para <10 ms em logs críticos.

Benefício: maior qualidade de dados, suporte a análises forenses e conformidade regulatória.

Comparações, produtos similares ICP DAS e erros comuns na escolha/instalação

Ao comparar modelos, utilize critérios: ganho, VSWR, presença de LNA, tipo de cabo, índice IP e qualidade do conector. Antenas ICP DAS com cabo 5 m e SMA são competitivas por oferecer padrão industrial e suporte técnico. Modelos com cabo de menor perda e LNA de baixo ruído custam mais, mas são recomendados para longos roteamentos ou ambientes ruidosos.

Erros comuns incluem subestimar perda do cabo em 5 m (especialmente se RG174) e não habilitar alimentação para LNA no receptor. Outro erro frequente é posicionar a antena longe de uma superfície metálica adequada quando a fixação magnética é requerida, reduzindo ganho efetivo. Evite soldas no conector e uso de adaptadores inferiores que aumentem VSWR.

Checklist de seleção deve incluir: ambiente (IP), necessidade de LNA, comprimento do cabo, tipo de conector (SMA macho), compatibilidade com receptor e garantia/serviço pós-venda. Use medições de SNR e testes em campo para validar a escolha antes da compra em larga escala.

Comparativo técnico: antena GPS com fixação magnética, cabo 5 m e plug SMA macho vs. outras antenas ICP DAS

Comparação objetiva: antena magnética (rápida instalação) vs. antena com suporte para parafusar (mais permanente, melhor vedação IP). Ganho pode ser similar; diferencial está em robustez mecânica e proteção de cabo. Para veículos, magnética é ideal; para torres ou mastros, prefira modelos parafuso.

Custo-benefício: modelos com LNA e cabo de baixa perda apresentam maior custo inicial, mas entregam menor OPEX por reduzir retrabalhos. Verifique também opções com conector TNC/N-type para instalações com exigência de vedação superior.

Seleção deve considerar aplicação: teste em ambiente representativo e compare VSWR e C/N0 entre opções antes de decidir.

Erros comuns de instalação e como evitá-los (antena GPS com fixação magnética, cabo 5 m e plug SMA macho)

Erros: posicionamento sob obstruções, cabo dobrado excessivamente, não verificar alimentação de LNA, uso de superfície metálica inadequada. Prevenção: seguir checklist pré-instalacão, medir SNR e TTFF, usar cabos de reposição quando necessário e capacitar equipes de campo em boas práticas.

Outro erro é confiar apenas em especificações teóricas sem teste prático: sempre realize um comissionamento com leituras de sinal e documentação. Em instalações externas, proteja a conexão SMA com selante apropriado para prevenir corrosão.

Para evitar problemas de compatibilidade, confirme a polarização (RHCP) e o suporte do receptor para as bandas desejadas (L1 e/ou multi-GNSS).

Conclusão

A antena GPS com fixação magnética, cabo 5 m e plug SMA macho é uma solução versátil para projetos de automação industrial, SCADA, IIoT e rastreamento, oferecendo instalação rápida, compatibilidade com equipamentos ICP DAS e performance adequada para a maioria das aplicações. Para projetos que exigem essa robustez, a série antenas magnéticas da ICP DAS é a solução ideal. Confira as especificações e opções disponíveis em https://www.lri.com.br/comunicacao-de-dados/antena-gps-fixacao-magnetica-com-cabo-5m-e-plug-sma-macho-9215.

Se desejar integrar esta antena a gateways e modems ICP DAS ou precisa de consultoria para configurar NTP/PTP e MQTT/Modbus em seu sistema, entre em contato com nosso time técnico e solicite suporte ou cotação. Para mais conteúdo técnico e estudos de caso, consulte o blog da LRI: https://blog.lri.com.br/ e leia outros artigos sobre integração GNSS e IIoT.

Incentivamos comentários, perguntas técnicas e o relato de experiências de campo com esta antena — sua interação enriquece a comunidade técnica e ajuda a aperfeiçoar práticas de instalação e especificação.
