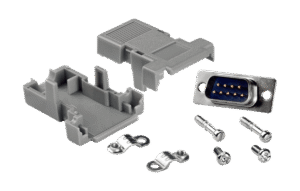

Conector DB9 Macho Soldável com Capa Plástica

Introdução — O que é Conector DB9 macho com capa plástica soldável ICP DAS e por que importa

O Conector DB9 macho com capa plástica soldável ICP DAS é uma solução física padrão D-sub 9 pinos projetada para conexões seriais em aplicações de aquisição de dados, automação industrial e IIoT. Este conector fornece interface para protocolos seriais como RS-232 e RS-485, sendo ideal para integrar RTUs, PLCs e módulos de I/O da ICP DAS em painéis e cabeamento de campo. Desde a seleção do material até processos de soldagem, sua especificação impacta diretamente a confiabilidade da comunicação serial em ambientes industriais.

A importância técnica do conector reside em atributos como integridade do contato, proteção mecânica da capa plástica e facilidade de montagem em campo. Em projetos onde MTBF e manutenção preditiva importam, um conector adequado reduz paradas por falhas intermitentes causadas por corrosão ou soldagem inadequada. Normas aplicáveis ao contexto do sistema (ex.: IEC/EN 62368-1 para equipamentos eletrônicos ou IEC 60601-1 em ambientes médico-industriais) não regulam diretamente um conector DB9, mas exigem que o conjunto final atenda a requisitos de segurança, compatibilidade eletromagnética e isolação.

No primeiro contato com o projeto, incluir a palavra-chave e avaliar compatibilidade é crucial: conector DB9, soldável, ICP DAS, instalação, especificações. A escolha correta reduz retrabalhos no comissionamento e garante que o conector se integre a práticas de grounding, blindagem e proteção contra transientes típicas de indústrias, utilities e transporte.

Principais aplicações e setores atendidos com conector DB9, soldável, ICP DAS

O conector DB9 soldável é amplamente usado em telemetria e sensores seriais em campo, interfaceando medidores, RTUs e gateways. Em painéis industriais, ele cumpre função de ponto de conexão para I/O seriado, simplificando manutenção e retrofit; em automação predial, conecta controladores de HVAC e sistemas de segurança. Setores-chave incluem manufatura, energia, saneamento, transporte e agronegócio, onde comunicações seriais legacy ainda são predominantes.

Em projetos IIoT e Indústria 4.0, o DB9 atua como componente físico de transição — ligando sensores e atuadores analógicos/seriais a módulos ICP DAS que convertem sinais para Modbus ou MQTT. Casos típicos: comunicação RS-232 de um medidor de vazão, RS-485 multi-drop entre sensores e RTU, e interface para instrumentação analógica via conversores. A robustez da capa plástica e qualidade dos contatos fazem diferença em ambientes com vibração e poeira.

Ao mapear cenários, considere: facilidade de soldagem em campo, necessidade de blindagem, e requisitos de corrente/voltagem. Para aplicações críticas (utilities, subestações), recomenda-se verificar compatibilidade com práticas de aterramento e uso de adaptadores ou isolamento galvânico para evitar loops de terra e ruído que afetem a integridade dos dados.

Especificações técnicas essenciais — Tabela e detalhes

A tabela abaixo resume parâmetros padrão e observações; para valores absolutos, consulte o datasheet ICP DAS ou a ficha técnica do produto.

Tabela de especificações técnicas (parâmetros principais)

Especificações elétricas, mecânicas e ambientais (detalhar)

Em termos elétricos, um conector DB9 típico apresenta resistência de contato baixa (tipicamente alguns mΩ até algumas dezenas de mΩ) e isolamento adequado entre pinos; recomenda-se verificar a resistência de contato nominal no datasheet. Correntes por pino variam conforme o acabamento do contato e a seção do condutor; valores conservadores práticos situam-se em torno de 1–5 A por pino para D‑sub pequenos, mas confirme para evitar aquecimento.

Mecanicamente, o tipo de pino (banhado a ouro ou estanho) influencia resistência de contato e vida útil. Torque de fixação das porcas/roscas deve seguir especificação (ex.: 0,4–0,8 N·m típico para parafusos D‑sub); a capa plástica fornece proteção contra estresse mecânico e impacto, mas não substitui braçadeiras e alívio de tensão do cabo. Ambientalmente, verifique classificação IP para aplicação em campo — muitas capas plásticas proporcionam proteção básica (não necessariamente IP67); para ambientes agressivos, opte por variantes com vedação ou caixas.

Para garantir conformidade e segurança elétrica em sistemas finais, avalie requisitos de isolamento, testes de resistência dielétrica e compatibilidade com normas EMC aplicáveis ao equipamento final (por exemplo, testes conforme IEC 61000). Em aplicações médicas/criticas, assegure que o conjunto cumpra normas relevantes no nível do equipamento final (ex.: IEC 60601‑1).

Importância, benefícios e diferenciais do Conector DB9 macho com capa plástica soldável ICP DAS

A adoção de um conector DB9 robusto e soldável reduz o tempo de instalação e facilita manutenções corretivas: fios estanhados e conectores bem projetados evitam soldas frias e falhas intermitentes. Do ponto de vista logístico, padronizar nos painéis com conectores ICP DAS simplifica substituições e garante compatibilidade entre módulos e cabos de diferentes fornecedores. Economicamente, menor tempo de máquina parada resulta em ROI direto.

Operacionalmente, benefícios incluem maior resistência à vibração e melhor retenção mecânica do cabo graças à capa plástica e soluções de alívio de tensão. Em termos de confiabilidade, o controle de qualidade da ICP DAS (processos de inspeção, testes de contato e cobertura de garantia) aumenta o MTBF do conjunto. Além disso, a facilidade de soldagem em campo permite intervenções rápidas sem necessidade de ferramentas especiais.

Os diferenciais ICP DAS vão além do componente: integração garantida com módulos ICP DAS, suporte técnico local e documentação técnica que orienta seleção, montagem e testes. Isso reduz riscos de incompatibilidades elétricas e facilita certificações do sistema final. Para aplicações que exigem essa robustez, a série Conector DB9 macho com capa plástica soldável da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/conector-db9-macho-capa-plastica-soldavel.

Benefícios técnicos e operacionais

• Melhora da confiabilidade de comunicação serial por redução de falhas mecânicas.
• Redução do tempo de instalação e retrabalho graças à forma soldável e capa com alívio de tensão.
• Padronização de painéis e facilidade de substituição em campo.

Diferenciais ICP DAS — Por que escolher este conector

• Controle de qualidade e compatibilidade com módulos ICP DAS, documentação técnica e suporte regional.
• Linhas de acessórios e opções de montagem que atendem a requisitos industriais e de retrofit.
• Garantia e disponibilidade de peças sobressalentes, importante para compras técnicas em utilities.

Guia prático de instalação e uso do Conector DB9 macho com capa plástica soldável

Antes da instalação, confirme o modelo do conector e sua compatibilidade com o dispositivo final: verifique pinout, polaridade, bitola do cabo e materiais. Utilize EPIs adequados ao trabalho com ferramentas de soldagem e siga normas de segurança elétrica locais. Planeje alívio de tensão e percurso do cabo para evitar sobrecarga mecânica.

Na preparação do cabo e soldagem, recomende-se decapar 3–5 mm, estanhar os fios com solda sem chumbo (SAC305 ou Sn99,3Cu0,7 para ambientes com restrições RoHS), e usar fluxo tipo rosin/clean‑no‑clean para evitar corrosão. Para soldagem manual, temperatura da ponta do ferro entre 300–350°C, tempo de contato curto para evitar danificar o conector. Monte a capa plástica sem comprimir a blindagem do cabo; se a blindagem é necessária, execute terminação em malha com conector ou via braçadeira de aterramento.

Testes pós-instalação devem incluir continuidade em cada pino, verificação de isolamento entre pinos (megômetro se aplicável), e testes de comunicação serial (loopback e handshake). Documente o resultado e registre torque das fixações. Para manutenção preventiva, agende inspeções periódicas (6–12 meses em ambientes severos) para verificação visual, limpeza de contatos e reaperto.

Checklist antes da instalação — selecione corretamente

• Verificar pinout e correspondência com dispositivo.
• Confirmar bitola e tipo de cabo (flexível vs sólido) e necessida de blindagem.
• Ferramentas: ferro de solda com controle de temperatura, fluxo, estanho, alicates, chave torque.

Passo a passo: preparação do cabo e procedimento de soldagem

1. Decapar 3–5 mm do isolante; torcer e estanhar condutores.
2. Aplicar fluxo, aquecer pino e fio juntos, aplicar solda até cobertura uniforme.
3. Montar a capa plástica e travar o alívio de tensão sem esmagar o condutor ou blindagem.

Testes funcionais pós-instalação e validação elétrica

• Continuidade pontual entre conector e extremidade do cabo.
• Teste de isolamento (megômetro) quando aplicável: ≥10 MΩ como guia prático.
• Teste de comunicação serial em bancada (baud rate configurado, paridade e stop bits corretos).

Manutenção preventiva e inspeção periódica

Inspecione visualmente por oxidação/contaminação, limpar com solvente adequado, reapertar conexões e testar sinais periodicamente. Substitua conector ou cabo ao detectar aumento de resistência de contato ou falhas intermitentes. Mantenha logs de manutenção para suporte a políticas de MTBF e planejamento de substituição.

Integração com sistemas SCADA e plataformas IIoT usando Conector DB9 macho com capa plástica soldável ICP DAS

Física e logicamente, o conector é a camada de enlace entre o campo e os módulos de aquisição ICP DAS, que por sua vez convertem sinais para Modbus RTU, Modbus TCP, OPC UA ou MQTT. Em arquiteturas SCADA, mapeie portas seriais para canais lógicos na RTU/Gateway e assegure parâmetros: baud rate, paridade, stop bits. Garanta isolamento galvânico quando necessário para evitar loops de terra entre camadas de instrumentação e controladores.

No projeto de cabeamento, siga práticas de grounding e blindagem: termine a malha de blindagem em um único ponto e utilize cabos com pares trançados para RS‑485. Evite correr paralelo com cabos de potência; quando inevitável, mantenha distância mínima e use segregação física. Para IIoT, considere gateways que façam a conversão segura para protocolos superiores, preservando integridade e confidencialidade dos dados em trânsito.

Proteção contra surtos e filtragem de ruído são essenciais: use supressores TVS, filtros de modo comum e filtros RC conforme a criticidade. Documente o mapeamento lógico entre porta física DB9 e tags SCADA para facilitar diagnóstico e manutenção — inclua informações de timeout, retries e diagnósticos de link.

Mapear sinal físico para lógica SCADA — exemplo prático

Para um medidor RS‑485 ligado a um RTU via DB9: pinagem DB9 (p.ex. pino 2 = A, pino 3 = B, pino 5 = GND) mapeada para o canal X do RTU; no SCADA, crie tag Modbus holding register correspondente (endereço, função). Configure baud rate (ex.: 19200), paridade (None), stop bits (1) e timeout adequados. Teste com ferramenta de monitor serial e simulação de carga antes do comissionamento.

Boas práticas de segurança e proteção de dados em IIoT

Implemente isolamento físico e lógico; use gateways com suporte a TLS/DTLS para tráfego IIoT e VLANs para segmentação de rede. Proteja fisicamente conexões DB9 com tampas quando expostas e registre acesso físico. Para comunicação crítica, habilite mecanismos de redundância e monitoramento proativo.

Exemplos práticos de uso e estudos de caso com conector DB9, soldável, ICP DAS

Exemplo 1 — Integração em RTU para telemetria de medição: conectar medidor de vazão com saída RS‑232 via DB9 macho soldável ao RTU. Materiais: conector DB9 ICP DAS, cabo blindado 4‑condutores, malha de aterramento, módulo RS‑232/RTU ICP DAS. Resultado: redução de paradas e facilidade de substituição sem retrabalho.

Exemplo 2 — Retrofitting de painéis industriais com comunicação RS‑485: substituir conectores antigos por DB9 ICP DAS para padronizar painéis e reduzir tempo de substituição. Materiais: conector DB9, terminais de alívio de tensão, cabo par trançado. Resultado: redução do MTTR e menor tempo de máquina parada.

Exemplo 3 — Sensor serial em estação remota para agronegócio: medidor meteorológico com interface RS‑232 ligado a gateway IIoT via DB9, com alimentação local e proteção contra sobretensão. Materiais: conector DB9 com capa plástica, protetor de surto, caixa IP65. Resultado: dados confiáveis e menor intervenção de campo.

Para mais estudos e guias de aplicação IIoT, consulte artigos técnicos no blog da LRI: https://blog.lri.com.br/ e material sobre aquisição de dados em https://blog.lri.com.br/aquisicao-de-dados. Para aplicações que exigem essa robustez, a série Conector DB9 macho com capa plástica soldável da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em https://www.lri.com.br/aquisicao-de-dados/conector-db9-macho-capa-plastica-soldavel.

Comparação técnica e erros comuns — Conector DB9 macho ICP DAS vs. produtos similares

A comparação técnica entre variantes deve considerar tipo de capa (plástico vs metálica), presença de terminações blindadas, tipo de acabamento dos contatos (estanho vs ouro) e facilidade de soldagem. Conectores ICP DAS costumam oferecer garantia de compatibilidade com seus módulos e opções de acessórios, enquanto genéricos podem variar em qualidade e vida útil. Escolha baseada em aplicação: ambientes com alta corrosão podem demandar contatos banhados a ouro.

Erros comuns de instalação incluem soldagem fria, inversão de pinos no cabeamento, ausência de alívio de tensão e má terminação da blindagem, resultando em ruído e perdas de comunicação. Outro problema frequente é não verificar torque de fixação dos parafusos D‑sub, causando falhas por vibração. Procedimentos de correção envolvem retrabalho da solda, reaproveitamento de terminais e replanejamento de trajetos de cabo.

A tabela a seguir ajuda na seleção entre modelos ICP DAS e alternativas:

Tabela comparativa entre modelos ICP DAS (conector DB9 e alternativas)

Erros comuns de instalação e como corrigi-los

• Soldagem fria: reaquecimento e retrabalho com fluxo adequado.
• Inversão de pinos: verificar pinout e realizar teste de loopback antes da instalação final.
• Blindagem incompleta: reterminar malha e aterramento em um único ponto.

Conclusão e chamada para ação — Solicite cotação ou entre em contato

O Conector DB9 macho com capa plástica soldável ICP DAS é uma peça-chave para garantir comunicação serial confiável em projetos industriais, IIoT e utilities. Sua escolha afeta MTBF, facilidade de manutenção e compatibilidade com módulos ICP DAS; por isso, avaliação técnica e testes são imprescindíveis antes da implantação. Para aplicações que exigem essa robustez, a série Conector DB9 macho com capa plástica soldável da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em https://www.lri.com.br/aquisicao-de-dados/conector-db9-macho-capa-plastica-soldavel.

Solicitamos que você comente suas dúvidas ou cenários de uso específicos para que possamos orientar na seleção e no projeto elétrico. Nosso suporte técnico ICP DAS está disponível para análises de compatibilidade, diagramas de fiação e ajuda no comissionamento. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras, aplicações específicas e resumo estratégico

Com a expansão do IIoT e exigências de disponibilidade 24/7, conectores padronizados e testados passarão a ter peso maior nas especificações de projeto. Tendências como miniaturização de painéis e aumento de gateways seriais para conversão de protocolos elevam a importância de soluções confiáveis e fáceis de substituir. Em 2–5 anos, o foco será em conectores que facilitem manutenção remota, diagnóstico embutido e integração segura.

Aplicações estratégicas onde o conector terá impacto incluem retrofit de linhas legacy para Indústria 4.0, instrumentação de medição em utilities e integração de sensores em ambientes remotos do agronegócio. A recomendação executiva é padronizar componentes com fornecedores que entreguem documentação técnica completa, suporte local e opções de peças sobressalentes para reduzir riscos operacionais. Para aprofundar a integração com sistemas SCADA e IIoT, consulte nossos guias e artigos técnicos no blog da LRI: https://blog.lri.com.br/ e peça suporte para desenho de aplicação.

Incentivamos comentários: relate seu caso, dúvidas sobre pinagem, ou necessidade de desenho de fiação que podemos revisar junto ao suporte técnico.
