Introdução
A placa de controle de movimento 4 eixos é um componente crítico em sistemas de automação avançada, responsável por orquestrar trajetórias, sincronizar eixos e garantir precisão em aplicações como CNC, robótica e pick-and-place. Neste artigo técnico apresento uma visão abrangente da placa de controle de movimento 4 eixos, cobrindo especificações, integração com SCADA/IIoT, instalação e exemplos práticos, com atenção a normas, MTBF e fatores elétricos como PFC quando aplicável. A palavra-chave principal "placa de controle de movimento 4 eixos" é usada ao longo do texto para otimizar busca técnica e facilitar consulta por engenheiros de automação e integradores.
A proposta é entregar conteúdo de alto valor técnico e prático, citando normas relevantes (por exemplo, IEC/EN 62368-1 para segurança de equipamentos de áudio/IT e princípios relevantes de EMC conforme IEC 61000), conceitos como resolução de passo, latência determinística, MTBF e boas práticas de aterramento. Vou relacionar também interoperabilidade com controladores como Pyaskawa Sigma, firmware e requisitos elétricos, sem extrapolar especificações oficiais; use as tabelas como referência até validação do fabricante. Para leituras complementares, verifique artigos no blog técnico da LRI (ex.: https://blog.lri.com.br/iiot-e-automacao e https://blog.lri.com.br/protocolos-industriais).
Convido você a interagir: deixe perguntas nos comentários e solicite exemplos aplicados à sua planta. Se preferir avançar para aquisição ou avaliação técnica, sugerimos consultar as páginas de produto e contatar especialistas para dimensionamento. Para aplicações que exigem robustez em sincronismo multieixos, a série mencionada da ICP DAS pode ser a solução ideal — confira uma opção prática aqui: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-4-eixos-pyaskawa-sigma.

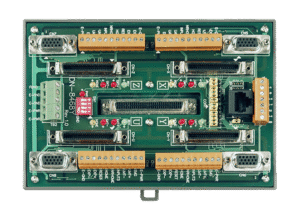

Introdução ao placa de controle de movimento 4 eixos — O que é a placa de controle de movimento 4 eixos (placa de controle de movimento 4 eixos)
A placa de controle de movimento 4 eixos é um módulo eletrônico que implementa algoritmos de controle (PID/PRS, feedforward) e interfaces elétricas para comandar motores (servo ou passo) em até quatro eixos. Serve como elo entre o PLC/PC e os atuadores, realizando geração de perfis de velocidade/posição, sincronização de trajetória e gestão de limites. Em termos práticos, resolve problemas como desincronia, vibração em trajetórias e falta de determinismo em sistemas multicamadas.
Tecnicamente, essas placas frequentemente implementam controladores de malha fechada com suporte a encoders incrementais/absolutos, entradas/saídas digitais e analógicas, e canais de servo-drive. As métricas de interesse para engenheiros incluem taxa de atualização do laço (update rate), latência máxima, jitter, resolução de posição (pulsos por volta/step) e proteção elétrica (TVS, supressão EMI). Normas de segurança e compatibilidade eletromagnética (EMC) como IEC 61000-6-x ajudam a definir requisitos de instalação e ensaios de conformidade.
A analogia útil: pense na placa como um "orquestrador" em tempo real — ela executa partituras (perfis de movimento) com precisão sub-milímetro, gerindo entradas sensoriais (encoders) e saídas (drivers), enquanto mantém integridade elétrica e comunicação determinística com o supervisor. Em ambientes industriais modernos, a escolha correta impacta diretamente MTBF, tempo de ciclo e custo total de propriedade.
Principais aplicações e setores atendidos pelo placa de controle de movimento 4 eixos
A placa brilha em aplicações de alta precisão e sincronismo, como máquinas CNC 4 eixos, braços robóticos colaborativos, pick-and-place para eletrônicos, sistemas de embalamento e linhas de montagem sincronizadas. Em cada cenário, a placa reduz tempo de ciclo e aumenta repetibilidade, traduzindo-se em ROI por menor retrabalho e maior produtividade. Em pick-and-place, por exemplo, ganhos típicos variam de 10% a 30% no throughput quando combinada com otimização de trajetória.
Utilities e plantas de energia usam controladores de movimento para posicionamento de válvulas e dampers com requisitos de robustez e integridade funcional. OEMs e fabricantes de máquinas ganham vantagem competitiva ao integrar placas com firmware flexível que facilita customização de perfis e sequências de movimento. Em IIoT e Indústria 4.0, a placa fornece telemetria de posição e saúde (temperatura, alarmes), permitindo manutenção preditiva e redução de downtime.
Do ponto de vista financeiro, o ROI típico depende do setor: em indústrias eletrônicas, redução de rejeitos e aumento de produção justificam investimento em meses; em embalamento e automotivo, a padronização do sistema e facilidade de integração com SCADA/HMI reduzem custos de engenharia. Indicadores como OEE e MTBF melhoram visivelmente com controle de movimento adequado.
Especificações técnicas detalhadas da placa de controle de movimento 4 eixos — Tabela de referência (placa de controle de movimento 4 eixos)
A seguir, uma tabela de referência com campos sugeridos — use-a como checklist até confirmação das especificações oficiais do fabricante.
ParâmetroValorUnidadeNota técnicaNº de eixos4eixosSuporte nativo a 4 eixos com sincronismo hardwareTensão de alimentação+24 / opcional ±24/48V DCVerificar requisito de PFC e filtro de entradaInterfaces I/ODI/DO, AI/AO, Encoder—Isolamento opto-acoplado recomendadoProtocolosModbus TCP/RTU, EtherCAT*, OPC UA—Confirme drivers e versões de firmwareResolução de passoaté 51,200pulsos/rotMicrostepping e encoders absolutos/incrementaisTaxa de atualizaçãoaté 1 kHzHzImpacta latência de posição e jitterDimensõesPCB slim / DIN mountmmVerificar envelope mecânico para painelConsumo típico—WDepende do número de drivers conectadosAmbiente0 a 50°CProteção contra vibração e IP recomendadaCompatibilidadePyaskawa Sigma*—Requer versões de firmware e mapeamento de pinosExplicação técnica por grupos: número de eixos e sincronismo determinam se o hardware oferece geração de trajetórias em hardware (menor jitter) ou depende do host. Interfaces I/O e protocolos definem interoperabilidade com PLCs, drives e SCADA; prefira optoisolação para imunidade. A taxa de atualização e a resolução explicam como a placa mantém precisão dinâmica: maior update rate reduz erro em altas acelerações.
Parâmetros elétricos (alimentação, consumo, EMC) influenciam projeto de painel, fontes e filtros (PFC e filtros LC). MTBF e robustez térmica são cruciais para aplicações 24/7 — especifique requisitos de duty cycle e verifique conformidade com normas de segurança elétrica e EMC (por exemplo, IEC 61000-6-2 para ambientes industriais).
Importância, benefícios e diferenciais do placa de controle de movimento 4 eixos para automação industrial
A adoção de uma placa dedicada melhora precisão, reduz latência e permite escalabilidade modular em linhas de produção. Benefícios incluem controle sincronizado, redução de tempo de ciclo, maior repetibilidade e facilidade de diagnóstico. Diferenças competitivas se baseiam em firmware, suporte a protocolos determinísticos (como EtherCAT) e ferramentas de tuning integradas.
Diferenciais técnicos valem atenção: implementação de motion planner onboard, suporte a curvas S-curve e jerk-limited, anti-resonance para motores passo e tuning automático de PID são funcionalidades que elevam performance. Suporte técnico e documentação (E-A-T) da ICP DAS e parceiros aumenta confiança e reduz risco de projeto, além de garantir atualizações de firmware e conformidade com normas.
Em comparação com soluções integradas em PLC, placas de motion dedicadas trazem latência menor e melhor capacidade de sincronismo multi-eixos. A escolha impacta OEE e manutenção; portanto, avaliar MTBF, suporte de peças sobressalentes e compatibilidade com drivers (ex.: Pyaskawa Sigma) é parte da decisão técnica.
Guia prático: como instalar e configurar a placa de controle de movimento 4 eixos (placa de controle de movimento 4 eixos)
Antes da instalação, organize área limpa e ESD-safe para manipular a placa. Garanta que a alimentação esteja desligada e que instruments de medição (multímetro, osciloscópio) estejam calibrados. Leia o manual do fabricante e verifique a versão de firmware recomendada para interoperabilidade com drives e encoders.
Instalação física: monte a placa em trilho DIN ou invólucro ventilado, mantenha distância de fontes de calor e evite cabos de potência paralelos a sinais de encoder. Faça o aterramento principal no ponto único (single-point) para reduzir loops de terra e siga recomendações de EMC (filtros, malhas de blindagem). Após conexões físicas, ligue a alimentação e monitore correntes de entrada e temperaturas iniciais.
Configuração inicial de firmware/software: carregue parâmetros básicos (tipo de motor, passos por rotação, ganho PID inicial), configure limites de velocidade/torque e realize homing. Utilize ferramentas de tuning do fabricante para ajustar ganho proporcional/integral/derivativo e testar respostas a degraus de velocidade. Valide movimentos com rampas suaves e monitore sinais de encoder para confirmar resolução.
Preparação e checklist de segurança antes da instalação
- Verifique bloqueio de energia e etiquetagem (LOTO) antes de trabalhar no painel.
- Confirme isolamento e classificação de tensão dos cabos e conectores.
- Use EPI e siga normas de segurança local e IEC/EN aplicáveis.
Realize testes de ausência de tensão, isolamento e resistência de terra. Garanta que circuitos de segurança (emergência, limit switches) estejam integrados e testados antes de habilitar movimentos automáticos. Documente pontos de teste e resultados.
Verifique documentação de firmware/compatibilidade com drives e encoders, e confirme planos de rollback de firmware em caso de falha. Mantenha contato com suporte técnico para procedimentos específicos.
Conexões elétricas e mecânicas essenciais
Conecte alimentação seguindo polaridades e recomendações de filtragem (LC) para reduzir ripple; considere fonte com PFC se houver necessidade de alta eficiência. Para motores, siga esquema de ligação do driver, respeitando limites de corrente e tempo de duty cycle. Use cabos trançados e blindados para sinais de encoder e separe fisicamente de cabos de potência.
Aterramento correto é crítico: evite loops e use barramentos de terra curtos e grossos. Instale varistores/TIAs e supressores TVS onde indicado para proteção contra surtos. Para encoders absolutos, configure níveis de tensão e protocolos (SSI, BiSS, EnDat) conforme suporte da placa.
Mecânica: garanta alinhamento de motores e acoplamentos para evitar cargas radiais excessivas no eixo; use freios e sensores de fim de curso quando necessário. Verifique torque e inércia do sistema para dimensionar parâmetros de controle.
Configuração de firmware/software e calibração inicial
Carregue o perfil de motor (passo/servo), número de pulsos por volta e filtro de velocidade. Execute autotuning se disponível para ajustar PID e ganhos de torque. Defina rampas de aceleração/deceleração e limites de jerk para proteção mecânica.
Valide homing com velocidade reduzida e confirme pontos de referência. Para sistemas com encoders absolutos, sincronize posição inicial e verifique resolução. Documente parâmetros finais e salve perfis por aplicação.
Implemente testes de stress: ciclos de aceleração máxima, paradas de emergência e variações de carga para avaliar estabilidade. Registre logs de erro e analise jitter e latência com ferramentas de diagnóstico.
Diagnóstico e solução de problemas comuns na instalação
Para falhas de comunicação, verifique configurações de protocolo, terminações de linha e cabos. Use ping e testes de rede para Modbus TCP/OPC UA e ferramentas de análise de EtherCAT se aplicável. Atualize drivers/firmware conforme necessário.
Em casos de ruído elétrico ou perda de encoder, revise aterramento, adicione filtros RC/LC e re-route cabos. Verifique sinais com osciloscópio para identificar interferência. Para erros de posicionamento, revalide parâmetros de redução de engrenagem e resolução de encoder.
Documente todos os sintomas e ações corretivas; isto é essencial para suporte e para identificar padrões que impactem MTBF.
Integração do placa de controle de movimento 4 eixos com SCADA e plataformas IIoT (placa de controle de movimento 4 eixos)
A integração começa pela escolha do protocolo adequado: para baixa latência e determinismo, EtherCAT ou PROFINET são preferíveis; para telemetria e IIoT, MQTT e OPC UA oferecem flexibilidade. Configure tags e mapeie variáveis de posição, velocidade, alarmes e telemetria de saúde (temperatura, corrente) para o SCADA/IIoT.
Aspectos de segurança cibernética incluem segmentação de rede, uso de VPNs para acesso remoto e autenticação forte em gateways IIoT. Em ambientes regulados, siga diretrizes como IEC 62443 para proteção de sistemas industriais. Ótima prática é manter um plano de atualização de firmware e cópias de segurança de configurações.
Para fluxos de dados, modelagem de tags padronizada (nomenclatura, unidades) facilita integração com MES e análises. Use compressão e amostragem inteligente para reduzir tráfego sem perder resoluções críticas para controle em tempo real.
Protocolos e drivers suportados (modbus, OPC UA, MQTT, outros)
Selecione protocolo conforme requisitos: Modbus RTU/TCP para simplicidade; EtherCAT para determinismo; OPC UA para interoperabilidade e segurança; MQTT para stream de telemetria leve. Confirme drivers e versões de firmware compatíveis com sua placa e SCADA/HMI.
Ao usar Modbus, planeje endereçamento e taxa de polling para evitar latência. Em EtherCAT, garanta topologia física e terminações adequadas. Em OPC UA, utilize modelos de informação e certificados para segurança.
Drivers proprietários podem oferecer otimizações, mas exigem suporte contínuo. Sempre valide interoperabilidade em bancada antes de rollout.
Boas práticas de arquitetura para dados IIoT e visualização SCADA
Padronize tags com prefixos por máquina, eixo e variável (ex.: M1_A1_POS). Adote agregação de dados na borda para reduzir latência e custos de banda. Implemente thresholds e alarmes para manutenção preditiva.
Uso de historian local com replicação para nuvem ajuda em análises de longo prazo. Garanta sincronização temporal (NTP/PTP) para correlacionar eventos entre dispositivos. Proteja dados sensíveis com criptografia em trânsito e em repouso.
Para visualização, ofereça dashboards com KPIs (OEE, tempo de ciclo, alarmes) e permita drill-down para logs de movimento e tendências de erro.
Exemplos de integração com plataformas populares (fluxos de dados)
Cenário 1: placa -> gateway IIoT -> broker MQTT -> plataforma cloud para análises preditivas. Fluxo: posições e alarmes (1 Hz) + telemetria (10 Hz). Certifique-se de limite de banda.
Cenário 2: placa -> PLC mestre via EtherCAT -> SCADA/OPC UA para supervisão. Fluxo determinístico para control loops críticos e replicação de dados para MES.
Cenário 3: placa -> Edge gateway com conversor Modbus/OPC UA -> historian local/SCADA. Útil quando recursos de rede são restritos e segurança é prioridade.
Exemplos práticos de uso do placa de controle de movimento 4 eixos
Apresento três estudos de caso resumidos com configuração e métricas para referência, úteis para replicação em planta.
Caso 1 — Máquina de pick-and-place: requisitos, configuração e ganhos
Objetivo: aumentar throughput sem perder precisão ±0.05 mm. Configuração: 4 eixos (X,Y,Z,rotativo), controle em malha fechada com encoder absoluto, update rate 1 kHz. Resultado: aumento de 25% no throughput e redução de rejeitos em 18% após tuning de trajetórias e otimização de acelerações.
Técnicas: uso de curvas jerk-limited e sincronismo de eixos para evitar vibração; autotuning de PID e anti-resonance. Telemetria permitiu detectar degradação de motor antes de falha, melhorando MTBF.
ROI: payback em 8-12 meses dependendo do volume de produção.
Caso 2 — Sistema de corte numérico (CNC) 4 eixos
Objetivo: manter precisão de trajetória em cortes complexos com carga variável. Configuração: servo-drive com encoder incremental de alta resolução, placa com geração de trajetória S-curve. Resultado: precisão de ±0.02 mm e estabilidade em altas acelerações.
Técnicas: ajuste fino de ganho, uso de filtros digitais para redução de ruído e sincronização de eixos para contornos contínuos. Implementação de limites de torque para proteção mecânica.
Impacto: redução de retrabalho e aumento de qualidade de superfície.
Caso 3 — Linhas de embalagem e sincronização multi-eixos
Objetivo: reduzir tempo de ciclo sincronizando alimentadores, esteiras e braços. Configuração: 4 eixos com controle master/slave e sequenciamento via PLC. Resultado: redução de tempo de ciclo em 15% e menor desgaste mecânico devido a rampas suaves.
Técnicas: master encoder para sincronismo, uso de modos de aceleração coordenada e monitoramento de vibração para manutenção preditiva. Integração SCADA para monitoramento em tempo real e alarmística.
Comparações técnicas com produtos similares da ICP DAS e alternativas do mercado
A comparação deve considerar recursos, performance, custo e suporte. Placas ICP DAS tendem a oferecer boa documentação e integração com ecossistemas industriais; alternativas de outros fabricantes podem oferecer maior integração nativa com alguns protocolos (ex.: drives com EtherCAT nativo).
Tabela comparativa (resumo):
- Recurso: número de eixos — todas suportam 4; diferencial está em expansão modular.
- Performance: taxa de atualização/jitter — EtherCAT-enabled tem menor jitter.
- Custo: placas dedicadas = custo inicial maior, mas menor custo de ciclo de vida.
- Suporte: disponibilidade de firmware, exemplos e atendimento técnico.
Escolha baseada em aplicação: para alta precisão e sincronismo crítico, prefira placas com geração de trajetória onboard e suporte EtherCAT. Para aplicações simples, soluções integradas em PLC podem ser suficientes e mais econômicas.
Quando escolher o placa de controle de movimento 4 eixos vs. outras placas ICP DAS
Escolha a placa 4 eixos quando precisar de sincronização tight e controlos independentes por eixo. Se for necessário mais de 4 eixos, analise soluções modulares ou distribuídas via fieldbus. Se o requisito for integração direta com drives proprietários (ex.: Pyaskawa Sigma), confirme compatibilidade de firmware e pinos.
Critérios: latência requerida, número de eixos, tipos de encoder suportados, necessidade de segurança funcional e budget.
Erros comuns de seleção e instalação — como evitá-los
- Subdimensionar margem térmica e corrente do driver — sempre considerar picos de corrente.
- Ignorar EMC e roteamento de cabos — resulta em erro de encoder e falhas intermitentes.
- Não validar firmware/driver em bancada — sempre realizar testes com o setup final.
Documente requisitos e realize provas de conceito para mitigar riscos.
Considerações avançadas e detalhes técnicos críticos
Abordarei tuning de controle, filtragem e sincronização, além de segurança funcional.
Tuning: use métodos como Ziegler-Nichols apenas como ponto de partida; preferir autotuning adaptativo e análise de resposta em frequência para sistemas com inércias variar. Ajuste filtros passa-baixa para reduzir ruído sem comprometer resposta dinâmica.
Gestão de ruído e EMC: mantenha cabos de potência e sinal separados, use blindagens com terminação em um ponto, instale filtros LC e supressores. Observe normas IEC 61000 para imunidade e emissões; realizar testes de conformidade evita problemas em campo.
Implementar segurança funcional (SIL/PL conforme IEC 61508/ISO 13849) quando movimentos possam causar risco. Utilize relés de segurança dedicados, circuitos de parada seguros e validação de limites.
Estratégias de tuning para resposta e estabilidade
Realize identificação do processo (sine sweep, step response) para definir modelo dinâmico. Ajuste ganho proporcional primeiro, depois integral para eliminar offset, e derivativo para amortecer. Use feedforward para compensar ação conhecida (inércia/gravidade).
Monitore overshoot, tempo de assentamento e margem de fase para evitar instabilidade. Documente gains finais por aplicação.
Gestão de ruído e proteção eletromagnética (EMC)
Use cabos trançados, blindagem aterrada em um extremo e filtros de modo comum em entradas de potência. Minimize loops de terra e mantenha drivers e fontes em compartimentos separados de sinais sensíveis.
Considere filtros EMI integrados e certificações EMC em painéis industriais. Realize ensaios de conformidade e mantenha layout PCB otimizado para reduzir emissões.
Conclusão
A placa de controle de movimento 4 eixos é peça-chave para automação que exige precisão, sincronismo e integração com IIoT/SCADA. Quando dimensionada corretamente, proporciona ganhos tangíveis em produtividade, qualidade e manutenção preditiva. Para aplicações que exigem essa robustez, a série placa de controle de movimento 4 eixos da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico nos links de produto: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-4-eixos-pyaskawa-sigma e explore opções adicionais em https://www.blog.lri.com.br/produtos/placa-controle-icp-das.
Incentivo você a comentar com perguntas técnicas ou solicitar um estudo de aplicação para sua planta — nossa equipe técnica pode ajudar no dimensionamento e integração. Para referências adicionais e leitura técnica complementar, consulte os artigos do blog LRI: https://blog.lri.com.br/iiot-e-automacao e https://blog.lri.com.br/protocolos-industriais. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
